国内首家 iPhone6 深度拆机解析

　　一个里程碑，我们与5s合个影。iPhone 5s只有一条开机线，集成了电源键、音量键、静音键、闪光灯、降噪通话器、振动器接口。iPhone 6 把振动器移到了机身下部，开机线分成了两条，分别集成了音量键、静音键和电源键、闪光灯、降噪通话器。

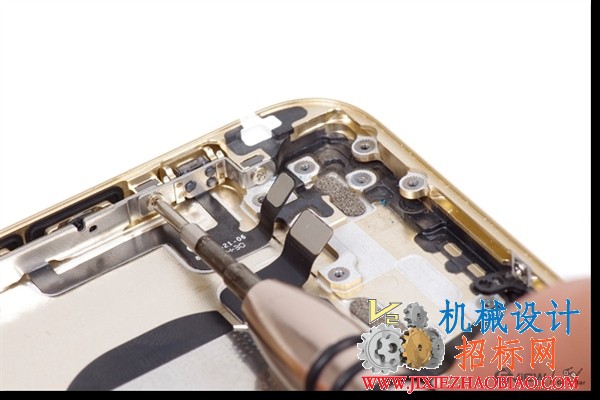

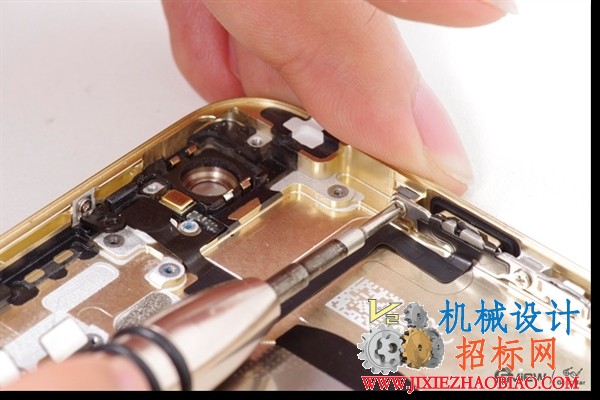

　　我们继续拆解后壳，这里是音量键，从侧边把螺丝拧下。

　　这里是开机键，对应开机排线，方法同上。

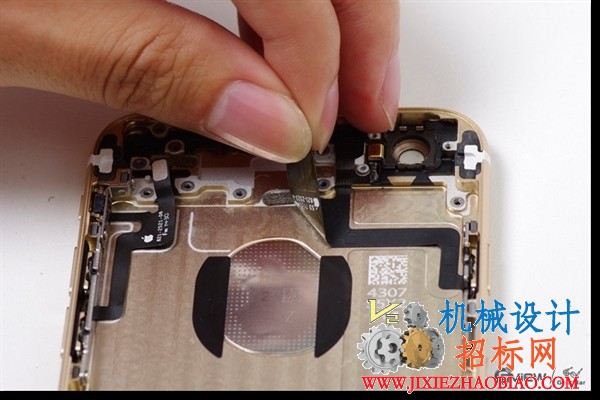

　　排线是粘在后壳上的，一定要小心仔细地揭下来。

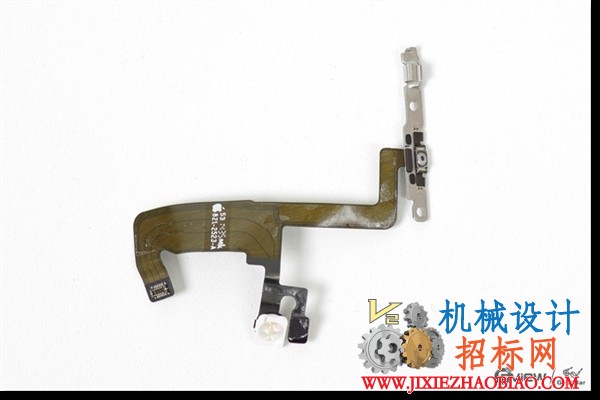

　　这条线集成了电源键、闪光灯、降噪通话器。

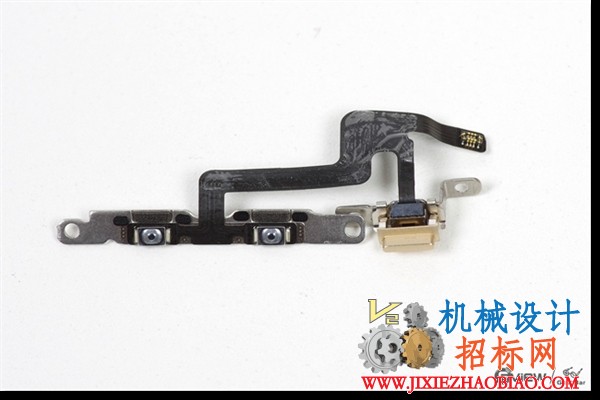

　　这条线音量键、静音键。

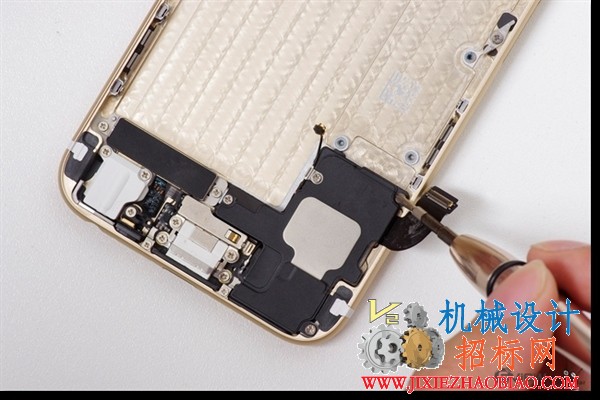

　　把外放喇叭拆下来。

　　接下来轮到振动器了，振动器与主板是靠两个触点进行链接的，小心取下。

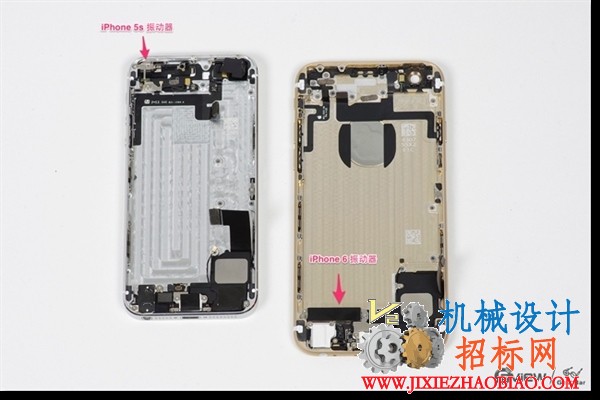

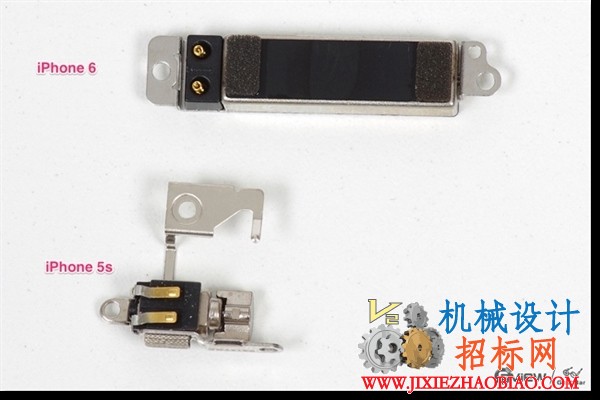

　　和5s对比，振动器也发生了变化。

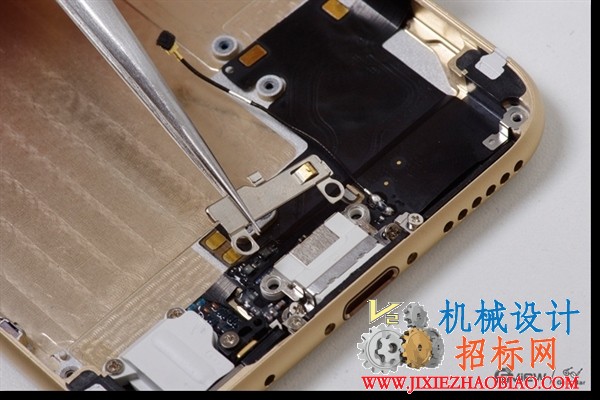

　　拆下天线连接片，这个连接片上的触点与前面板的金属板链接。

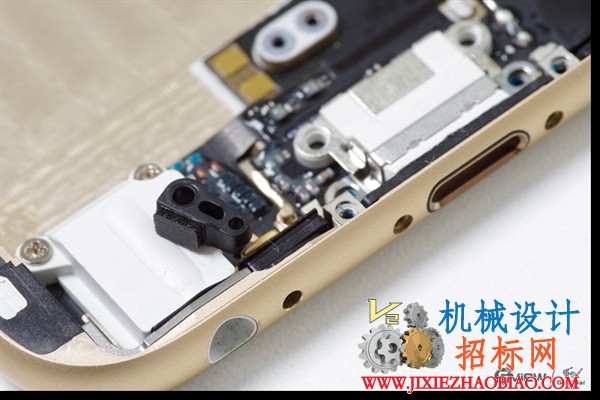

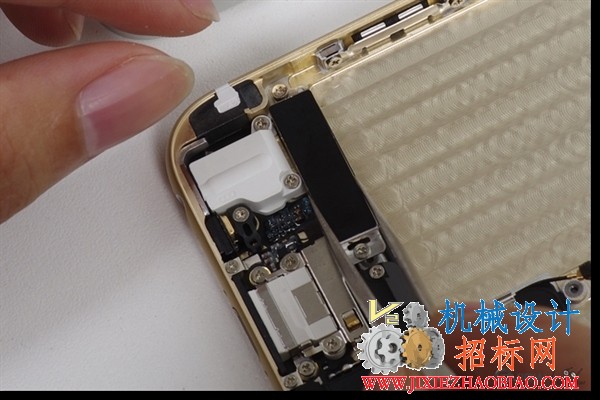

　　然后拆下这个小部件，这个小部件是用来固定送话器的，拆的时候千万小心，一不小心就会跑丢了。再卸下几个螺丝就把尾插排线拿下了。

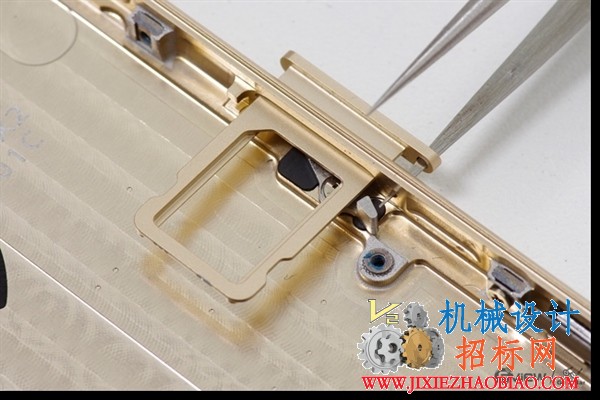

　　这里稍微拆一下，很多网友好奇卡托的原理是什么，可以看到，这个地方的原理其实很类似跷跷板。

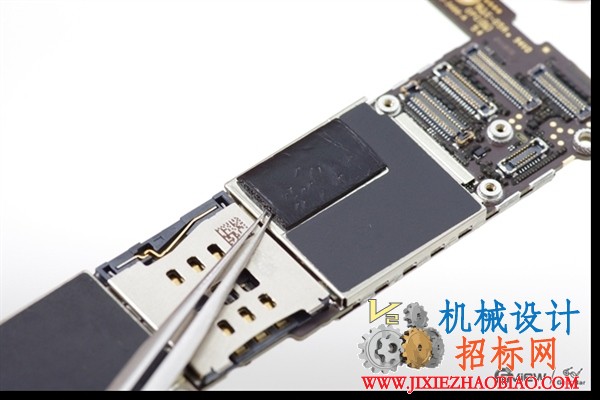

　　接下来我们拆主板，先把这块石墨散热棉揭下来。

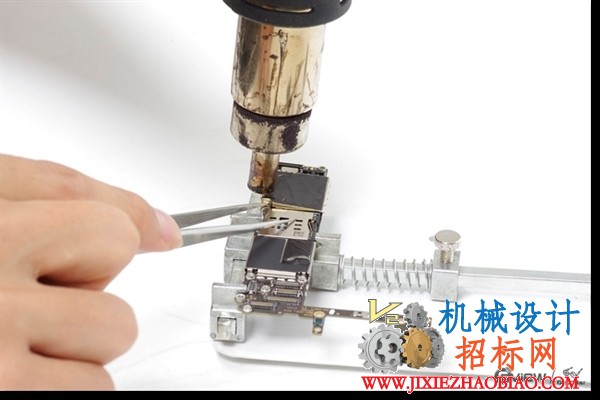

　　用热风枪把三个屏蔽罩吹下来。

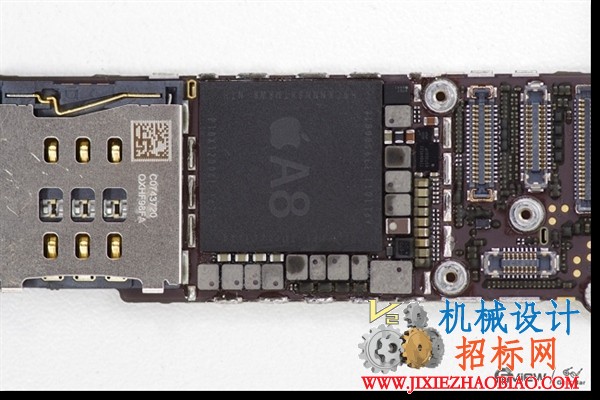

　　好了，我们先给A8来个特写。从这张图可以看到主板元器件的点胶处理， 除了能有效防止芯片开焊，还能起到很好的防水作用。但对于维修人员来讲，更换芯片时就大大提高了维修难度。

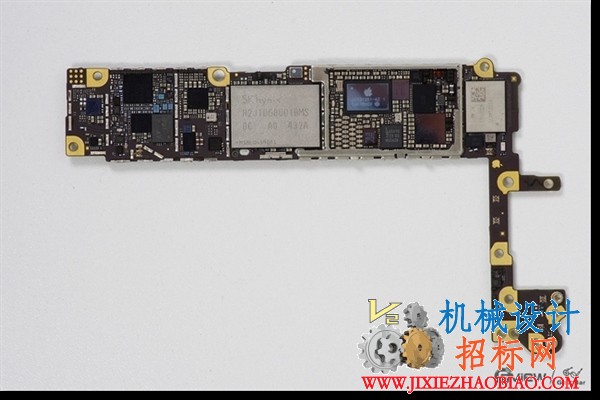

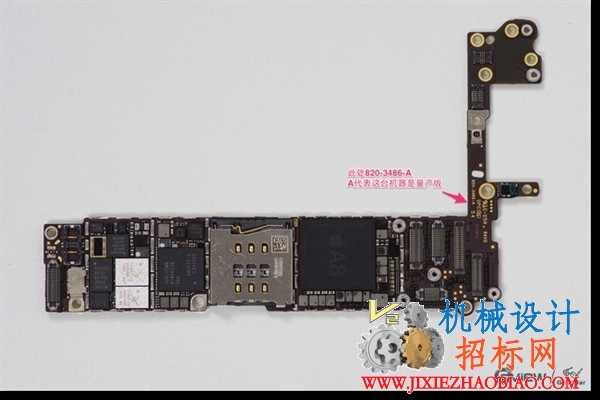

　　主板正反都来个特写，密密麻麻就像一座小城市一样。

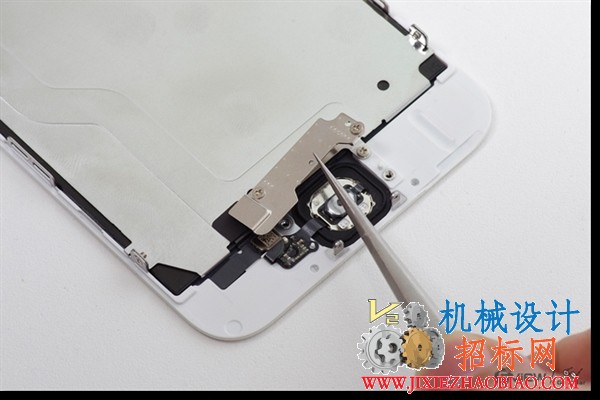

　　好了，现在轮到前面板，先从HOME键下手，拆下这个贴片。

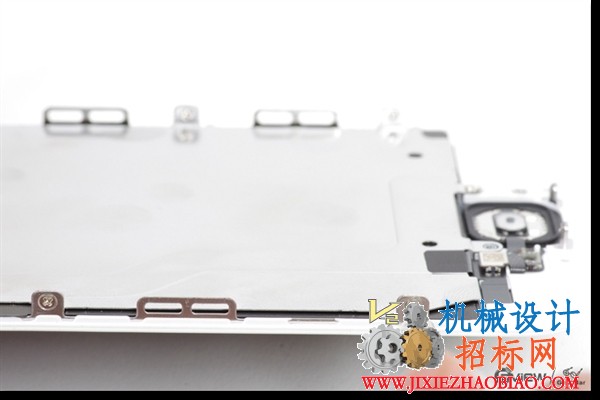

　　拧下边上垂直的螺丝。

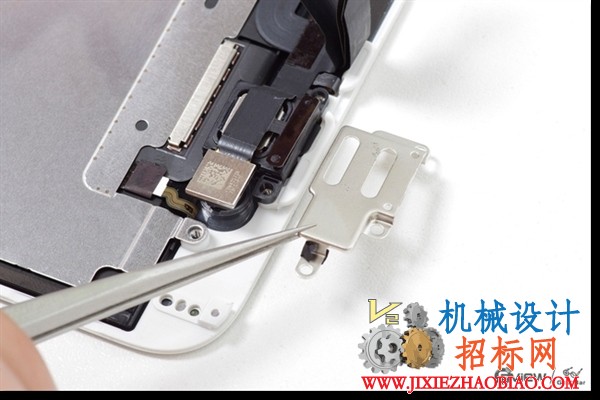

　　拆下传感器、前置摄像头的屏蔽罩。

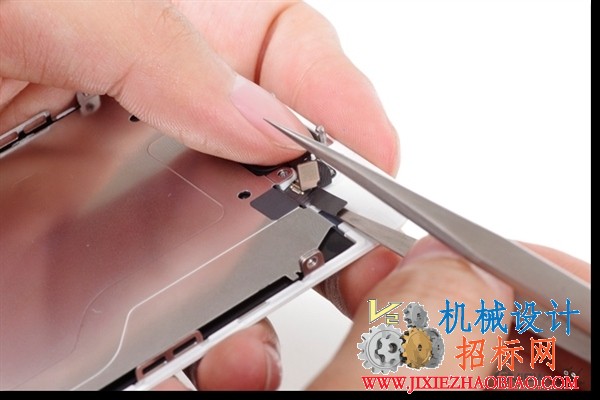

　　我们这里把传感器排线小心撕开。

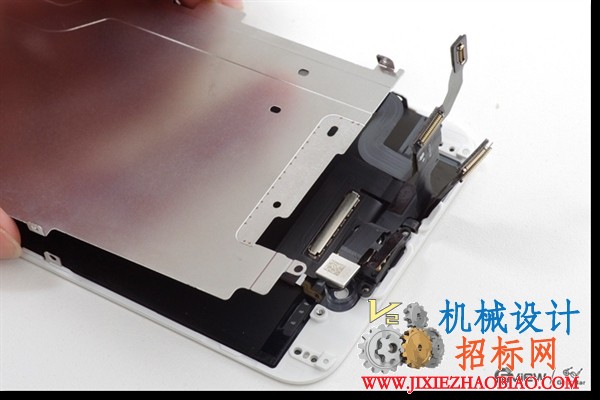

　　取下金属板。

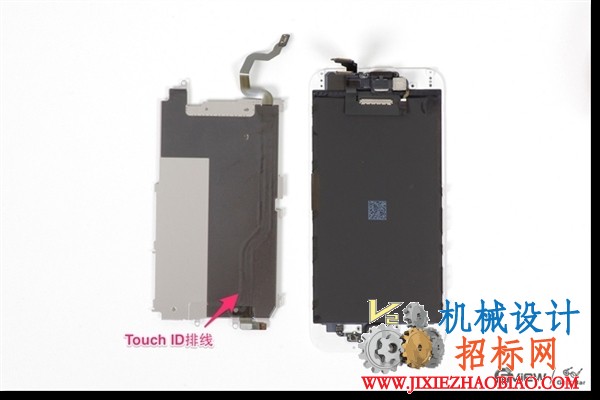

　　金属板取下后，我们可以发现Touch ID的排线巧妙的隐藏在了石墨散热膜下面。
