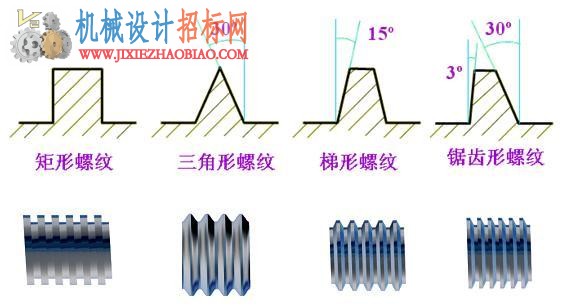

NPT,PT,G管螺纹的区别 NPT,PT,G 都是管螺纹. NPT 是 National(American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991 PT 是 PipeThread 的缩写,是 55度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4 吋就是2分,如此类推. G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc 公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别, 公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。 公制螺纹用公制单位, 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。 管螺纹类别及说明 1、用螺纹密封的管螺纹: (1):圆柱内螺纹 Rp(2):圆锥内螺纹 Rc(3):圆锥外螺纹 R 牙形角:55° 圆锥锥度:1:16 标注:Rc1/2/Rp1/2-LH(左旋,右旋不标) 其他标注方法:ZG1/2、PT1/2(不分内外螺纹) 尺寸代号 每英寸牙数 基面上的基本直径 基准距离 有效螺纹长度 大径 (基准直径) 中径 小径 1/8 28 9.728 9.147 8.566 4 6.5 1/4 19 13.157 12.301 11.445 6.0 9.7 3/8 19 16.662 15.806 14.95 6.4 10.1 1/2 14 20.955 19.793 18.631 8.2 13.2 3/4 14 26.441 25.279 24.117 9.5 14.5 1 11 33.249 31.77 30.291 10.4 16.8 11/4 11 41.91 40.431 38.952 12.7 19.1 11/2 11 47.803 46.324 44.845 12.7 19.1 2、非螺纹密封的圆柱管螺纹 牙形角:55°标注:G1/2-LH(左旋,右旋不标) 尺寸代号 每英寸牙数 大径 中径 小径 1/8 28 9.728 9.147 8.566 1/4 19 13.157 12.301 11.445 3/8 19 16.662 15.806 14.95 1/2 14 20.955 19.793 18.631 3/4 14 26.441 25.279 24.117 1 11 33.249 31.77 30.291 11/4 11 41.91 40.431 38.952 11/2 11 47.803 46.324 44.845 3、60°圆锥管螺纹 牙形角:60°标注:Z1/2其他标注方法:NPT1/2-LH(左旋,右旋不标) 锥度:1:16 尺寸代号 每英寸牙数 基面上的基本直径 基准距离 装配余量 大径 (基准直径) 中径 小径 1/8 27 10.242 9.489 8.736 4.012 2.822 1/4 18 13.616 12.487 11.358 5.786 4.234 3/8 18 17.055 15.926 14.797 6.096 4.234 1/2 14 21.223 19.772 18.321 8.128 5.443 3/4 14 26.568 25.117 23.666 8.611 5.443 1 11.5 33.228 31.461 29.694 10.160 6.627 11/4 11.5 41.85 40.218 38.451 10.668 6.627 11/2 11.5 48.054 46.287 44.520 10.668 6.627 注:内外螺纹的有效螺纹长度应不小于基准距离加装配余量之和。 管螺纹资料 1、BSP是英制管螺纹。不过,有BSP.Tr.,BSP.PI., BSP.F.之分。 BSP.Tr.是锥管螺纹,用于密封接合。BSP.PI.是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹,用于一般的接合。 光知道BSP,可不能乱加工。最好再做详细确认。要不然漏了油或者煤气什么的,麻烦大了。 2、 螺紋G與螺紋BSPP 一样,均为英制圆柱管螺纹代号 牙型角55度 3、英制螺纹有几种?BSP螺纹的特点及表示法? 两种,BSPP(管螺纹)和BSPT(55度角锥管螺纹,与美制60度角锥管螺纹NPT相对,互不兼容) 4、 G螺纹与Rp螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别吗,能否通用。 G螺纹与Rp螺纹都是55°圆柱管螺纹。只是国别(组织)不同而产生了不同的代号而已。 G是中国、法国、前苏联、日本的代号; PF是日本的代号; BSP、BSPP是英国的代号; R、K是德国的代号(R是内螺纹、K是外螺纹); TPYБ是前苏联的代号; Rp是ISO的代号。 5、1/8 与NPT1/8螺纹有什么区别? 应该现在都是国标,不过NPT老标中叫Z,是60度用螺纹密封圆锥管螺纹,国标号GB/T12716-2002M,G是55度非螺纹密封圆柱管螺纹,国标号GB/T3707-2001 6、问英国标准管螺纹的英文代号是BSP吗?它有没有锥度的? 代号应该是G,圆柱管螺纹,没有锥度 8、Rp 螺纹与G螺纹均表示圆柱管螺纹,两者有何不同,能否相互代替使用。 另:Rp与Rb有何不同,能相互代替使用。 管螺纹 非螺纹密封的内外管螺纹,特征代号为G。 G1/2表示圆柱内管螺纹; G1/2A表示圆柱外管螺纹。 用于螺纹密封的管螺纹。 Rp--表示圆柱内管螺纹; Rc--表示圆锥内管螺纹; R --表示圆锥外管螺纹。 螺纹代号示例: G1/2-LH表示非螺纹密封的左旋内螺纹,尺寸代号为1/2英寸。 RP和RB是不能交换使用的 因为一个是55度牙一个是60度牙 9、资料:(前面的言论大都建立在这条的基础之上) 二部分 管螺纹规格及工具 前 言 管螺纹在自来水、煤气、油压系统等,我们生活中看不到的地方,普遍被使用。用途也如耐密用、机械用、油井管用等,渐次被采用作专门使用。如果有用途上的错误,可导致漏气、漏有等,重大事故的发生。 本文对管螺纹的适正使用法,有关工具(螺丝攻、螺模)的适正使用法,用螺纹规检验精度的方法等依序说明。1.管螺纹的种类 可分为英制与美制两大类,都用时,为推拔螺纹与平行螺纹的组合,如外螺纹、内螺纹都用推拔者或者平行者与对推拔外螺纹使用平行内螺纹者。 英制的螺纹角与韦氏螺纹第相同为55.JIS定PT,PS,PF等规格,在国际间普遍被采用. 美制者,凡是首字为N 者都是,其螺纹与美英统一螺纹系相同,为60.这些美制者,将不被JIS或者ISO采用,以美制管螺纹的名称,为合各种用途有多种在有关地方被使用. 公尺制是西德于1954年制定在DIN 158裹,其基准径及螺距为公尺制尺寸,但对一般还未普遍被使用.2.螺纹形状 3.管螺纹的种类.符合,组合表名 称 符 号 分 别 特 种 组 合 外螺纹 内螺纹 英制管螺纹 耐密结合用 管用推拔螺纹(BS管用推拔螺纹) PT(BSP.Tr) ( ) ( ) 有时用PS的内螺纹(有时用BSP,PI的内螺纹) 管用平行螺纹(BS管用平行螺纹) PS(BSP.PL) ( ) 正对外螺纹为PT(正对外螺纹为BS,PTR.) 机械结合用 管用平行螺纹(BS管用平行螺纹) PF(BSP.F.) () ( ) 10、言论(参考) 英制BSW,BSP惠氏螺纹,英制BSPT锥管螺纹 也可选用英国螺纹标准BSP惠氏螺纹,即我国圆柱管螺纹G G(BSP)非螺纹密封的管螺纹 BSP管螺纹是沒有錐度,相當于國家標準管螺纹G. BSP英制管牙,规范 bs21.2779 。 牙型角:55度 BSPP螺纹就是55°圆柱管螺纹,一般都是手工加工,G是我们国家的管螺纹代号 BSPP,用螺纹密封的管螺纹;BSPT,用螺纹密封的锥管螺纹;ISO标准采用BSP螺纹,中国采用ISO标准,找中国标准就是!!即GB/T7306-1987。 BSP是英國標準相當于國家標準管螺紋G。 BSPP(即PF)英制直螺纹,BSP指的是一种英国标准管螺纹,为55度角 11、英制管螺纹 英制管螺纹来源于英制惠氏螺纹,惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系,1940年,提出惠氏螺纹的非密封管螺纹系列(BSP系列);1956年,单独颁布英制非密封管螺纹标准(BS 2779). 欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制,英制管螺纹标准被ISO标准采用.1955年,ISO提出英制密封管螺纹标准(ISO R 7);1961年,ISO提出英制非密封管螺纹标准(ISO R 228).1978年,ISO颁布了两种英制管螺纹的正式标准(ISO7-1和ISO228-1).目前,英制管螺纹已被北美洲已外的国家所普遍接受,广泛的应用于国际贸易中. ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单,将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分. 英制密封管螺纹有两种配合方式,“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规(圆柱螺纹环规和圆锥螺纹环规)和螺纹塞规(基准平面的位置不同,两者基准平面相距半牙).欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件,欧洲国家检验合格的管螺纹,欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前,ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后,ISO的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此,我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准,以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时,仍然坚持采用1994年前的ISO标准.所以,2000年以后的国际英制密封管螺纹市场更加复杂,国内厂家要备加小心. 英制密封管螺纹为一般用途的密封管螺纹,使用中要在螺纹副内加入密封添料.其特点是比较经济,加工精度要求适中.不加密封添料就可以保证密封连接的螺纹为干密封管螺纹.英制管螺纹体系内没有干密封管螺纹. 密封管螺纹具有机械连接和密封两大功能;而非密封管螺纹仅有机械连接一种功能.所以密封管螺纹的精度要严于非密封管螺纹的精度.有些人看到非密封管螺纹的中径公差为密封管螺纹中径公差的一半,认为非密封管螺纹的精度高于密封管螺纹的精度,这种观点是不正确的,密封管螺纹对牙型精度有要求.其大径,中径和小径的公差是相同的;其牙侧角和螺距误差对密封性能有较大影响.而非密封管螺纹对牙型精度基本没有要求.其顶径公差大于中径公差;其底径没有公差要求.;另外,有些人认为可以用非密封圆柱内螺纹与密封圆柱外螺纹组成配合.这种观点也是错误的.这样做就等于放松了密封内螺纹的精度要求,管螺纹的密封就可能出问题. 由于密封管螺纹的使用场合,加工精度,装配和检测等技术的不同,目前的管螺纹标准无法保证所有的符合标准规定的螺纹件都能实现密封.在英制密封管螺纹标准内无法提出统一的螺纹单项参数的精度要求.这些单项螺纹参数对密封性能有直接影响.目前,解决问题的根本出路是针对自己特定的产品,各个行业或公司制定自己的内控措施.这些参数的内控指标一般对外是保密的.对其它行业的公司也是不通用的,生产厂家对此要有清醒的认识.密封管螺纹标准不是万能的,密封问题可能需场家自己留心注意.1987年以前,我国没有美制和英制管螺纹标准.可是生产中又无法回避这两种国际普遍使用的管螺纹标准,为此,旧机械制图标准曾经自行规定过美制和英制管螺纹的标记代号,这些螺纹代号来源于汉语拼音字母,根本没有考虑与国外标准管螺纹标准代号是否一致.由于此标准只规定了螺纹代号而没有规定螺纹参数,同一个螺纹代号在不同企业或行业所表示的螺纹参数可能也有差异.出现废品时没有依据判断谁对谁错.1987至1991年,我国颁布了英制管螺纹标准.从此,管螺纹代号和标记应服从管螺纹标准的规定.旧机械制图标准所规定的管螺纹代号应该立即废止. 1、密封管螺纹(R)(国标号GB/T7306-1987) 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合;圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同;目前的ISO英制密封管螺纹量规标准(ISO 7-2:2000)是按“柱/锥”配合体系设计的. 标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为:RP; 英制密封圆锥内螺纹的特征代号为:RC; 英制密封圆锥外螺纹的特征代号为:R1(与英制密封圆柱内螺纹配合使用); R2(与英制密封圆锥内螺纹配合使用); 左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标. 对密封管螺纹,利用RP/R1,RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副. 2、非密封管螺纹 (国标号GB/T3707-2001) 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号,螺纹尺寸代号,中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为:G 对英制非密封圆柱内螺纹,其中径公差等级代号省略不标;而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时,仅标注外螺纹的标记代号. 示例: 尺寸代号为2的右旋,非密封圆柱内螺纹:G2 尺寸代号为3的A级,右旋,非密封圆柱外螺纹:G3A 尺寸代号为4的B级,左旋,非密封圆柱外螺纹:G4B-LH 尺寸代号为2的右旋,非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副:G2A |
