第5讲 冲裁加工的间隙

种别：模具设计

单边间隙是指【图1】中凸模与凹模之间的间隙。

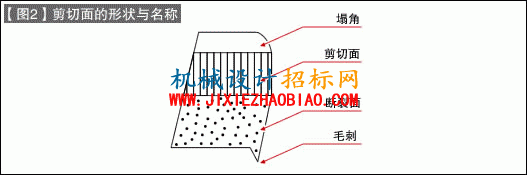

当间隙较大时，冲裁所需的力较小，但【图2】中剪切面塌角及断裂面的倾斜会变大。

【表1】中列出了冲裁加工的单边间隙的数值。

■【表1】按材质区分的冲裁间隙（相对于板厚的％

材质	精密冲裁	普通冲裁
软钢	2～5	6～10
硬钢	4～8	9～15
硅钢	4～6	7～12
不锈钢	3～6	7～12
铜	1～3	4～7
黄铜	1～4	5～10
磷青铜	2～5	6～10
镍银合金	2～5	6～10
铝（软）	1～3	4～8
铝（硬）	2～5	6～10
坡莫合金	2～4	5～8

1.常规冲裁板厚越厚时，采用较大数值。

2.冲裁条件较好的圆孔等采用较小数值。

3.冲裁条件较差的角部等采用较大数值。

4.厚板、硬质材料采用较小值时易产生二次剪切。

5.裁断加工采用较小数值（如果可能应采用精密冲裁）。

　虽然过去曾流行配合间隙均一化的观点，但最近认为，根據冲压条件的变化，相应得调整配合间隙，不仅可提高凸凹模的耐磨耗性，同时亦是种防止产品形变的对策。
