V3模版及设计库的设计过程①

正树

我们用我们的设计库，作个模型，让各位了解一下，我们的使用方法。

1，打开SW

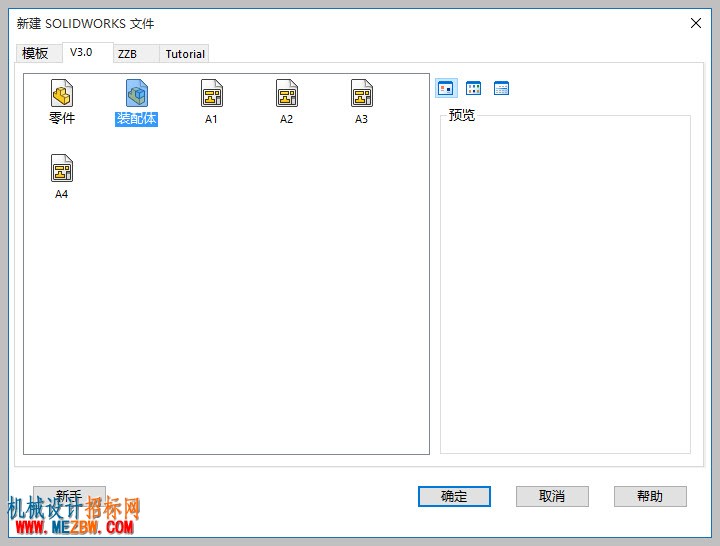

2，新建个装配

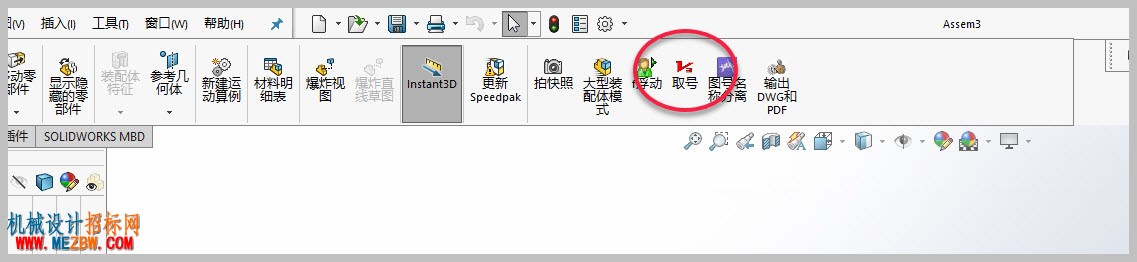

3，装配取个号

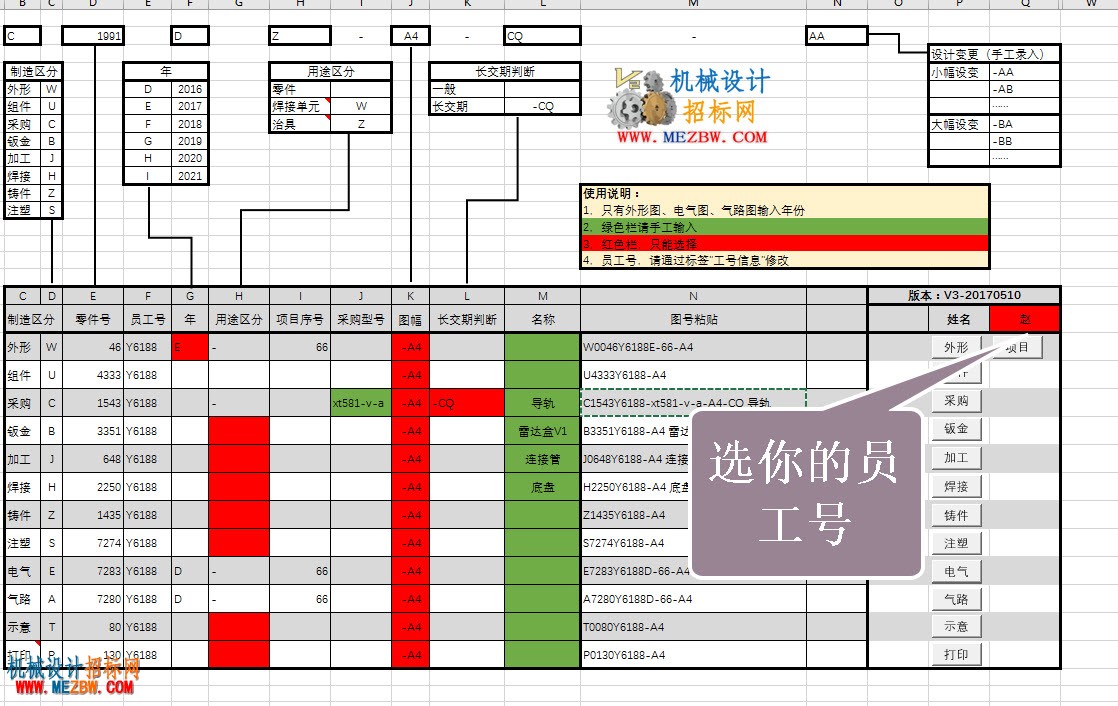

4，选择自己的工号

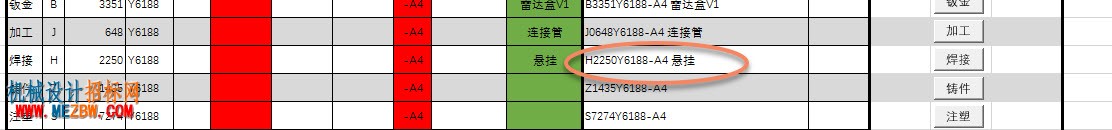

5，按加工分类，把你的图号取出来。并Ctrl+C复制。

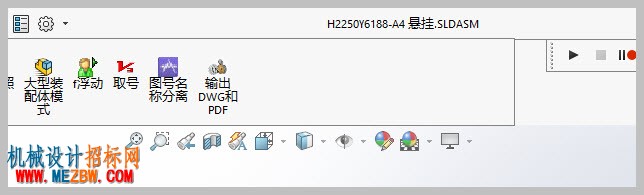

6，保存装配名称如上。

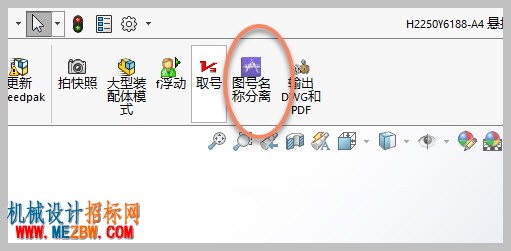

7，图号名称分离。

这里要注意咯，我们这个命令，是依赖于上面第6步给文档取的名称的，重点是，

“图号”+“空格”+“中文名”

你可以不用我们的取号系统，但文件名一定得是上面的格式，才能从后面工程图中调用。

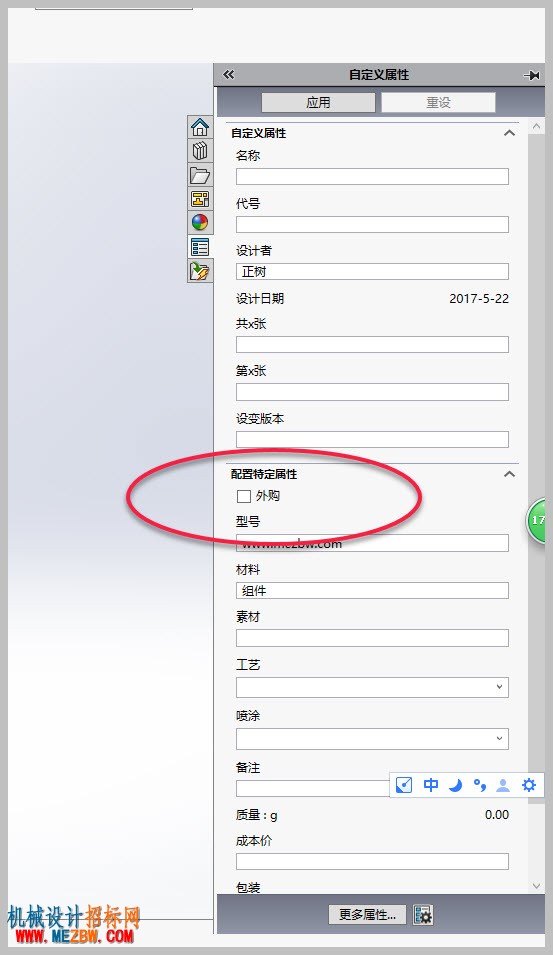

8，添加文件属性，并应用。

这里的外购，略有内容，可以注意一下。

9，再保存一下文档吧。【顺便一提，我们设置了个“保存全部”为快捷键Alt+G】

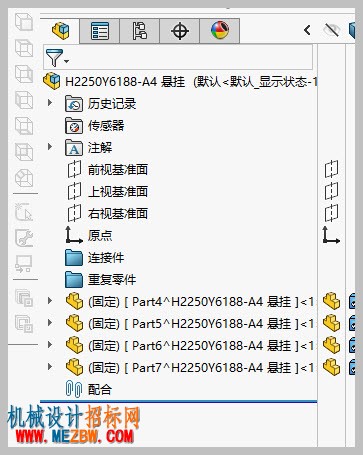

10，Alt+5，添加一堆零件


重复上面取号-到应用属性的过程，完成我们整体架构的创建。

PS：
在SW2017中，有个Treehouse，这既是个规划工具，也可以作BOM输出，还是个批量修改属性的工具。
因为这个工具，我们删掉了我们以前用的BOM输出宏，挺好用的。

nsh935

大佬辛苦了！有需要帮忙尽管开口

houhualei

你这是。。诱惑大家。好东西都心动啊。哈哈哈

正树

jijunli 发表于 2017-6-6 16:21
请问，V3 大概什么时候能出来啊？有计划吗？

只有业余时间能搞这个，也是挺忙的，偶尔闲暇了，就整理整理，计划……我们到是给客户定制了个版本

jijunli

请问，V3 大概什么时候能出来啊？有计划吗？
