SOLIDWORKS工程图导出DWG图纸时字体处理方法

在完成solidworks工程图后，如碰到转出DWG图纸情况时，对于字体乱码问题就是最让人头疼的。本例从该字体问题处理方式出发，介绍关于导出DWG时的相关设置。

首先需要了解SOLIDWORKS导出DWG时可以选择的字体导出类型有哪几类。

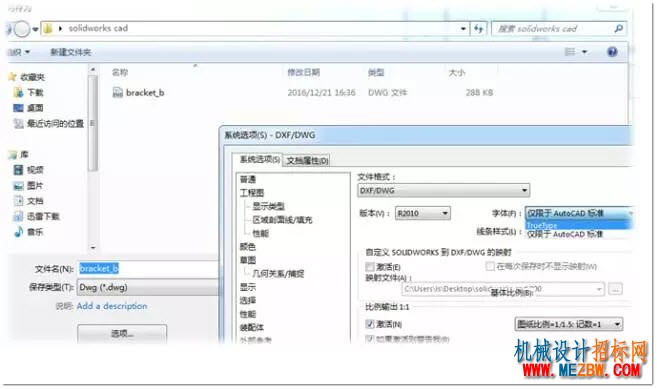

在导出设置中，可以获得有2个关于字体的选项：TrueType、仅限于AutoCAD标准。

• TrueType

使用该项目可以直接将SOLIDWORKS中的字体导出到DWG图纸中，保证了导出后的图纸与原图纸的高度一致性，也保证字体不会出现异常。（建议大家可以使用该选项进行导出）

• 仅限于AutoCAD标准

该项目可以分为两个部分：使用windows字体、使用SHX字体。但无论是使用那种类型的字体都要先进行字体映射的指定，即告诉SOLIDWORKS导出时使用哪种字体。

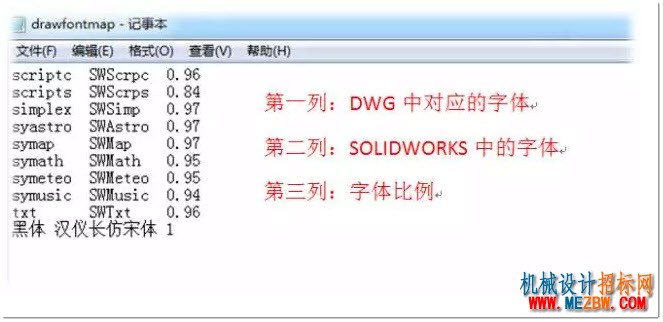

在SOLIDWORKS安装目录下data文件夹中的drawfontmap.txt文档记录了相关的字体映射关系，打开该文件进行设置。

本例展示汉仪长仿宋体导出DWG时转化黑体

注意：一般情况下建议字体映射到DWG时使用windows字体，而不是直接映射到SHX字体（由于SHX字体常细分为数字使用的gbeitc.shx和汉字的gbcbig.shx）。
