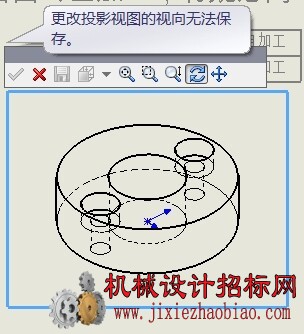

Q：这是怎么回事呢？工程图的3D视角。为什么保存不了 A：猜的哈，你用的旋转，是按照3d空间旋转的。 2d中的所有视角，是根据3d中的视角来的。主俯左，以及——“自定义视角”，因为平面中不能自己随意生成个视角。说老实话我没找到你这个旋转命令是怎么搞出来的。但想解决的话，其实挺简单的，打开个零件图，自定义个视角就可以了。（视图--修改---3D工程图视图）

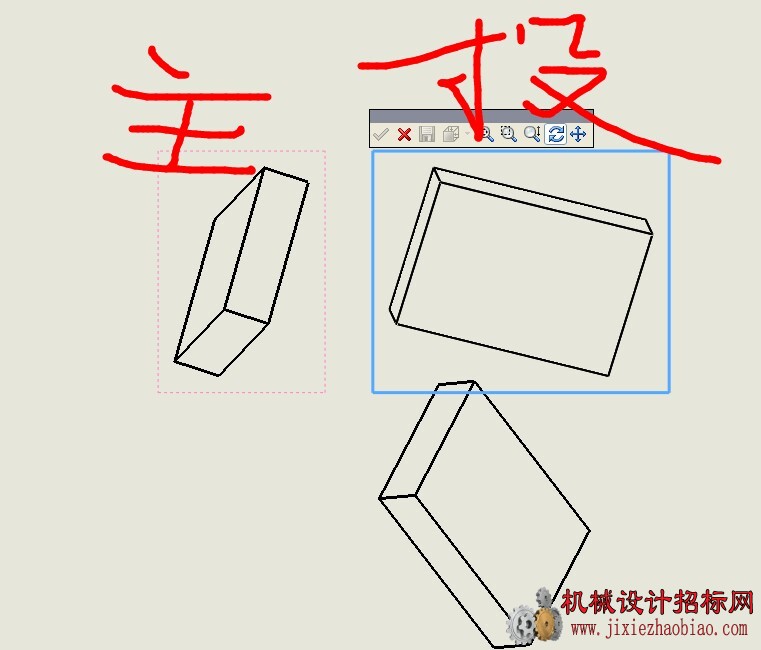

左边是第一个扔进工程图的视图，是可以旋转的，右边是默认主视图投影的，这投影视图就没办法旋转，这就简单啦，你把右边的删掉，不要投影，重新插入新模型视图就完了，估计是因为投影视图依赖于主默认视图，只有主默认视图才是依赖于3d零件，所以它可以转，而投影不可以转。 （我看人家，直接就这样改，不用再掉图，嘿嘿，反正解决的办法是有，我是想搞到人家的那效果，，精益求精） 你注意他左手了吗？如果你看不到他用左手，那就看不到左手的ctrl了呗，当你投影视图的时候，如果按住ctrl，投影是可以脱离默认视图的 |
