《solidworks正树问答500+》130

2014-8-1 14:00| 发布者: 正树| 查看: 1204| 评论: 0

摘要: 在编辑设计表的时候,我已经把备注填写了,怎么才能让这个备注链接到工程图呢???在自定义属性里,这也做了个备注但材料明细表里,设计表里,工程图里,都不能出现这个备注,应该怎么做呢?想弄个五金件购买清单。 ...

在编辑设计表的时候,我已经把备注填写了,怎么才能让这个备注链接到工程图呢???

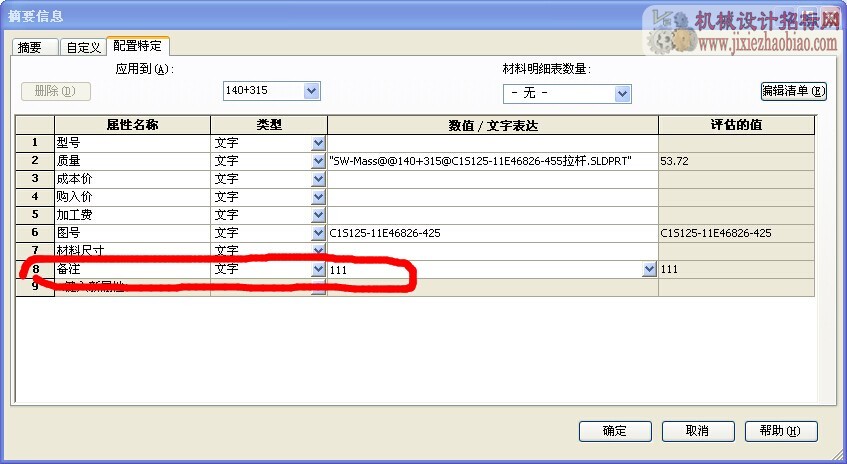

在自定义属性里,这也做了个备注

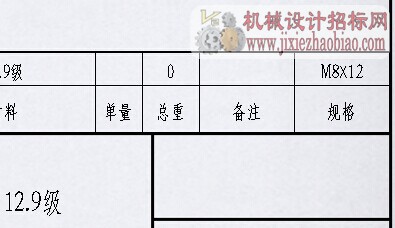

但材料明细表里,设计表里,工程图里,都不能出现这个备注,应该怎么做呢?想弄个五金件购买清单。


///////////////////////////////////////////////////////////////////////////////////////

A:

注意,上图画绿框的这两个,才是一对。如果你想将备注,从设计表中输入:

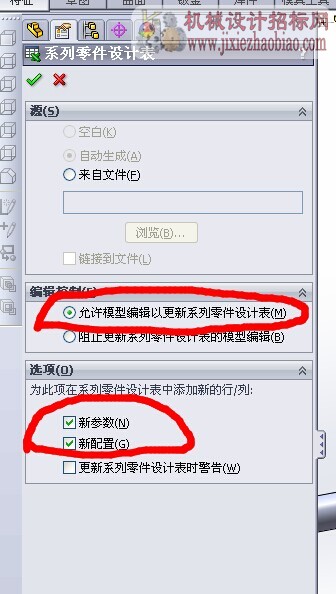

这是设计表应该具备的条件。

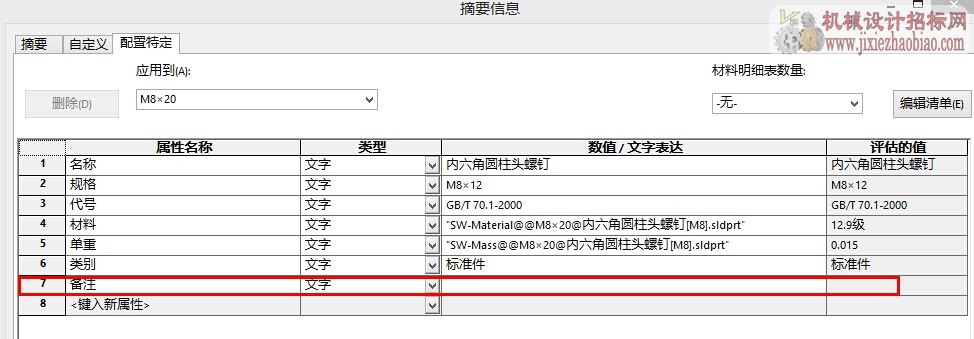

当设计表你具备了上面的条件,你就可以在自定义属性中,添加一个备注项了。

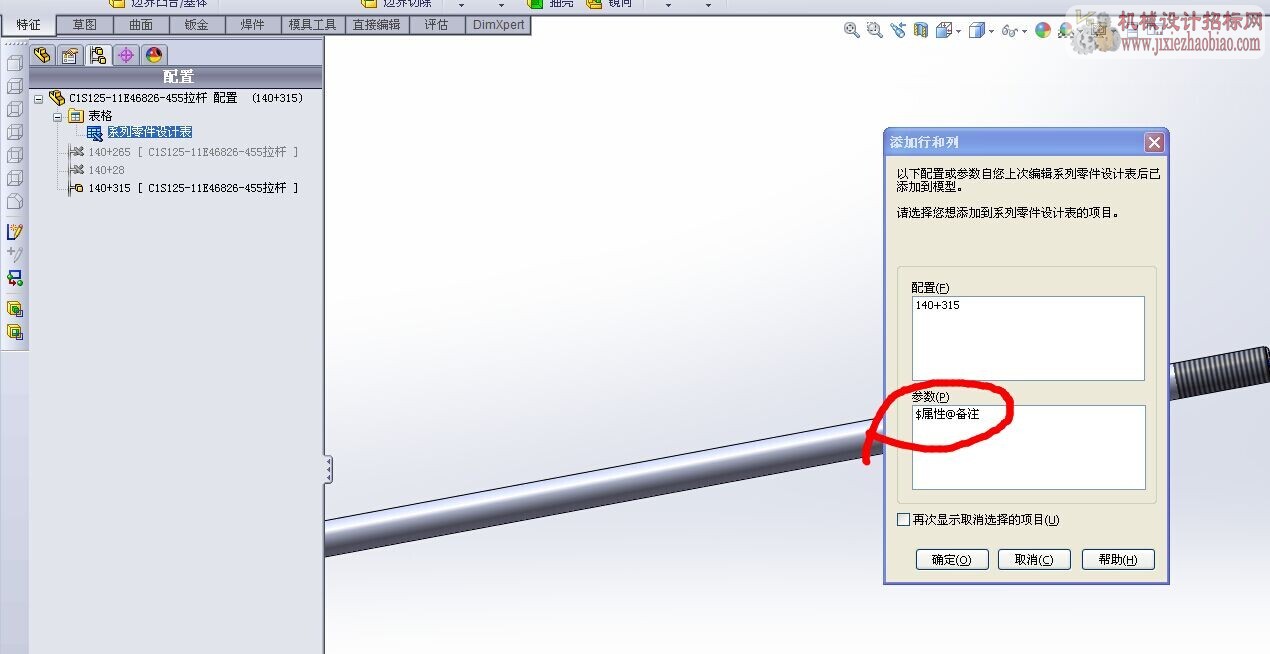

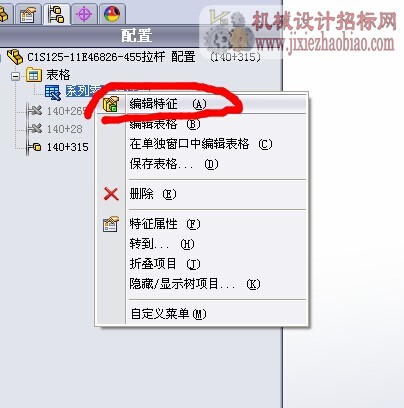

然后你再次编辑设计表的时候,就会跳出这么个提示

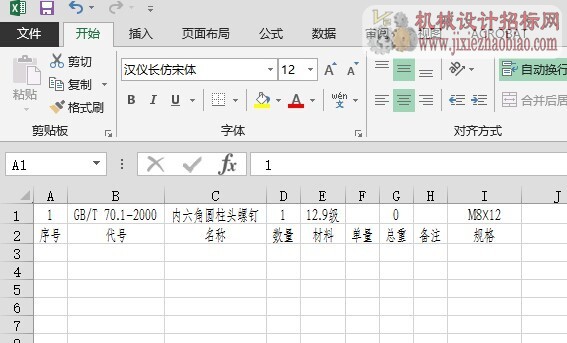

这时候,你可以通过excel输入备注项了。
