咱就给讲讲这怎么做。

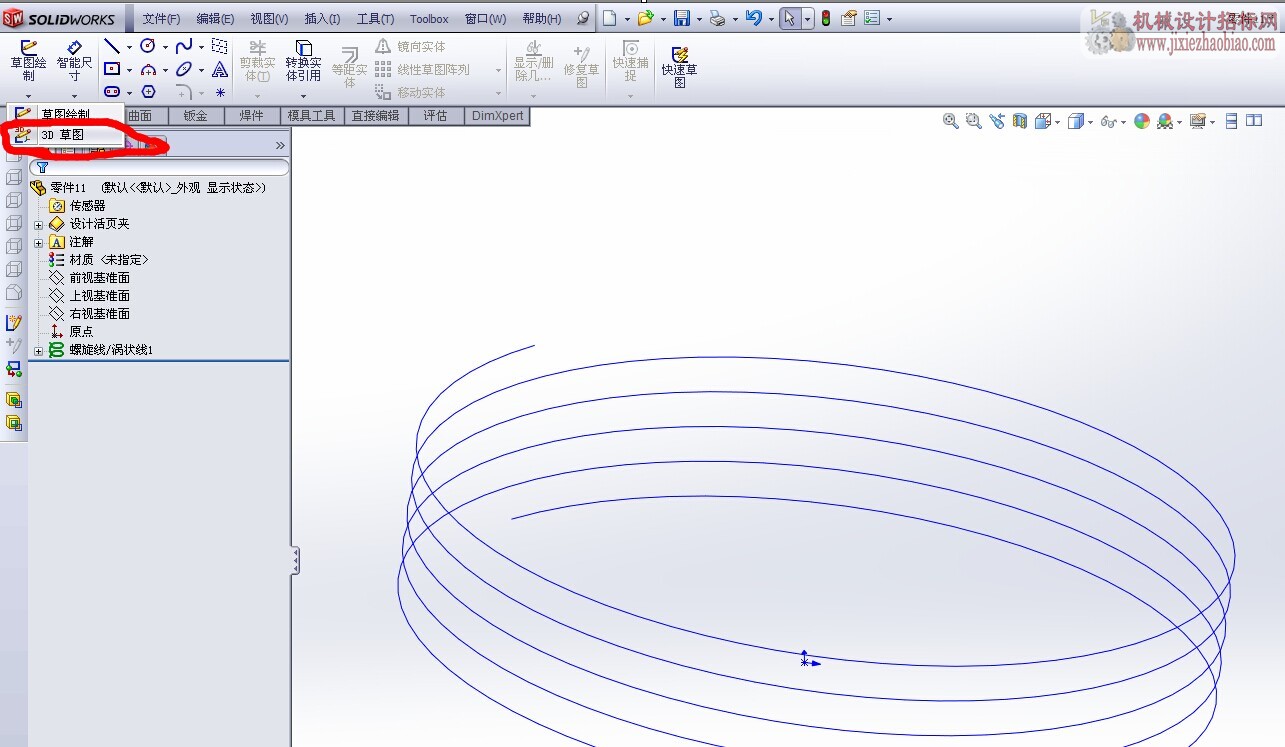

先做个3d草图。

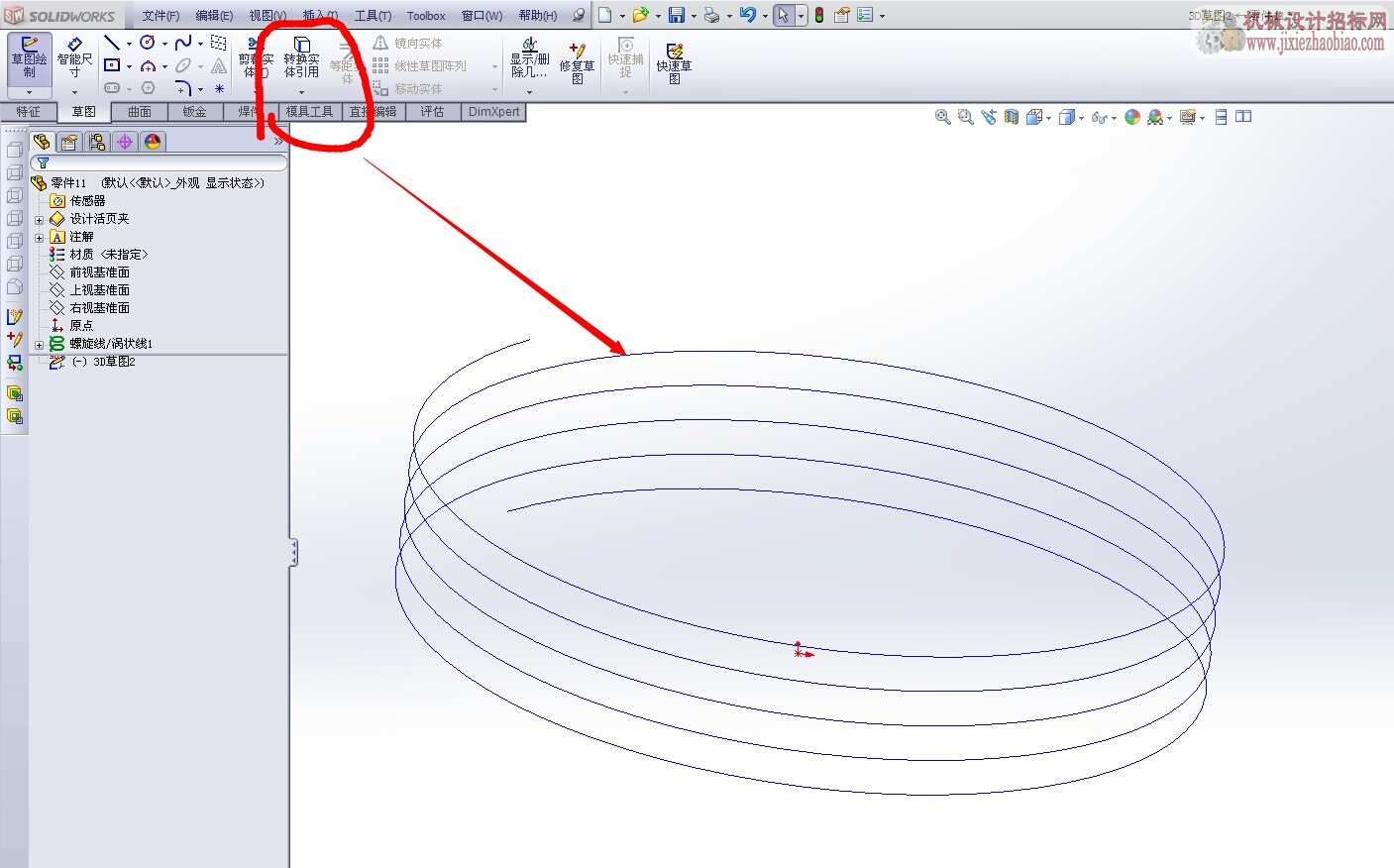

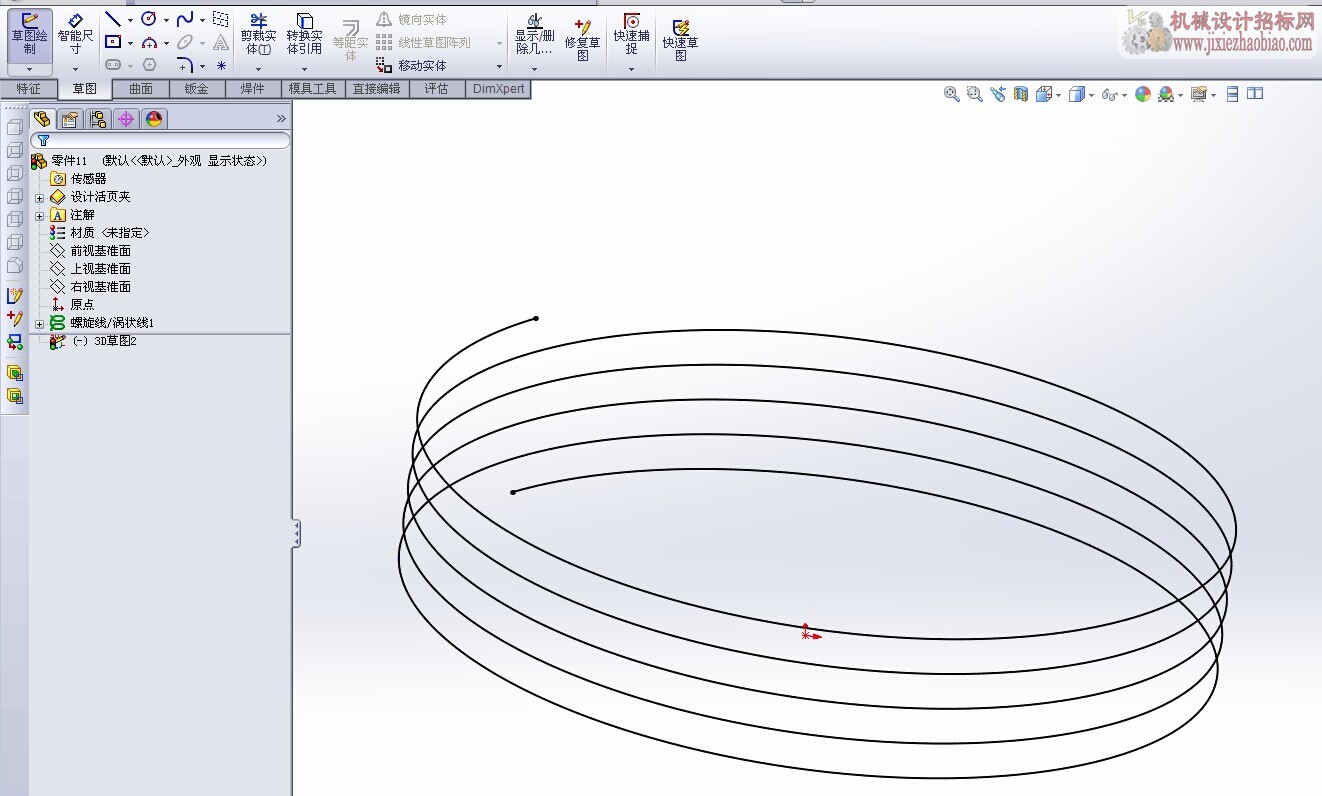

转换实体引用

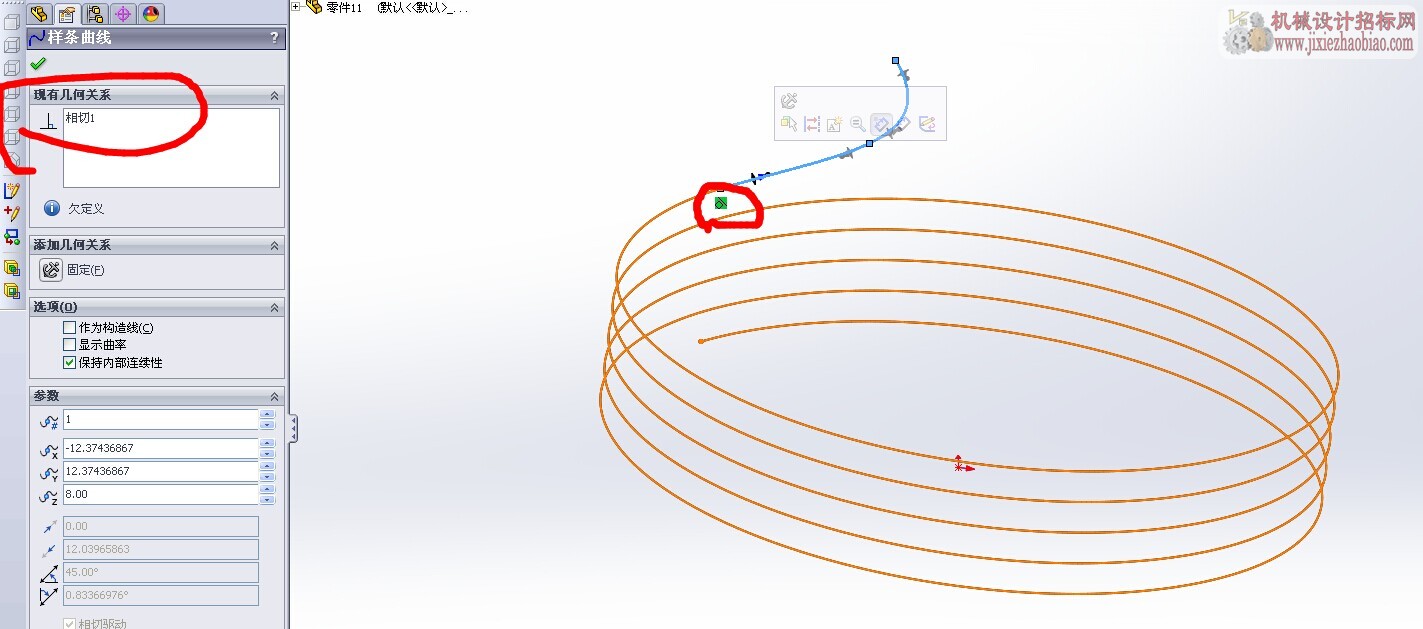

画段曲线约束相切

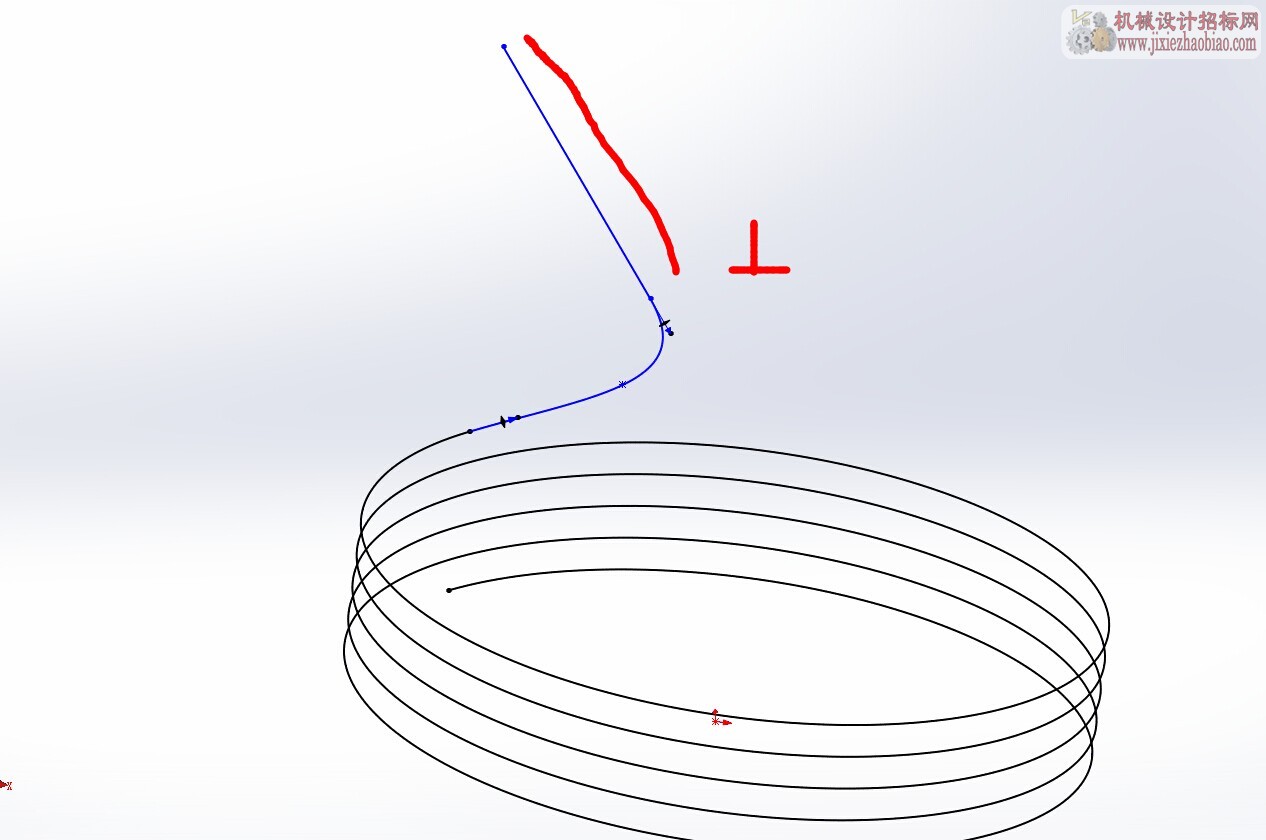

画段直线,约束相切
这抓图好像抓错了,怎么写个垂直?

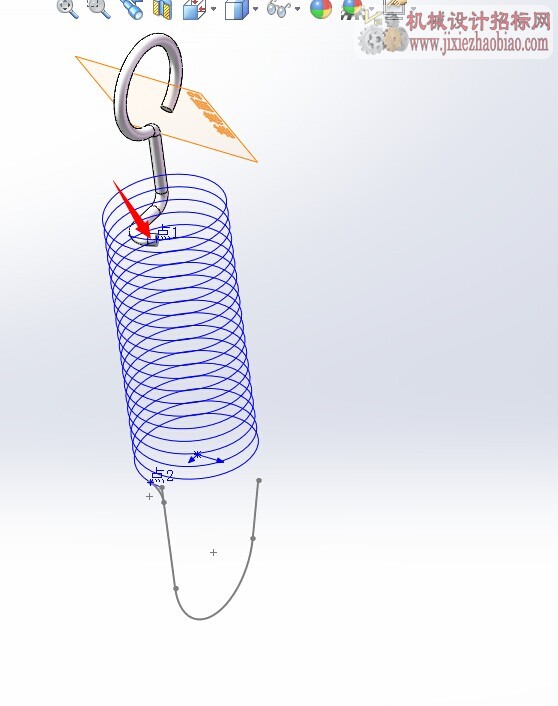

建立基准面,参考是点和线
讲到这,基本差不多了。
至于拉簧钢丝的走向,通过对曲线的x,y,z方向的约束就可以搞定了。
