基于SolidWorks的汽车管路检具建模方法

2015-1-21 16:18| 发布者: 正树| 查看: 2359| 评论: 3

摘要: 检具是工业生产企业用于控制产品各种尺寸(例如孔径、空间尺寸等)的简捷工具,提高生产效率和控制质量,适用于大批量生产的产品,如汽车零部件,以替代专业测量工具,如光滑塞规、螺纹塞规、外径卡规等。检具是企业 ...

检具是工业生产企业用于控制产品各种尺寸(例如孔径、空间尺寸等)的简捷工具,提高生产效率和控制质量,适用于大批量生产的产品,如汽车零部件,以替代专业测量工具,如光滑塞规、螺纹塞规、外径卡规等。检具是企业为控制产品质量而特质的一种检测工具,利用它可以快速地检验产品及工件是否合格。随着对企业产品质量要求的不断提高,检具在控制产品质量方面也发挥着越来越重要的作用。检具的设计必须按照产品及零件的特定形状专门设计,因此检具设计过程复杂,条件苛刻,制作精度要求高。目前,还没有专门的检具设计软件(或模块),检具的设计主要依赖设计人员在三维CAD软件上进行人工绘图的方式进行。
本文将详细介绍基于solidworks的汽车管路检具建模的一般过程,汽车管路检具主要由底板、检具模块、定位插针及其他零部件组成。
步骤1——生成管路

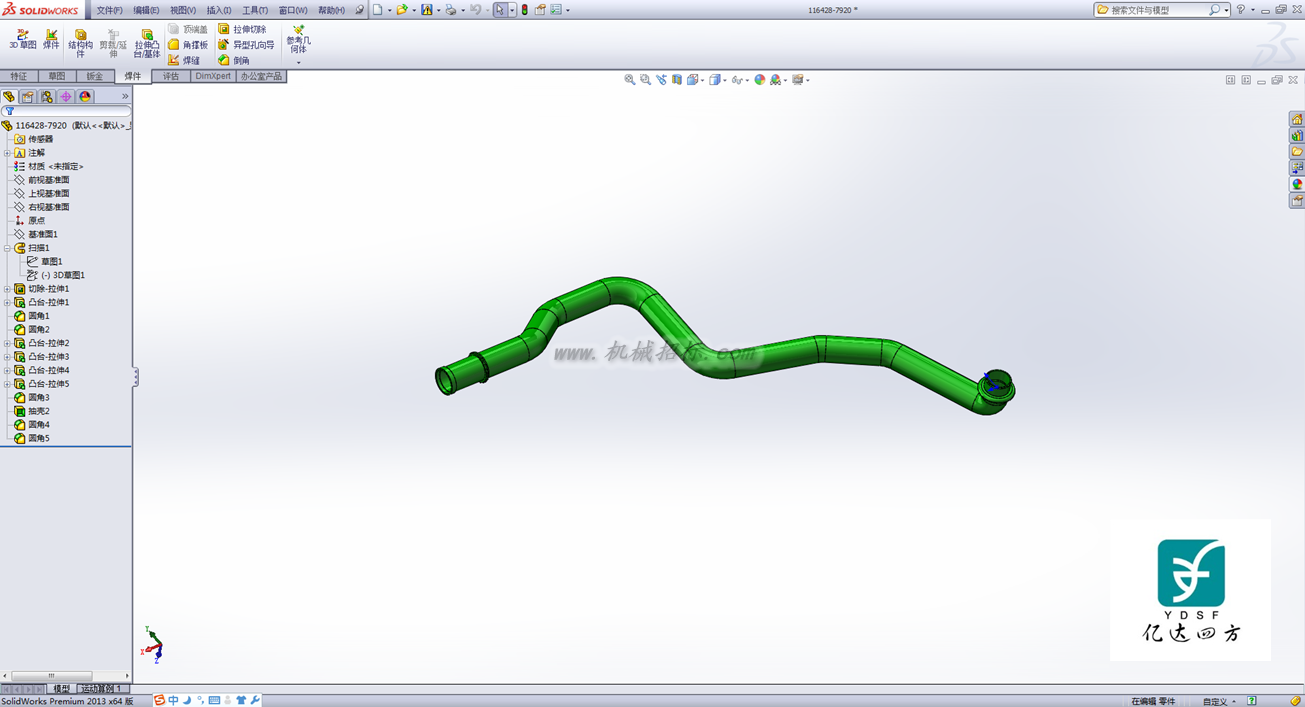

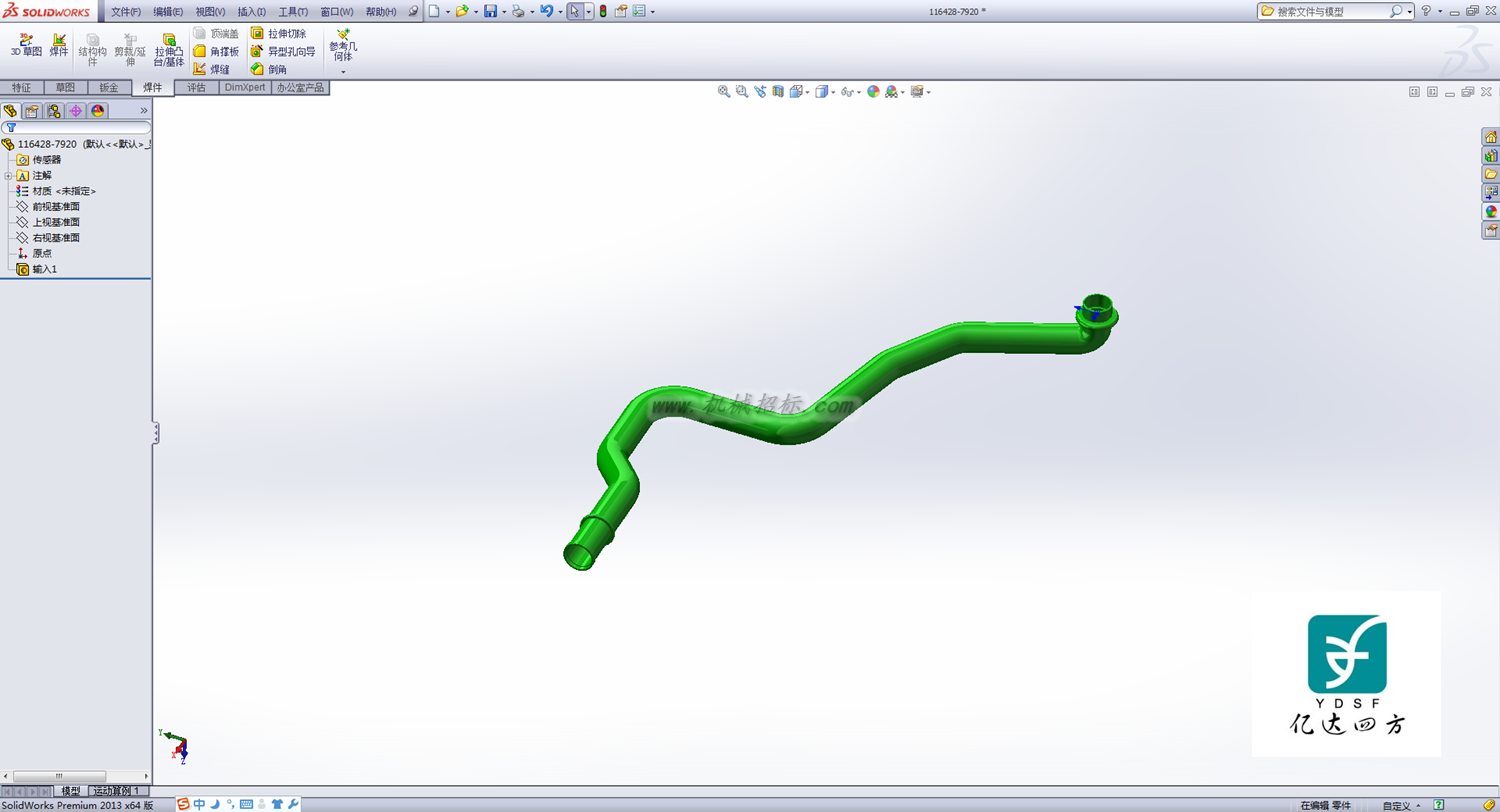

   使用SolidWorks的扫描及相关命令生成基础管路模型,或直接导入管路模型。


solidworks



soldworks

步骤2——生成底板

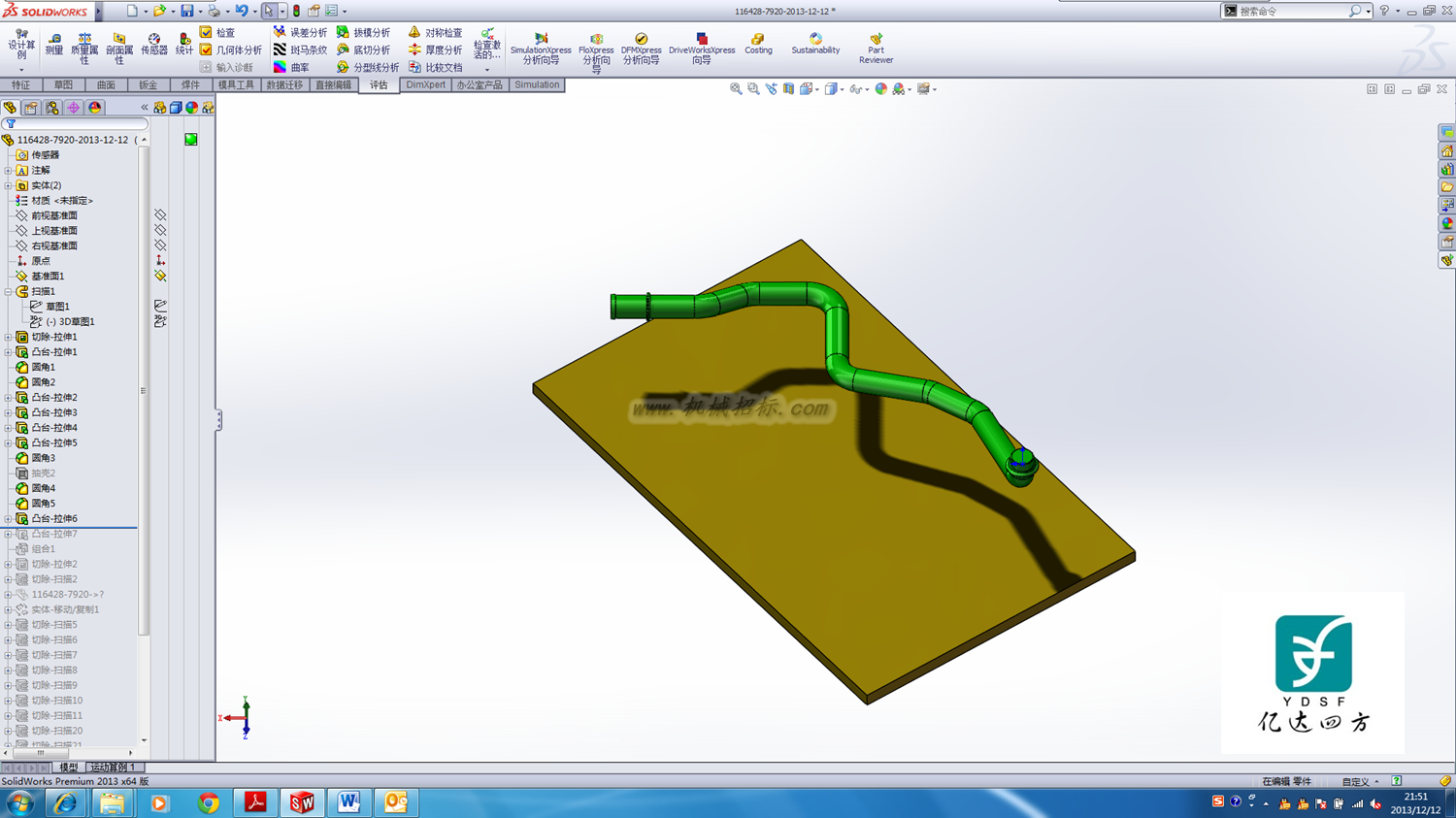

底板为基准平面,用于支撑检具模块。

solidworks

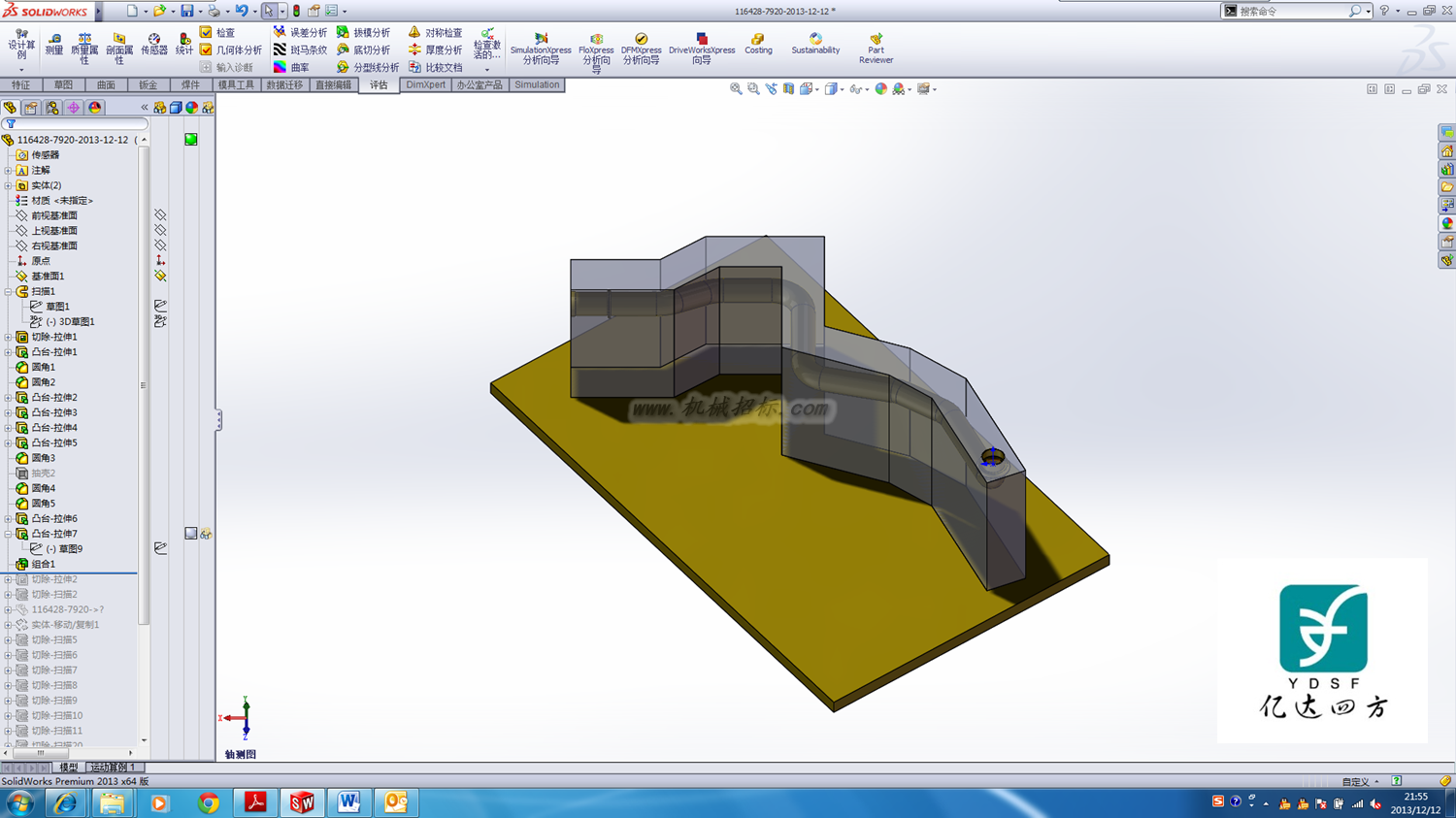

步骤3——创建检具模块
检具模块对管路进行定位和检测,使用等距实体、拉伸等命令创建基础检具模块。


solidworks

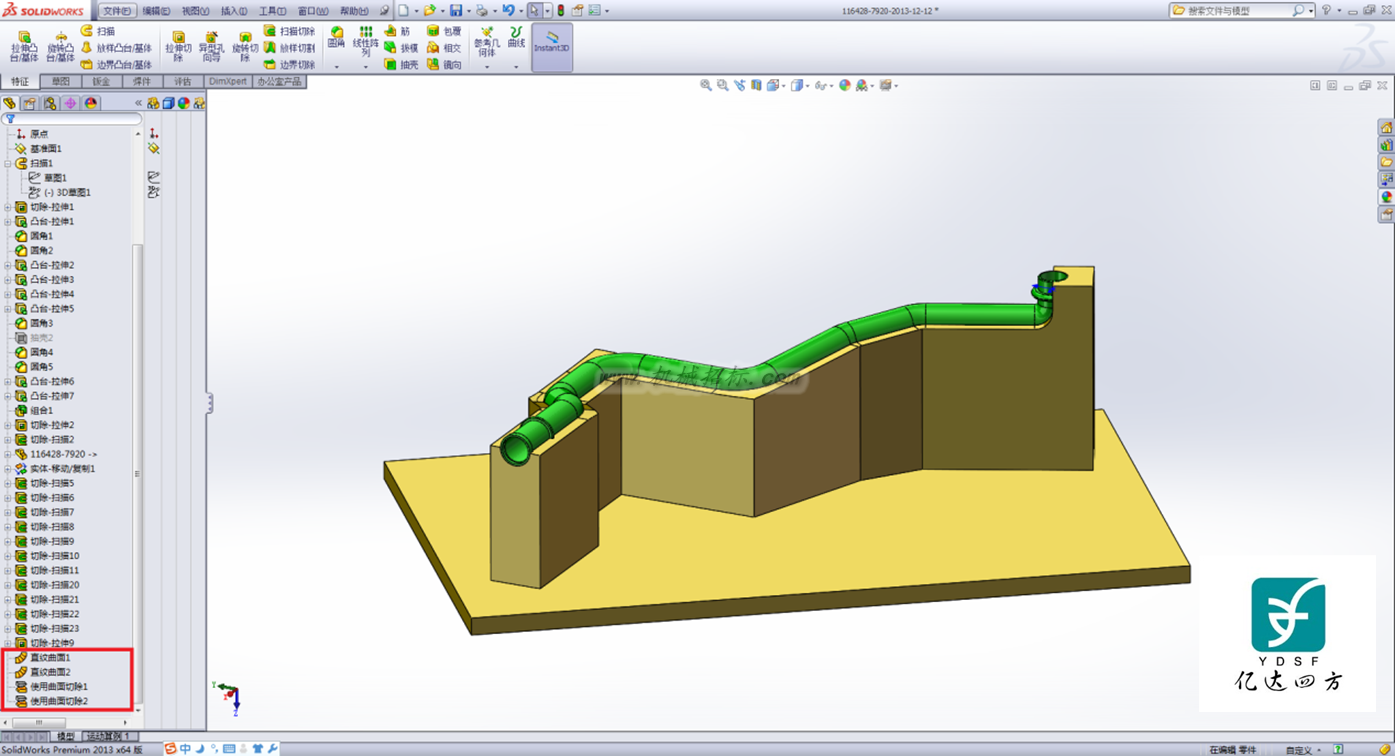

步骤4——使用组合命令创建检验槽


solidworks

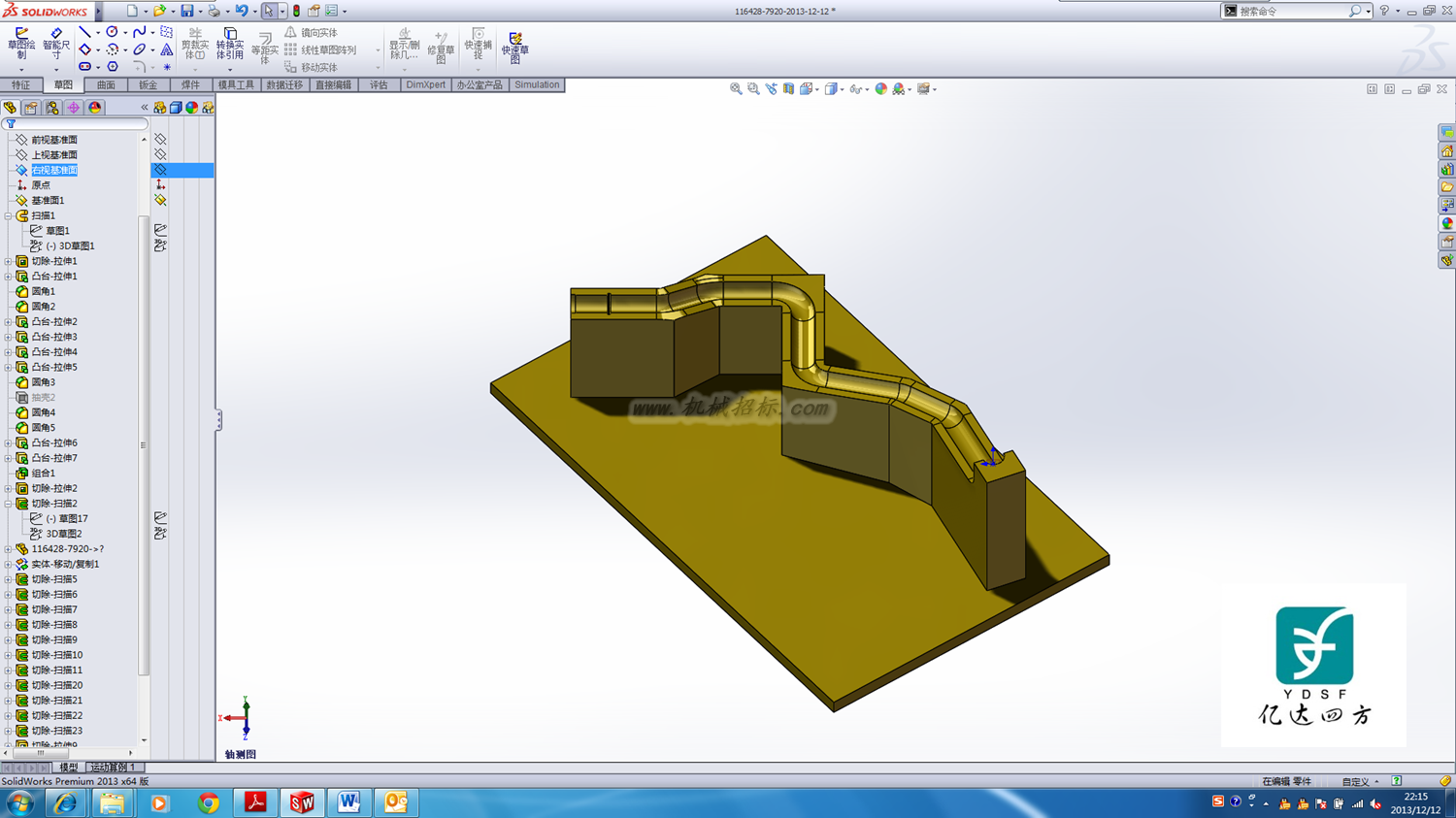

步骤5——修改检具模块


solidworks

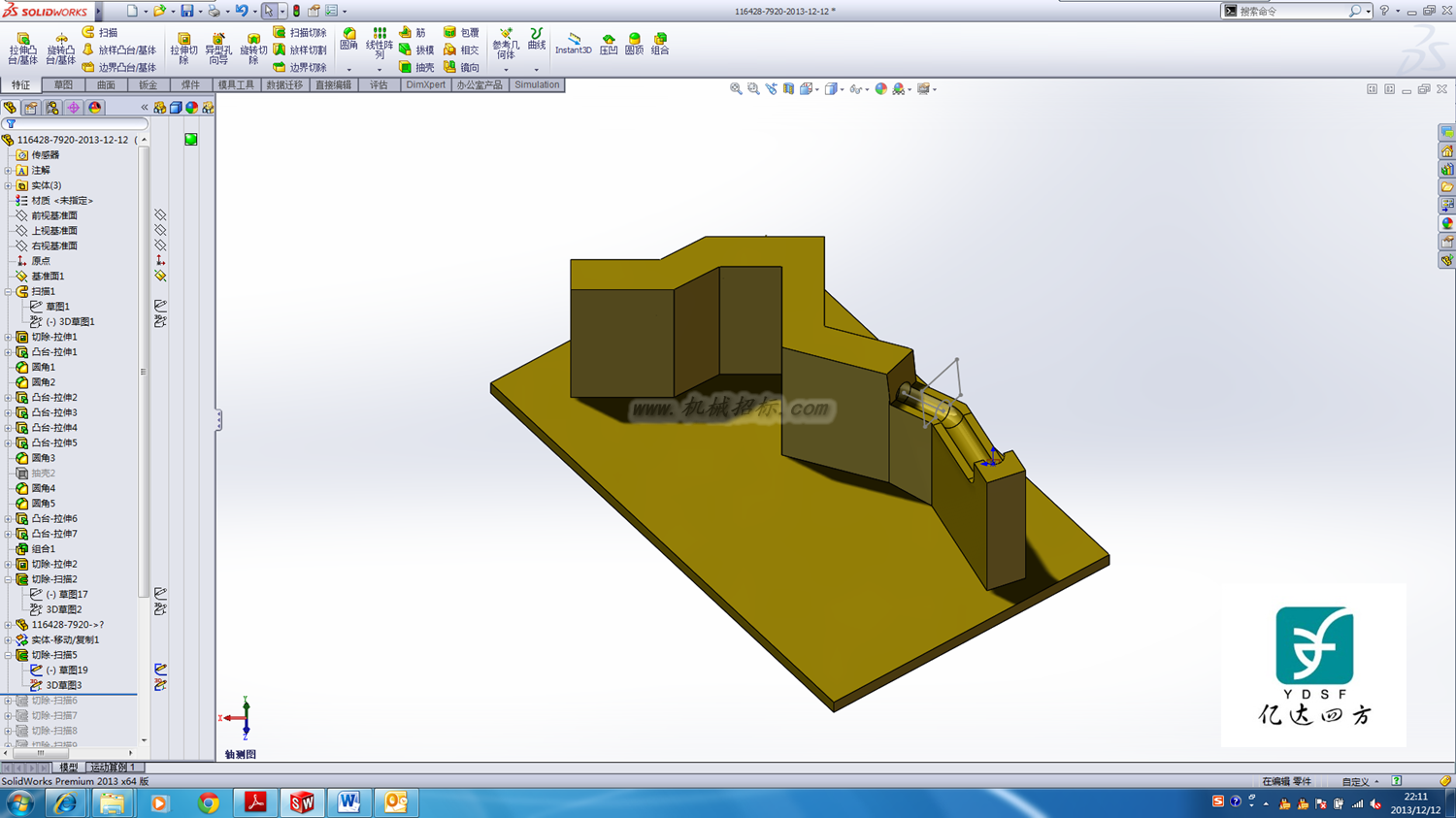

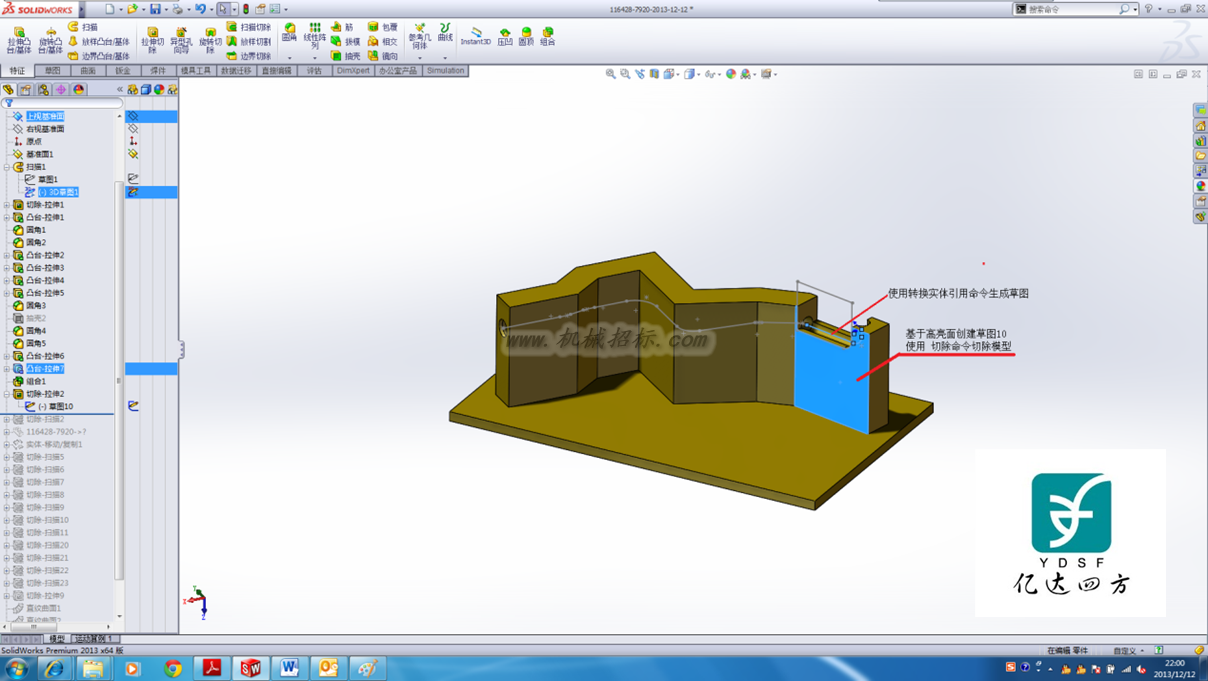

步骤6——使用扫描切除
使用等距实体及转换实体引用绘制轮廓
 新建3D草图 使用转换实体引用创建路径草图(管路扫描路径)


solidworks

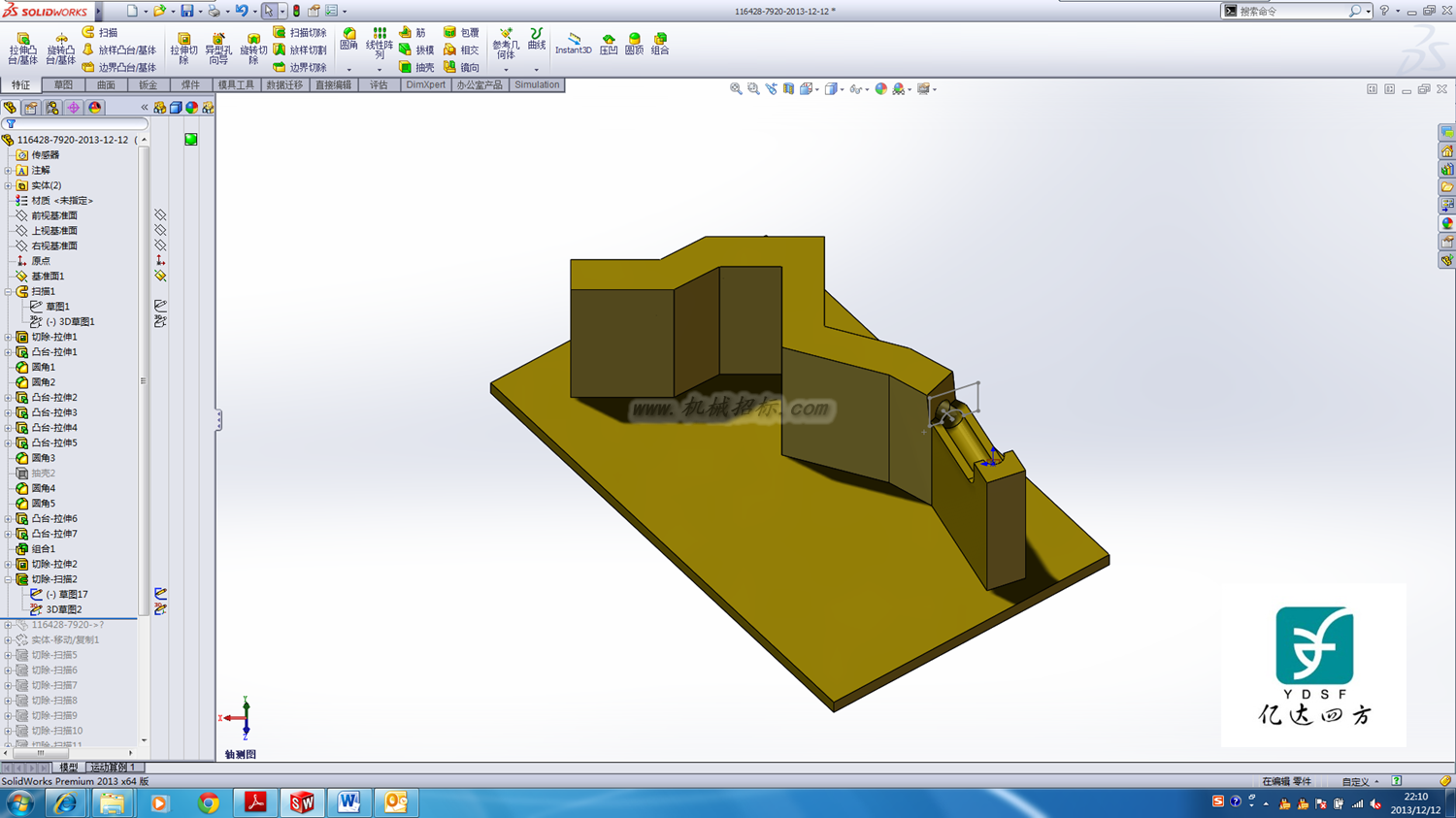

步骤7——扫描切除完成剩余部分
 使用等距实体及转换实体引用绘制轮廓
 新建3D草图 使用转换实体引用创建路径草图(管路扫描路径)


solidworks

特别注意的是扫描命令不能完成所有,因为会出现路径自相交叉的情况,这时就要借助SolidWorks曲面命令来完成。


solidworks



solidworks

检具是检测管路是否合格的重要检测装置,检具的设计精度直接影响管路的质量,进而影响汽车的性能,检具的设计依赖于管路的形状和空间位置等因素,如何处理管路和检具之间的关系式整个设计过程的重点。在SolidWorks平台下基于此方法可以快速生成管路检具。
