1：产品特点

交流伺服电流环原理，实时电流跟踪补偿，低速更平稳。

l 高速力矩输出提高40％，

避免丢步(空载启动速度达300～420r/min)最高转速达3000 r/min

l 灵活的输出电流设定，适配不同型号电机。

同时具备自动半电流功能，减少电机发热。

l 最大128细分设定，满足各种机械传动，而且不影响其输出力矩。

l 保护功能全：输入电源过压、欠压

输出过流、相间短路、等报警保护功能

l 电机低速无爬行现象，噪音小，无共振区。

2：概述：

适用于各种中小型自动化设备和仪器.如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、水晶打磨机、自动装配设备等.在用户期望小噪声、高精度、高速度的设备中应用效果特佳

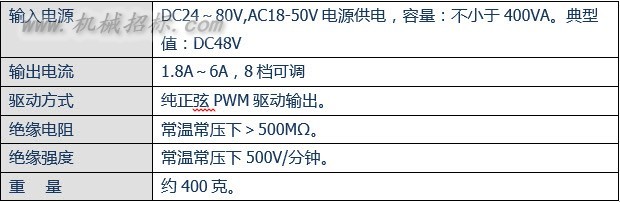

3：电气规格：

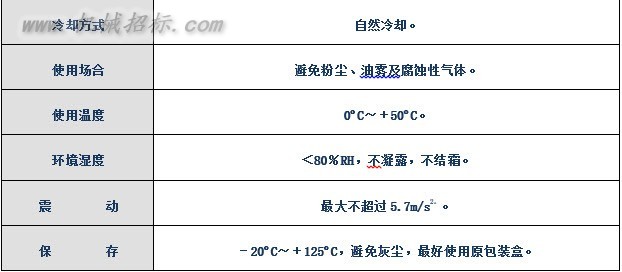

4 使用环境及参数：

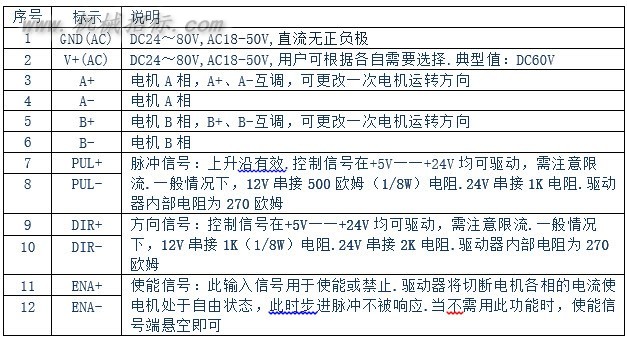

5，输入和输出接口说明

6，供电电源和电流设定：

直流24～80VDC（交流AC18-50V），通常采用线性电源供电，用户须注意整流滤波后电源纹波电压，不可超过80VDC（AC50V），以免损坏驱动器。一般的，电源电压越高，电机的力矩输出越大，可避免高速丢步现象，但同时也会导致低速振动加大以及发热，另外过高的电源电压，使驱动器母线电压基准抬高，与电机在减速制动时产生的能量回馈叠加，很容易触及驱动器高压报警阀值，产生报警现象，所以当用户选用大惯量电机时我们并不推荐用户用到80VDC。通过试验得出，最为理想的电压范围为48VDC～68VDC之间

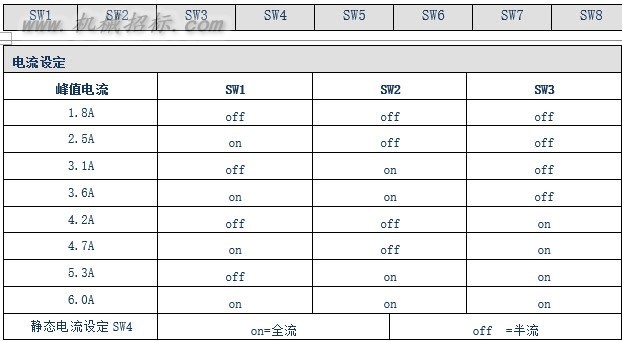

7，拨码开关调节

SW4设置为OFF电机停止转动时输出电流为设定的百分之60，可以减小驱动和电机的发热，细分设定参照面板丝印。

8，保护功能

当输入电源过压、输出过流、相间短路报警中任何一个报警产生时，驱动器面板上的红色状态指示灯会亮起，同时自动切断电机使能，使电机处于脱机状态。最大限度的保护驱动器和电机的安全。在高于24VDC工作时最好将驱动器安装在机器金属外壳上，保证良好的散热环境
