◆ 驱动器与电机的匹配

本驱动器可驱动国内外各厂家的两相和四相电机，为了取得最满意的驱动效果，需要选取合理的供电电压和设定电流。供电电压的高低决定电机的高速性能，而电流设定值决定电机的输出力矩。

●　　供电电压的选定：

一般来说，供电电压越高，电机高速时力矩越大，越能避免

高速时掉步，但另一方面，电压太高会导致过压保护，甚至可能损坏驱动器，而且在高电压下工作时，低速运动振动较大。工作在150转/分建议24V供电

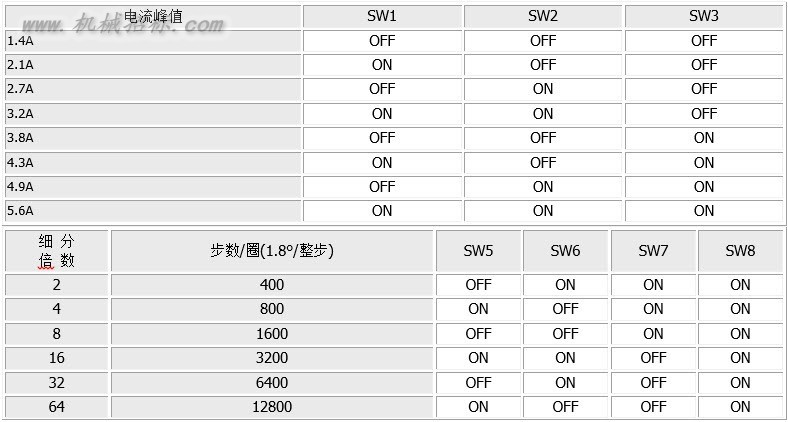

●　　输出电流的设定值：

对于同一电机，电流设定值越大时，电机输出力矩越大，但电流大时电机和驱动器的发热也比较严重。所以一般情况是把电流设成供电机长期工作时出现温热但不过热时的数值。

1. 四线电机和六线电机高速度模式：输出电流设成等于或略小于

电机额定电流值；　　　　　　　　　　　

(2)六线电机高力矩模式：输出电流设成电机额定电流的70%；

(3)八线电机串联接法：输出电流设成电机额定电流的70%；

(4)八线电机并联接法：输出电流可设成电机额定电流的1.4倍。

注意：电流设定后请运转电机15-30分钟，如电机温升太高，则应降低电流设定值。如降低电流值后，电机输出力矩不够则请改善散热条件，保证电机及驱动器均不烫手为宜。
