SOLIDWORKS异型孔向导如何新增孔数据

2016-12-17 00:19| 发布者: 正树| 查看: 1096| 评论: 0|来自: DSSolidWorks

摘要: 异型孔向导是SOLIDWORKS中非常实用的工具,里面包含了种类丰富的标准孔数据。使用时只需要选择对应的规格大小就可以进行打孔的操作,这极大的提高了工程人员的设计效率。但是我们也必须面对一个现状,就是标准孔的规 ...

异型孔向导是solidworks中非常实用的工具,里面包含了种类丰富的标准孔数据。使用时只需要选择对应的规格大小就可以进行打孔的操作,这极大的提高了工程人员的设计效率。

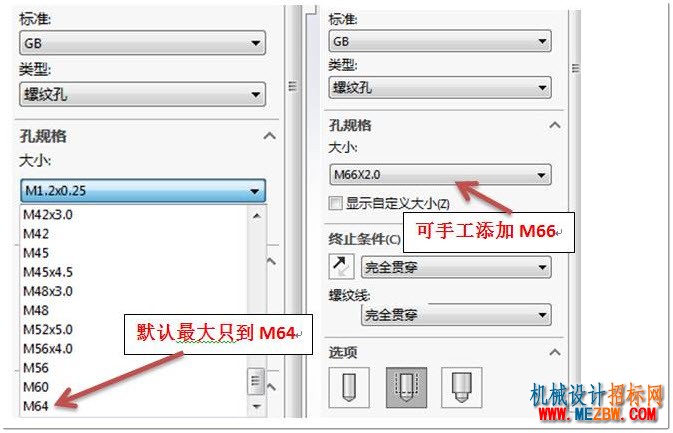

但是我们也必须面对一个现状,就是标准孔的规格大小可能不足。例如本例,系统自带的国标螺纹孔最大只有M64,如果需要M66的螺纹孔则需要手工增加异型孔向导数据库。(本例中M66数据为自行给定的演示数据)

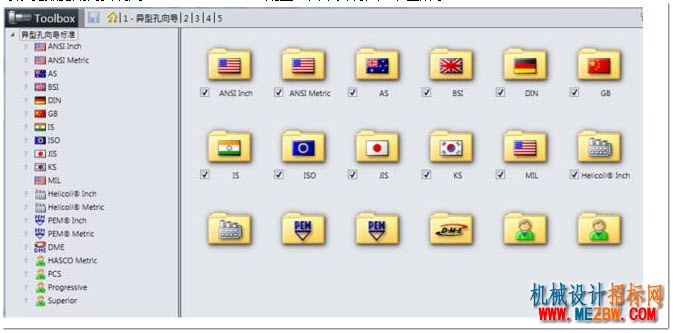

添加孔数据则需要调用SOLIDWORKS Toolbox配置工具来实现,如下图所示:
