SOLIDWORKS IMOLD-塑料模具数据库

从事塑料模具的人员都知道，一副塑料模具包含非常多的零部件，譬如公母模座、公母模板、顶针等各个零部件，而这些零部件如果都是由人工一一的绘制，势必就会花费许多人力与时间，实在是不符合经济效益。所以若是不用透过人工方式绘制零部件而是利用软件自行产生，则可以提高非常大的效率，而IMOLD就是可以让零部件自行产生的塑料模具数据库软件。

IMOLD对于利用solidworks绘制塑料模具的设计者来说真的是一套非常快速、便利的工具，设计者不需要花费许多精力与时间就可以快速的完成一副塑料模具。IMOLD是一套庞大的塑料模具数据库，设计者只需要透过选单的方式即可产生塑料模中的各项零件与部件，而本篇将针对IMOLD在模座设计上是如何快速的建构、修改模座做解说，让设计者了解IMOLD如何缩短设计时程。

塑料模具中的模座包含了许多的零部件，譬如固定板、公母模板、间隔板等，而IMOLD的模座设计除了可以快速的产生这些模板，还可以产生其他的模具零件，譬如导套、导柱、复位杆等。

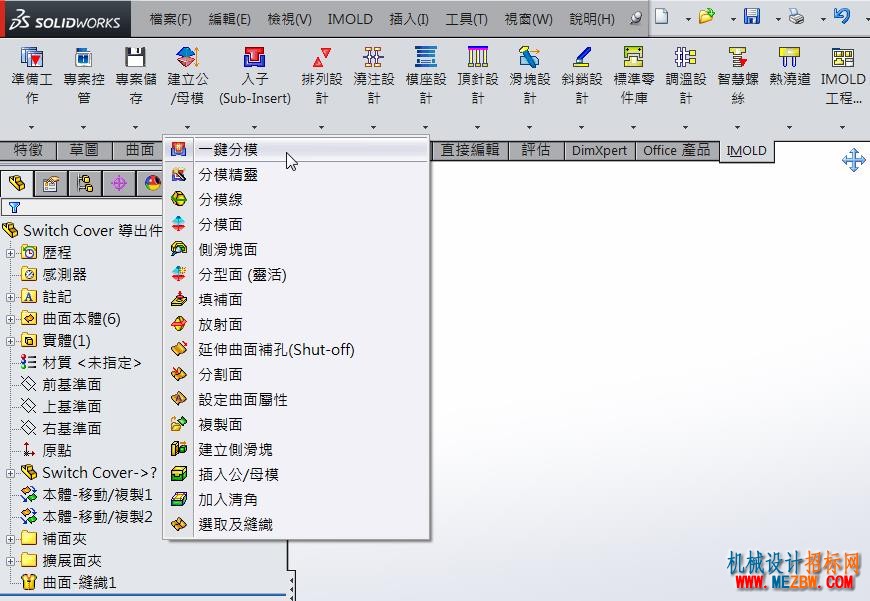

利用IMOLD设计模具好处之一是可以依据程序的编排进行模具设计，可以很清楚的知道设计到这一步时下一步要再做何种设计，例如建立完公母模后就可以进行模仁设计或是一模几穴的排列设计，如图1，而设计完浇注系统后，就可以着手模座设计。

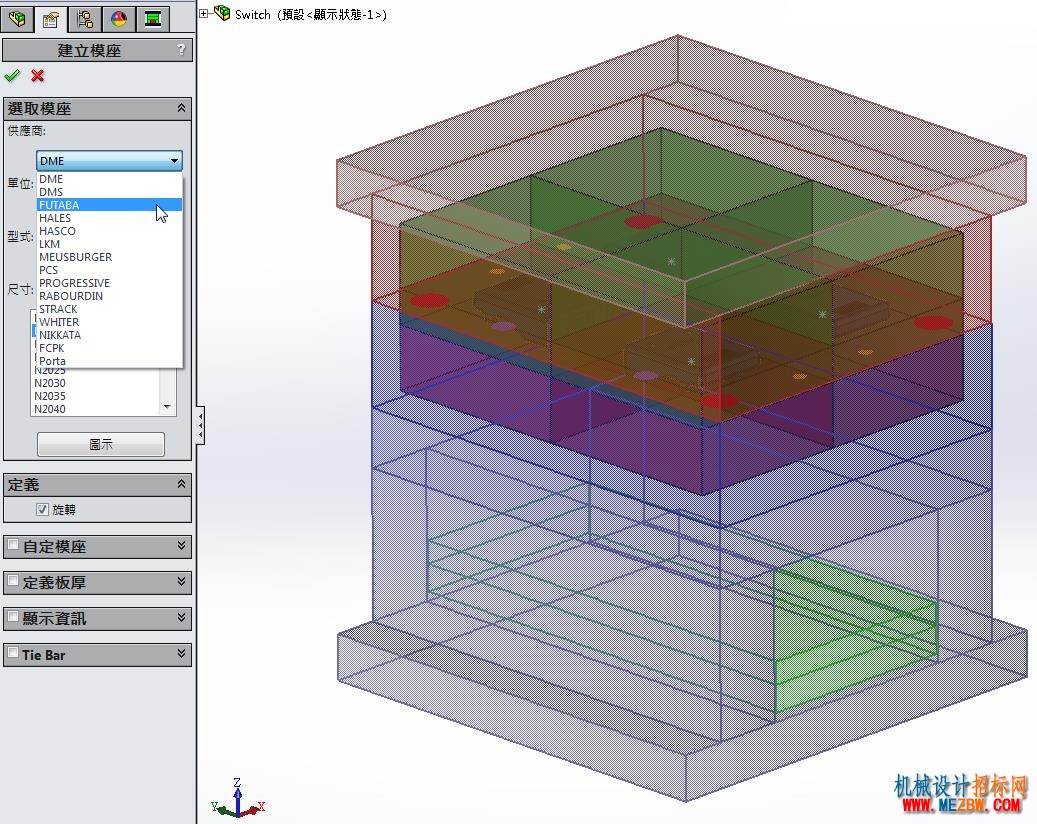

点击模座设计后，选择新增模座，即可在属性管理员选取需要的模座，在供货商的选项中即可看到有许多知名的模座厂商，如FUTABA、DME等，如图二。IMOLD数据库中标准模座里所有的零部件尺寸、外观都是依照这些市面上大家熟悉的大厂标准模座所制定，这么多的标准模座大厂又以FUTABA为大家最为熟悉，所以也将以FUTABA为例做为模座设计范例说明。

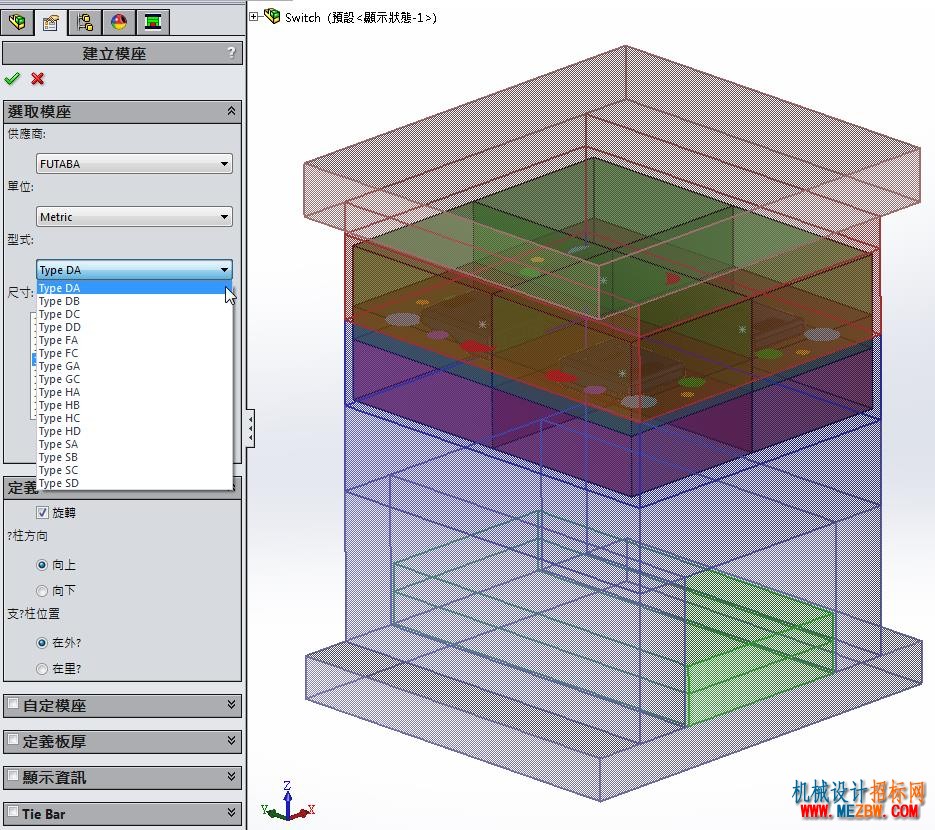

选择FUTABA后可以在型式中选择适合的Type，如图三，这些Type当然就是由FUTABA所制定的，共有16种模座类型系列可选择：大水口模座”S”系列有 SA、SB、SC、SD 型；小水口模座”D”系列有DA、DB、DC、DD 型及”E”系列有 EA、EB、EC、ED 型；简易小水口模座”F”系列有 FA、FC 型及”G”系列有 GA、GC型。在这里也简单的介绍这些模座的特性。

大水口模座

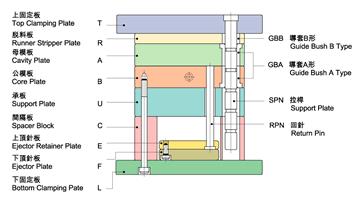

特点为流道闸在模具固定边和可动边的分割面上，因为模具主要部分以固定边和可动边组成的，所以称为大水口模座，示意如图四。

小水口模座

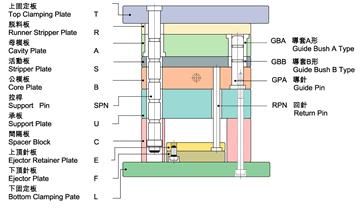

此种模具除了分割面外，另外平面上配置流道。每次A、B板打开时，此面亦打开并取出凝固塑料料。PG的标准类型，D系列有脱料板，E系列没有脱料板。母模板和公模板打开时，流道溶料从成形品自动去掉，示意如图5。

简易小水口模座

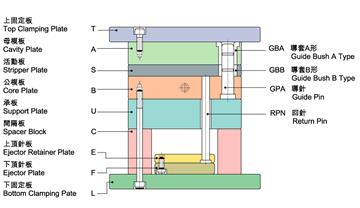

没有导针、 拉杆兼导针功能，侧面方向的行位形块, 水孔等加工范围较大，示意如图6。

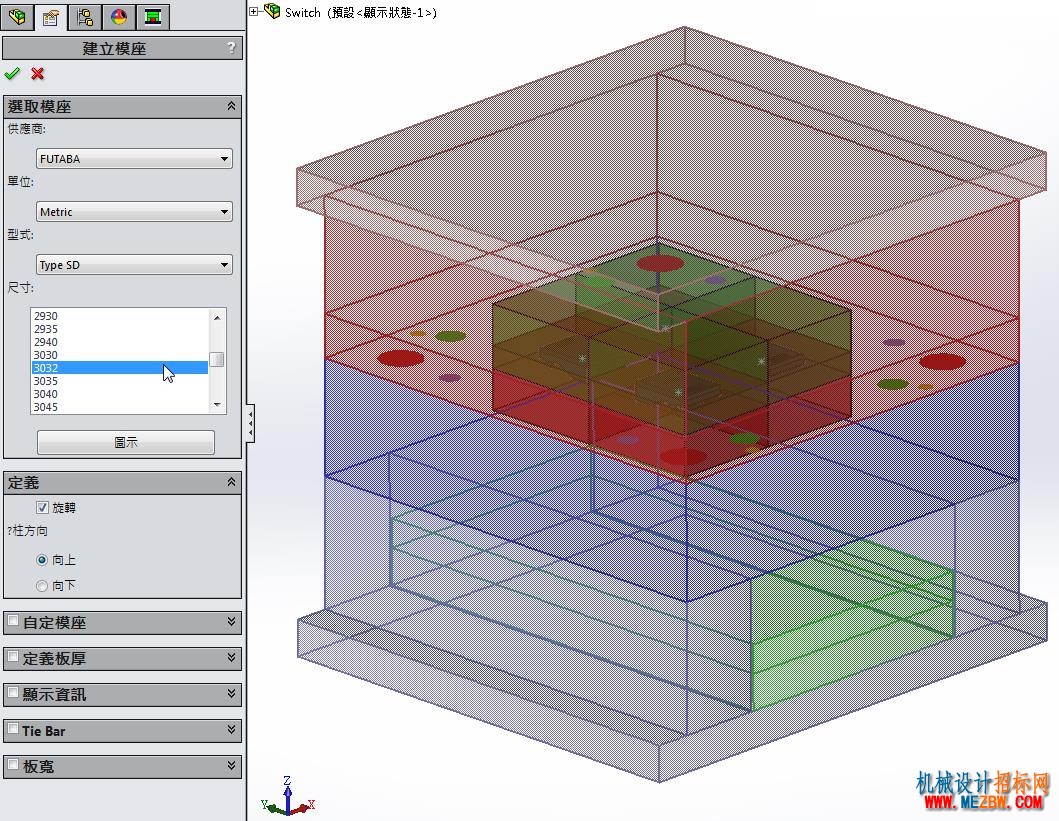

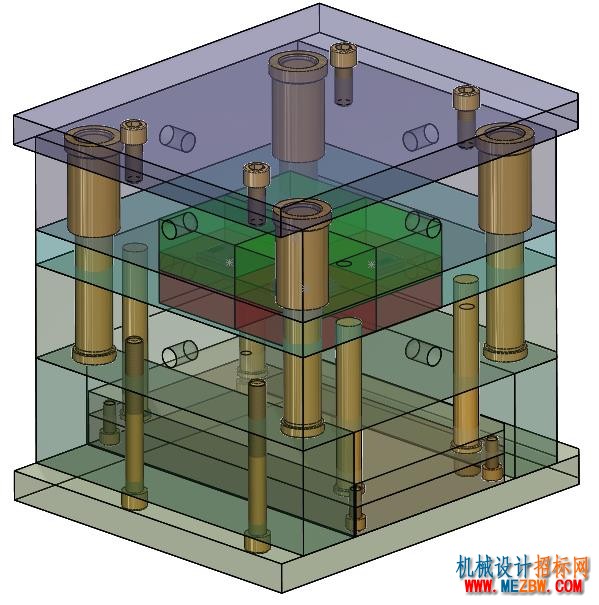

使用者只要依照模具的需求选择模座型示，接着可以依照需求选择模座尺寸，如图7，再按下确定即可快速产生包含模板、导柱、导套等的整副模座，如图8。

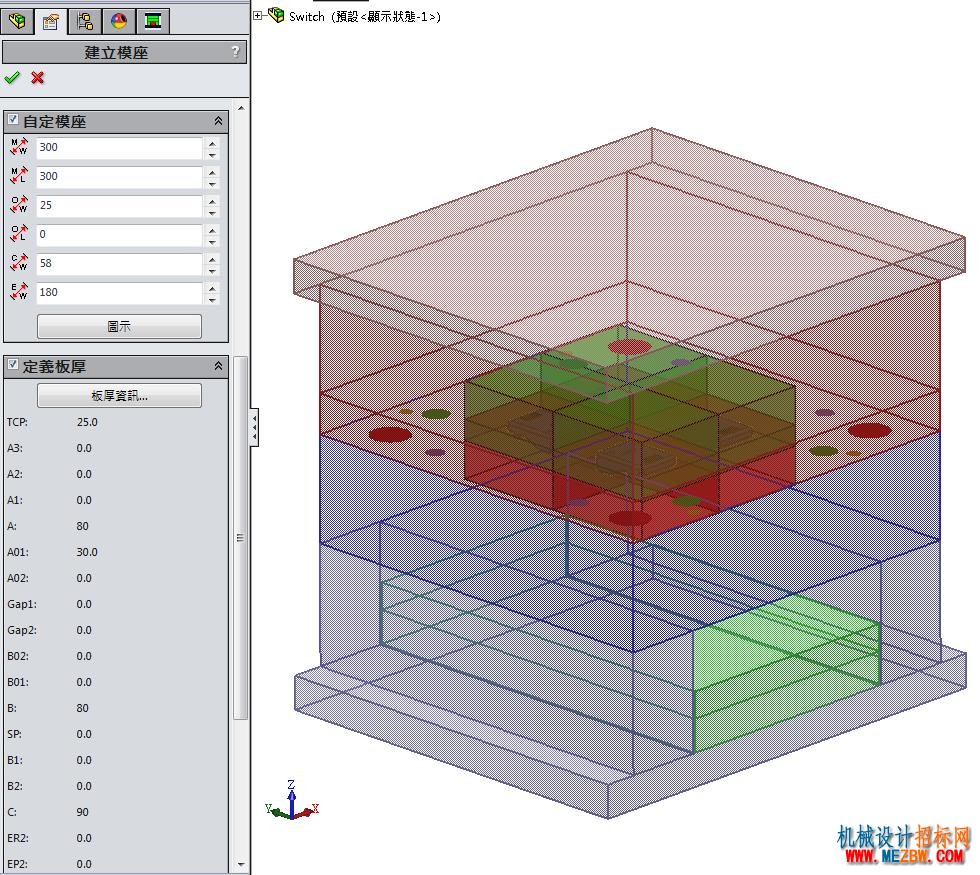

而虽然说这些都是标准模座的尺寸，但是还是可以依照设计者的需求修改模座的所有尺寸，只要在建立模座时，将自定模座与定义板厚打勾，就可以自行定义模座的所有尺寸，如图9。

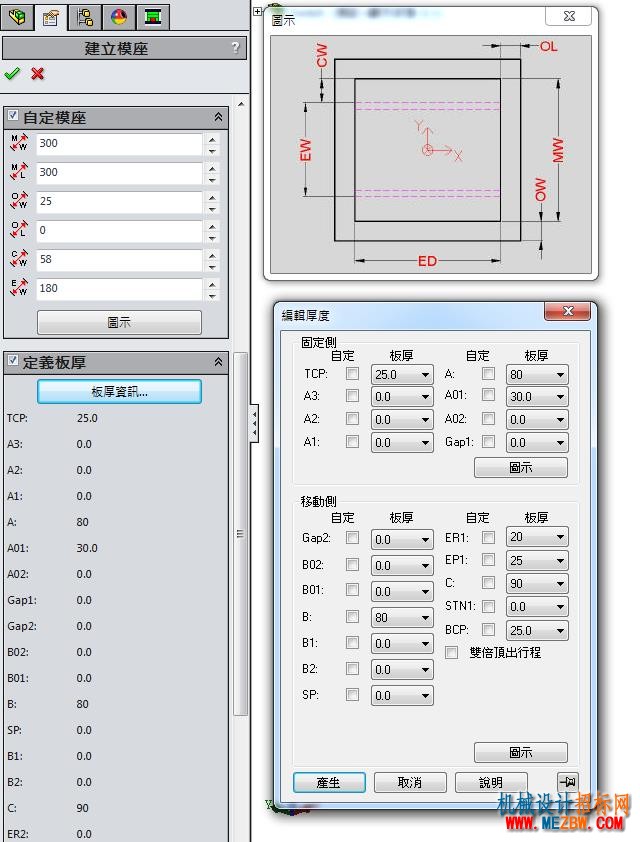

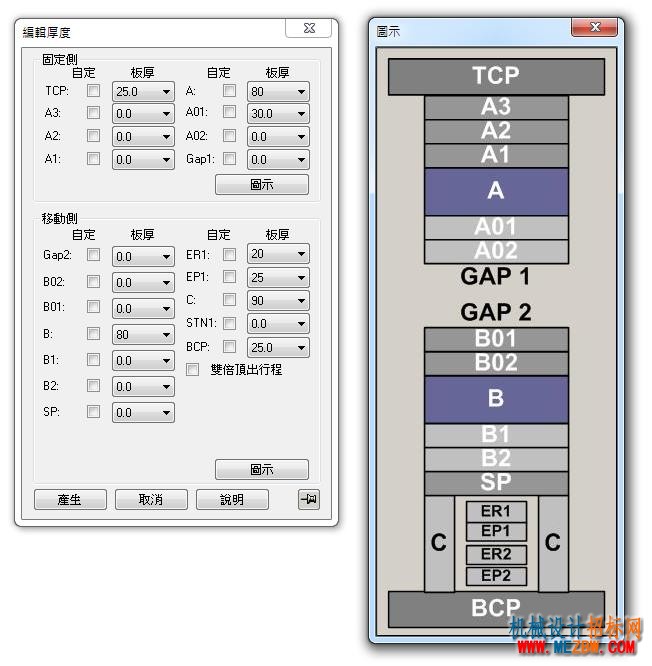

点击”图标”与”板厚信息”就会显示出修改选项，设计者可以依据图标修改需要的相关部件，非常的便利，如图10与11。

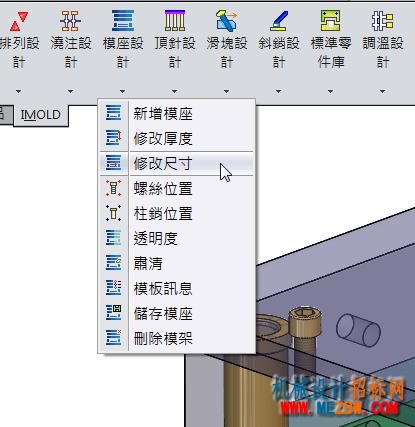

完成模座后，若是有需要修改相关尺寸，还可以利用”模座设计”里的”修改厚度”与” 修改尺寸”…等功能修改模座尺寸，完全不需要进入草图编辑或是特征编辑修改，如图12。

透过以上IMOLD的基本的模座设计操作与介绍，各位应该对IMOLD有基本的了解，也应该体验到IMOLD数据零件库的强大与便利性，不只是快速的产生出标准模座，还可修改尺寸，修改成设计者理想的模座。
