《solidworks正树问答500+》146 为什么放样是扭曲的？

2015-1-15 11:15| 发布者: halfsmoke| 查看: 3587| 评论: 0|原作者: 正树

摘要: 为什么放样是扭曲的？这是我的草图放样后怎么成了这样？ A这个一般做法是添加引导线，通常需要精确曲面的时候，用引导线来限制尺寸。还有一种方法是添加接头，看这个例子：注意两个绿色的点 ...

为什么放样是扭曲的？这是我的草图
《solidworks正树问答500+》146 为什么放样是扭曲的？

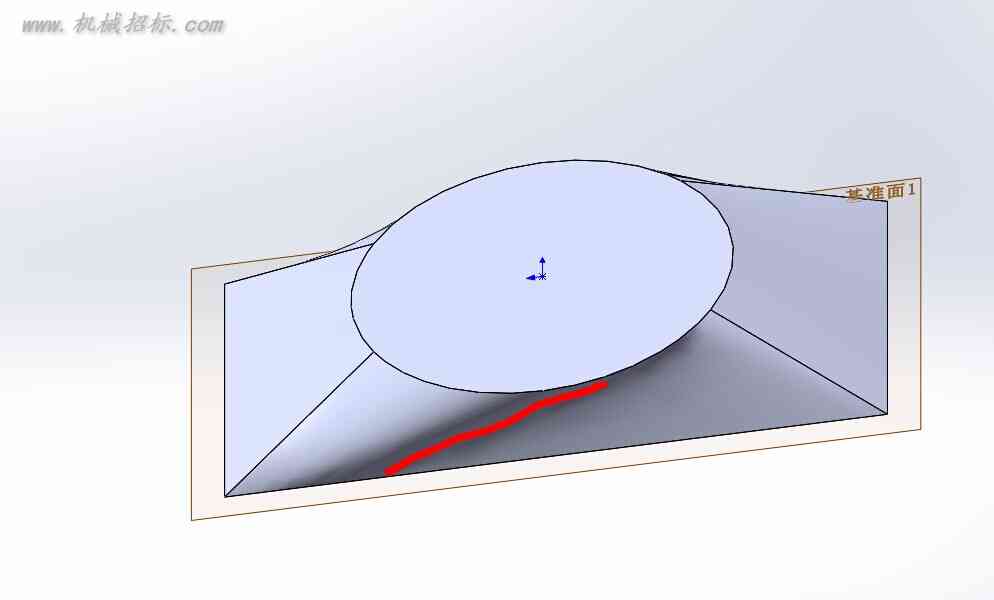

放样后怎么成了这样？
《solidworks正树问答500+》146 为什么放样是扭曲的？

A这个一般做法是添加引导线，通常需要精确曲面的时候，用引导线来限制尺寸。 QQ图片20150115110239.jpg

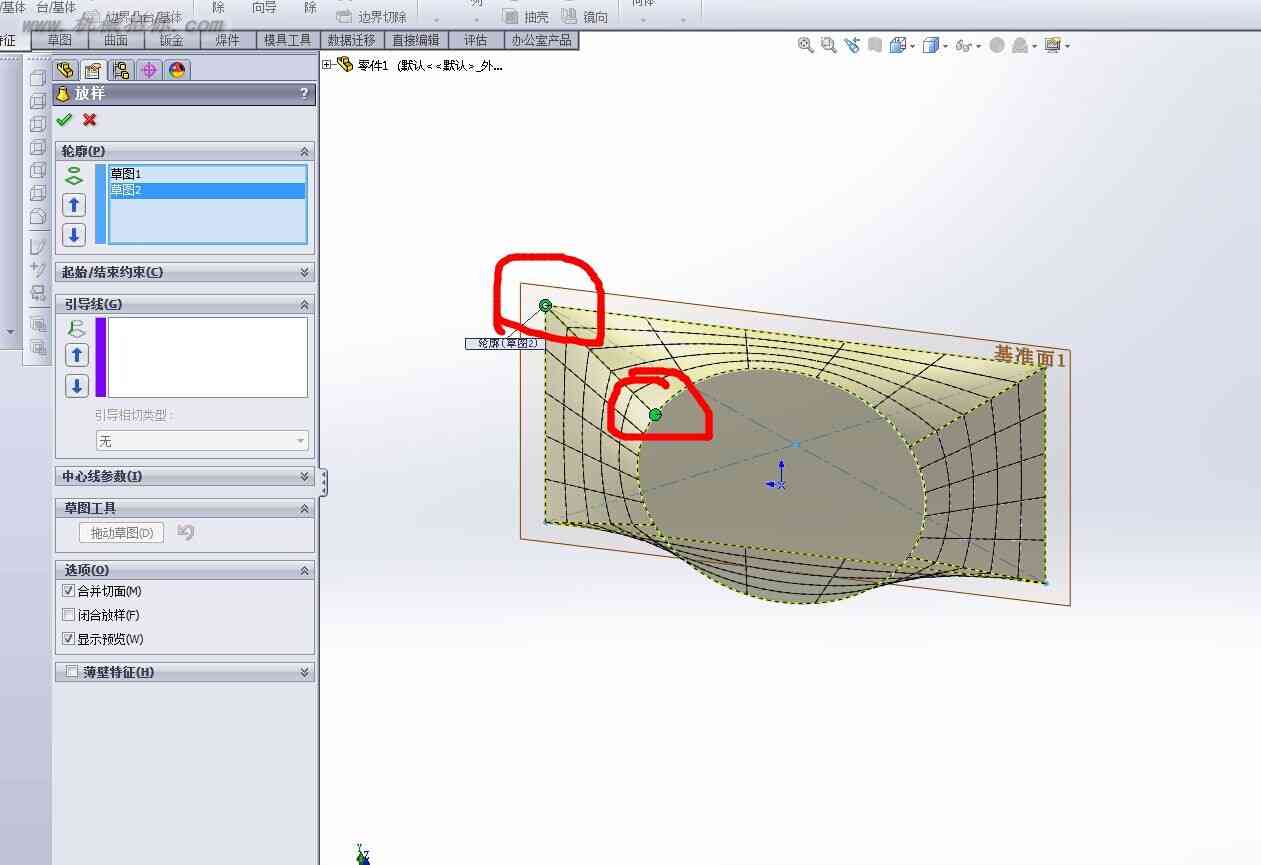

还有一种方法是添加接头，看这个例子：

注意两个绿色的点

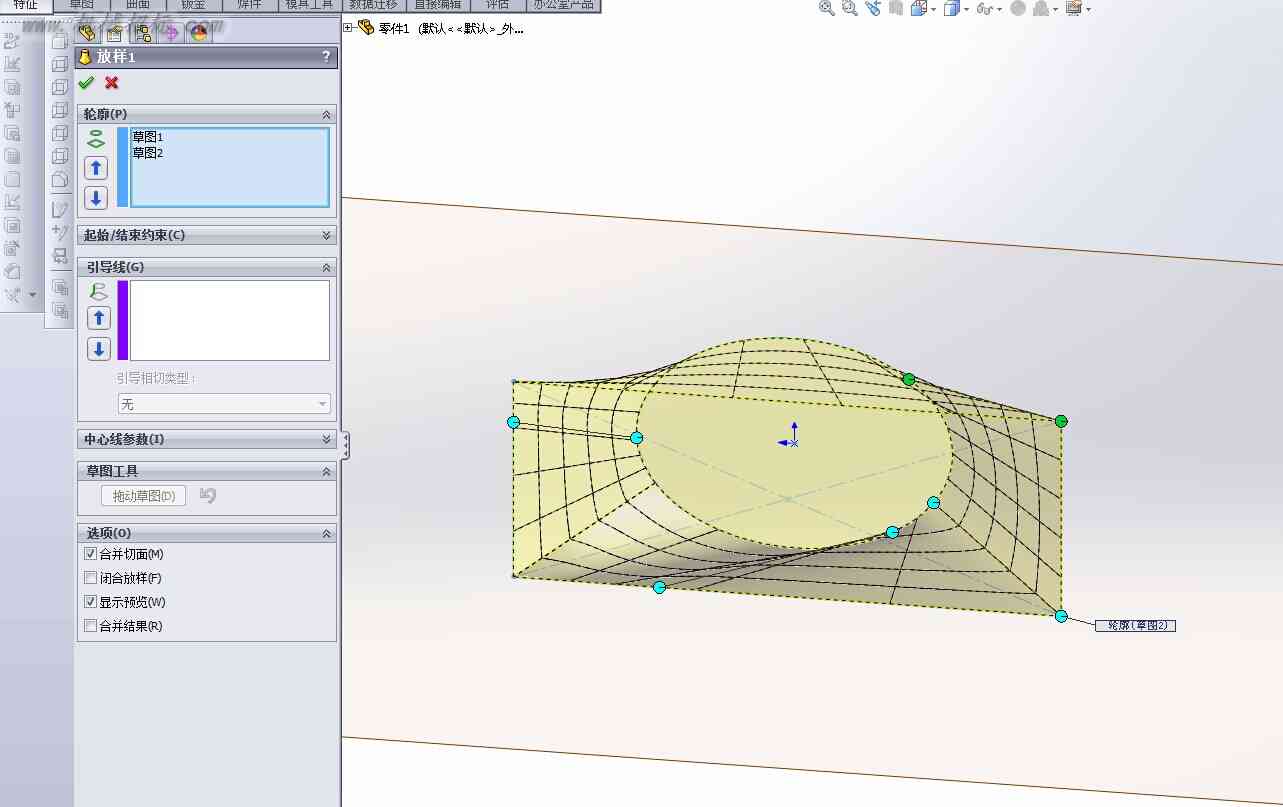

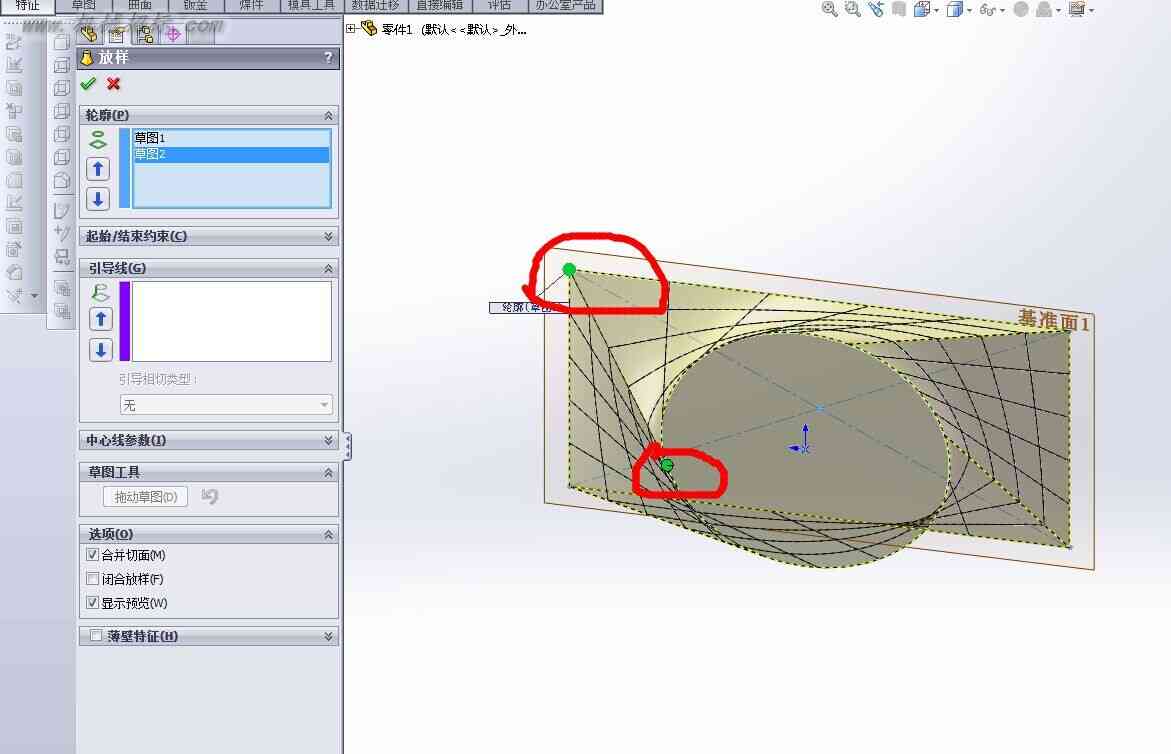

我可以扭成这样。当然我还可以扭成这样：
