| 机械设计招标网原创出品，当前版本:20150713_V1（文件数2537） 亮点：  海量技术要求；GB、迈迪、COSMOS等16大材质库；GB焊接库；工程图完美链接零件属性； 自定义属性通过excel自定义添加； 工程图映射导出dwg； 绘图标准基于ISO； 通过属性编辑器快速修改已有零件属性值； 阪上、派克密封圈（有待完善）整个设计库及各类模版有290M，内容丰富繁多，我们工程师多年使用SW的积累。 ……  下载说明： V1版本含文件2537个，如果文件数不同则非本站V1版。由于设计库内容庞大、细节繁多，我们虽然不断修改，仍然可能含有部分纰漏，版本更新，将通过我们的微信公众账号(jixiezhaobiao)，向广大SW使用者们推送最新版本，或者通过以下链接直接访问： https://www.mezbw.com/thread-2486-1-1.html 任何BUG反馈，或使用方法咨询，请登陆本站发帖说明。提供更多库文件的网友，我们将馈赠我们的VIP账户作为小小酬谢。 邮箱：hr@jixiezhaobiao.com 声明：本设计库出品自机械设计招标网，转载请注明出处。 下载地址请查看原帖正文 https://www.mezbw.com/thread-2486-1-1.html
关注我们的微信公众号（jixiezhaobiao），输入“sw设计库”，可免注册下载。 适用对象： 1， SW版本高于（含）2013者，可以完全适配本设计库及模板，低于2013亦可使用材质库，焊接库等。 2， 零部件属性值设置乱，工程图属性链接失败的SW零部件。 3， 做机械的基本功是仔细，没有仔细的功夫，不知道细心阅读的设计，请跳过。 4， 本站有很多台湾朋友使用繁体系统，遇到问题的时候，请首先考虑路径问题。 内容说明： （为匹配贵公司的其他图纸，黄色部分请自行修改） 1. 零件，装配体，工程图（A1，A2，A3，A4）模板 零件模板：

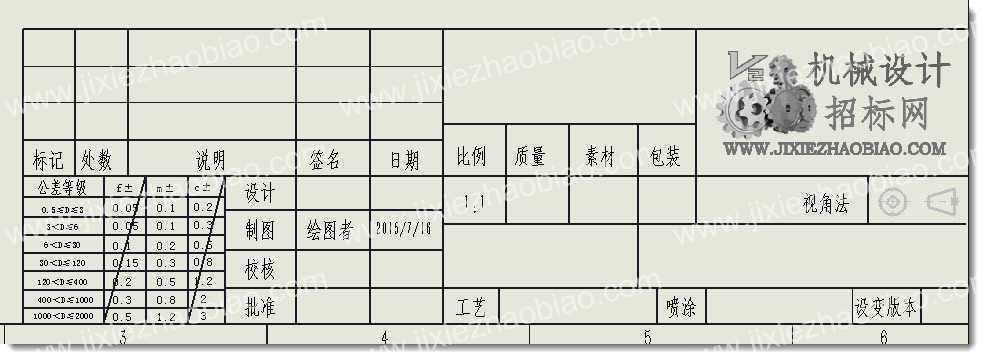

装配体模板： d) 自定义属性：设变版本，名称，设计者，设计日期 e) 配置特定属性：图号，型号，材料，质量，成本价，包装，图纸记录，备注；购入价，来源（此两项需要购入判断） 工程图模板：（我们做了2套工程图模板，V1包含修订表，但我们还是推荐V1.5版本） g) 属性：制图，绘图日期，修订版本 h) 字体选用汉仪长仿宋体（为了让工程图转化为其他、如dwg的时候，最大程度的兼容，推荐选用宋体，或仿宋；这个长仿宋体，原本就不是什么国标要求） i) 工程图表格属性值，除制图，和绘图日期链接到工程图属性外，其他属性均通过公式连接到零件及装配体。 j) 添加设计变更修订表。 k) 采用第三视角视图 2. 焊件轮廓： 3. DWG映射模板： 用于直接导出到DWG文件，并区分图层，对应上色。 4. 材质库： 5. 标注样式库（快速增加公差）常用公差类型可以在制图时添加文件夹位置。 6. 设计库 a) 表面处理加工尺寸 b) 成型工具 c) 粗糙度 d) 技术要求 e) 密封件（带配置的派克密封圈、阪上密封圈） f) 特征库 g) 形位公差 7. 修订表 8. 自定义属性文件：可快速修改已有零件属性，匹配工程图模板 9. 图纸格式：如果图纸大小不合适进行更改图纸时用；    安装说明： 1， 本套模板的位置，请放置D盘根目录（D:/ 机械设计招标网SW设计库）静态文件不会造成系统碎片。 2， 本套模板的文件夹名称，建议新手不要修改。（文件夹名称=文件路径，而非相对地址。修改文件夹名称，将造成部分功能失效，比如自定义属性模板） 3， 各个文件夹可以在 【选项】/【系统选项】/【文件位置】的下拉菜单里--添加或者修改（文件模板）、（图纸格式）（设计库）、（材质数据库）等等的位置； 4， 设计者在零件、装配体模板的自定义属性里填上姓名； 5， 辅助设计在工程图模板的属性，绘图者填上自己的名字； 6， 零件材料的选择由设计人员在零件设计时在零件模板左侧的“设计树”里选择好，不用在零件属性里再继续添加材料； {注解：零件材料的选择由设计人员来选择，防止由辅助人员拆图时不懂设计人员的意图而选错材料} 7， 材料明细表的添加可以在绘制装配图时在左侧选择它的位置，只需选择一次，以后就默认这个位置； 注意： 1. 零件及装配体自定义属性里链接的东西不能随便改，才能保证零件与工程图属性顺利链接，材料直接链接到了零件模板设计树里的材料，所以设计人员必须在设计零件时就选择好材料； 2. 零件及装配体的名称必须用中文，工程图模板的名称链接的就是文件名称，不能在自定义属性里随意添加名称等其他属性； 推荐文件保存方式： 1，3D零件文件的文件名，这个可直接命名为零件代号（罗马字数字）+工件名称（中文），如需建立标准件库，标准件库中，文件名称是不允许相同的； 2，工程图名称与零件相同，不要将十几张工程图，建立在一个文件里。 solidworks设计库V2版本预告： 1， 钣金零件展开模板 2， 自定义折弯系数表 3， 图纸图号命名规则 4， 设计检查库 5， 批处理修改已有零件属性值 6， 批处理修改已有工程图图纸格式 ……  [attach]8051[/attach] 想不想看看关于设计库，我们提供的更多资源？ https://www.mezbw.com/topic-swsjk.html |
