KeyShot轻松5步获得焦散线

当你开始在KeyShot中创建逼真的渲染效果时，参考现实生活对象、环境和照明是一种能够确保渲染结果精确的好方法，这时候会产生一种自然现象，那就是焦散线：来自高反射或折射材质的集中光线。例如，来自白色桌布上葡萄酒杯的光模式，或者在一个晴朗的天气里，来自泳池底部的移动光模式，就叫做焦散线。

虽然不是针对所有的渲染，但焦散线能够给某些场景添加很多逼真度，包括玻璃、液体、宝石和闪闪发亮的金属，如果你觉得焦散线很难设置，今天我们就一起来看看5步骤实现最佳效果的可能性。

KeyShot五步获得优秀的焦散线

要想在场景里实现焦散线，需要考虑5个主要元素：

1、确保准确的模型细节

2、应用折射/反射材质

3、设置强烈的光源

4、添加焦散线捕捉几何图形

5、使用正确的照明预设

1、确保准确的模型细节

首先，确保你的几何图形使用真实尺寸建模而成，细节方面要准确。模型的精度很重要：宝石的边缘要锋利，清晰部位的壁厚也要明确，大小/规模比例为1：1，模型的细节越多， 你的焦散线结果越精确（越有趣）。

2、应用折射/反射材质

清晰部位（实心玻璃、液体、宝石、绝缘体）使用折射材质，结合正确的折射率（IoR），以便复制真实的材质属性。IoR是一种现实生活中的测量单位，因此可以参考这些数值实现最精确的结果，大多数KeyShot材质都包含真实的IoR值。

处理宝石和色散材质时，ABBE系数会定义材质中的色散数量。KeyShot库中的材质预设，如钻石，会包含正确的ABBE值，数值越小越显示更多色散，数值越高创建的色散更少。

金属材质也可以用来实现焦散线：没有粗糙度的光滑表面能够更好地显示结果。例如，手电筒通常有光滑的铬反光镜，能够帮助集中光束—我们可以在KeyShot里重新创造。

3、设置强烈的光源

当HDRI里有强烈的光源，或者本地/物理灯光在场景里被应用到几何图形时，焦散线将最为明显。

使用HDRI提供灯光时，找到具有非常强烈光源（如太阳）的环境，对比晴朗天气里葡萄酒杯的真实效果和阴天天气里葡萄酒杯的效果，你会发现强光会让焦散线更加明显。

使用本地/物理灯光时，最佳效果将通过使用点光或IES看得见，集中的光源趋向于创建集中的光束，因此这两种灯光类型在实现焦散线的时候作为光源是极好的。

4、添加焦散线捕捉几何图形

为了在场景里查看完整的焦散线效果，使用一种几何图形来“捕捉”焦散线，并且让它们可见，这样可以尽快添加简单的地平面（编辑 > 添加几何图形 > 地平面），或者在3D建模软件里创建一个平面或盒子来充当地面。记住，焦散线在非金属材质以及不太亮或不太暗的材质上表现得最好。

5、使用正确的照明预设

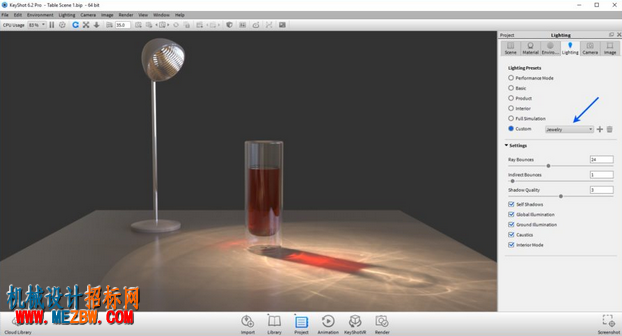

设置好模型、材质、光源和地面之后，接下来进入到KeyShot的照明预设获取最终效果。在项目窗口 > 照明选项卡下面，确保启用了焦散线复选框，室内照明模式预设也同样有助于实现最佳焦散线效果。

另一种获取优秀效果的方式是使用珠宝照明模式预设，这种预设已经启用了很高的光线反射、增强的阴影质量、全局照明、焦散线，以及室内模式。

利用最大采样值或最大时间来渲染你的图像，因为相对于高级控制，它会给你更好地结果。室内模式仅适用于最大采样值/最大时间，因此KeyShot会提示你使用其中一个。
