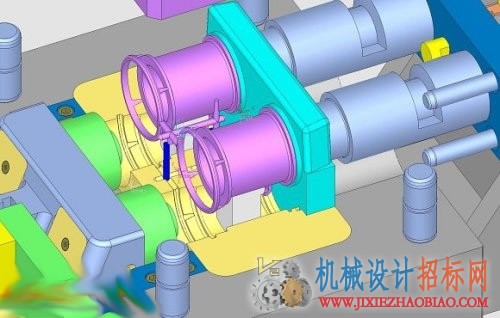

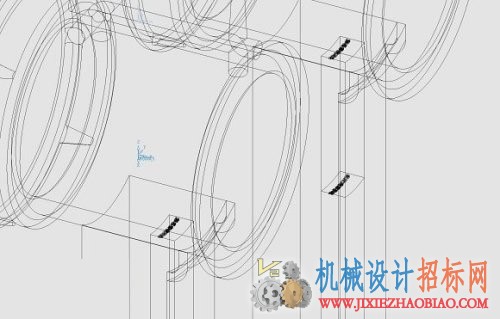

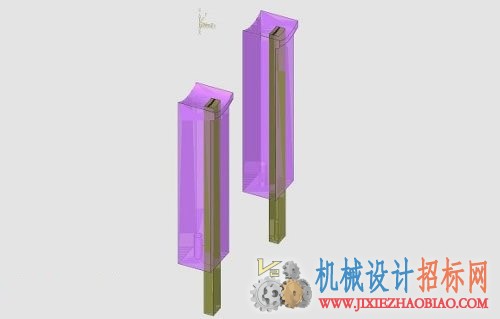

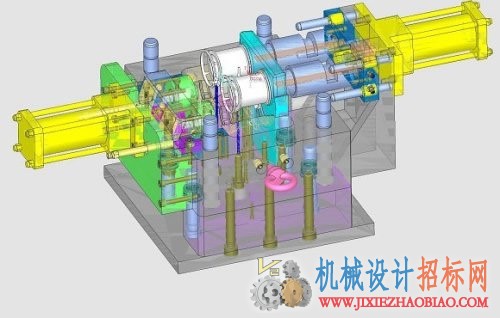

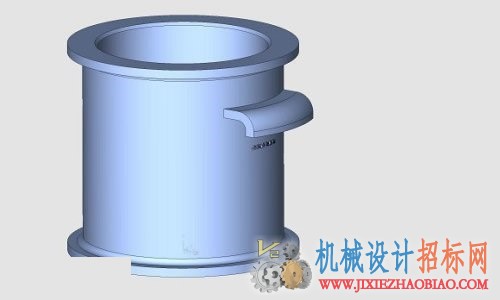

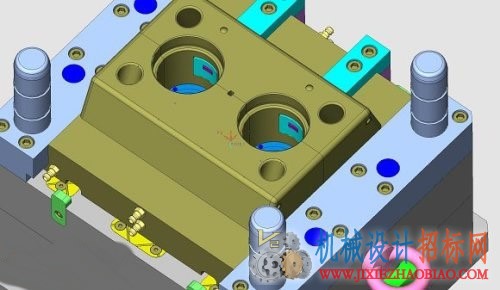

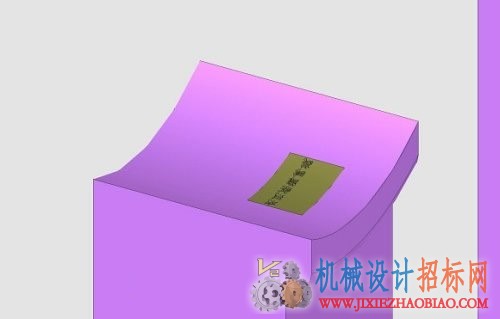

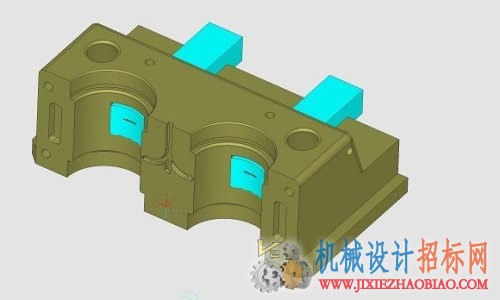

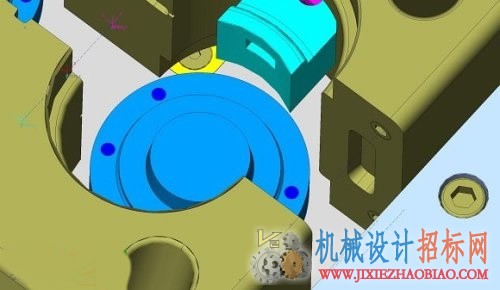

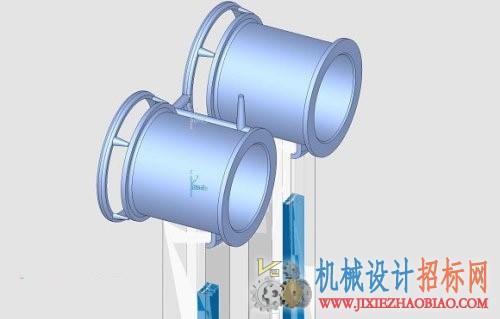

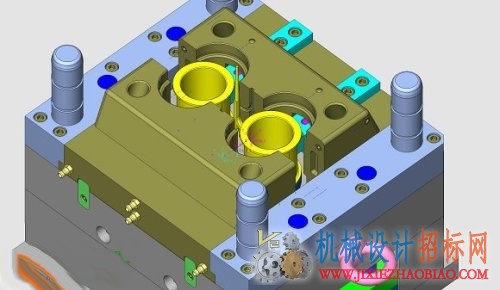

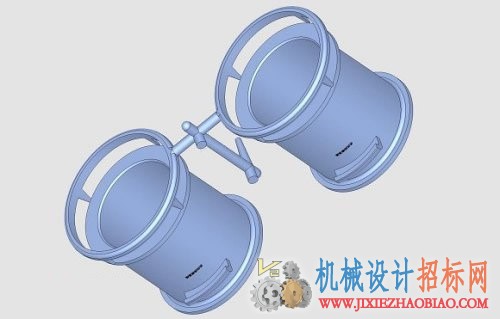

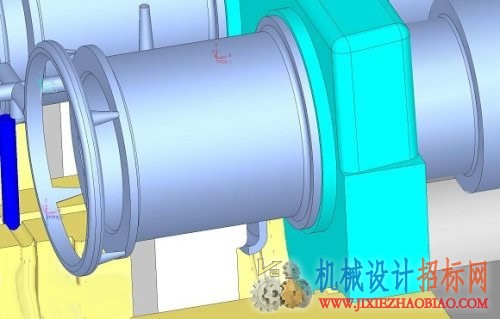

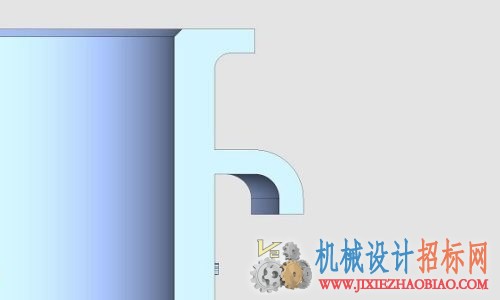

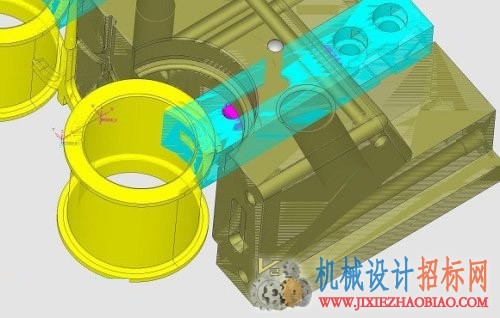

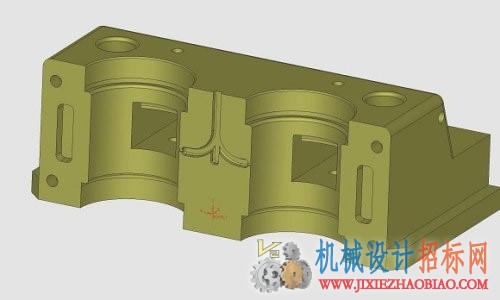

第二十八篇 游龙戏凤 轻舟已过万重山 设立在东莞厚街的德国公司TTI是一间颇具规模的工厂,主要生产吸尘器,是我们公司的大客户。那时,我和罗延超先生一起创办的《国辉模具公司》也已经具有一点规模,在深圳地面上有了一点小名气。我们和TTI的关系是比较密切的。当时,出于商业目的,罗延超经常会在圈子里吹嘘,国辉公司的上海来的查鸿达工程师是怎么怎么的有本事。把我吹嘘得好像是天下第一了。这当然引起了很多人的好奇和不服。TTI的阿贵就是其中的一个,他是产品设计的主管,香港人,和我也算是一对“欢喜冤家”了。经常与我“隔空过招”,他好几次对朋友说:“我不相信查工是什么模具大王,我设计的产品一定要将他难倒,看他怎么办?”罗延超听到后笑嘻嘻地说:“好啊,你放马过来好啦,只要你产品设计得合理,再难也不怕。”其实罗延超这样讲,完全是一种生意手法,另外的层面,他也想探探我的“底”到底有多深。这不,阿贵的“阴招”来了,这次是一个吸尘器上的“出风口”,为了将问题看得更明白,我将它简化了,如下图: 我说他“阴”,阴在哪里?我们来将它剖开看看: 首先,用大滑块来分二边是分不开的,假如在大滑块上再做一个斜滑块(滑块上的斜顶),向下滑,也是不行,刚好被几个字挡住了,这才叫“阴”。他这是存心来“考考”老查的。 阿贵绝对是个非常专业的大行家,能够在TTI坐上设计主管的“宝座”,肯定是有几把刷子的,他对塑料产品设计和模具设计都是非常的熟悉,其实这次他是跟我开开玩笑的,想看一下老查搞不定时是怎么一副嘴脸。其实按正常情况只要将“字”偏转过一个角度就可以了。但是他偏不。 我们国辉公司也是有一个很强的设计团队的。当时单单设计部画图的就有100多人,其中有五六个很“强悍”的高手。但是看到这个产品图后都傻了眼,怎么办? 那时Pro/e软件刚刚出来,我还算比较前卫,虽然操作还不太熟练,但是转来转去看看产品还是可以的,有了这个“宝贝”,好像看到“实物”一样,考虑模具结构可方便多了。毫无疑问,大滑块一定是这样的: 根据目前现有的条件推理,我设想了在这个大滑块中间一定有一块不动的镶件,装起来就像下图一样: 当滑块分开时肯定是这样的 模具结构的基本的大方向可能就是这样了,但是,这个时候产品还是脱不出来,因为还有那几个字扣住在里面哪!这个死阿贵,真是太厉害了,真所谓道高一尺魔高一丈,我最终还是想到了一个好办法,我在这个镶件内部再做一个小滑块,这个小滑块与外面的大滑块是靠销钉联动的,那个不动的镶件上有一条让销钉移动的槽,这样,当大滑块向外移动时,小滑块也同时向外移动,镶件却原地不动。这时,字的上方就产生了一个空间(4.5毫米),让产品可以向上移动,产品就可以脱出来了。 整个动模如下图: 开模时是这样的: 这时产品已经完全腾空了: 其实现在讲述的产品是被我简化了的,真实的产品的形状还要麻烦一点点,这里略过不谈。模具是由一个叫谢庆荣的年轻师傅做的(现在是国辉公司的项目部经理),其实模具的关键问题就是设计,设计方案考虑完善了,加工起来并不是很困难,一个月就搞定了。试模成功的当晚,我们在明珠市场旁边的夜排档吃宵夜庆功,那晚阿贵也来了,都喝得酩酊大醉。后来阿贵和我成了莫逆之交,TTI和我公司的生意也越做越大。 事隔15年后,2008年在江苏省常州市举办模具设计比赛,我有幸参加命题。我将该产品也作为考题之一进入考题评选,居然被选中了。令人叫绝的是,居然在比赛的作品中还有比上述更好的方案,我现在拿出来和大家共享。这个方案的产品是横过来放的,采用的是4点端面进胶的形式,从成型的角度看,比我当初的做法要合理得多。请看下图: 它的主要的脱模原理是将前一方案的不动的镶件变为向上的顶块,中间的“字块”做成不动的,直接固定在动模底板上: 好像是经过变形的推管和推管内针一样: 脱模时,“推管”向上将产品顶起,“字”块还是留在下面,模具结构变得非常简单: 这时“字”与“字块”退下去产生的方孔之间有4.5毫米的空间: 这时候产品只要向右移动3毫米,就完全脱开了。由于产品的重量,自动会掉下来。真是个绝妙的方法。 模具的总结构图如下: 现在我和阿贵都已经退休了,我后来将这套模具的结构发给阿贵看,他也是赞叹不已,真是长江后浪推前浪,后生可畏啊! |
