《solidworks正树问答500+ 》279，图片转CAD的方法

halfsmoke

有这样的软件，确实有，曾经我们招标网的设计库中，也附送这么个软件，但失败率极高，主要是渐变颜色的控制，用我们找的软件，非常不灵。所以，大道归一，查了这么个Photoshop+AI的方法，很灵，也很麻烦，但起码我们可以通过过滤渐变色的方法把影响判断矢量的部分干掉……用了photoshop2018以后，我才发现原来现在ps已经这么牛了

第一步：我们到网上下载一张哆啦A梦的图片，右键另存至本地。

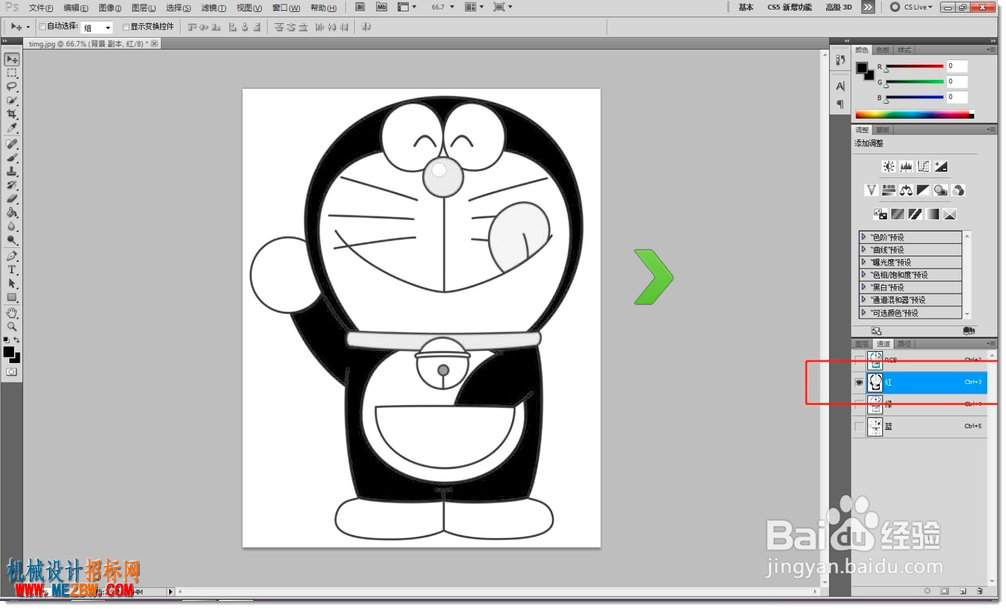

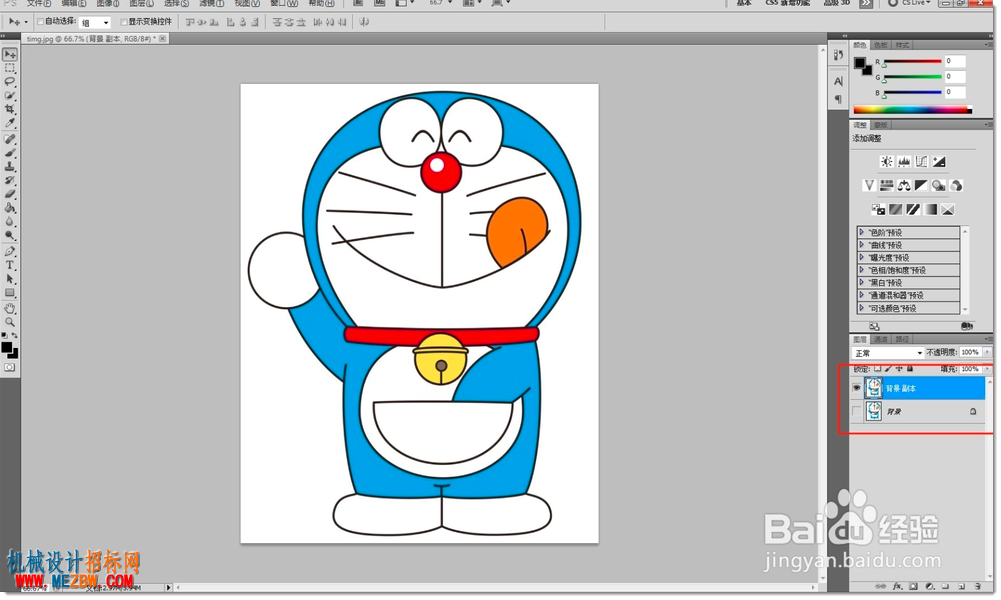

第二步：用PS打开，复制个图层，把底图层关闭。然后转到通道选项卡，可以看到红色的比较能清晰的表示整个轮廓。

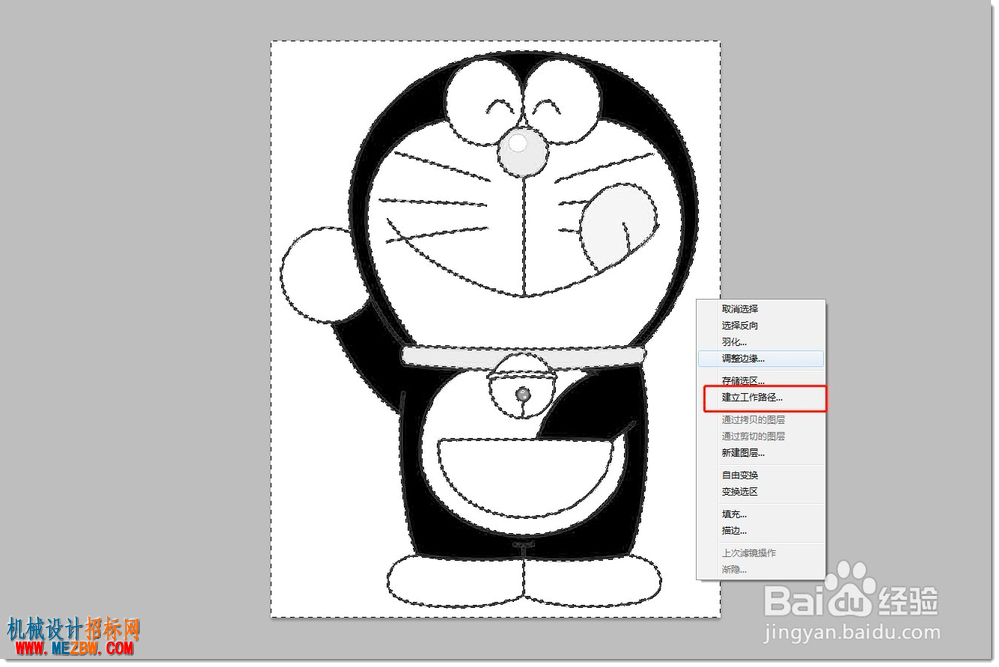

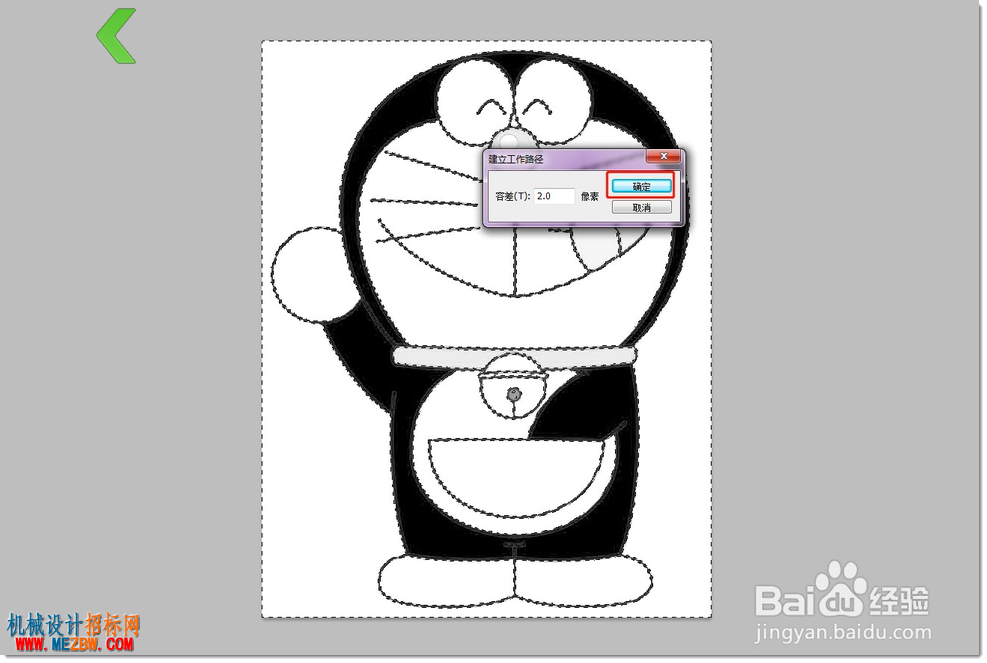

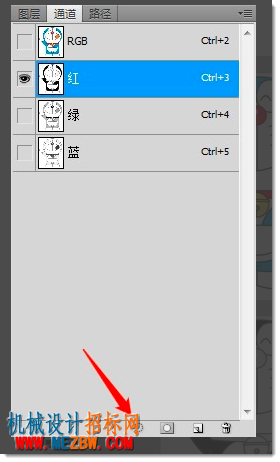

第三步：拖动红色的通道，拖到下面第一个按钮，把通道作为选区载入。然后右键建立工作路径，点确定。

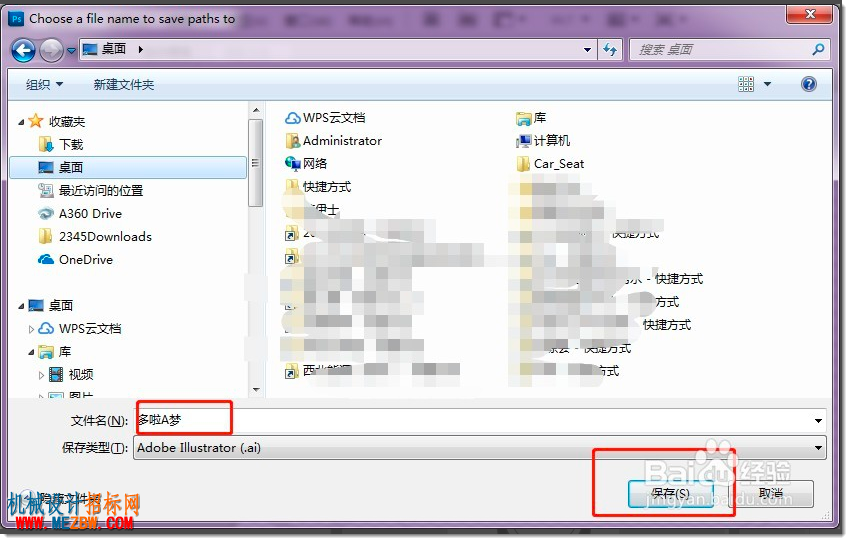

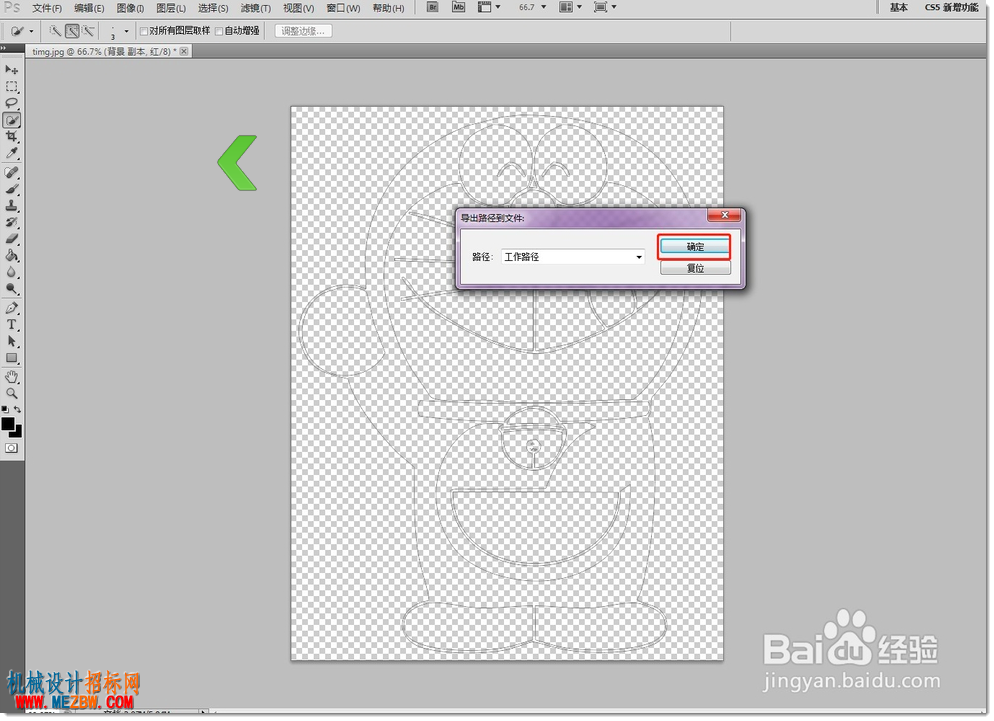

第四步：把图层关了之后你会看到描边的路径了，之后依次点击菜单栏：文件>导出>路径到Illustrator.点确定，把文件保存至桌面。

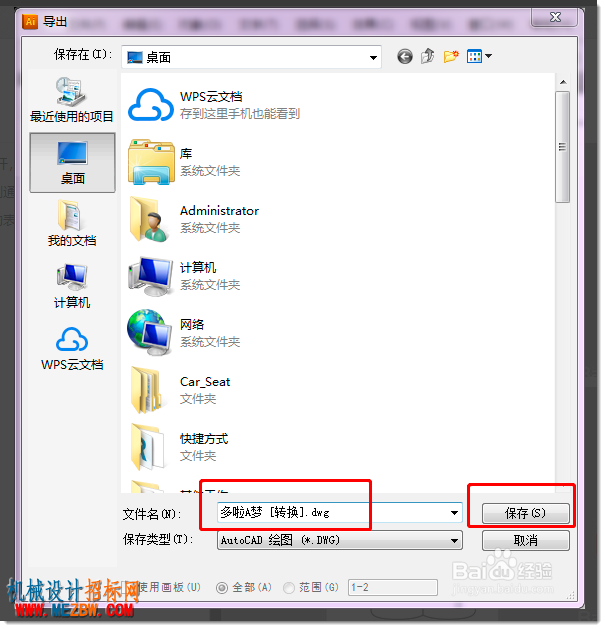

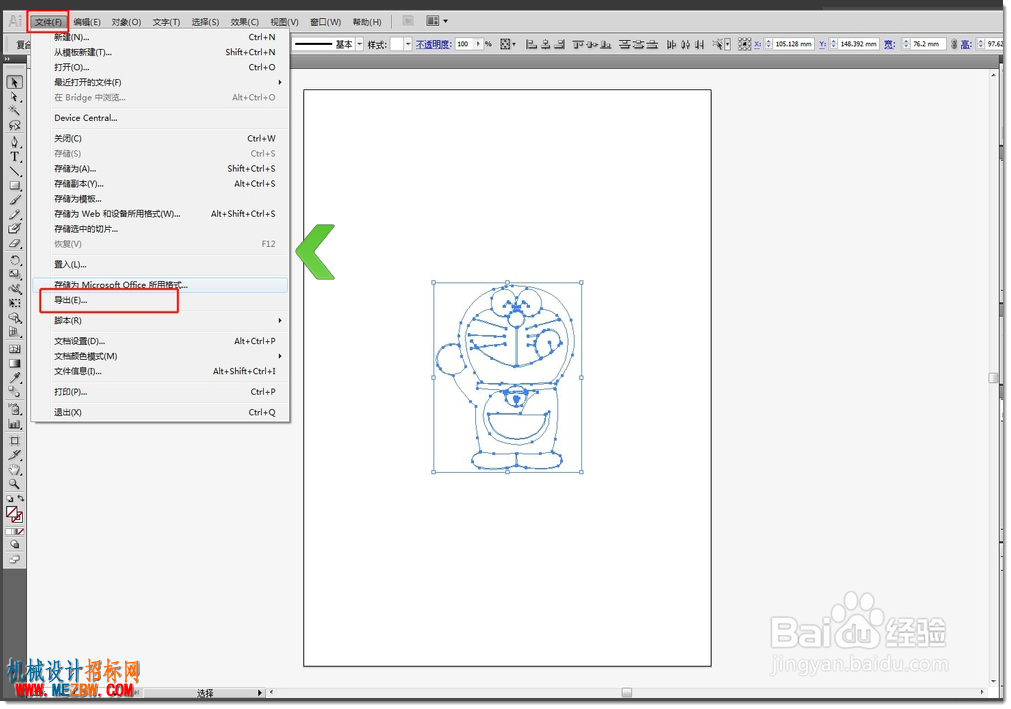

第五步：用AI打开PS保存的文件，点击菜单栏：文件>导出。导出DWG格式的文件至桌面。

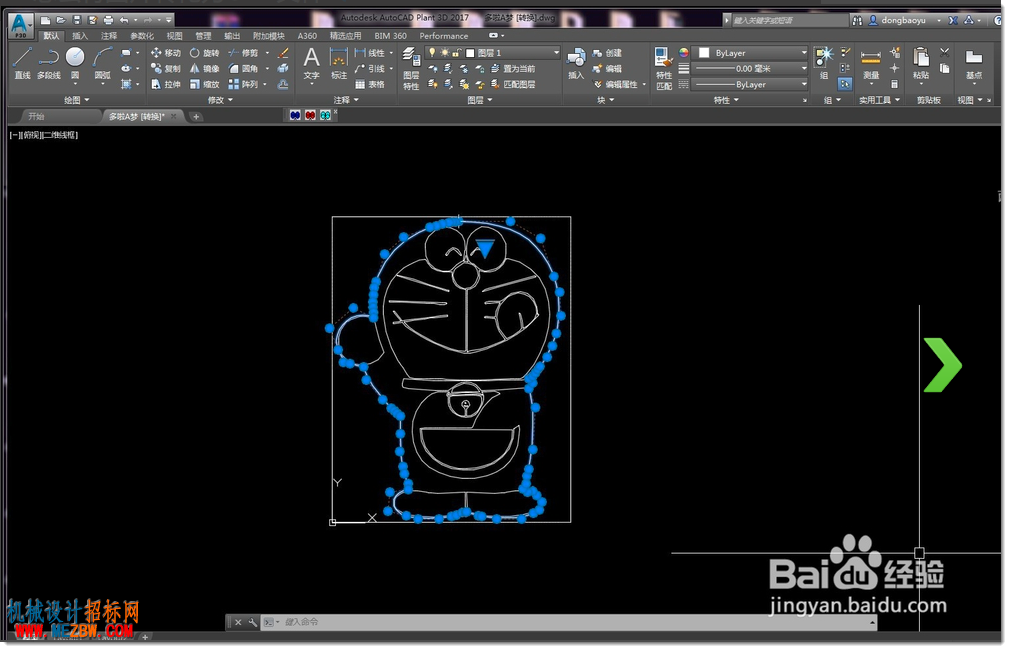

第六步：用CAD打开AI导出的文件，可以看出导出的线条是多线段形式的。之后的话你可以根据情况来选择是否需要填充。

7

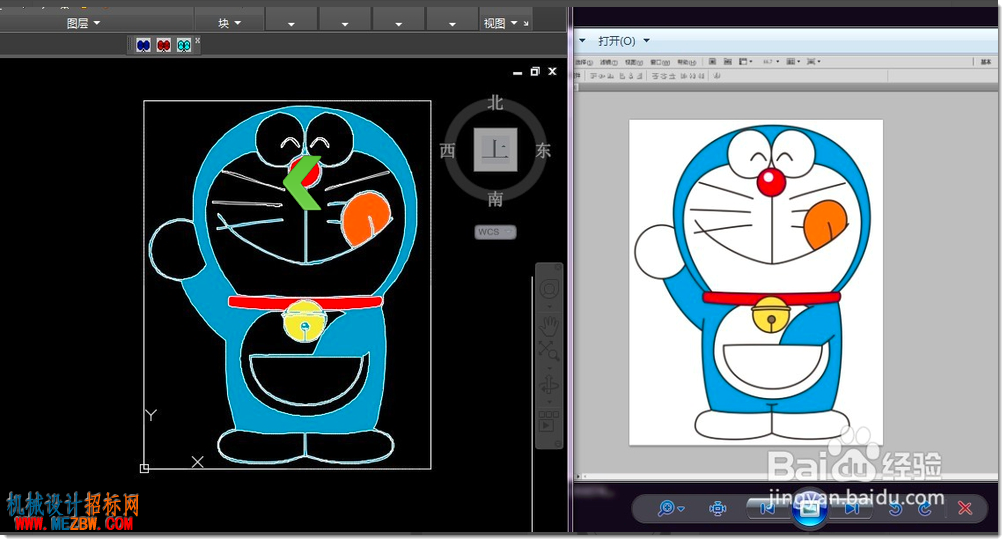

第七步：我试着填充了下，不太像，哈哈！
