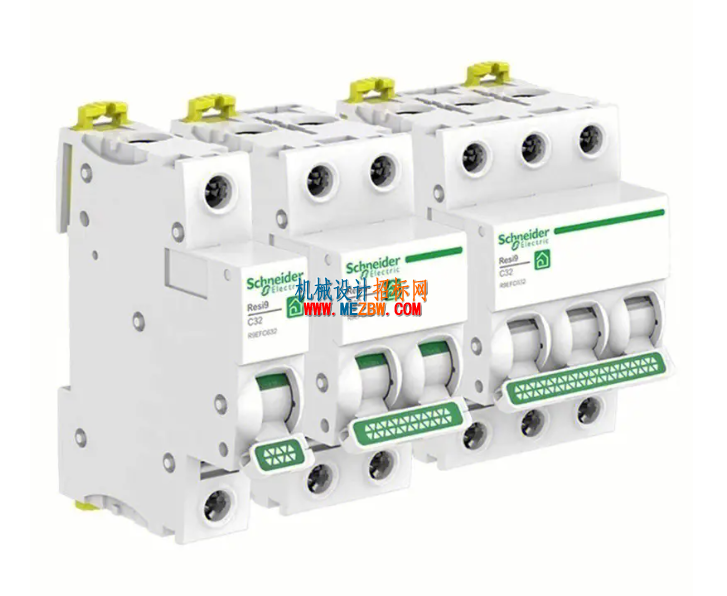

  断路器型号意义含义

    目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为：

    ①;产品字母代号，用下列字母表示：

    S;少油断路器；

    D;多油断路器；

    K;空气断路器；

    L;六氟化硫断路器；

    Z;真空断路器；

    Q;产气断路器；

    C;磁吹断路器。

    ②;装置地点代号：

    N;户内；

    W;户外。

    ③;设计系列顺序号：

    以数字1、2、3 表示。

    ④;额定电压，KV。

    ⑤;其它补充工作特性标志：

    G;改进型；

    F;分相操作。

    ⑥;额定电流，A。

    ⑦;额定开断电流，KA。

    ⑧;特殊环境代号。

    低压断路器https://www.misumi.com.cn/seojingtai/xiaoxingduanluqi.html：

    DW10系列框架式自动开关；

    DWX15、DWX15C系列万能式限流断路器；

    DW17（ME）系列万能式断路器；

    DZ10系列塑料外壳式自动开关；

    DZ15系列塑料外壳式断路器；

    DZX10系列塑料外壳式限流断路器；

    DZ20系列塑料外壳式断路器；

    DZ25系列塑料外壳式断路器；

    高压断路器：

    DW系列高压户外安装多油断路器；

    SW系列高压户外安装少油断路器；

    SN系列高压户内安装少油断路器；

    ZW系列高压户外安装真空断路器；

    ZN系列高压户内安装真空断路器；

    LW系列高压户外安装SF6断路器；

    LN系列高压户内安装SF6断路器；

    注：1、这里的部分型号现已停产，但还有在装的在用。2、外国引进、合资型号等未列入。

    补充：

   GW-110(III)W-630、

    G------隔离开关

    W------户外使用

   110---------适用于额定电压为110KV的系统中

    （Ⅲ）-------Ⅲ型（设计序号）

   630---------适用于额定电流在630A以下的系统中

   GN22-10/2000、

   G------------隔离开关

   N------------户内使用

   22-----------设计序号

   2000-----------适用于额定电流在2000A以下的系统中

   SW2-110II

    S-------------少油断路器

   W-------------户外使用

   2------------设计序号

   110----------适用于额定电压为110KV的系统中

   本系列开关中的II型开浏览米思米官网https://www.misumi.com.cn/学习更多电工知识
