齿轮传动类有限元分析案例

hyfjy · 发表于 2023-9-30 10:03:46

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

本人曾经做过各种类型的齿轮传动类共轭零件的静力分析和瞬态分析，欢迎交流，拍砖，以进一步提高分析技能。谢谢。

fch6304 · 发表于 2023-11-29 17:00:05

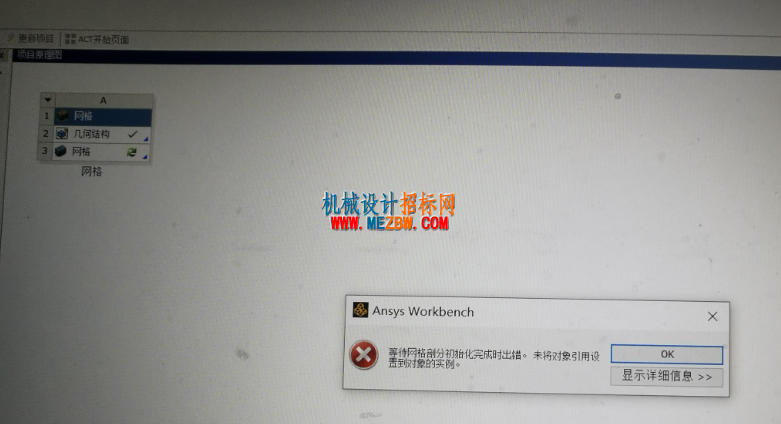

ANSYS Workbench在调用其它模块时候显示未将对象引用设置到对象的实例何解啊？

hyfjy · 发表于 2023-12-15 23:25:39

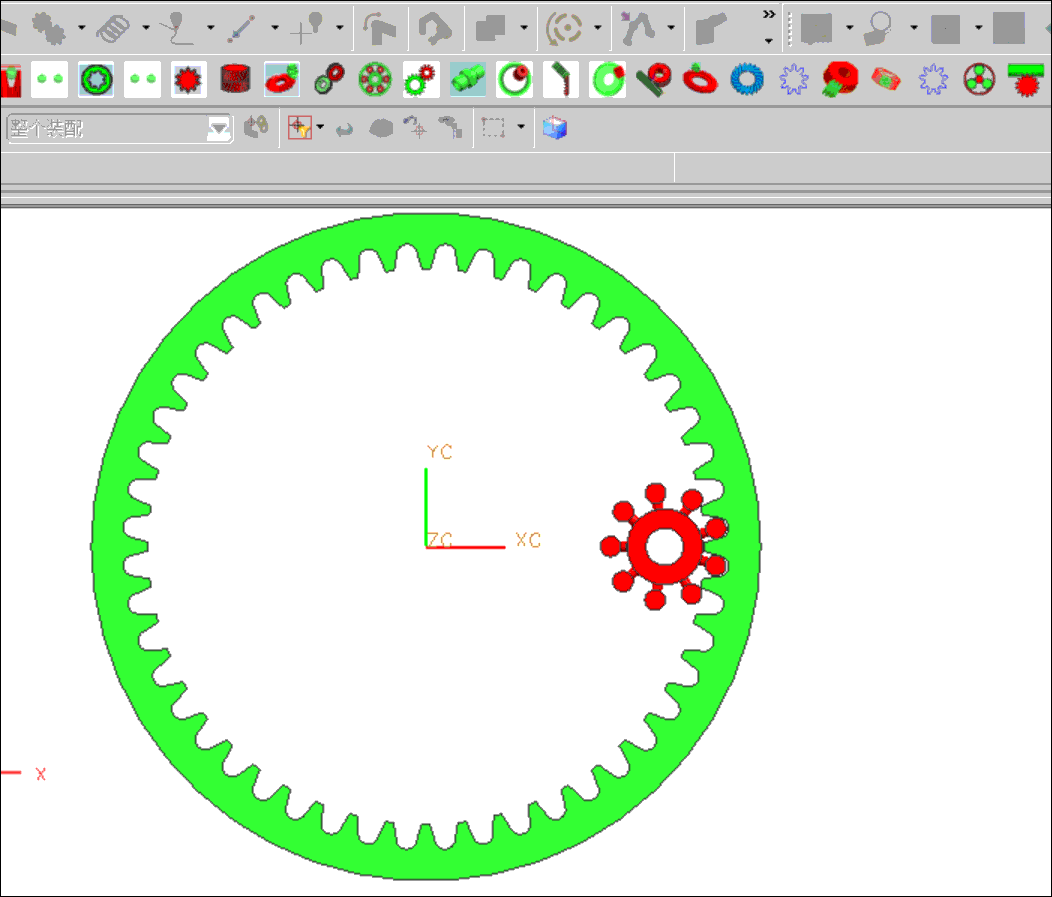

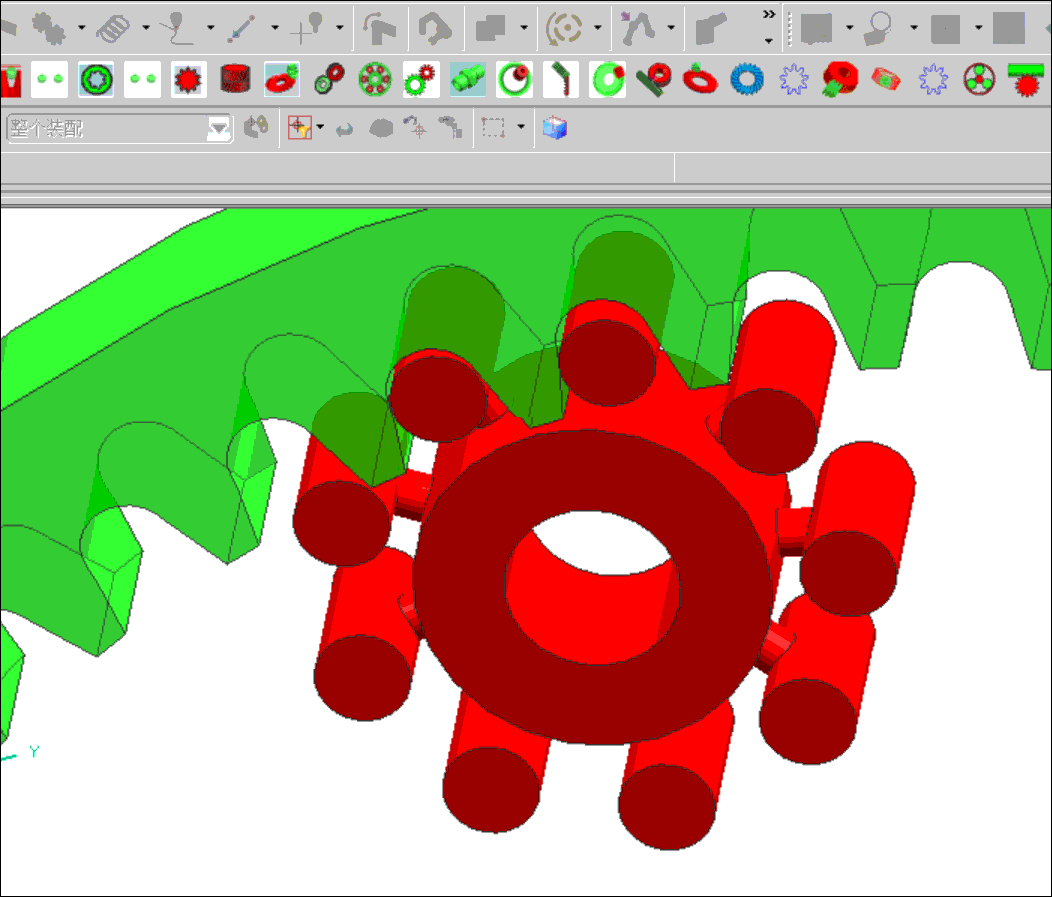

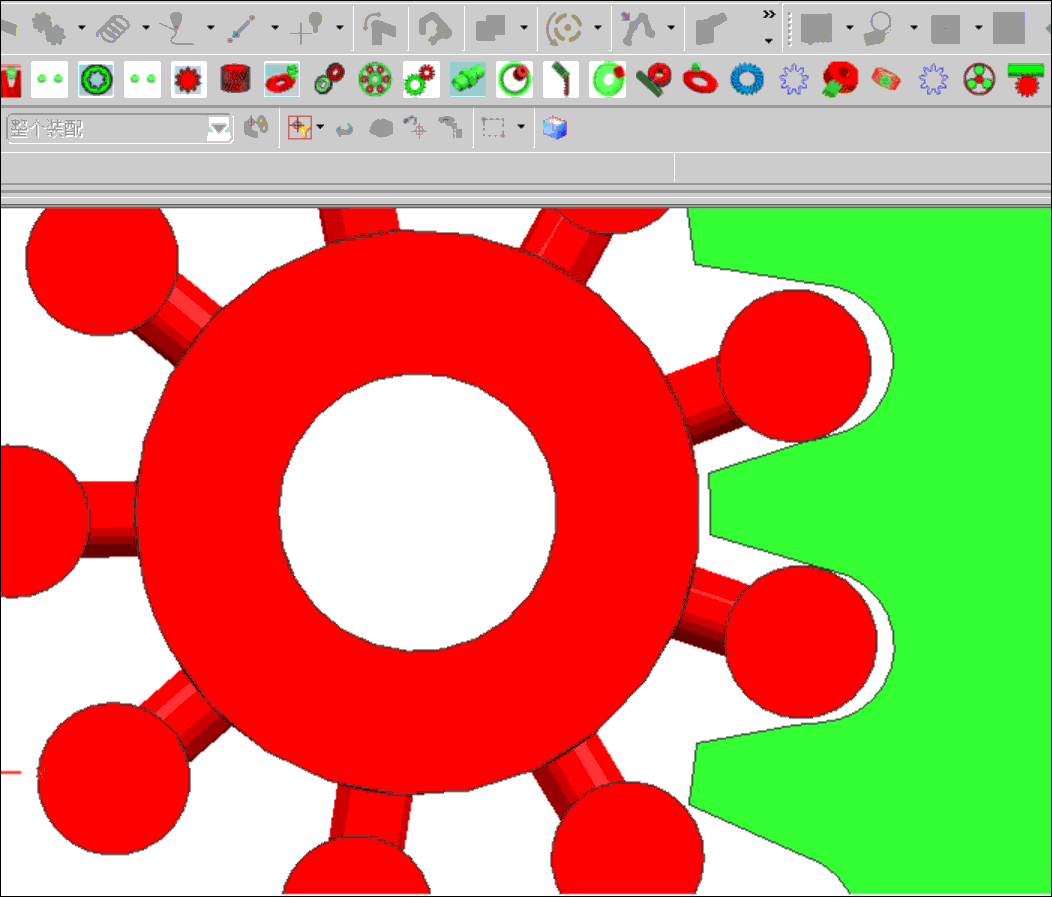

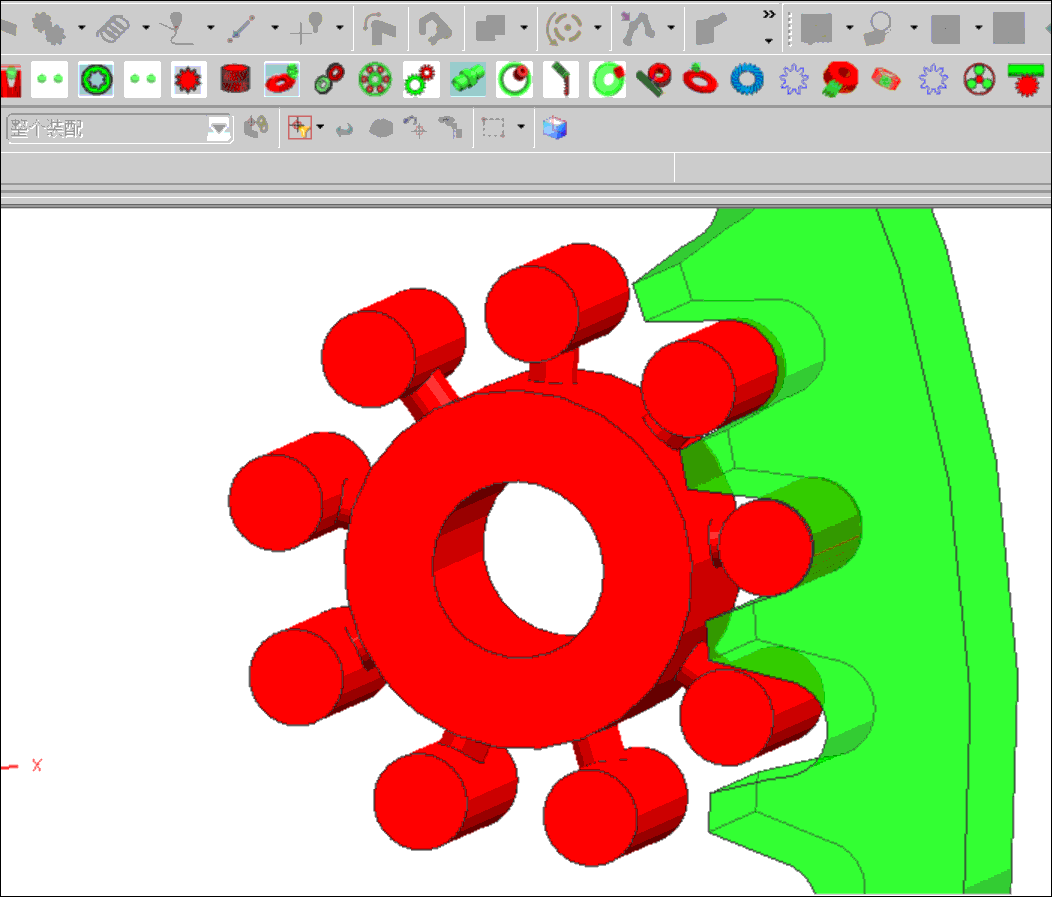

次摆线传动的精密模型运动仿真图：


hyfjy · 发表于 2024-2-5 16:08:09

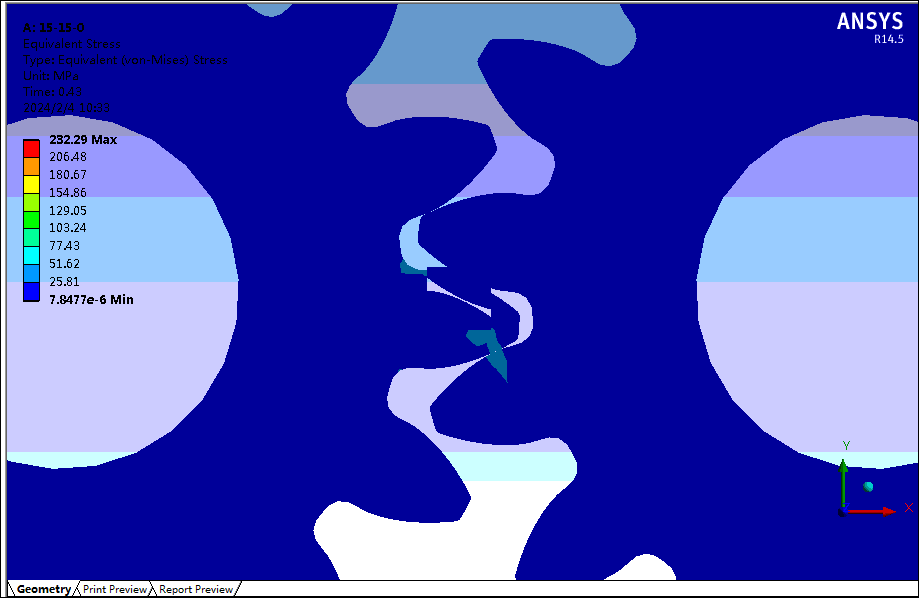

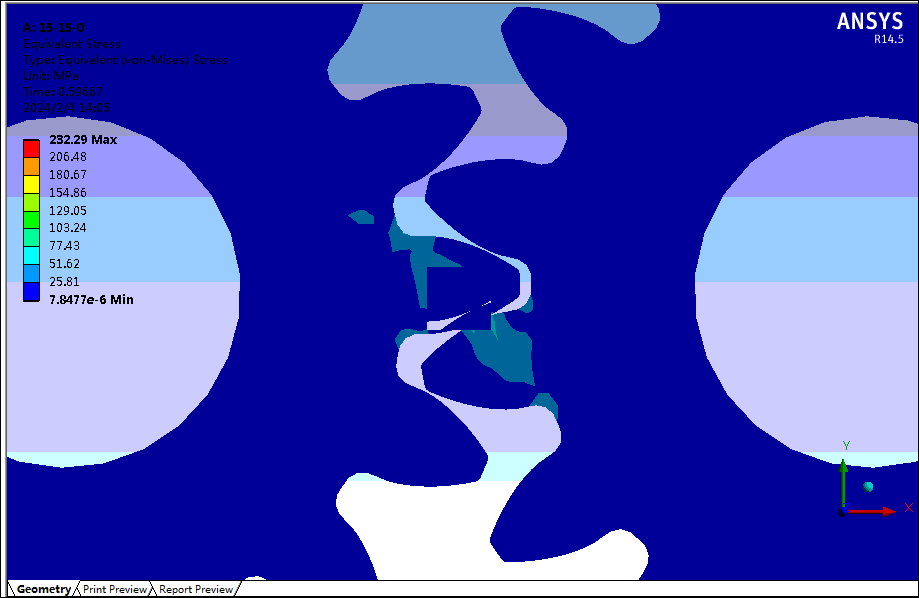

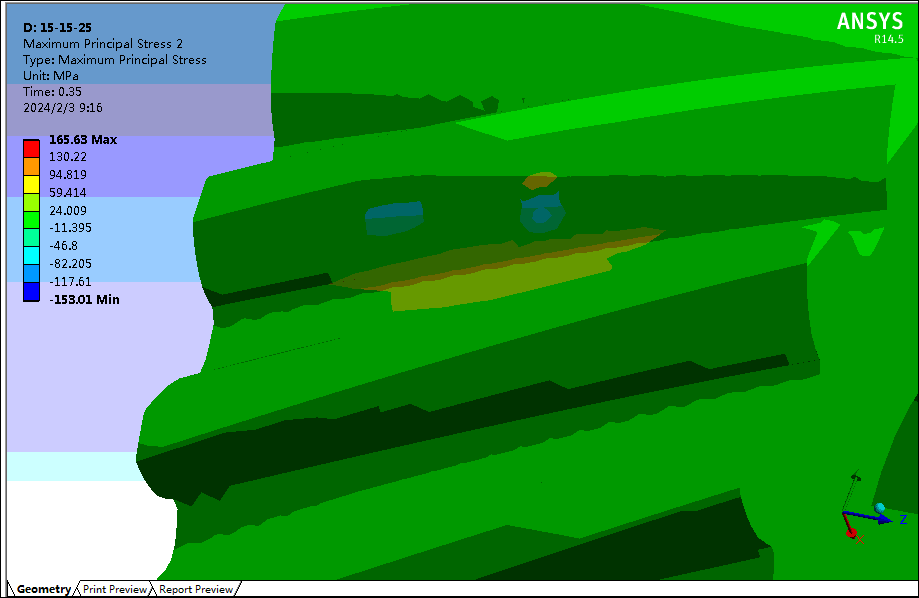

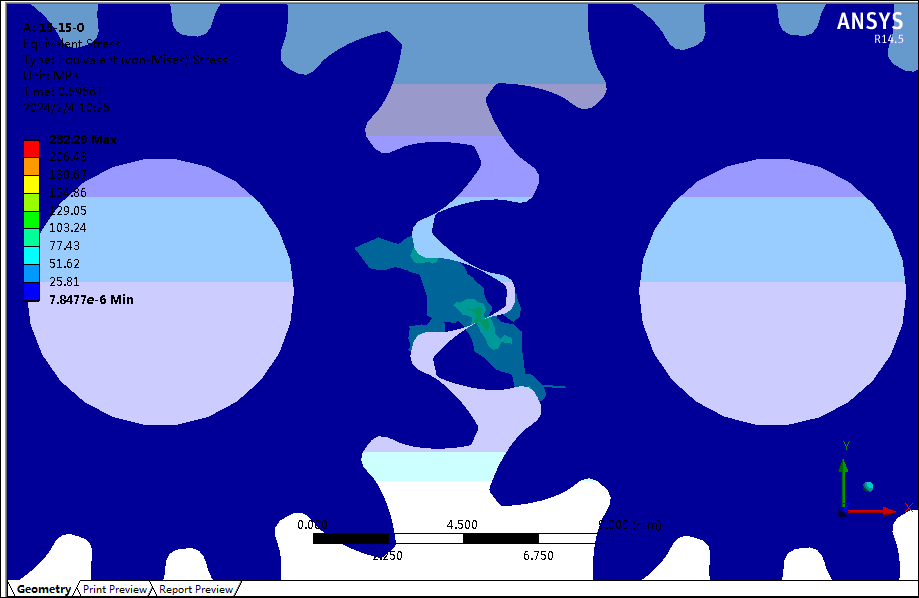

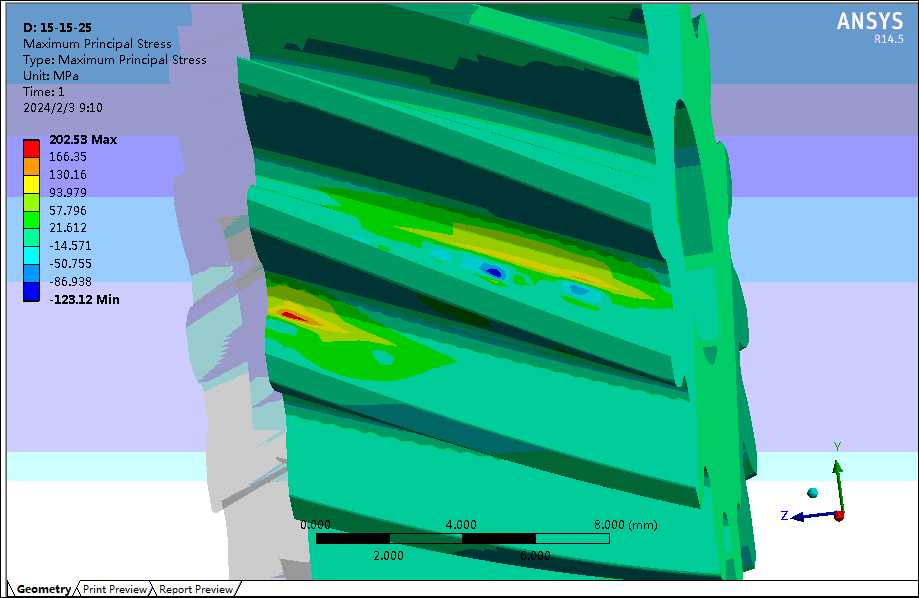

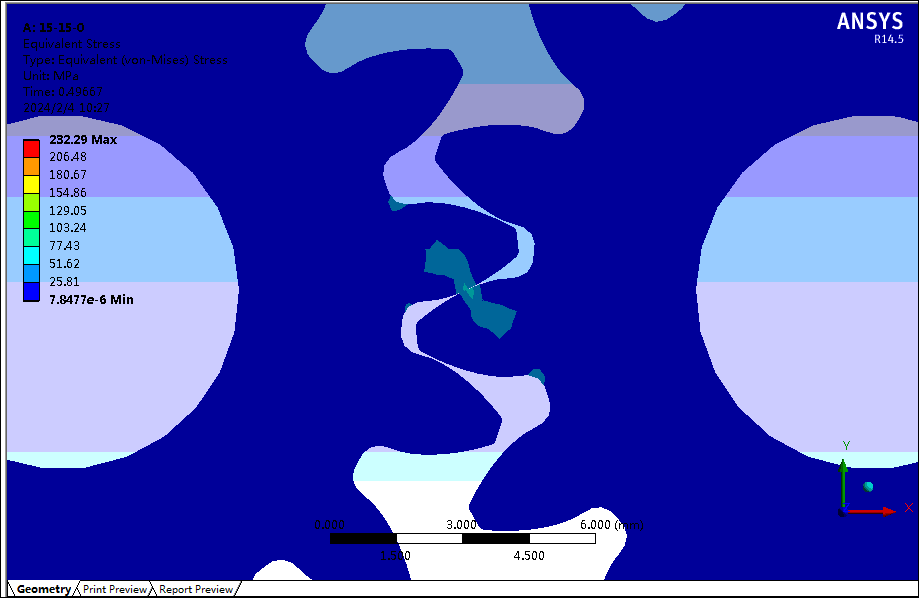

直齿圆柱齿轮传动瞬态分析和斜齿圆柱齿轮传动瞬态分析二例

直齿圆柱齿轮传动15-15瞬态分析报告.zip (113.15 KB, 下载次数: 1)

斜齿圆柱齿轮传动15-15瞬态分析报告.zip (131.71 KB, 下载次数: 0)

直齿圆柱齿轮从端面可以看到应力的变化，斜齿圆柱齿轮传动只能单个看应力的变化。


hyfjy · 发表于 2024-2-5 16:21:57

齿轮传动是机械传动中使用相当多的各类，而齿轮传动的有限元分析在设置中有其特殊性，必须耐心地尝试各种设置方法，才能在使用时得心应手，进行有限元分析对模型的要求比较严格，有些类示“示意图”的模型，是无法进行强度分析的，所以这是第一步，需要的是精密模型。第二，如果模型存在破面，接触不完整，也是无法进行分析的。第三，模型必须有足够的精度，尤其是一些关键的细节，特别需要严谨。否则得不到正确的结论，第四，有限元分析对预判强度理论上虽然是可信的，但对于一组孤独的传动，得到的数据只能仅供参考，只有在同类型各种模型都进行分析时，才能在细微的变化中，找到影响强度的关键问题。

hyfjy · 发表于 2024-2-5 16:24:32

齿轮传动的有限元分析，很多人困于少有参数齐全的s-n曲线，或者是可靠的应力和循环次数关系的表格，但在比较中，可以确定某种模型在同样载荷和设置下应力较小，则模型的可靠性就较大。
