[教程] 《solidworks正树问答500+》145 中数字字母如何圆周排布？

发表于 2015-1-4 11:01:39 | 显示全部楼层 |阅读模式

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

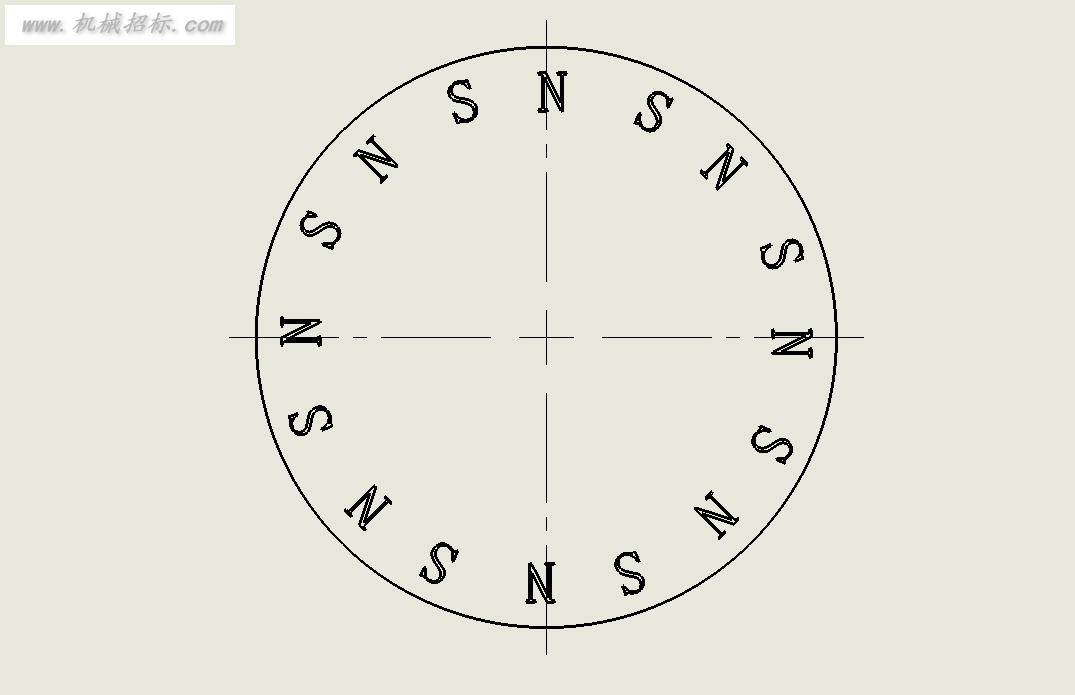

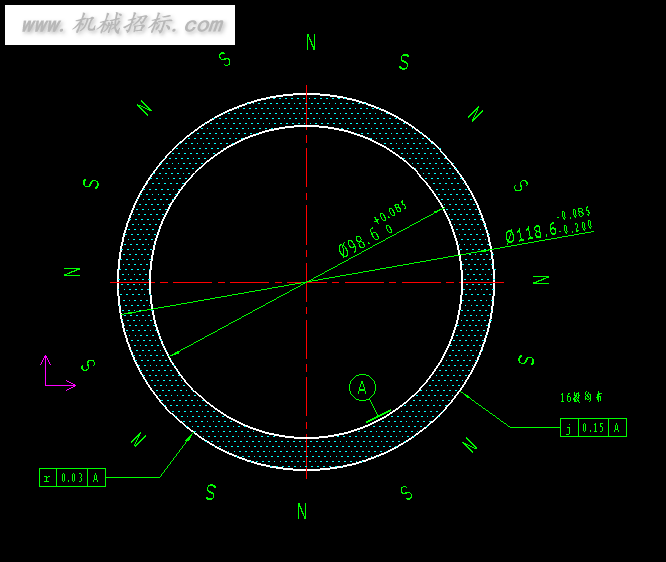

想做成这么个效果，怎么做呢？

solidworks布置排布, solidworks圆周阵列, solidworks中圆周阵列, solidworks圆周阵列孔, 电子排布图

回复

使用道具举报

发表于 2015-1-4 11:02:31 | 显示全部楼层

草图圆周阵列做不了，但你可以把草图转化为特征，比如分割线，按照特征阵列

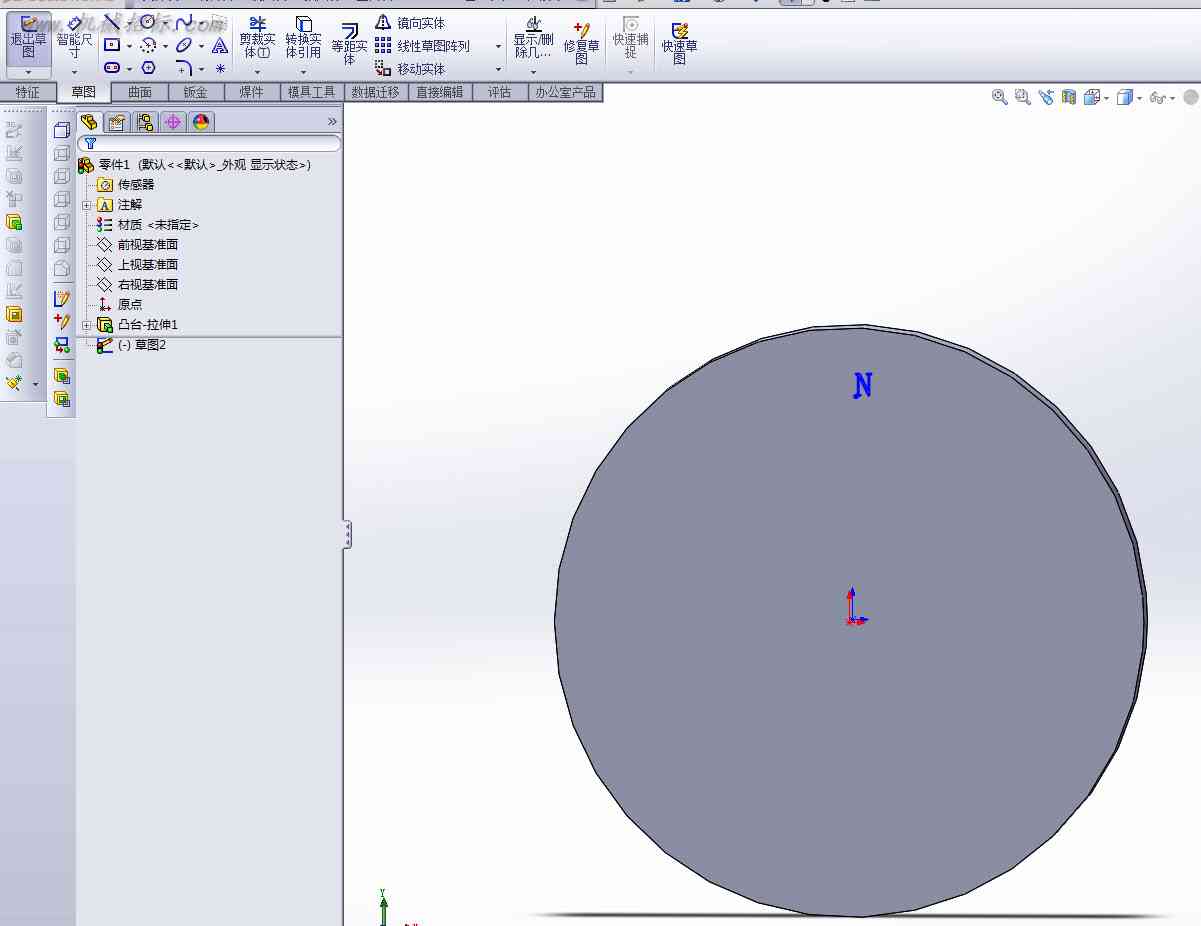

2015-1-9 10-42-19.jpg

2015-1-9 10-42-19.jpg

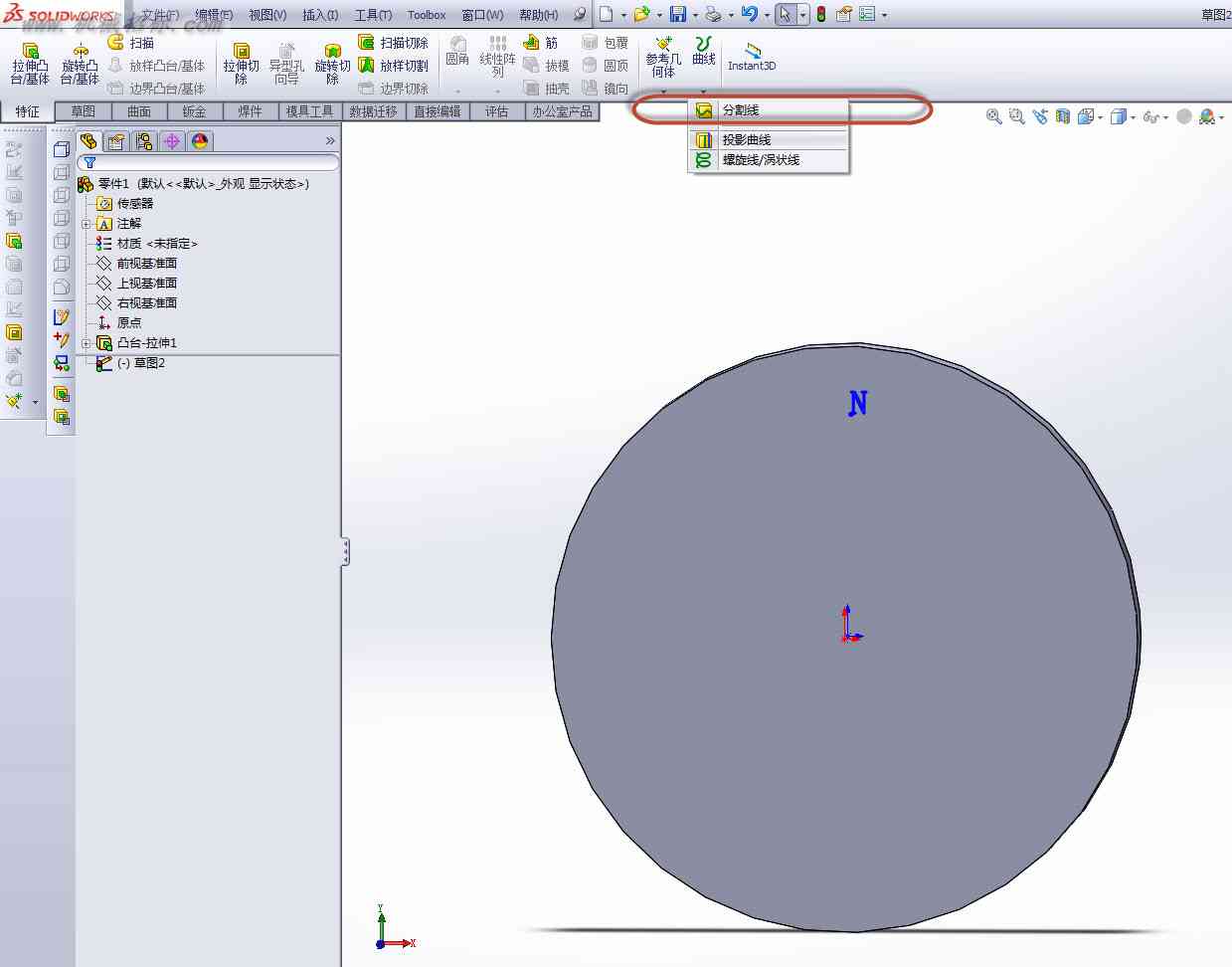

2015-1-9 10-42-37.jpg

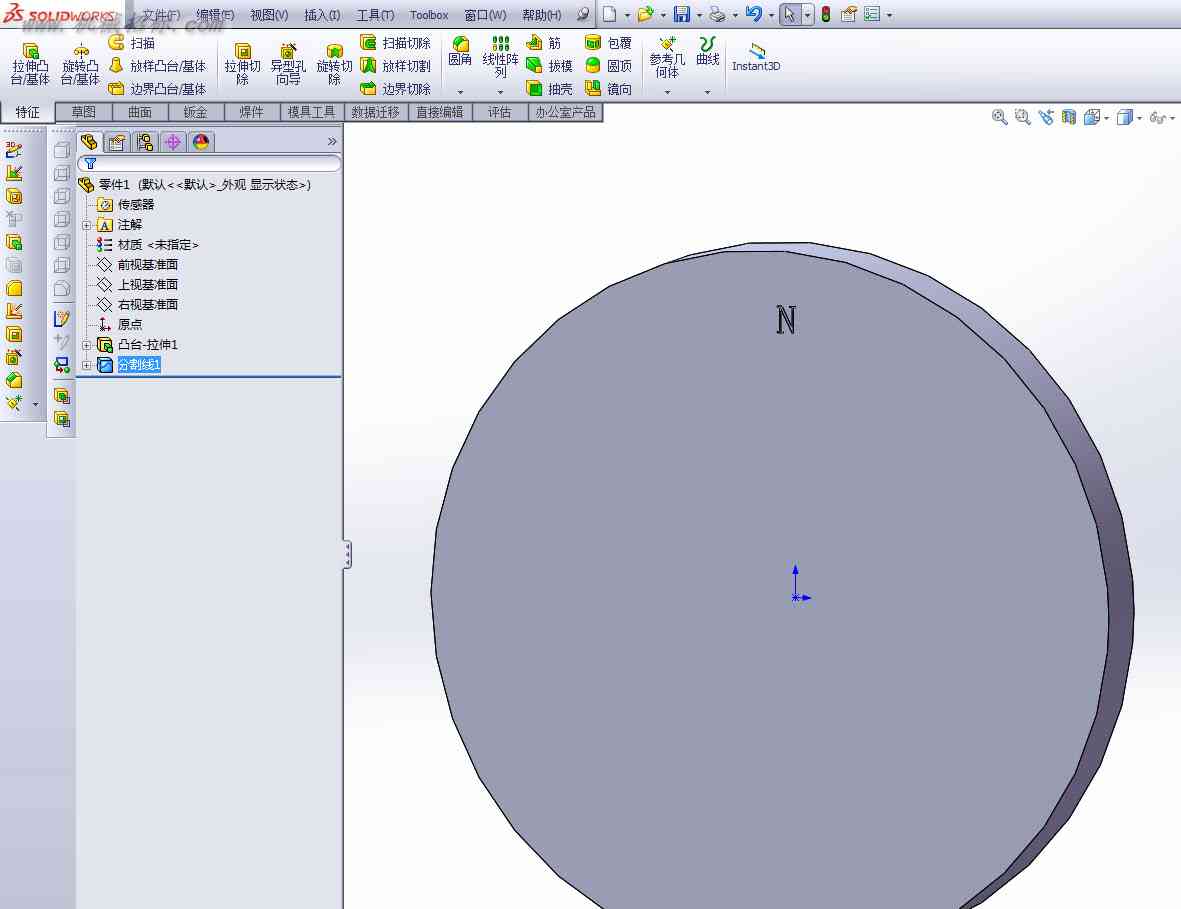

2015-1-9 10-43-21.jpg

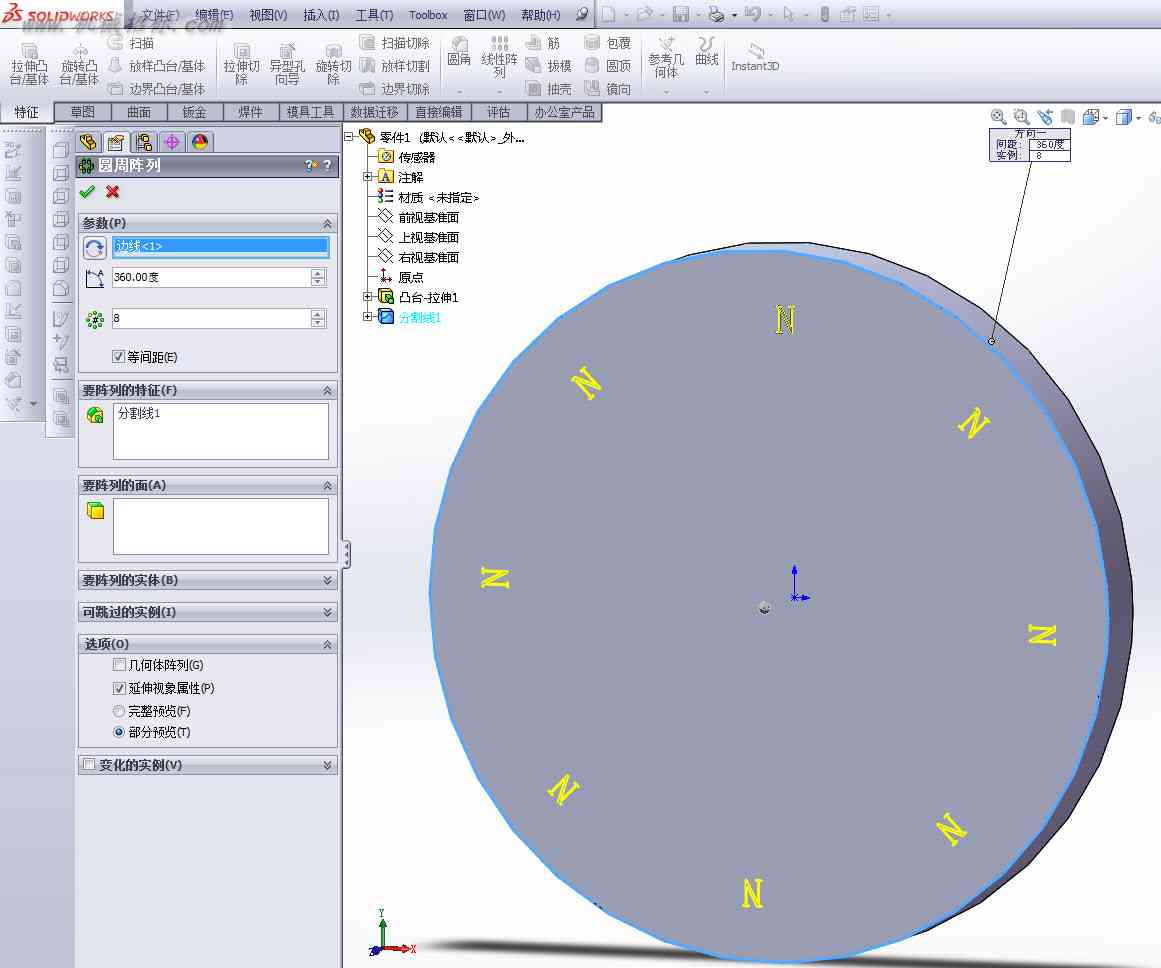

2015-1-9 10-43-39.jpg
