《solidworks正树问答500+》148请指定有效的步路零件来开始步路

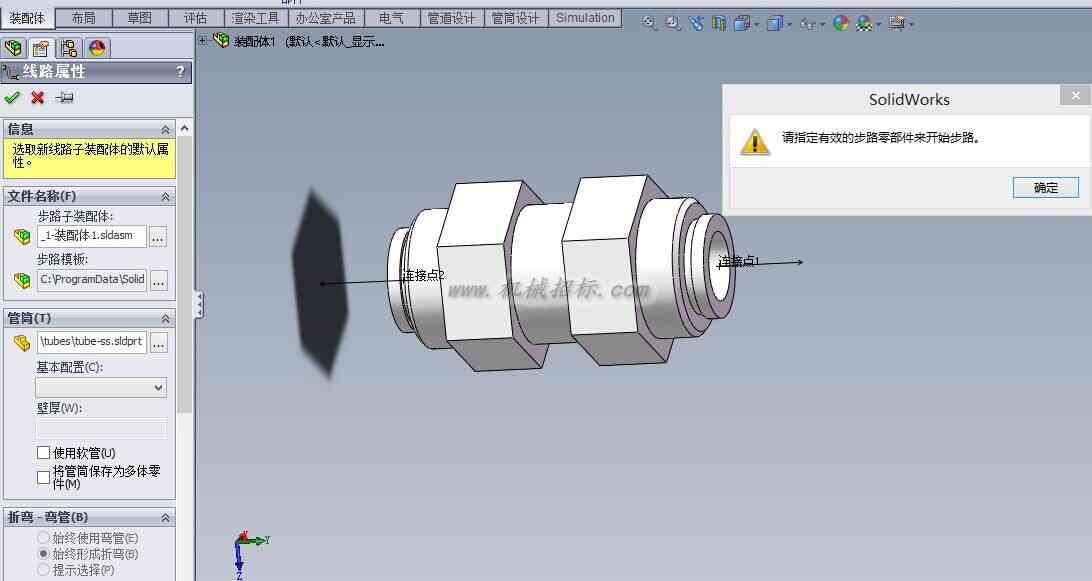

总提示“请指定有效的步路零件来开始步路”，这是什么意思？


A：你这个附件的连接点的定义有问题。

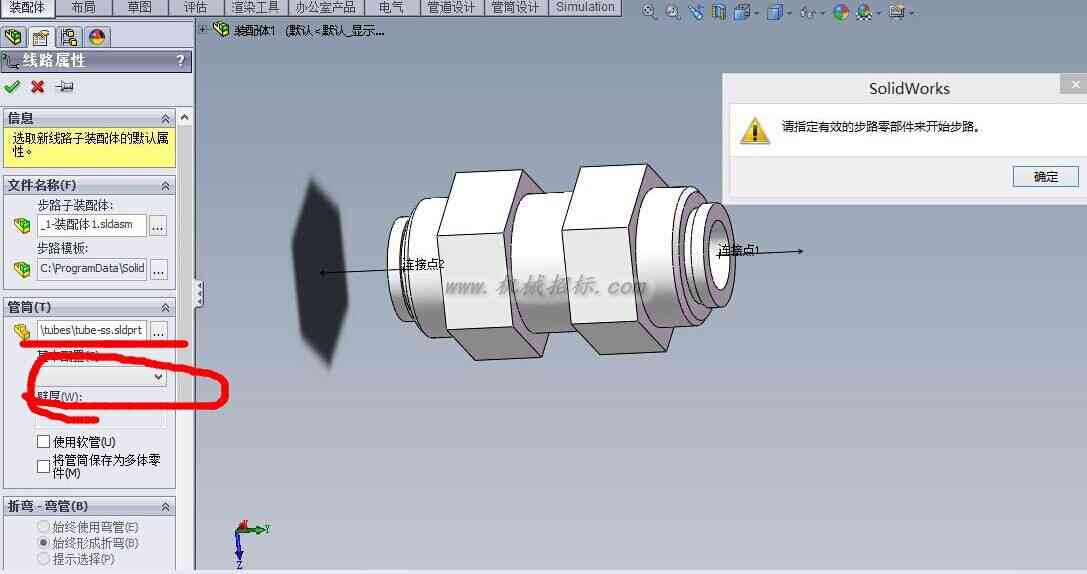

你定义链接点的时候，这个选择是选定默认tube的，这个配定了，才能在管道装配中选择

这个零件错了，没有任何基本配置，步不出来

你找个现成的tube，复制粘贴出一个副本，然后修改副本的配置参数就好了，现成的tube，指的是，你安装的管道插件，在程序中，是有一个专门的管道库的，这库里面，对应着一些现成的如焊接库一样的轮廓文件


两个要点：

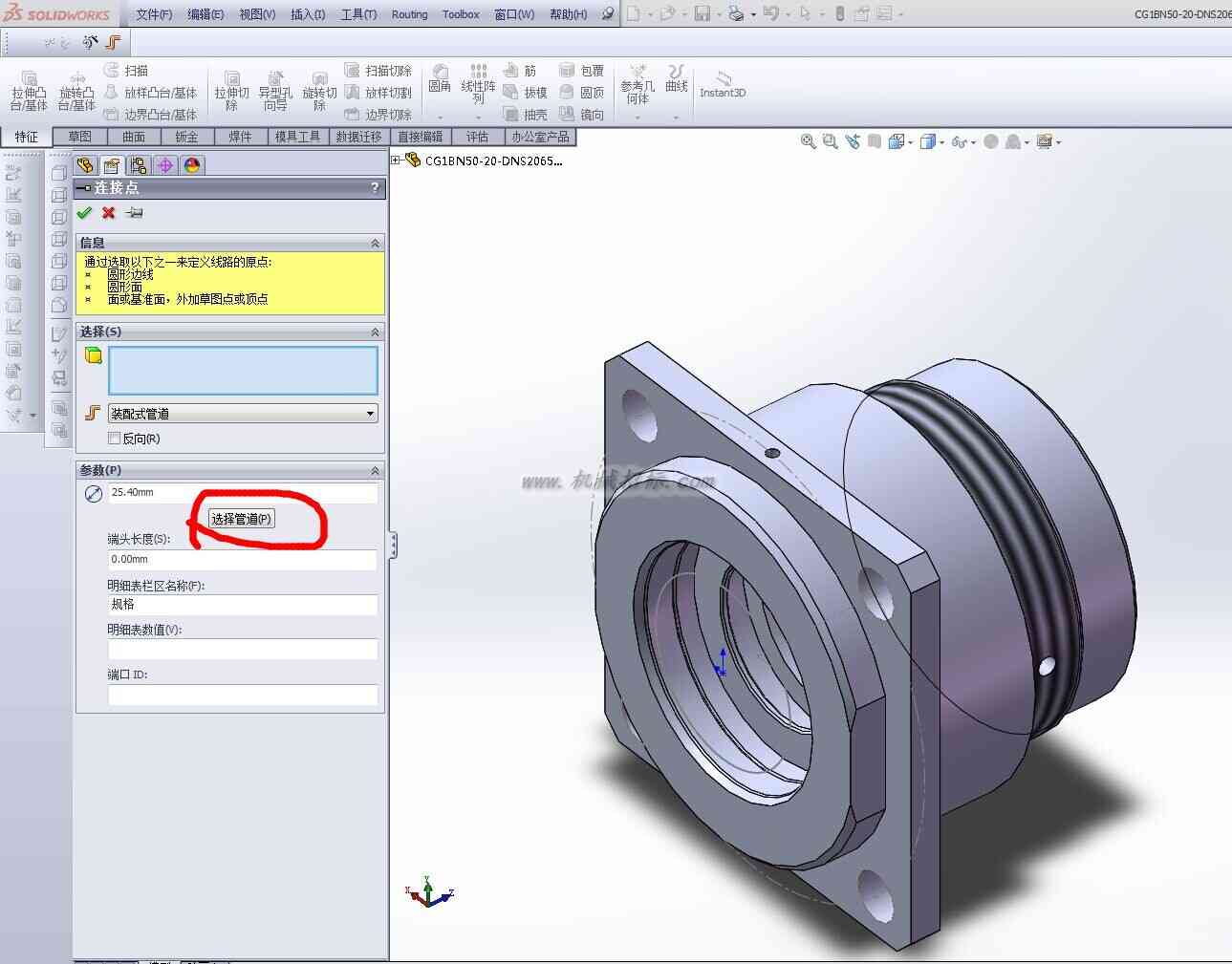

1，理解管道附件中的连接点，来决定管道
2，在装配中，时刻注意你的当前层级（你当前状态是“装配层”，还是“管道装配层”，还是管道层），这个尤其重要


有人说系列表很重要……这个应该是基础内容了，要是系列配置表都不懂，管道最好先放下，先去补习一下系列表，然后回头再学管道，效率可能比较高。

正树

lbsunco 发表于 2015-1-22 09:32
太厉害了，佩服！太厉害了，佩服！

lbsunco

太厉害了，佩服！太厉害了，佩服！
