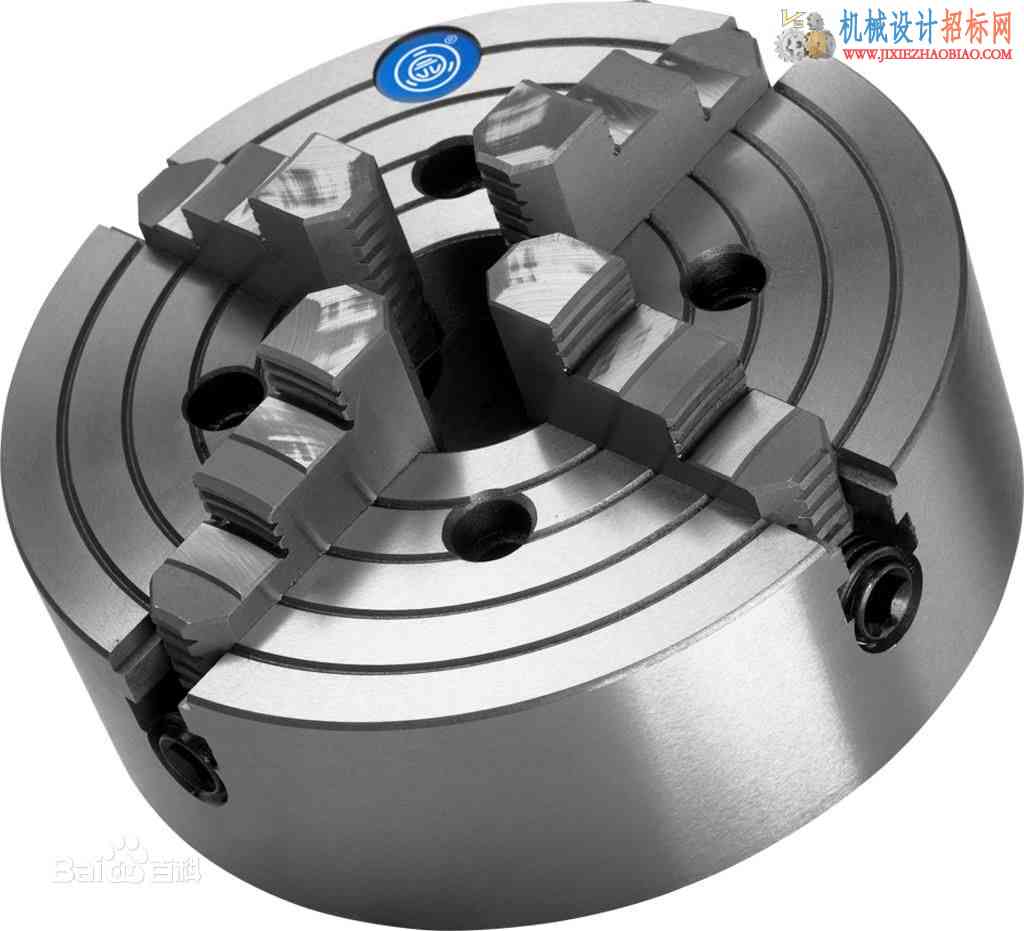

四爪卡盘

四爪卡盘.swf (6.95 KB, 下载次数: 8)

2015-4-28 20:14 上传

点击文件名下载附件

四爪自定心卡盘全称是机床用手动四爪自定心卡盘，是由一个盘体，四个小伞齿，一付卡爪组成。四个小伞齿和盘丝啮合，盘丝的背面有平面螺纹结构，卡爪等分安装在平面螺纹上。当用扳手扳动小伞齿时，盘丝便转动，它背面的平面螺纹就使卡爪同时向中心靠近或退出。因为盘丝上的平面矩形螺纹的螺距相等，所以四爪运动距离相等，有自动定心的作用。
四爪单动卡盘全称是机床用手动四爪单动卡盘，是由一个盘体，四个丝杆，一付卡爪组成的。工作时是用四个丝杠分别带动四爪，因此常见的四爪单动卡盘没有自动定心的作用。但可以通过调整四爪位置，装夹各种矩形的、不规则的工件，每个卡爪都可单独运动。
