看不懂的机械原理-风扇转头

蒋大拿

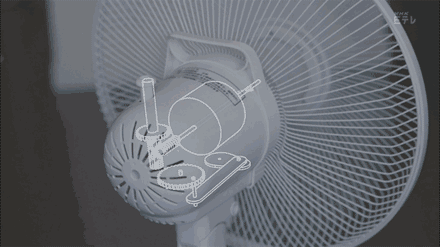

很多风扇的“后脑勺”上都有这样一个小机关，按下去就可以让风扇转头，拔起来就可以固定风扇的方向。这实际上是蜗轮蜗杆传动、齿轮啮合传动以及曲柄摇杆机构的共同作用。当按下控制轴之后，位于电机后方的涡轮与蜗杆接触，在蜗杆的带动下转动：

蜗轮蜗杆传动原理示意图

而下方带动电扇转头的部件则可以看成是一个曲柄摇杆机构。在蜗轮蜗杆传动的带动下，下方的齿轮随之旋转，而与之相连的摇杆又可以在它的带动下在一定角度内进行摆动，由此达到让风扇来回摆头的目的。
