曲柄摇杆升降式进料机构

发表于 2015-12-11 14:06:03 | 显示全部楼层 |阅读模式

您需要登录才可以下载或查看，没有账号？注册

×

曲柄摇杆升降式进料机构

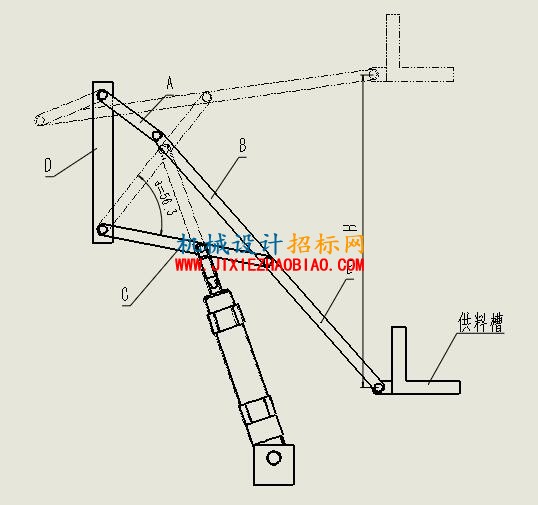

如图所示是将曲柄摇杆机构用于垂直传递物料装置，摆动气缸驱动连接架C摆动a角。连杆B延长线E，端点E的供料槽可向上提升高度H。

各个构件、摆角a和提升高度H的关系为：

D=2A

B=C=E=2.5A

a=56.3°

H=4.3A

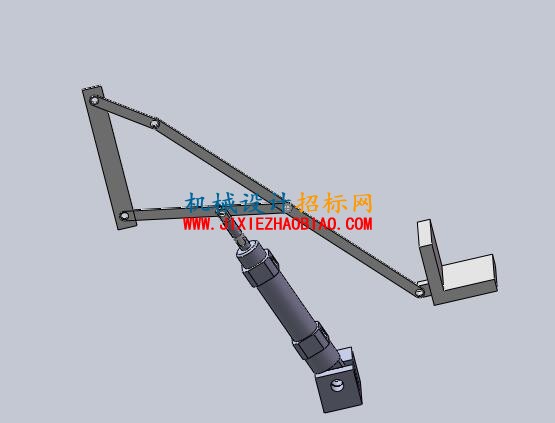

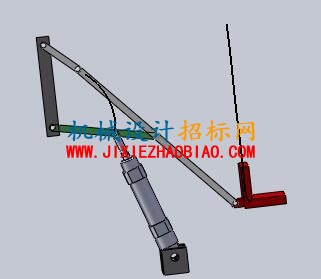

装配体1.swf (2.45 MB, 下载次数: 0)

6.8 MB, 下载次数: 2
