三维建模练习——榨汁机图纸

发表于 2016-5-28 17:00:43 | 显示全部楼层 |阅读模式

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

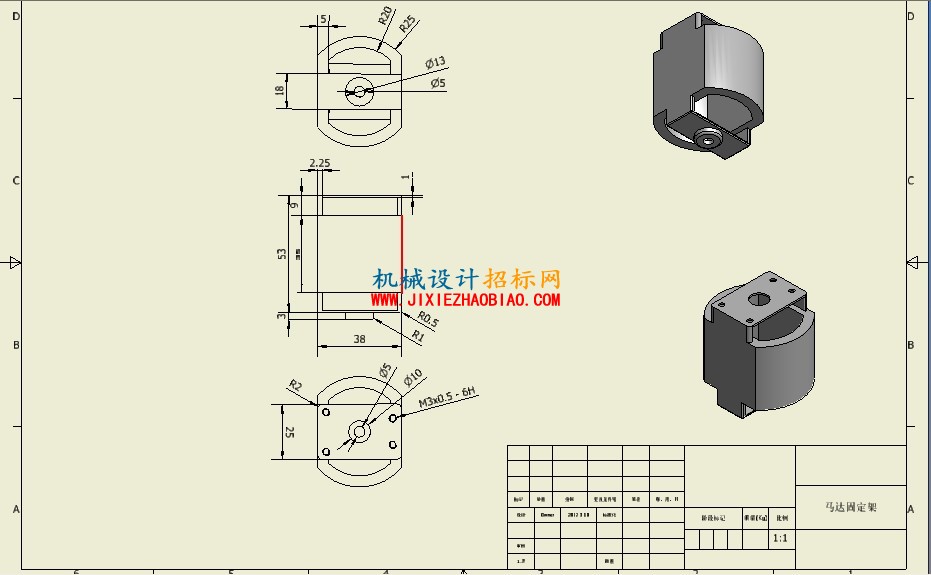

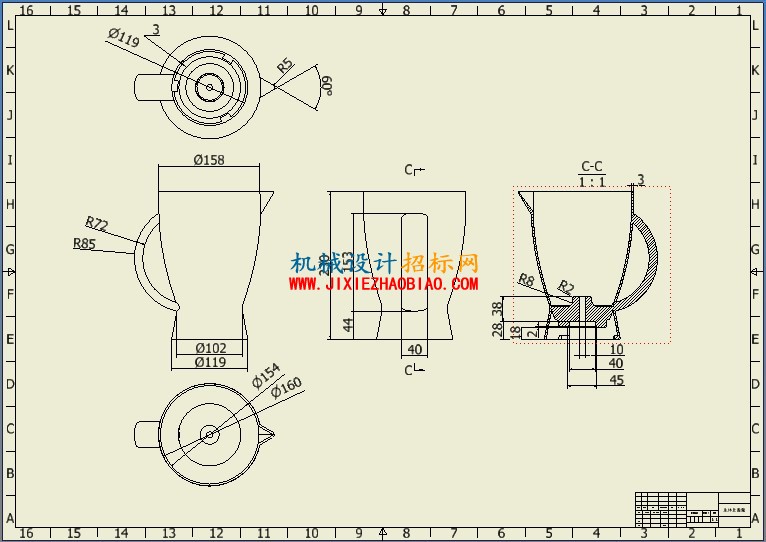

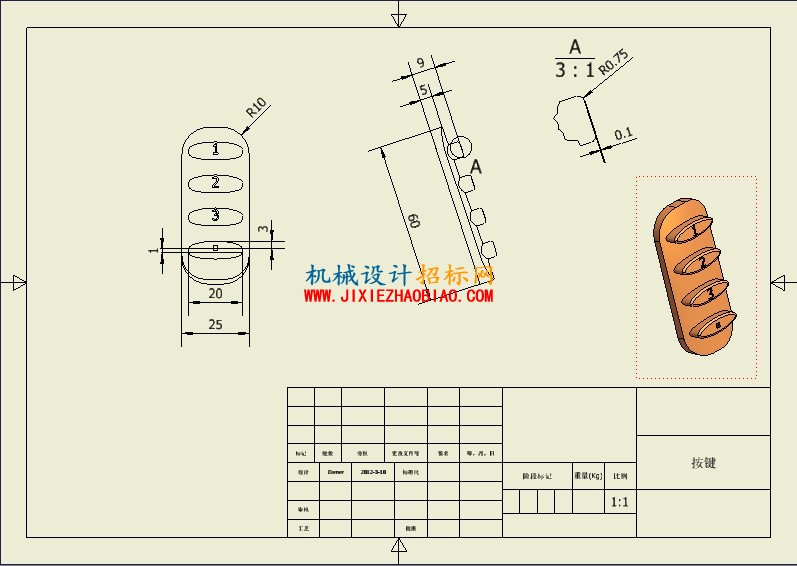

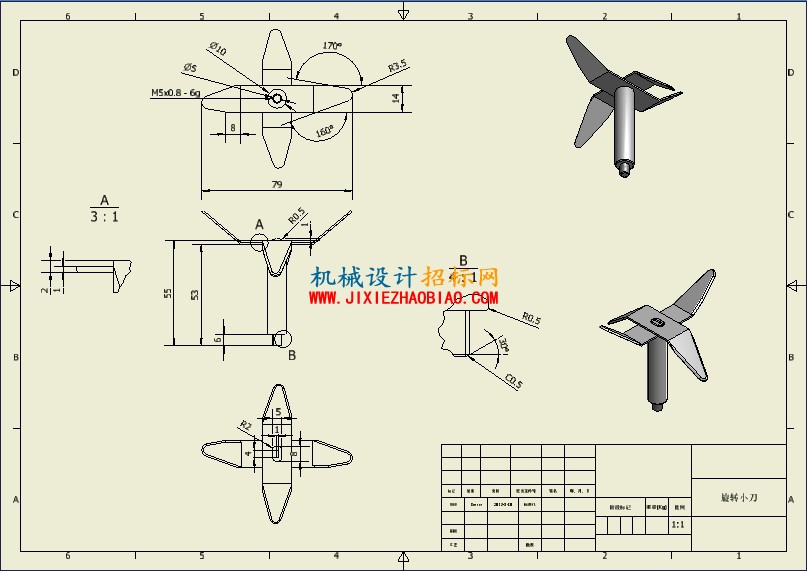

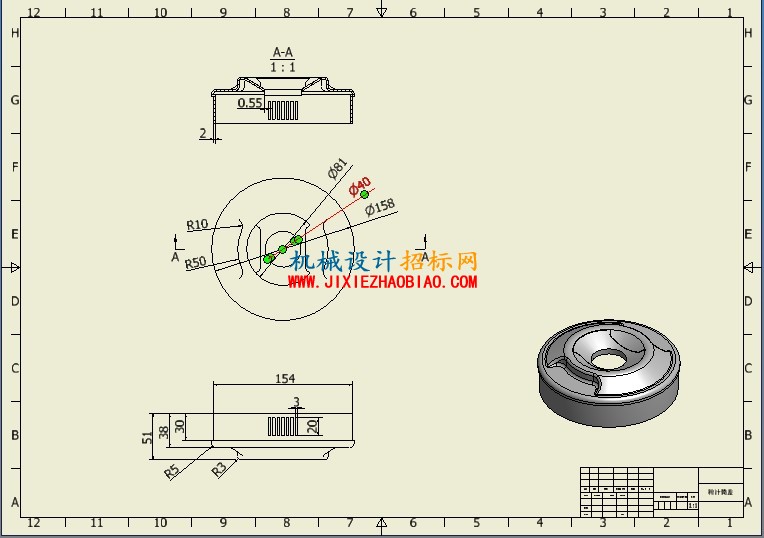

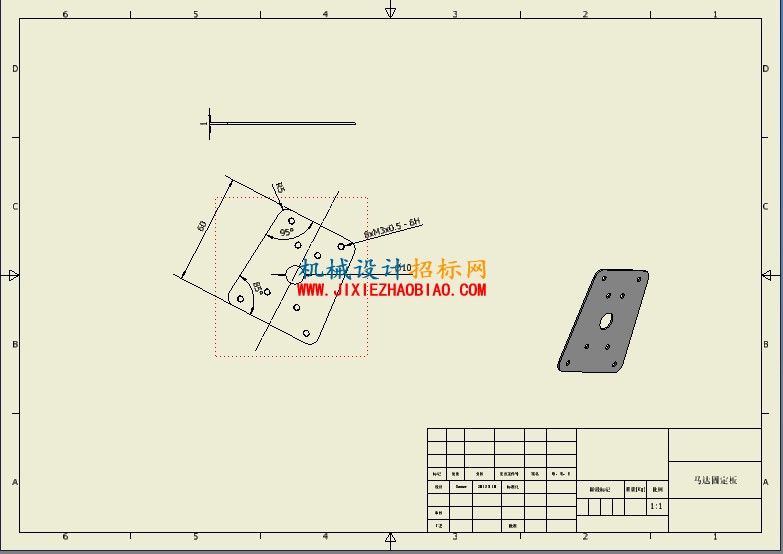

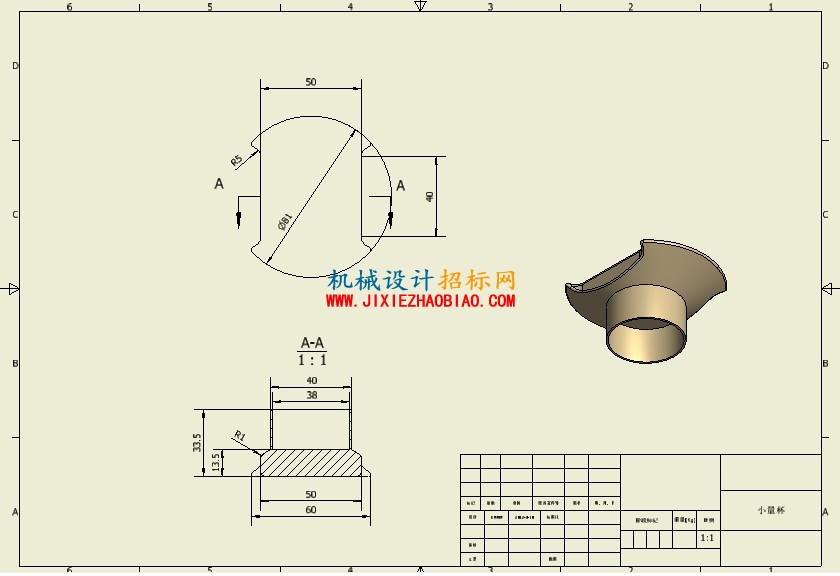

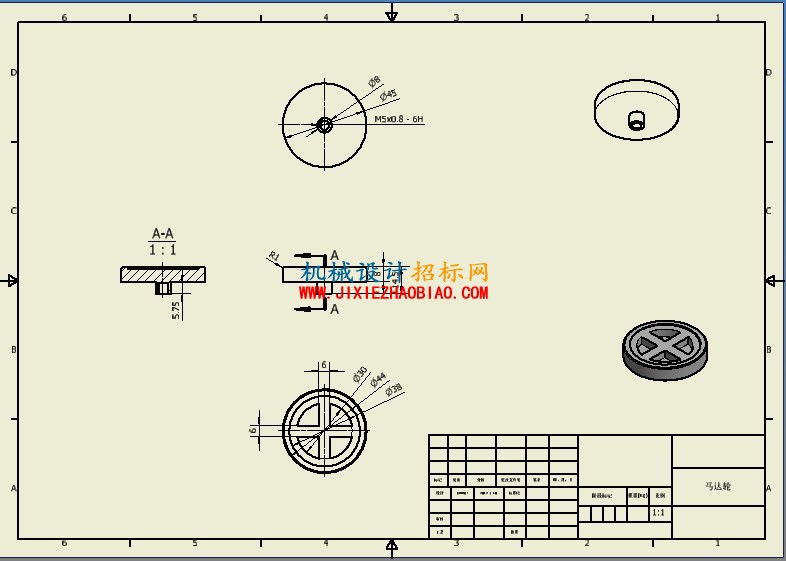

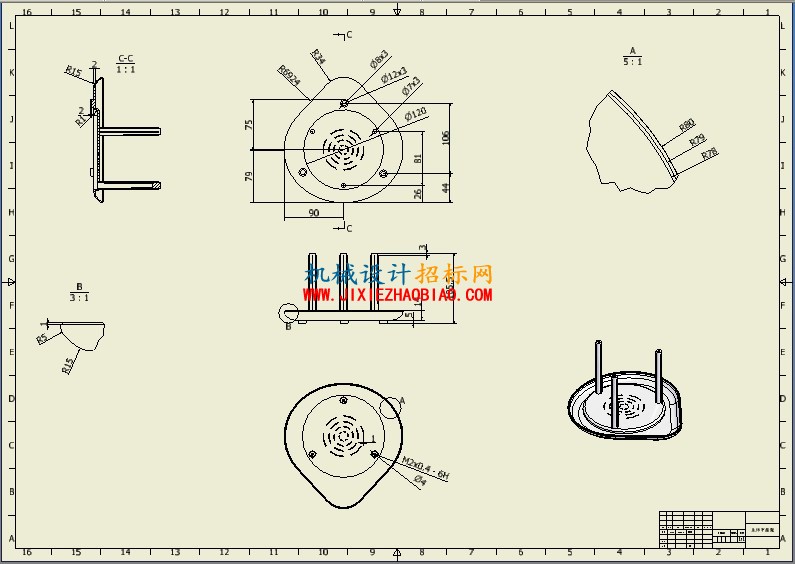

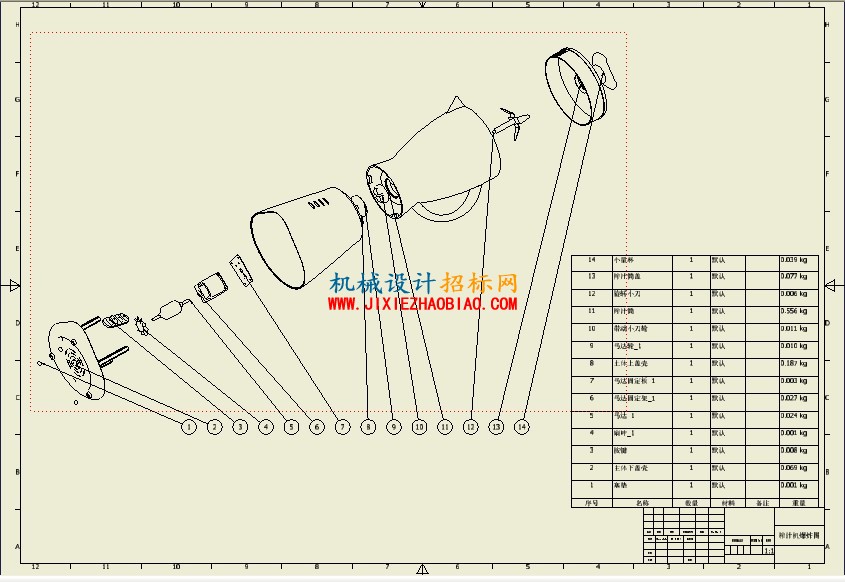

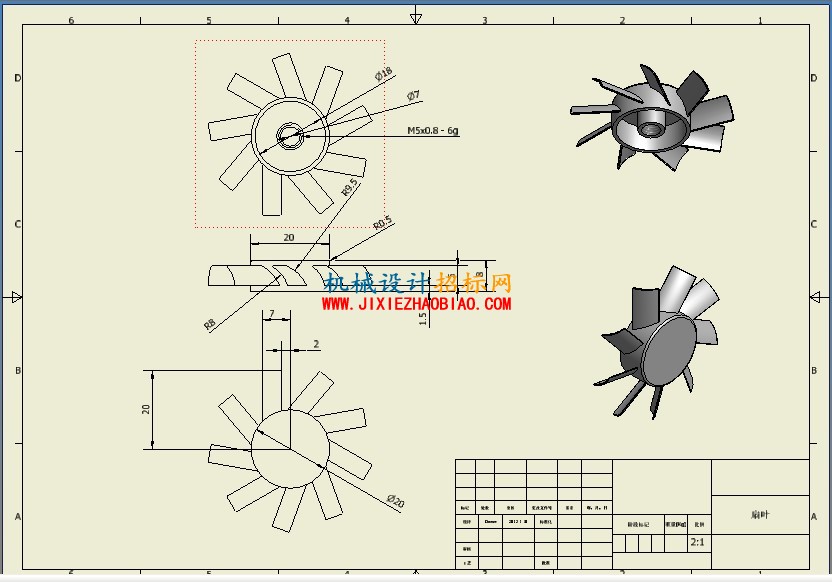

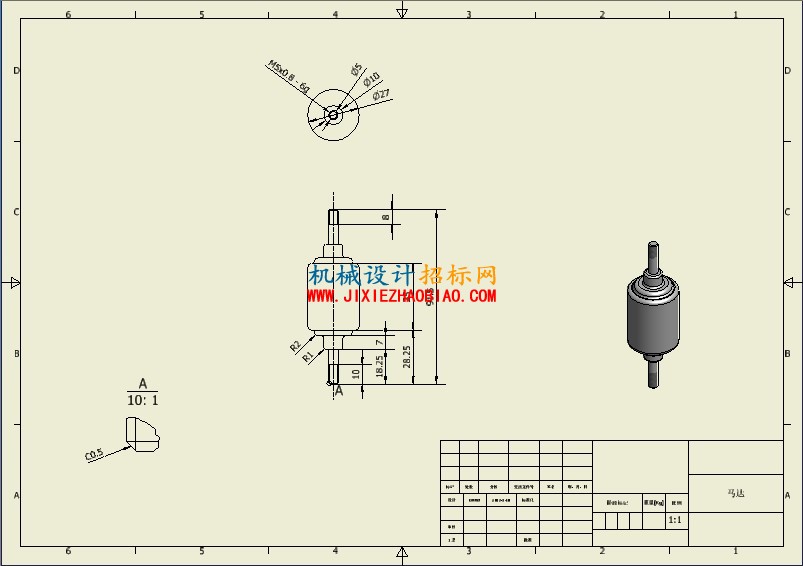

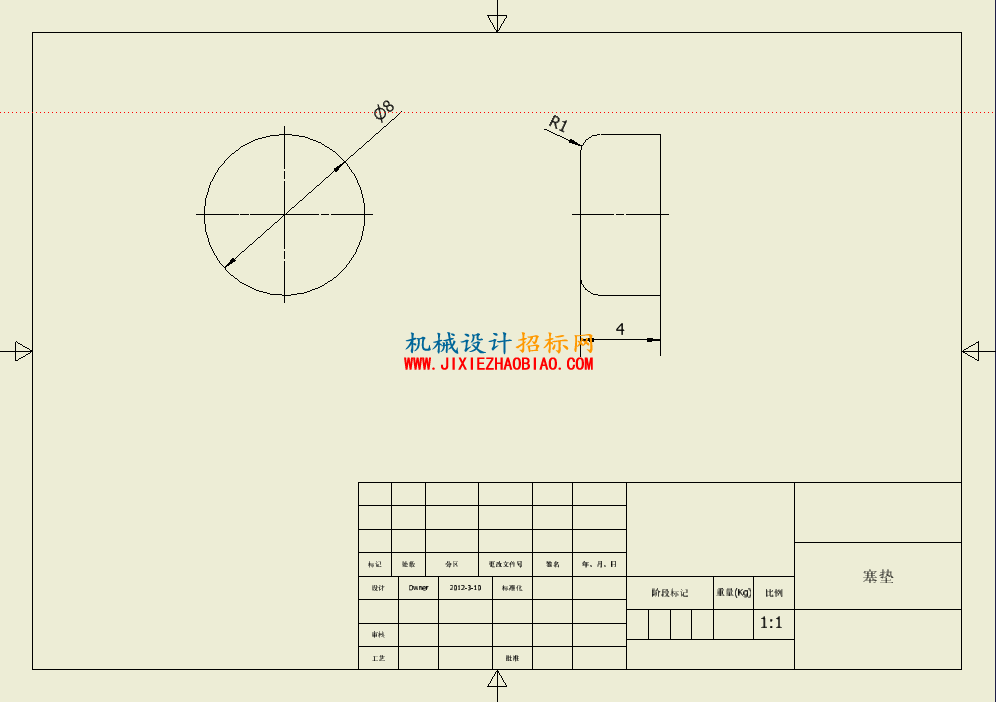

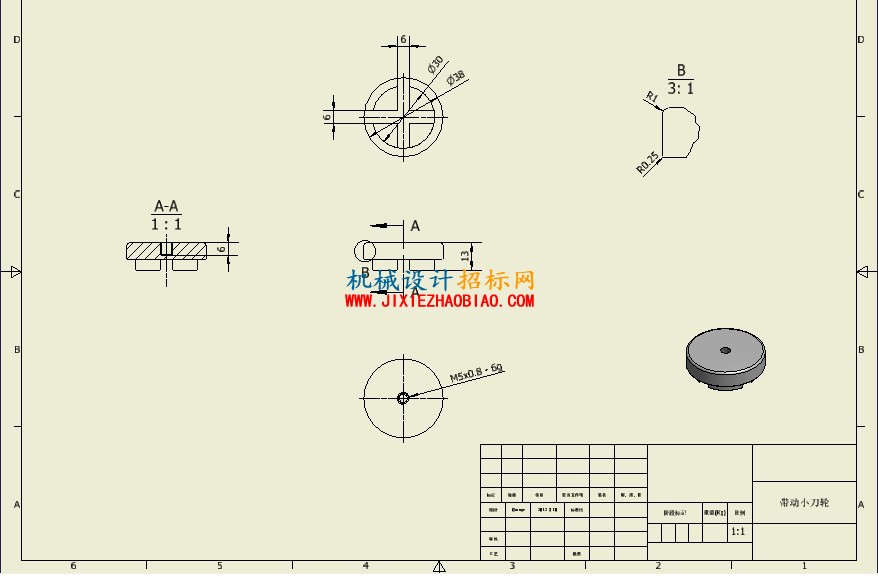

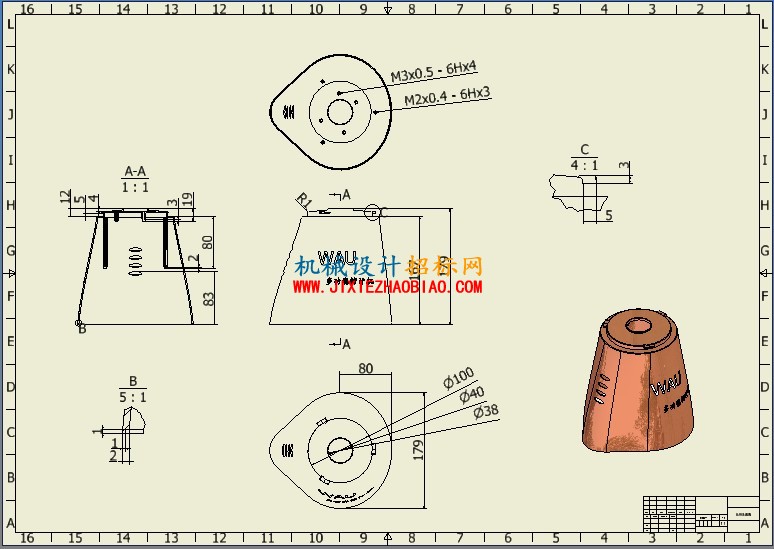

三维建模练习——榨汁机图纸
















评分

参与人数 1	银币 +7	收起理由
代数式开绿灯	+ 7	赞一个!

查看全部评分

回复

使用道具举报

代数式开绿灯

发表于 2016-5-30 08:43:46 | 显示全部楼层

日常用品，一直没有拆过；这次终于知道内部详细结构了；谢谢分享
