焊缝符号表示法

halfsmoke

1  主题内容及适用范围

    本标准规定了焊缝符号表示方法。

    本标准适用于金属熔化焊及电阻焊。

2  引用标准

    GB 5185  金属焊接及钎焊方法在图样上的表示代号

3  总则

3．1  为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。

3．2  焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。

3．3  焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。

3．4  为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。

4  符号

4．1  基本符号

    基本符号是表示焊缝横截面形状的符号见表1。

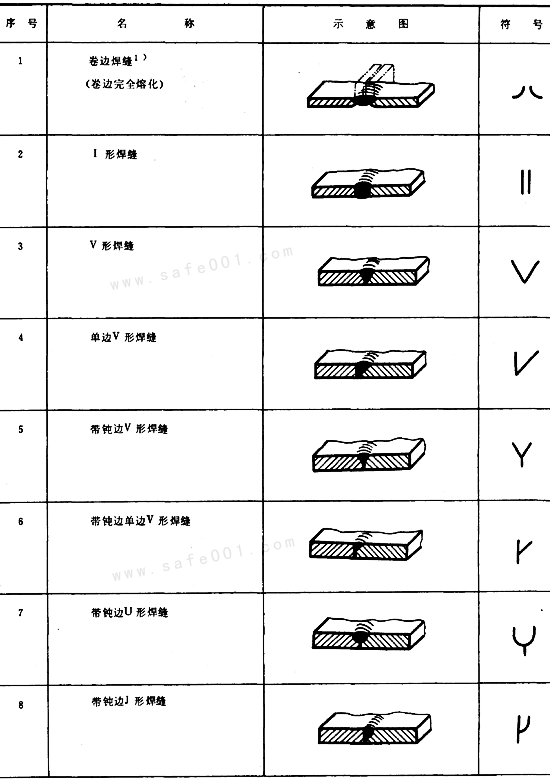

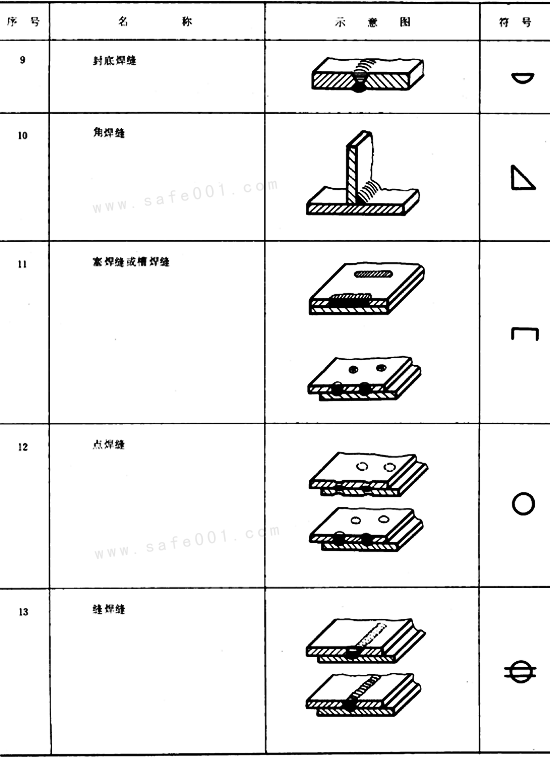

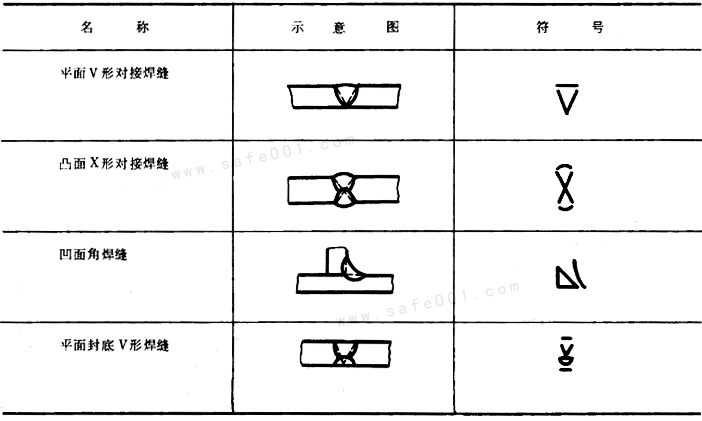

表1  基本符号

注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。

4．2  辅助符号

    辅助符号是表示焊缝表面形状特征的符号，见表2。

表2  辅助符号

    不需要确切地说明焊缝的表面形状时，可以不用辅助符号。  辅助符号的应用示例见表3。

表3  辅助符号的应用示例

4．3  补充符号

    补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。

表4  补充符号

序号	名    称	示  意  图	符    号	说    明
1	带垫板符号1)			表示焊缝底部有垫板
2	三面焊缝符号1)			表示三面带有焊缝
3	周围焊缝符号			表示环绕工件周围焊缝
4	现场符号			表示在现场或工地上进行焊接
5	尾部符号			可以参照GB 5185标注焊接工艺方法等内容

    采用说明：

    1)ISO 2553标准未作规定。

    补充符号的应用示例见表5。

表5  补充符号应用示例

示  意  图	标  注  示  例	说    明
		表示V形焊缝的背面底部有垫板
		工件三面带有焊缝，焊接方法为手工电弧焊
		表示在现场沿工件周围施焊

5  符号在图样上的位置

5．1  基本要求

    完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。

    指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。如图1所示。

图1  指引线

5．2  箭头线和接头的关系

    图2和图3给出的示例说明下例术语的含义：

    a．  接头的箭头侧：

    b．  接头的非箭头侧。

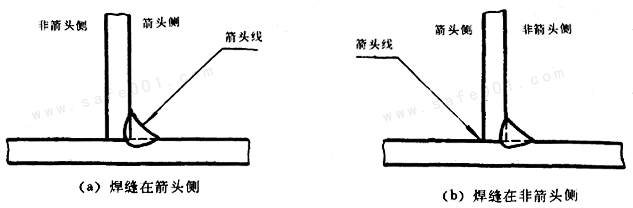

图2带单角焊缝的T型接头

图3双角焊缝十字接头

5．3  箭头线的位置

    箭头线相对焊缝的位置一般没有特殊要求，见图4(a)、(b)。但是在标注 、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图4(c)、(d)。必要时，允许箭头线弯折一次，如图5。

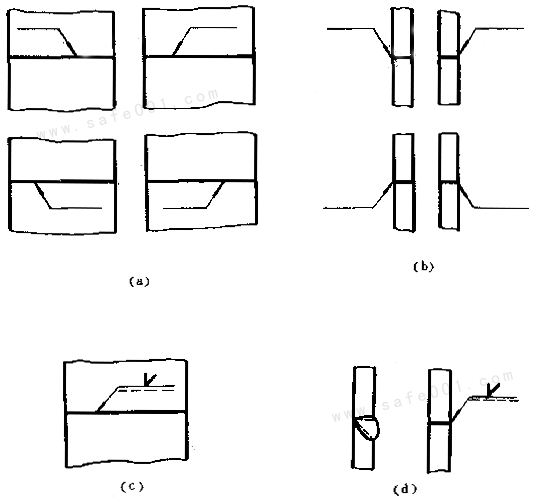

图4  箭头线的位置

图5  弯折的箭头线

5．4  基准线的位置

    基准线的虚线可以画在基准线的实线下侧或上侧。

    基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。

5．5  基本符号相对基准线的位置

    为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置作如下规定：

    a．如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，见图6(a)；

    b．如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，见图6(b)；

    c．标对称焊缝及双面焊缝时，可不加虚线，见图6(c)、(d)。

图6基本符号相对基准线的位置

vinney777

谢谢分享

halfsmoke

6  焊缝尺寸符号及其标注位置

6．1  一般要求

6．1．1  基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表6。

表6  焊缝尺寸符号1）

符号	名称	示意图	符号	名称	示意图
δ	工件厚度		e	焊缝间距
α	坡口角度		K	焊角尺寸
b	根部间隙		d	熔核直径
p	钝边		S	焊缝有效厚度
c	焊缝宽度		N	相同焊缝 数量符号
R	根部半径		H	坡口深度
l	焊缝长度		h	余高
n	焊缝段数		β	坡口面角度

    采用说明：

    1)对焊缝尺寸符号，ISO 2553标准未作详细规定。

6．1．2  焊缝尺寸符号及数据的标注原则如图7。

    a．焊缝横截面上的尺寸标在基本符号的左侧；

    b．焊缝长度方向尺寸标在基本符号的右侧；

    c．坡口角度，坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧1]；

    d．相同焊缝数量符号标在尾部2]；

    e．当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。

    当箭头线方向变化时，上述原则不变。

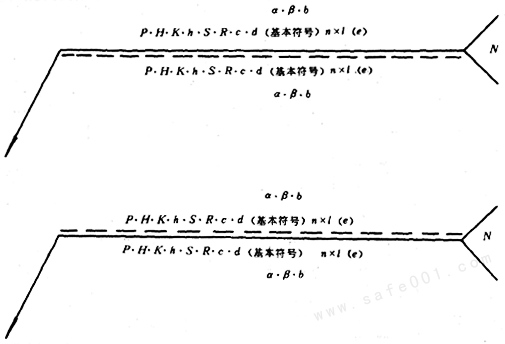

图7  焊缝尺寸的标注原则

    焊缝尺寸的标注示例见表7。

表7  焊缝尺寸的标注承例

序号	名   称	示    意    图	焊缝尺寸符号	示    例：
1	对接焊缝		S：焊缝有限厚度
2	卷边焊缝		S：焊缝有限厚度
3	连续角焊缝		K：焊角尺寸3]
4	断续角焊缝		l：焊缝长度(不计弧坑) e：焊缝间距 n：焊缝段数
5	交错断续角焊缝
6	塞焊缝或槽焊缝
7	缝焊缝
8	点焊缝		n：见序号4 e：间距 d：焊点直径

    采用说明：

    1]ISO 2553标准未作具体规定。

    2]ISO 2553标准对相同焊缝数量及焊缝段数未作明确区分，均用n表示。

    3]ISO 2553标准规定角焊缝的尺寸标注采用a、z两种尺寸。

6．2  关于尺寸符号的说明

6．2．1  确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

6．2．2  在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。

6．2．3  在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

6．2．4  塞焊缝，槽焊缝带有斜边时，应该标注孔底部的尺寸。

7  符号应用举例(见附录A)

附  录  A1]

符号应用举例

(补充件)

A1  基本符号的应用举例见表A1。

A2  基本符号的组合举例

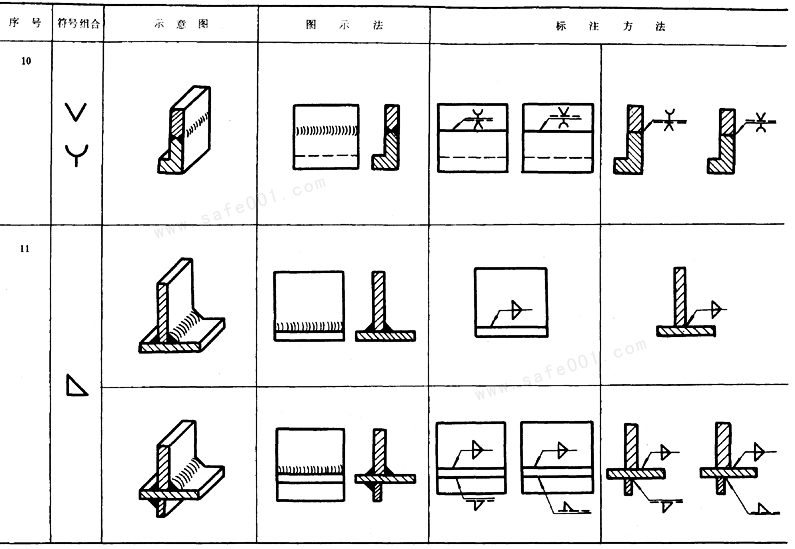

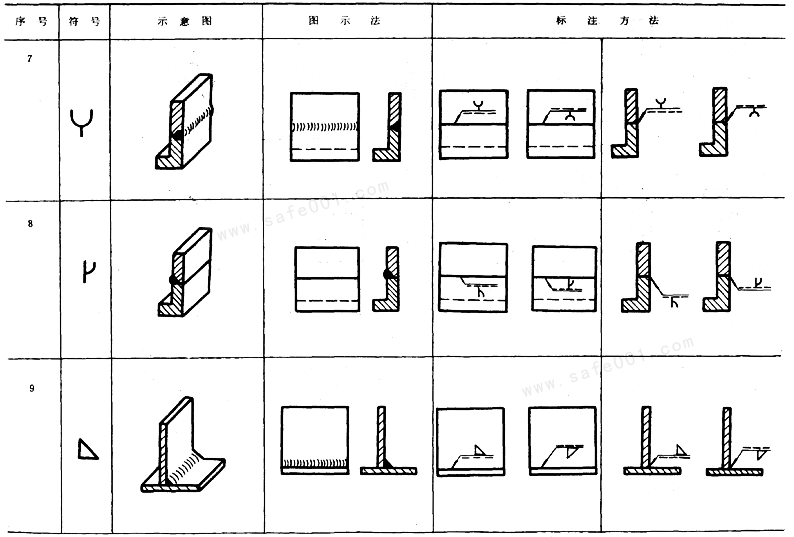

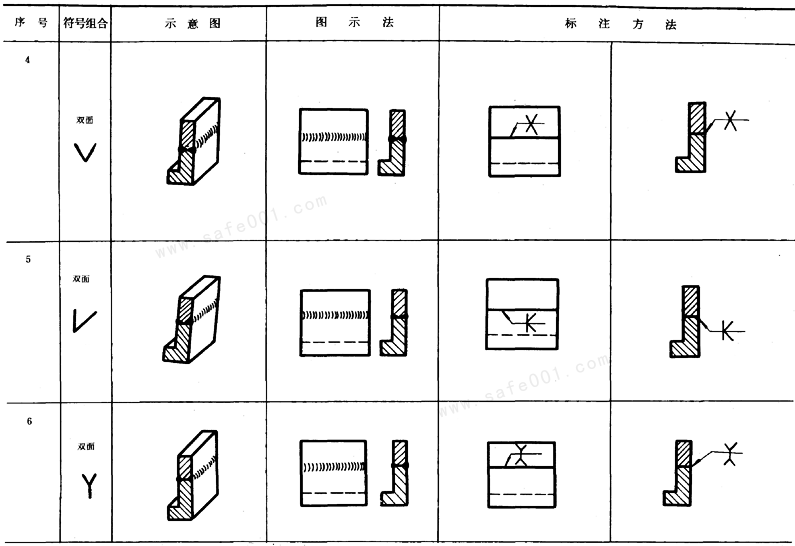

    基本符号的组合举例见表A 2。

A3  基本符号与辅助符号的组合举例

    基本符号与辅助符号的组合应用举例见表A 3。

A4  特殊情况举例2]

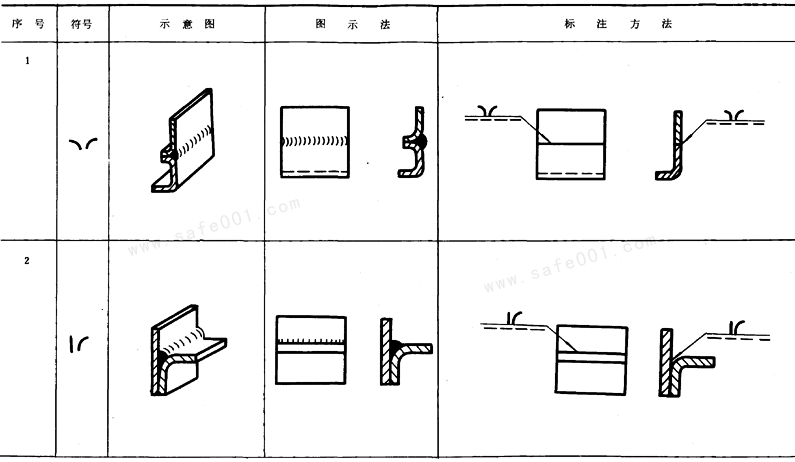

    喇叭形焊缝，单边喇叭形焊缝，堆焊缝及锁边焊缝的标注见表A 4。

A5  错误标注示例见表A 5

    采用说明：

    1)本标准采用了ISO 2．553标准中具有代表性的应用示例，但对ISO 2553标准中的附录B因不适合于我国国情未采用。

    2)ISO 2553标准没有此内容。

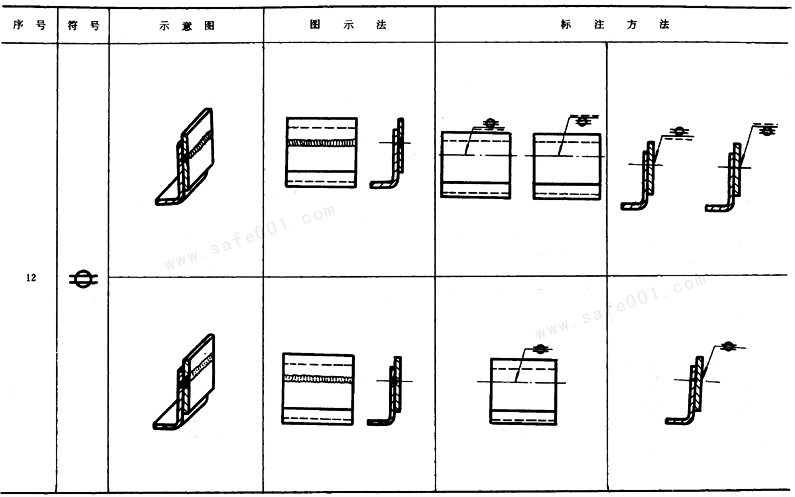

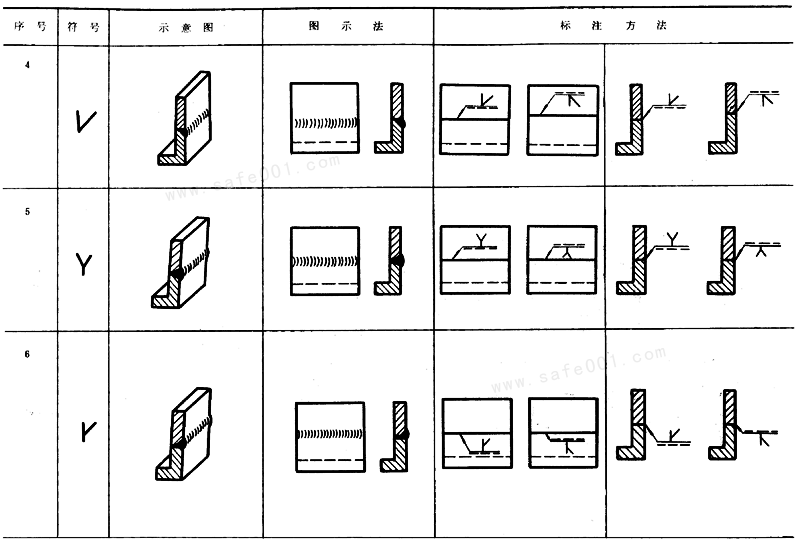

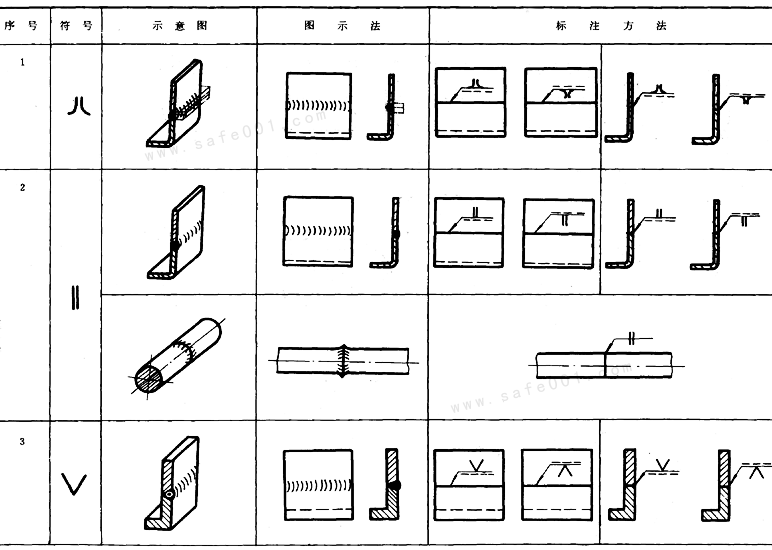

表A1  基本符号应用举例

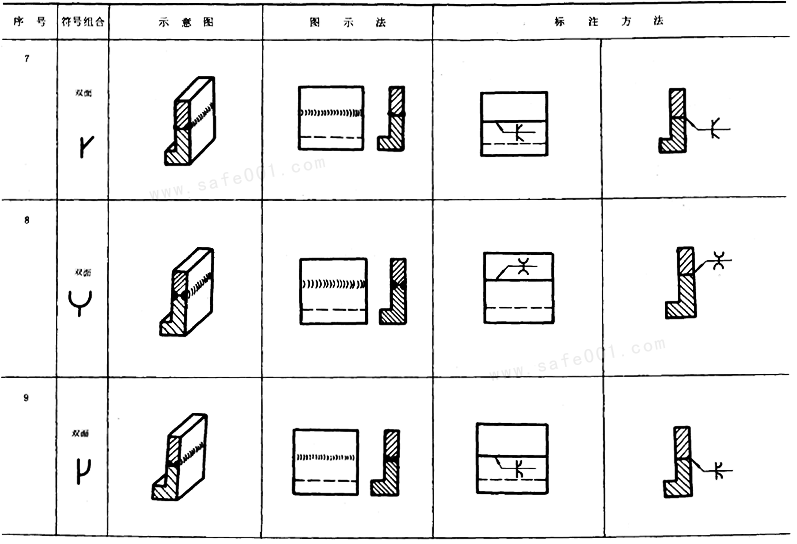

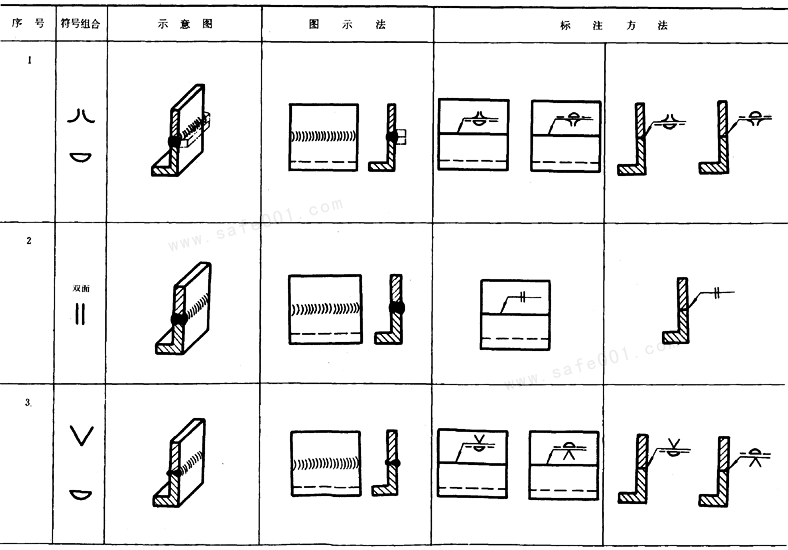

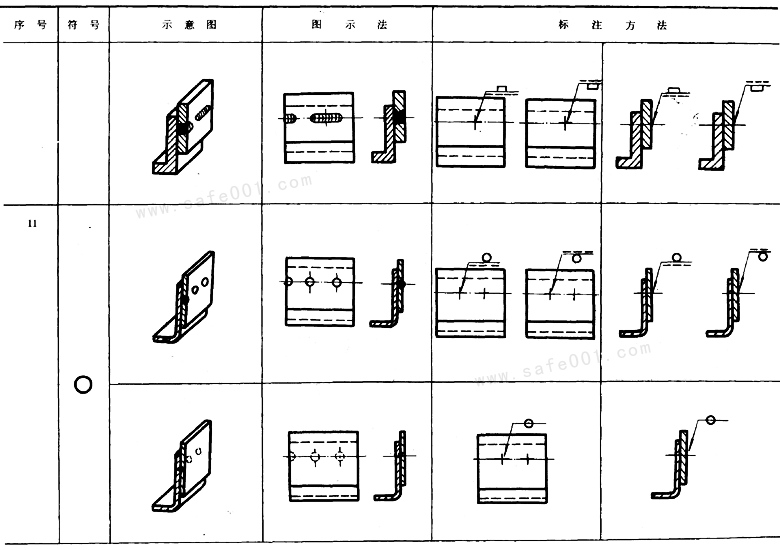

表A2  基本符号的组合举例

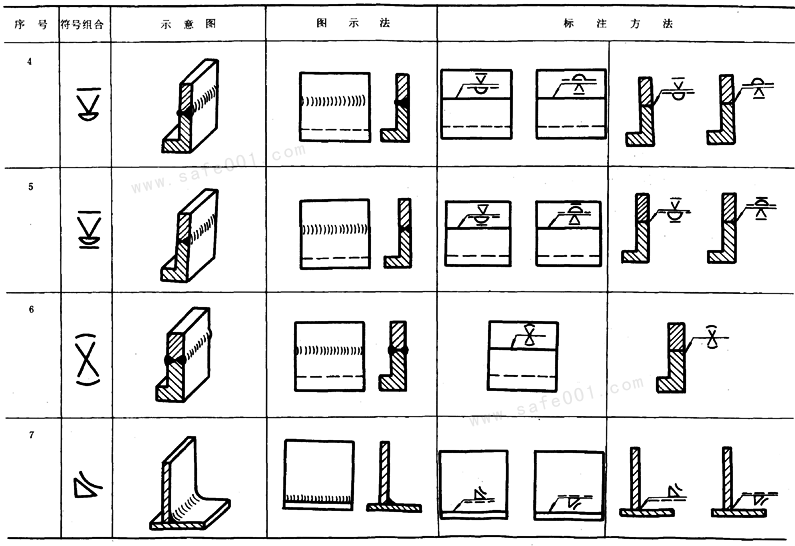

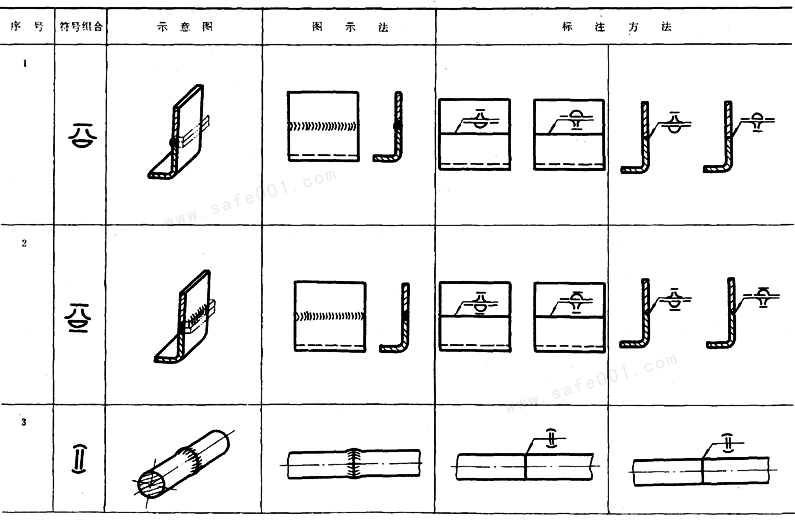

表A3  基本符号与辅助符号的组合举例

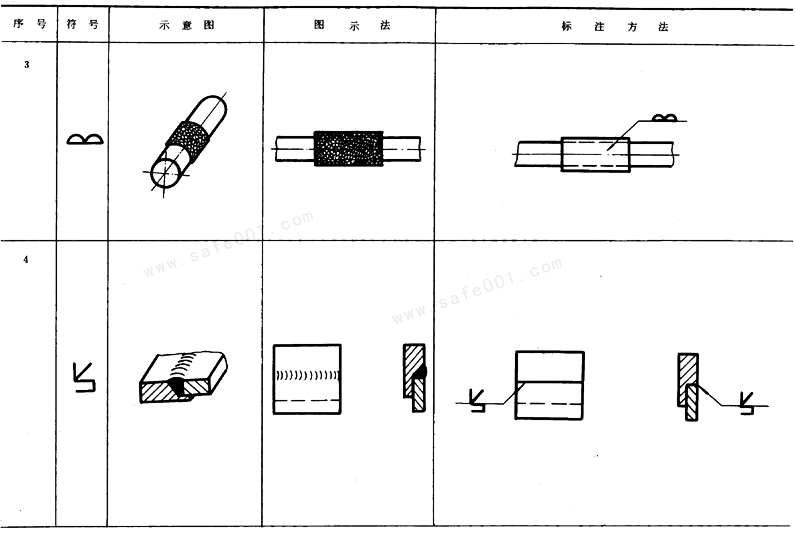

表A4  特殊焊缝的标注

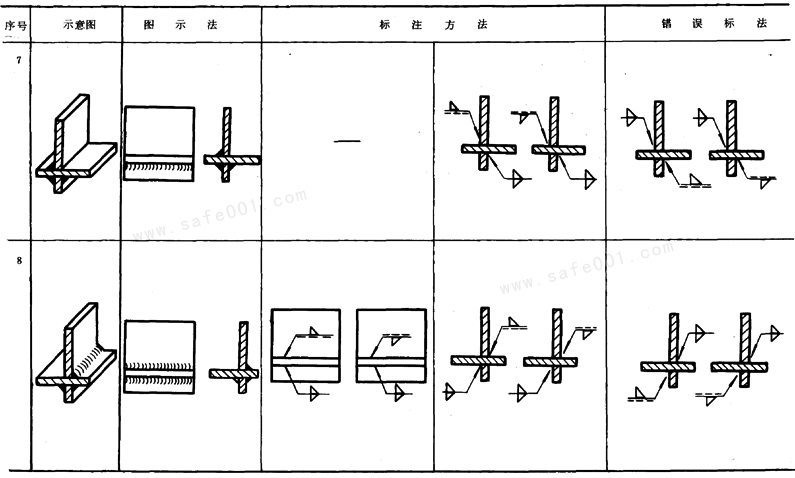

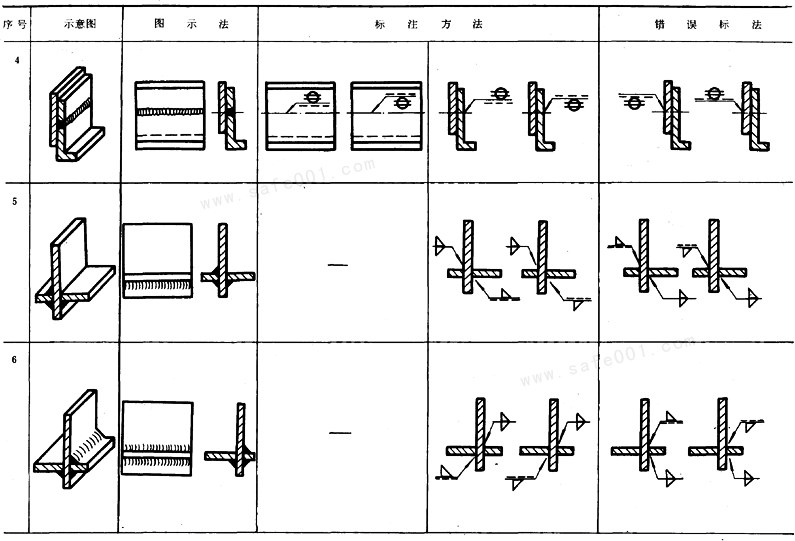

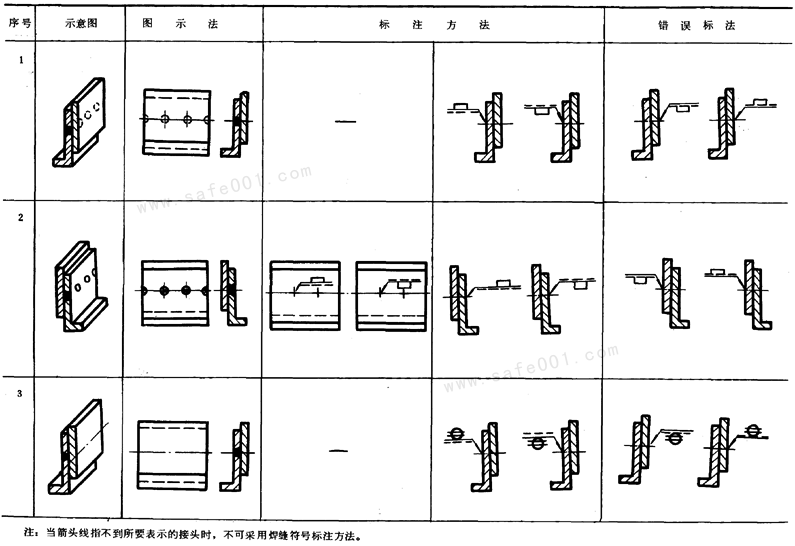

表A5  错误标注示例

附加说明：

    本标准由中华人民共和国机械电子工业部提出。

    本标准由哈尔滨焊接研究所归口。

    本标准由哈尔滨焊接研究所起草。
