AutoCAD2004图纸打印攻略

背景知识：模型空间与图纸空间
　　通常我们的绘图是在AutoCAD模型空间里进行的，打印时在图纸空间进行。两者区别何在呢？
　　“模型空间”是绘制图纸的，在图纸空间中进行的是安排图纸的打印输出。可以说，“图纸空间”是为图纸打印输出"量身定做"的，因为很多打印功能在“模型空间”里面基本难以实现。
　　说到图纸空间，就要引出布局和视口两个概念，因为布局是依赖于图纸空间的。打个粗浅的比喻，如果图纸是产品，那么模型空间就是生产车间，图纸空间就是仓库，产品将从这里输出。而布局就是仓库里的货架，将产品分类设置，视口则是货架格子，将产品安排整齐。

　　在AutoCAD2004中，可以用布局处理单份或多份图纸。创建一个或者多个不同打印布局后，每个打印布局中能够定义不同视口，各个视口可用不同的打印比例，并能控制其可见性及是否打印。由此可见AutoCAD2004的打印方法更加方便灵活，打印功能更强大。

　　AutoCAD2004中的打印流程和设置
　基本流程
　　在AutoCAD2004中，打印的基本流程如下：
　　1．在模型空间中按比例绘制图纸。
　　2．转入图纸空间，进行布局设置，包括打印设备，纸张等等。
　　3．在图纸空间的布局内创建视口并调整，安排要输出的图纸，调整合适的比例。
　　4．移动，放缩以调整布局中图形。
　　5．打印预览，检查有无错误。如有则返回继续调整。
　　6．打印出图。
　　打印流程和设置详解
　　了解了基本流程，我们详细介绍具体的打印流程和设置。
　　1. 打印设备及打印介质的相关设置　>>详细内容
　　2.创建视口　>>详细内容
　　3.调整视口和打印预览 >>详细内容
　　4.关于打印的其它说明 >>详细内容

1. 打印设备及打印介质的相关设置

　　在模型空间绘制图纸，不同的图形线有各自的颜色、线型、线宽、图层等等属性。图形绘制完毕，单击绘图窗口下方的"布局1"标签，（在默认情况下，新建一个图纸文件后，AutoCAD2004自动建立一个布局，名称为"布局1"）， 进入默认的布局1，进行要在图纸空间中打印的一系列设置。

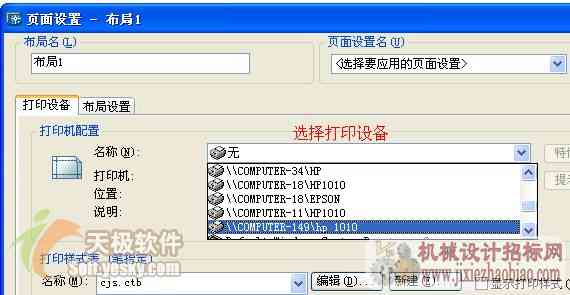

单击"布局1"标签，(或在"布局1"上选择右键菜单："页面设置")，弹出对话框。 相关选项介绍如下,单击"打印设备"选项卡，如图1 。

　　1） 打印机配置——选择系统打印机，可以是本地打印机，也可以网络打印机。
　　2） 打印样式表（笔指定）——主要针对使用绘图仪的用户，在这里能够编辑适合自己的绘图参数指定，例如某一号的笔为何颜色，输出的图形线宽，线型等等，在此不再赘述。
　　单击“布局设置”选项卡：对话框如图2。

（图2　图片较大，请拉动滚动条观看）

　　1） 图纸尺寸和图纸单位——选择纸张大小，一般在打印设备确定后，该打印设备可支持的纸张类型就会在下拉列表中出现。
　　选择图纸单位——一般选择毫米。
　　2）图形方向——根据实际情况选择横向或者纵向。
　　3）打印区域
　这里的相关概念初学者很容易混淆，故有必要解释一下。

　　概念解释：
　　布局：打印所创建布局中的图形。
　　范围：所打印图形为绘图界限（Limits命令）设定的范围。
　　显示：打印当前屏幕显示的图形。即使只显示局部（例如用放缩工具放大时），也只打印屏幕显示的部分。
　　窗口：返回到绘图窗口进行选择，将矩形选择框内的图形打印。
　　以上打印范围可根据情况灵活使用，但要注意它们的不同之处，还要理解模型空间和图纸空间的区别。
　　4）打印比例——缩小的比例从1：1到1：100，放大的比例从2：1到100：1，可以根据需要选择。
　　指定单位对应：1mm相当于模型空间中的N绘图单位。
　　缩放线宽——图形一般要按比例绘制，根据相关绘图标准，各种图线要设定不同线宽。比如可见轮廓线为0.4mm，在打印时如果改变比例，此选项将决定线的宽度是否随之按比例改变。
　　5）打印偏移——在此设定图形在纸张上X,Y方向的偏移量，一般采用默认数值即可。
　　6）着色视口选项——选择要图纸的打印质量。
　　7）打印选项——一般采用默认选项即可。
2. 创建视口
　　上述选项选择好之后，接下来就要创建视口，安排图纸。
　　视口是一个很重要的概念，这里简单的说明一下。

　　概念解释：
　　视口，好比是观察图形的不同窗口。透过窗口可以看到图纸，所有在视口内的图形都能够打印。视口的另一好处是，一个布局内可以设置多个视口，如视图形中的俯视图，主视图，侧视图，局部放大等视图可以安排在同一布局的不同视口中打印输出。
　　视口可以是不同形状，比如圆形，多边形，多个视口内能够设置图纸的不同部分，并可设置不同的比例输出。
　　这样，在一个布局内，灵活搭配视口，可以创建丰富的图纸输出，使其更加有说服力和可读性。
　　而上述这一切都是“图纸空间”的专利，在模型空间内是做不到的。到此，你也许对图纸空间有了进一步的了解。

　　简要看一下视口的相关工具栏：如图3。

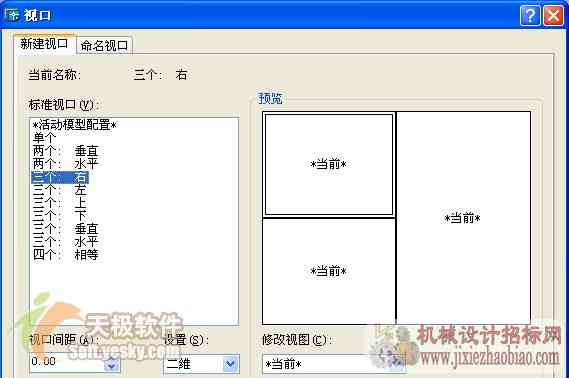

　　1）显示视口——对话框如图4。在这里可以方便的设置内定的视口。



　　3）在AutoCAD2004中，如果在图纸空间（布局）中打印，打印设置将随图形文件的保存在布局中。　　4）将对象转为视口——将用绘图工具绘制的封闭图形转换为视口。
　　5）裁剪现有视口——将现有的视口裁剪为多边形形状。
　　6）按图纸空间缩放——其实是设置布局里视口中图形的打印比例，如图5。注意它和在模型空间里绘图比例有所不同，比如你可以在模型空间里1：1绘图，但是可在布局内按2：1或其他比例打印输出。
　3.调整视口和打印预览
　　在调整视口时先要激活它，然后调整视口内的图形。这一切其实很容易，在视口内双击可激活它，这样就可以象在模型空间中一样编辑更改图形。
　　注意激活视口后，它的边框线变粗，此时可以用平移（Pan）放缩（Zoom）命令，进行粗调，比如图形在图纸和视口中尽量居中，图形的大小不要超出视口和打印范围。在视口工具栏上选择合适的输出比例，比如2：1。
　　一切调整好了，在视口外双击即可取消激活，此时只能平移和缩放查看图形而不能编辑它。

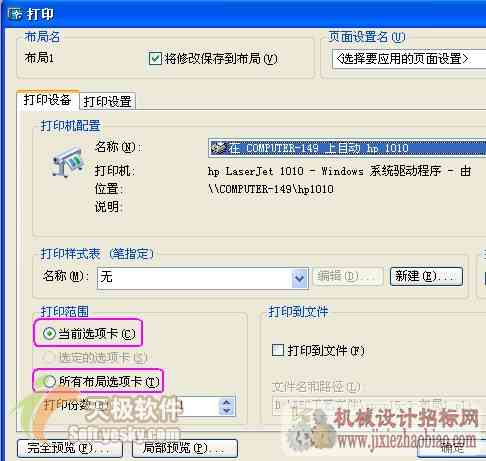

　　调整完毕，下面要进行打印前的预览。在"布局1"右键菜单上选择"打印"，进入"打印"对话框。如图6。它和进入布局时的设置非常类似，但是注意，在"打印范围"下，打印范围有了改变：


　　当前选项卡——只将目前布局（包含所有视口）中的图形打印，
　　所有选项卡——可输出整个CAD文件中的所有图纸。
　　单击"完全预览"，预览时可以用缩放和平移工具查看，如图7。如有不适，可重新调整布局和视口。

（图7　图片较大，请拉动滚动条观看）

　　打印预览没有问题，返回后单击"打印"就可输出图纸了。　


关于布局的总结
　　视口是在布局的基础上建立的。布局的一大好处是，大型和多张图纸，能够将不同的图纸指定在多个布局中，每个布局中又能灵活设置比例和不同的视口，如果全部设置正确无误，只需选择"打印全部布局"就可大功告成。
　　打印布局的强大远不止上述所说。其实还有非常实用的另一功能——制作打印布局模板，请参阅《AutoCAD2004定制打印布局模板》。
　关于打印的其它说明

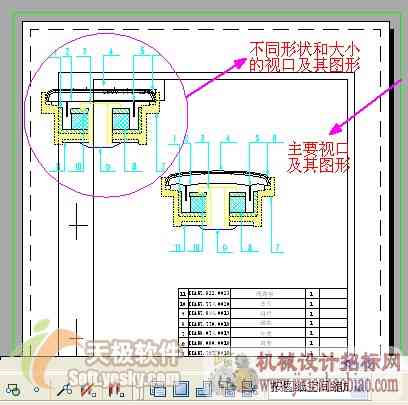

　　1）关于布局视口中的图形，超出视口部分将不能打印。一个打印布局中可设置多个不同大小和形状的视口，如图8，还可以指定某一个视口打印与否。

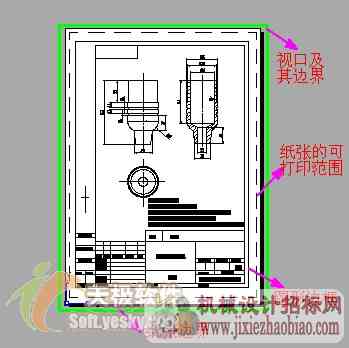

　　2）在打印预览中，各个范围界限的意义如图9。

　　3）在AutoCAD2004中，如果在图纸空间（布局）中打印，打印设置将随图形文件的保存在布局中。
　　4）布局样板也可以从AutoCAD2004的*.DWG和*.DWT文件输入，还可以利用现有样板创建新的布局，这样，新的图形布局将使用样板中的图纸空间及页面设置，在图纸空间中显示的是布局几何图形和视口对象。这也算是打印布局模板的理论解释。
　　5）打印区域请选择"布局"。注意打印布局只有在图纸空间使用。
　　6）要充分利用AutoCAD2004的打印功能，最好按以下步骤进行：在模型空间中绘制图形，在页面设置中设施打印设备及相关设定，切换到布局选项卡，安排打印用的视口和视图，打印预览，打印图形。
