空压机和真空泵TANK预分离自动收集装置 技术方案

代数式开绿灯

1.      概述

TANK预分离自动收集装置专为测试固定式喷油螺杆空气压缩机和喷油螺杆真空泵产品中油气分离器罐的预分离效果而设计，通过机械结构和电气控制组合以实现整个测试过程自动收集相关数据。此装置由于都是电子自动控制，避免了手动操作容易出错、容易被烫伤、需多人协同操作、数据不够准确等问题，完全可以实现单人独立操作、操作效率更高、更准确。

    本装置适用于所有固定式喷油螺杆空气压缩机和喷油螺杆真空泵，不适用无油干螺杆空气压缩机或喷水螺杆空压机等。

2.      主要原理

油气分离器预分离效果的指标是经过预分离后的空气含油量，质量百分比PPM=106x油质量/空气质量（流通油气分离芯的空气）=106x油气分离芯分离回油质量/空气质量+最终排出空气含油量PPM。

据油气分离行业统计预分离后空气含油量的通常不超过10000PPM，而排出空气含油量很小，油气分离器预分离后空气含油量远大于最终排出空气的含油量，不是一个数量级。

可以认为：预分离后的空气含油量=106x油气分离芯分离回油质量/空气质量。

本装置的工作原理就是测试油气分离芯的回油质量来反算油气分离罐的预分离效果。要求油气分离芯完全浸润，机器额定工况运行回油量稳定时测量。如果分离芯没有完全浸润之前测量，因为部分油分离后容纳在分离芯的玻璃纤维之中，测试的数据将偏低。

3.      主要组成

本装置有三个部分组成：集油罐、油路集成组件、控制组件。具体参考图1所示。

3.1.         集油罐

集油罐体上配长条形的视油镜，底部支架带有四个可自锁滚轮，侧面焊接支架用于安装油路集成组件和控制组件。

3.2.         油路集成组件

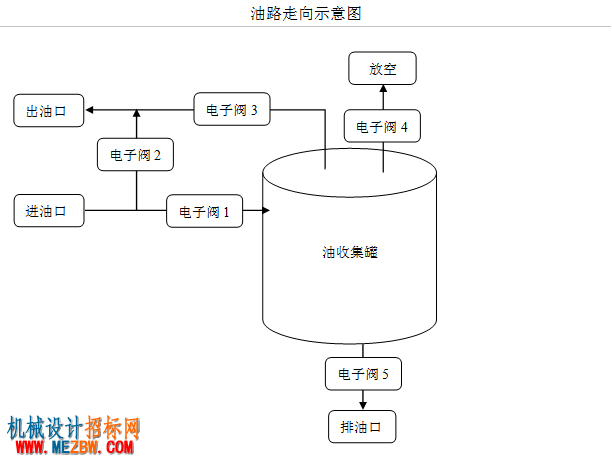

通过电子阀的通断实现整个收集回油量的过程，具体油路走向示意图如下所示：



电磁阀需选用通径10mm左右的，可以直接安装在油路上。

连接方式：首先断开整机TANK回油视油镜汇总处与主机喷油口处的管路，然后将此测试装置的进油口连接到视油镜流出的汇总处，再把出油口连接到主机喷油口处。

3.3.         控制组件

通过简易电脑板控制5个电磁阀不同时间点的通断，其中电子阀1、3同时动作，电磁阀2与电磁阀1、3也是同时但相**作，电磁阀5在电磁阀1、3通路时也动作将油排出进行搜集，电磁阀4用于在放油的时候进行排气放空从而确保可以将油都收集完全。
