用solidworks，常常用用到toolbox，拖出来一个螺栓，拖出来个齿轮，我们总想做一些编辑，但编辑结束后的文件，我们总是保存了，下次打开，又恢复原样。或者换台机器，又存在变形等等问题，这问题，好像若干年前，就已经很多人提出，很多人都提出了解决的办法，但……好像都不太完整，让咱来完善一下。
哦，我们的SW技术Q群：24728007，欢迎高手入场。

正题：
1，Toolbox的性质，你要了解：
Toolbox做出来的螺栓，并不同于一般的零件，如果你了解设计表，或者多配置零件，或者系列零件，你就明白，驱动零件的，主要是一系列的尺寸参数，所以toolbox零件，你要理解，他只是一堆长宽高尺寸参数。并且，它有个内部关联ID，由软件系统自行控制着，你生成这个螺栓，对应toolbox数据库中的某个配置参数。
因为配置参数并没有变化，所以你怎么修改这个零件，只要这个内部关联没有动，你就没办法修改它。


2，上面的说明，你明白了，我们想改toolbox的螺栓，首先就要劈开这个内部关联。怎么办？

1. D:\Program Files\SOLIDWORKS Corp2018\SOLIDWORKS\Toolbox\data utilities\sldseTDOcprop.exe

复制代码

这是我的安装路径，你如果sw的安装路径与我不同，就要自己找这个文件位置。SW提供了这么个工具

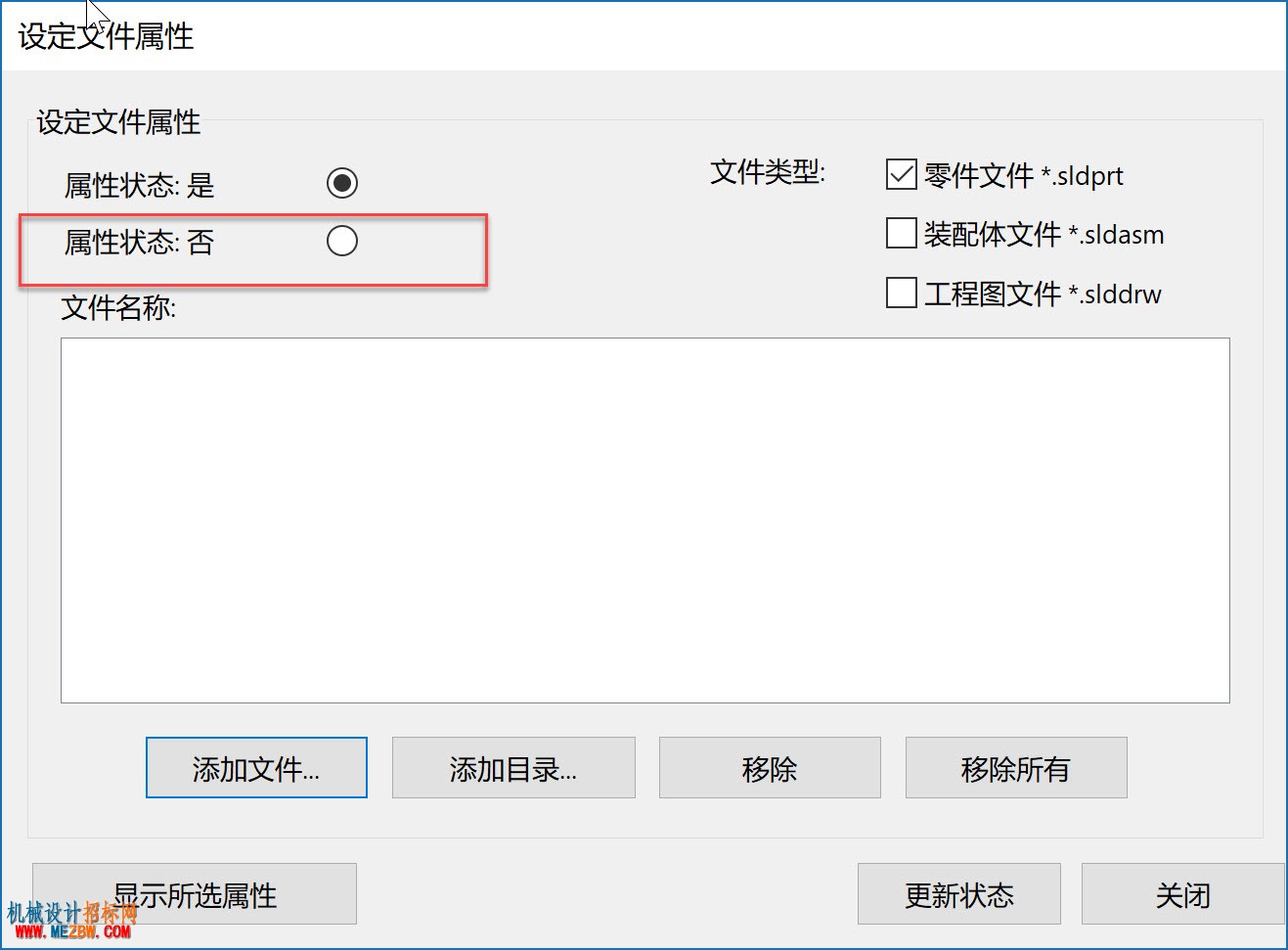

你把生成的toolbox螺栓，插入到这，把属性状态修改为“否”，这个内部关联就断开了。

3，“？？？？？我插入的螺栓，并没有实际文件产生呀？？”
新手们，又俩眼转圈了。你这又需要了解toolbox是怎么生成单独零件的。

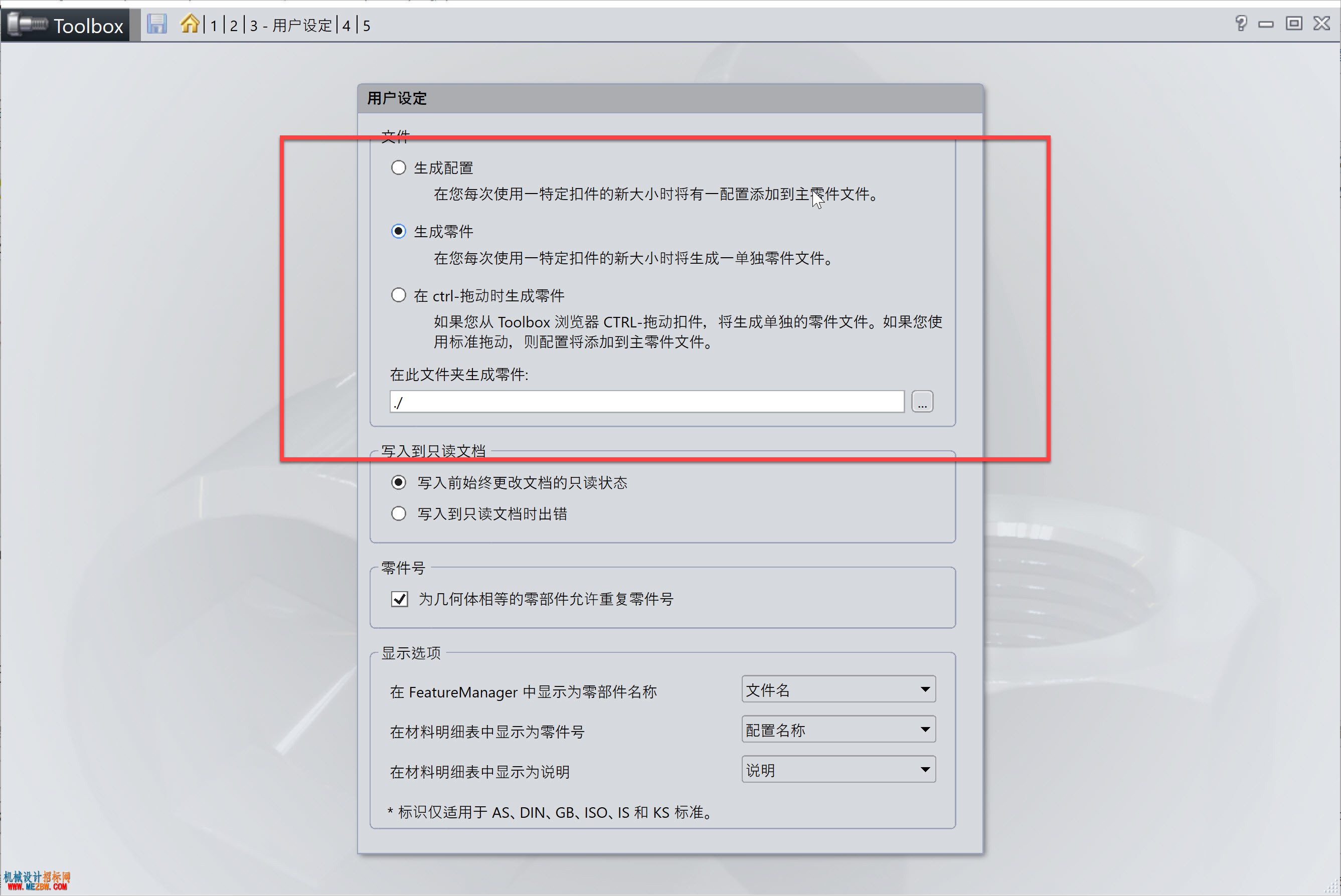

看toolbox的配置定义

看见没，这里是允许你生成一个单独文件的。
特别强调的一个点，在此文件夹下生成零件，我在这里，应用了一个

1. ./

复制代码

这有一些网友们可能不是很懂，和上面的D:\Program Files（绝对路径）对比，这个就叫做相对路径。我们应用toolbox，必然应用于装配体下，装配体，存在一个绝对路径，那么相对路径，就是不管你装配体放在哪里，我toolbox生成的零件，就在当前装配体的路径下，相对于装配体路径保持一致。
