液压回路动画二

发表于 2014-11-29 14:36:53 | 显示全部楼层 |阅读模式

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

009_换向回路2

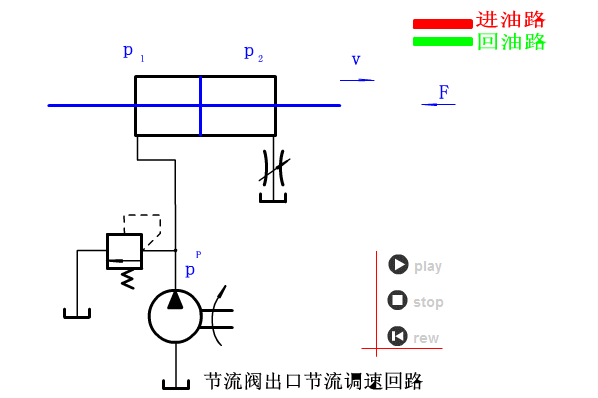

010_节流阀出口节流回路

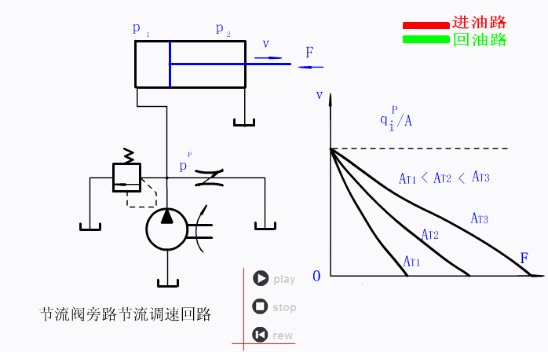

011_节流阀旁路旁路节流调速回路

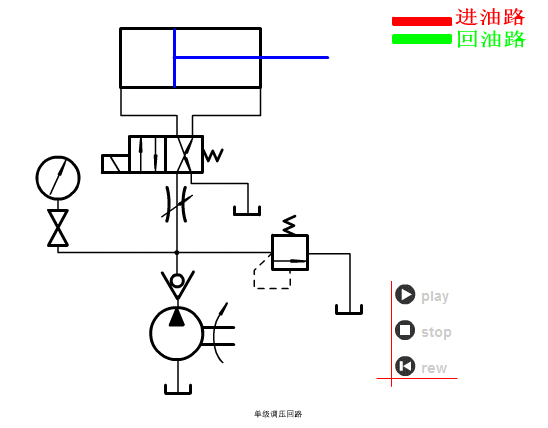

012_单级调压回路

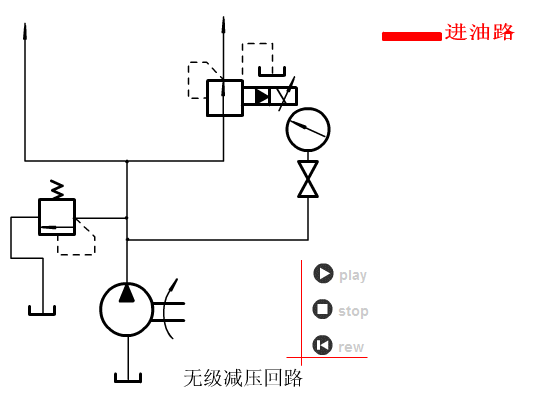

013_无级减压回路

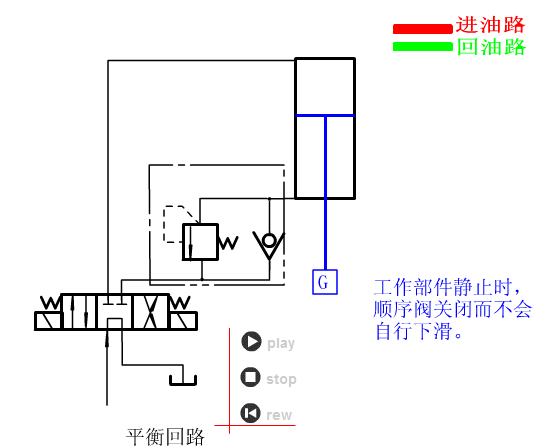

014_平衡回路

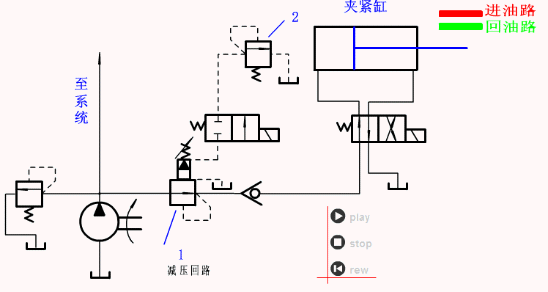

015_减压回路

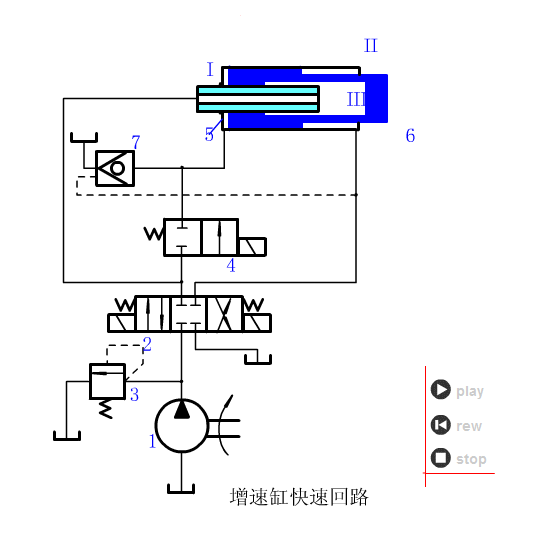

016_增速缸快速回路


相关帖子

回复

使用道具举报

发表于 2017-4-19 07:29:10 | 显示全部楼层

很直观，赞一下

回复支持反对

使用道具举报

发表于 2014-11-29 16:09:27 | 显示全部楼层

这个真的很不错，比我们的教程简单明了多了

回复支持反对

使用道具举报
