Kinect v1和Kinect v2的彻底比较

本连载主要是比较Kinect for Windows的现行版（v1）和次世代型的开发者预览版（v2），以C++开发者为背景介绍进化的硬件和软件。本文主要是对传感的配置和运行条件进行彻底的比较。

  本连载介绍的Kinect for Windows Developer Preview是暂定的，软件、硬件以及API有可能因为最终的产品版发生变更，还请谅解。



  2012年美国微软发售的Kinect v1，因为可以很方便就能取得Depth（深度）和 skeleton（人物姿势）等信息，被全世界的开发者和研究人员关注。

  2014年预定发售的Kinect v2，预测在硬件和软件上会做很大的进化，在销售前，开发者向的预览版的Kinect v2(传感器)和SDK v2（软件开发套件）很早就发布了出来。



  还有，因为这个开发者向的早期提供程序是必须签订NDA(密码保持契约)，本稿有不能公布的事项也事先请各位谅解。



Kinect v1(图1)和Kinect v2 预览版(图2)的外观的照片。

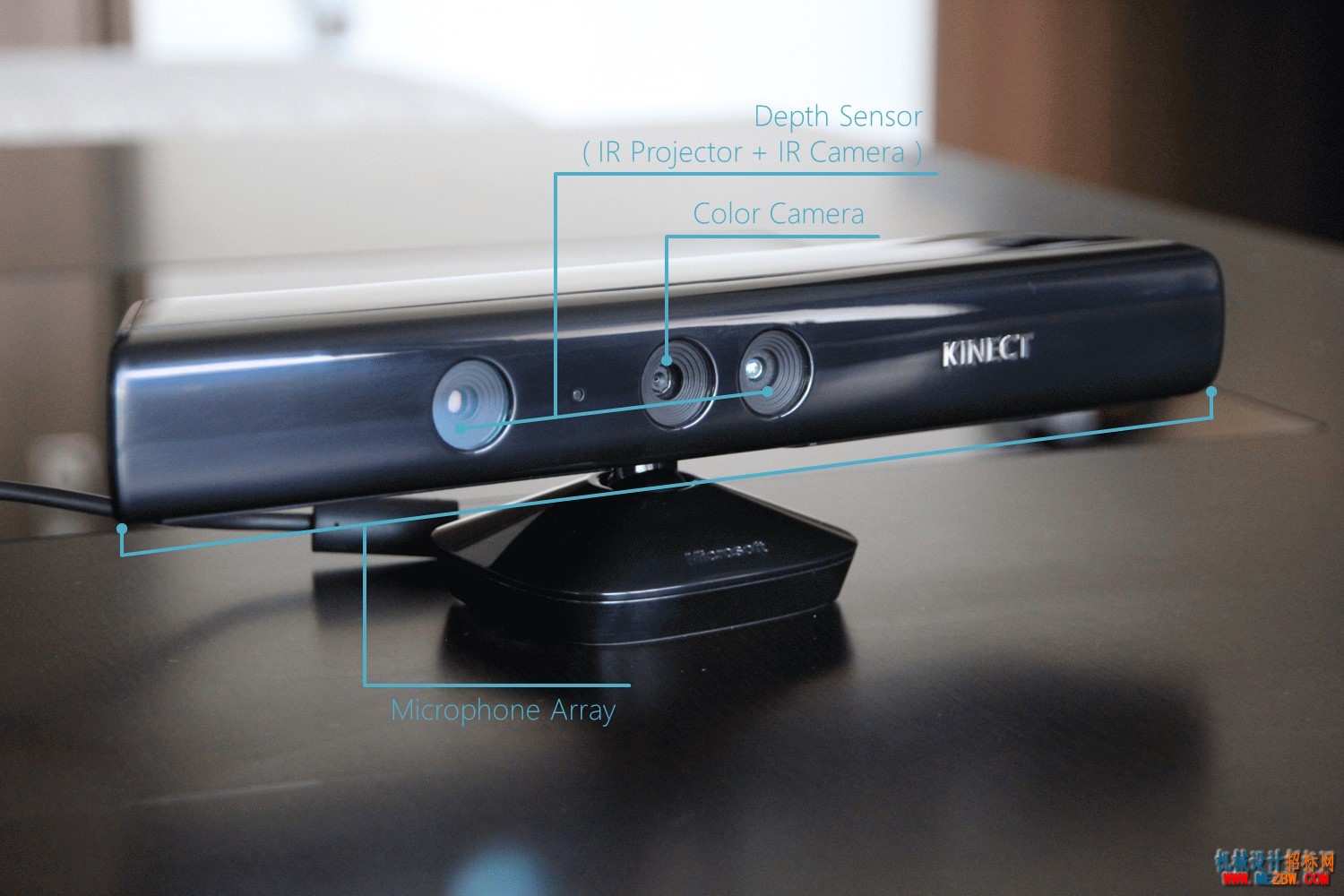

 图1 Kinect for Windows v1(现行型)



  Kinect v1的Depth传感器，采用了「Light Coding」的方式，读取投射的红外线pattern，通过pattern的变形来取得Depth的信息。为此，Depth传感器分为投射红外线pattern的IR Projector（左）和读取的这个的IR Camera（右）。还有Depth传感器中间还搭载了Color Camera。

  Light Coding是以色列的PrimeSense公司的Depth传感器技术，于2013年被美国苹果公司收购。

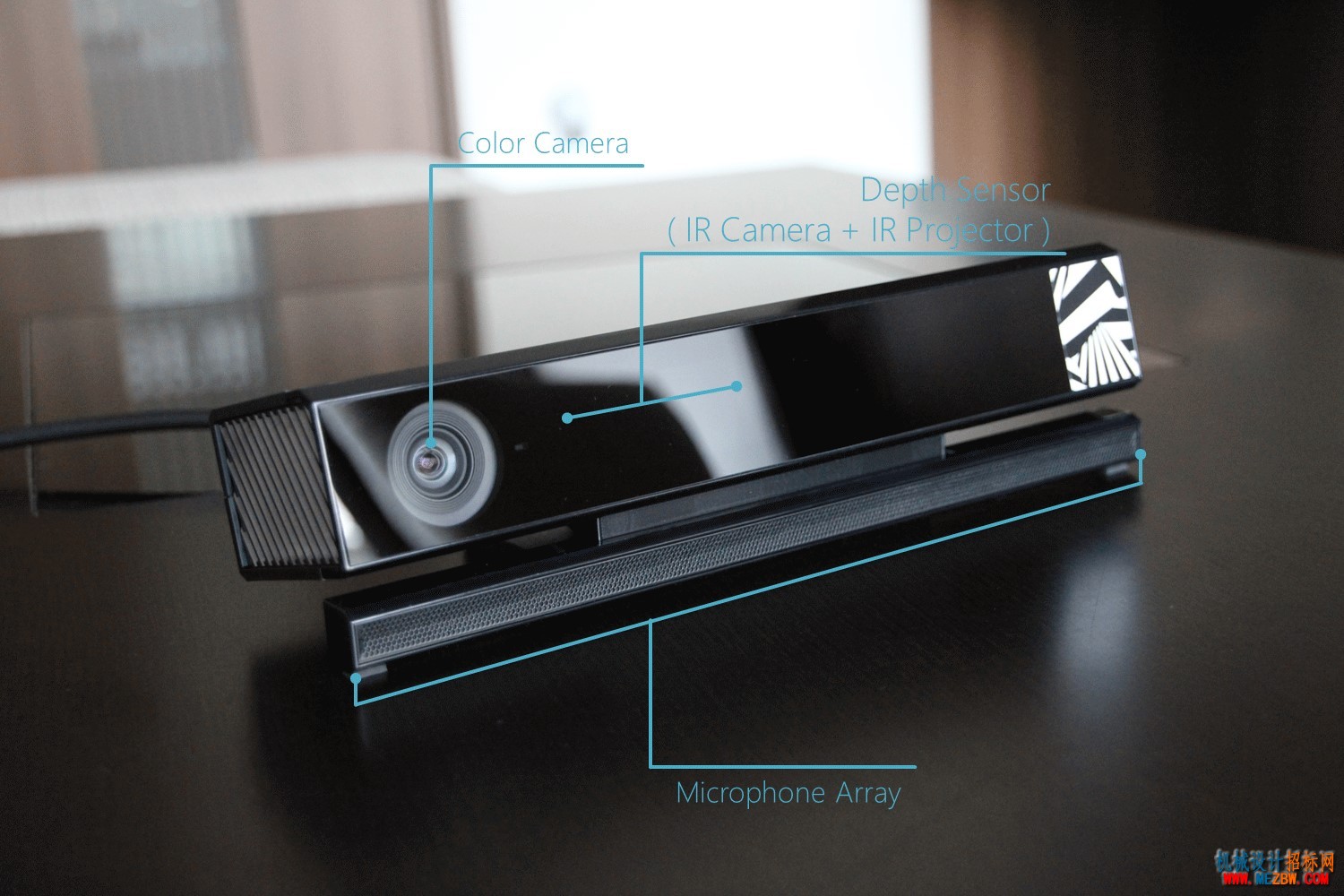

  Kinect V2预览版的Depth传感器，采用的是「Time of Flight(TOF)」的方式，通过从投射的红外线反射后返回的时间来取得Depth信息。Depth传感器看不到外观，不过Color Camera旁边是红外线Camera(左)和投射脉冲变调红外线的Porjector（右）。



  微软过去收购过使用TOF方式处理Depth传感器技术的公司（注：应该是指的3DV），已经在使用这个技术，不过没有详细的公布。





  Kinect v1和Kinect v2预览版的传感器的配置比较在表1显示。

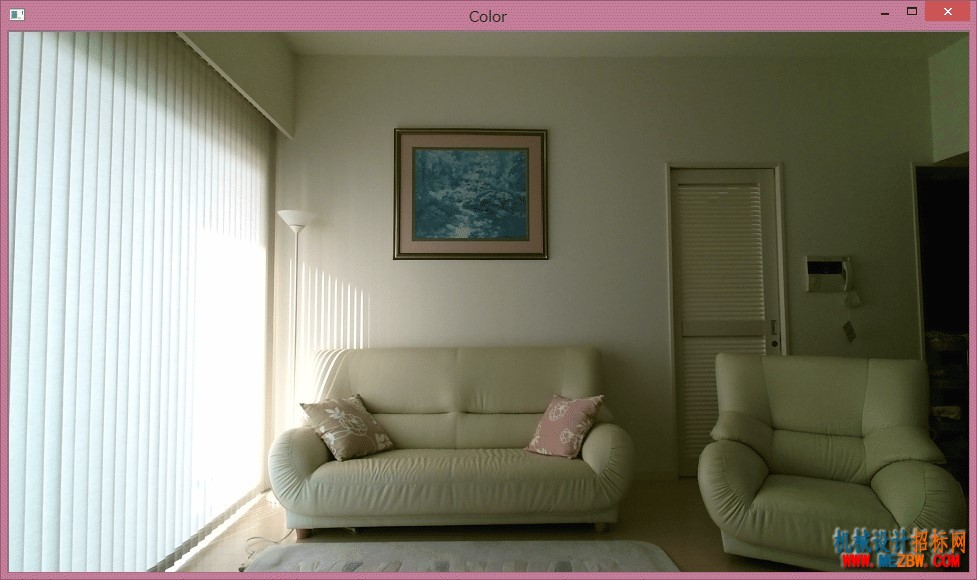

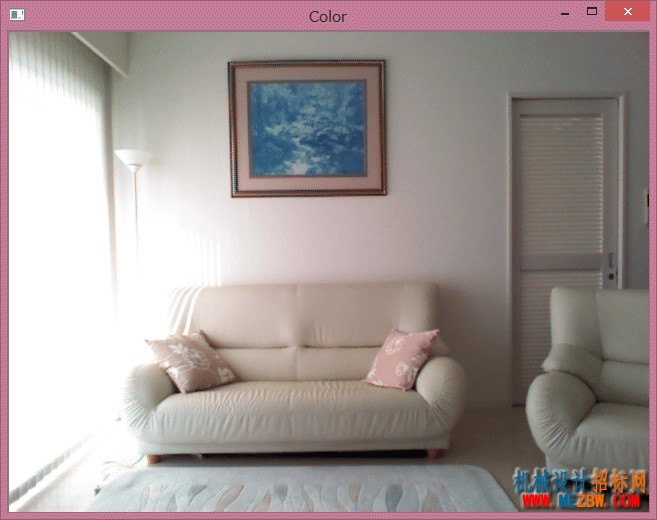

Kinect v1的Color Camera的分辨率是640x480较低，不能取得非常漂亮的图像，Kinect v2预览版的分辨率大幅提高，能取得1920×1080非常漂亮的图像（图3）。

（注：v1的要求是USB2.0理论传输速率是60MB/s，v2是USB3.0理论传输速率是500MB/s。可以计算一下，以XRGB Color为例，30fps，那么每秒所需传输的数据大小为640 x 480 x 4 x 30约为35M；再加上USHORT格式的Depth Color，30fps，大小为320 x 240 x 2 x 30约为4M。总计约为40MB/s，因为带宽有限，所以在保证画面帧率稳定的情况下，分辨率只能如此，而且基本上必须独占一个USB Controller。再算算v2的情况，Color = 1920 x 1080 x 4 x 30 约为237M，Depth = 512 x 424 x 2 x 30约为12M，总计约为250M/s。所以非USB3.0不可，否则传输不了这么大的数据量。显而易见，Color Map是最占带宽的，其实可以通过一些其他格式，比如I420或MJPG来减少数据量，然后通过CPU或GPU来进行解压和回放。）



  Kinect v2预览版的Depth传感器的分辨率也提高到512×424，而Kinect v1是可以取640×480分辨率的Depth数据，乍一看规格好像下降了，其实Kinect v1的Depth传感器的物理分辨率是320x240，Up Sacling到640x480而已（注：猜测是Runtime处理的）。另外，Depth传感器的方式也是从Light Coding变更为Time of Flight(TOF)。

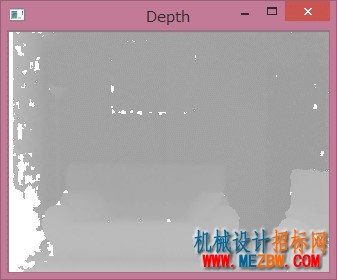

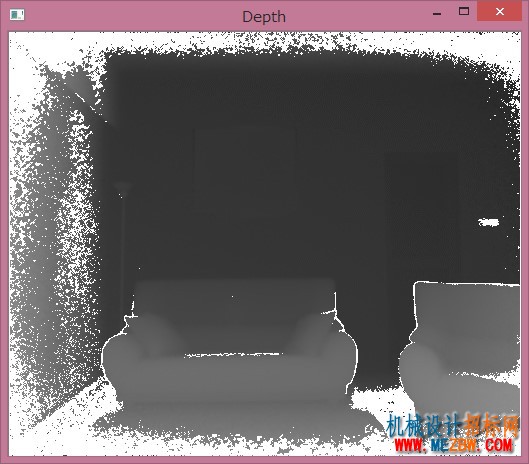

  不能详细叙述，不过Kinect V2预览版Depth数据的精度也提高了(图4)，关于精度还敬请等待产品版。

   Kinect v1，v2预览版可以取得Player（可识别的人体）数量都是6人。Kinect v2预览版因为Depth传感器的分辨率提高了，用Player数据只需要简单的剪切就可以很漂亮得把背景和人物分离。

   Kinect v1可以取得全部关节（Joint）的skeleton的数量是2人，随着Depth传感器的分辨率上升和视角的宽广，Kinect v2预览版变得能取得6人。

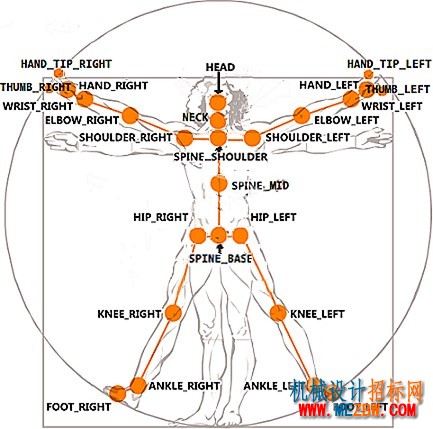

    还有，Kinect v1能取得的Joint是20个Joint每人，Kinect v2预览版变为能取得25个Joint。具体的如图5所示，头(Neck)，指尖（HAND_TIP_LEFT，HAND_TIP_RIGHT），大拇指（THUMB_LEFT，THUMB_RIGHT），增加了这5个Joint。不仅仅是手的位置，大拇指和指尖的细小信息也可以获取到。



   Hand State（手的开闭状态）的识别，Kinect v1是靠Developer Toolkit里的「Kinect Interaction」库来支持，不过在Kinect V2预览版SDK里是标准支持。

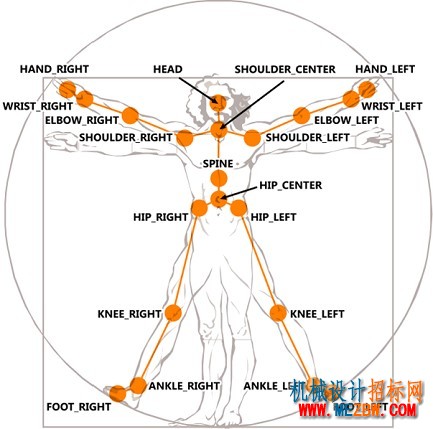

Kinect v1和Kinect v2预览版可以取得的Joint

Kinect v1为了摇头装载了倾斜电机(Tilt motor)，也有视角扩展，Kinect v2预览版没有搭载Tilt motor，靠手动来摇头。

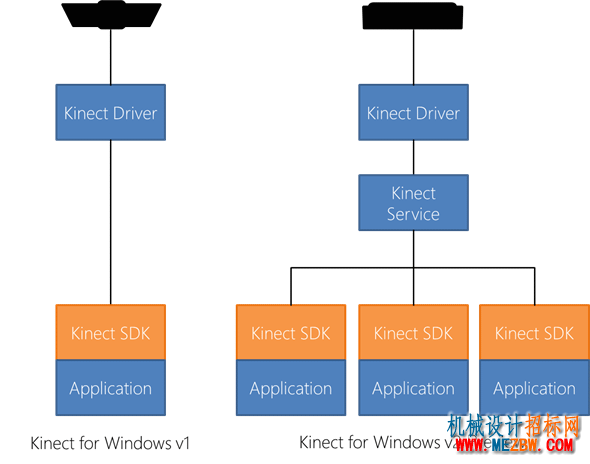

Kinect v1不能多个应用程序同时连接到一个传感器。Kinect v2预览版通过「Kinect Service」，可以让多个应用程序同时从传感器取得数据（参考图6）

现在，Kinect Service作为常驻程序被提供， 一般认为产品版里会成为Windows的服务(Service)。



  Kinect v1和Kinect v2 预览版的运行环境的比较表(表2)。



  Kinect v1要在Windows 7以后的版本上运行，Kinect v2要求是在Windows 8 运行。关于Visual Studio也要求是2012以后的版本。



  Kinect v1要求的是支持DirectX 9.0c的GPU（Kinect Fusion除外），Kinect v2预览版要求支持DirectX 11.0以后的GPU，像笔记本这种没有装载NVIDIA GeForce和AMD Radeon外置GPU（独立显卡）的很多无法运行，而像有Intel HD Graphics这种支持DirectX 11.0以后的处理器内置的GPU（集成显卡）是可以运行的。



   如上展示了Kinect v2预览版的必要运行环境，和前述一样在产品版中有变更的可能性，现在还不需要着急准备对应环境。关于USB Host Controller的兼容性今后也有解决的可能，希望起到参考的作用。



  这次彻底的比较了Kinect v1和Kinect v2预览版的传感器配置和必要运行环境，下一回是关于使用Kinect SDK v2.0预览版的C++的程序设计方法在v1和v2预览版上的比较和介绍。
