【现象】如何借用Toolbox中标准件设计非标的零部件？

【问题】如何断开装配体Toolbox标准件关联？

【回答】可以通过Toolbox中sldseTDOcprop.exe应用程序修改标准件属性。

目前，随着社会的发展建设的需要，非标制作占有较大的需求量，很多设计公司也根据企业的自身发展的角度出发，制作一些非标的零部件以来适应设备的功能需求，所谓“非标”，就是指非国家标准产品，根据客户的特殊要求而设计生成的，与常规的标准产品有区别。为实现特定的功能，按照客户的要求、利用现有的成品件以及标准件，专门设计、制造的专用设备或专用生产线。有什么方法，能提高工作效率？有什么工具，能免去重复的工作?

演示如何用Toolbox生成一个传送链轮：假如想要一个轴孔大小为1 inch的传送链轮，我们需要从
Toolbox是solidworks自带的强大的标准件库，到底有多强大，能够熟练使用它的人都知道。可在Toolbox库中通过拖拽生成标准件，简单方便快捷，通过修改，我们可以先通过Toolbox生成想要标准件，再修改成自己需要的非标零件。如（图1）所示。

Toolbox库中先生成传送链轮后再修改。根据自己需要的齿形和齿数生成了一个英制的传送链轮，如（图2）所示。

图 2

生成后，通过修改各部位的尺寸，做成自己想要的样子，然后另存为新的零部件。非标的传送链轮在很短的时间内完成了，如（图3）所示。

图 3

新建传送链轮，插入到装配体中，发现再次打开的时候发现这个零件又还原成了标准的零件。用传送链轮替换零部件，再次打开时发现还是标准零件的图标仍然存在关联，之前更改的轴孔也没有被保存，如（图4）所示。

图 4

如何使得零件断开关联？Toolbox生成的标准件修改后必须把属性改为普通零件才能使用。首先打开自己的SW安装目录，C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities\sldsetdocprop.exe，找到sldsetdocprop.exe，如（图5）所示。

图 5

双击sldsetdocprop.exe激活程序，通过sldsetdocprop.exe修改零件的属性，首先把传送链轮添加进去，如（图6、图7）所示。

图 6

图 7

可事先通过“显示所选属性”观察传送链轮现在的属性：(IsToolboxPart)=(Standard)，它还是一个Toolbox标准件，如（图8）所示。

图 8

随后我们要将设定文件属性中改为的“属性状态：否 ”，如（图9）所示。

图 9

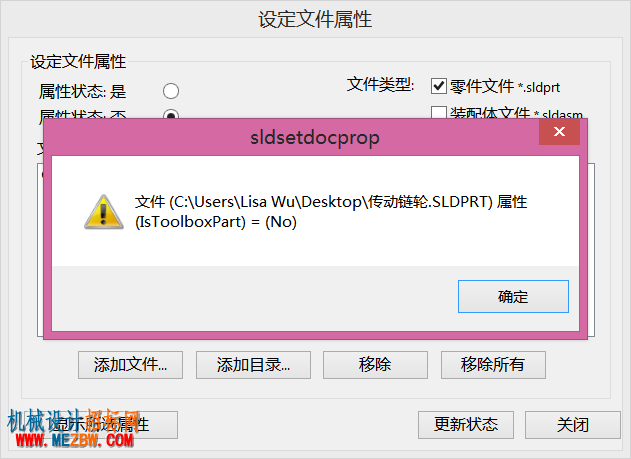

然后点击“更新状态”，再次查看文件属性：(IsToolboxPart)=(NO)，对话框显示修改成功，如（图10）所示。

图 10

更改后我们再将零件插入到装配中，这时候我们发现零件的图标已经由之前的标准件变成零件图标，如（图11）所示。

图 11

我们通过以上演示，来为大家介绍如何借用我们Toolbox库中的标准件来更改为非标的零部件，使您能够更快捷、更简单地得到想要的非标零部件。
