《solidworks正树问答500+》101-105

说明你有一个零件在装配体的很远的地方

你按ctrl+1，然后ctrl+2，ctrl+3，ctrl+4，ctrl+5，ctrl+6，ctrl+7

可以多方向旋转视图，然后

鼠标框选，看一下设计树里面变成蓝色的零件，就是了

装配体肯定在一个方向，比如左边，那你就框选屏幕右边，因为零件太远，所以很小，屏幕上看不到，但框选能选出来

103. 国外的气缸太贵了，一万多，可买国内的就很便宜，为什么要买外国货

关于成本，一个加工商给我说过这么个例子，他原来干过一个饮料瓶的公司，流水线上一台机器需要个密封圈，这个圈买国内的，大概5毛钱，买park的，大概要120块钱。然后老板决定买国内的，但国内的密封圈，大概3天就要换一个，一个流水线上按照10个工人，人均3000/月工资算，停机1小时就是3000/20/8x10=120，一个月要当机10个小时是1200，park的密封圈1年一年大概换2次密封圈估计够了。也就240+120=360.除了工时外，还会少生产几十万个瓶子，咱再算算成本。这不过是个可乐瓶的流水线，更不用说一个汽车流水线了，所以是买800块钱的气缸呢，还是1w的气缸呢？

104. 正树的快捷键是怎么设置的呢？

我设置的快捷键很少，下面这些是我设置的

Alt+e移动

Alt+r旋转

Alt+s配合

Alt+g保存所有

Alt+f测量

别太纠结于sw的快捷键了，在sw里，鼠标笔试才是精华，S键才是精华，你研究研究这两个

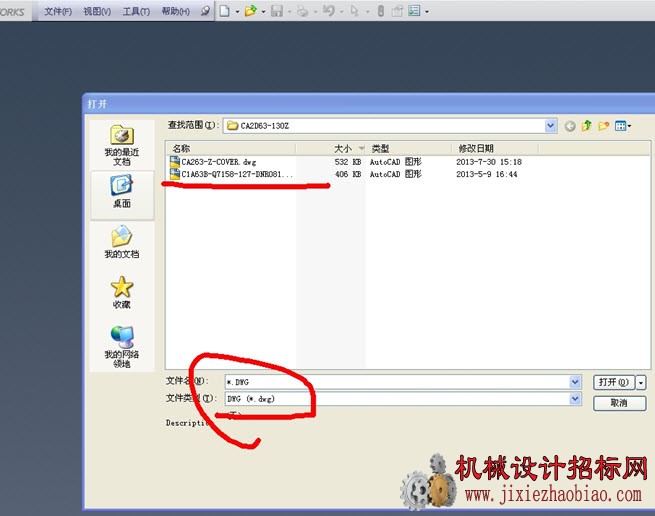

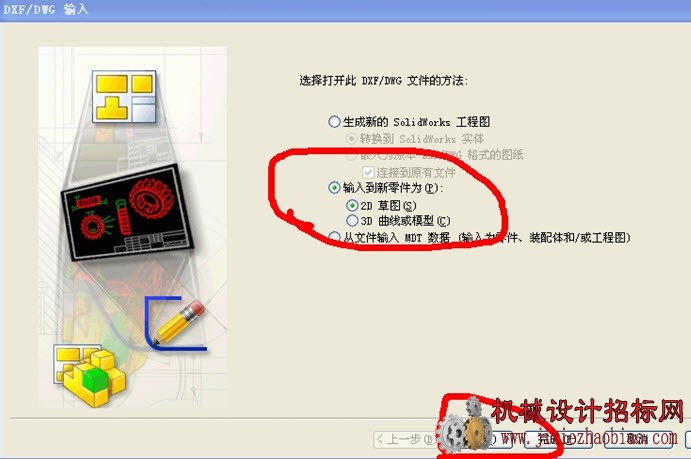

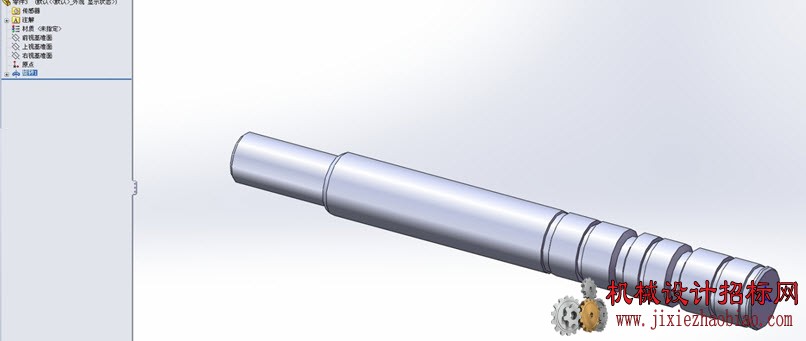

105. 演示个通过dwg，转换成3d，做个活塞杆的过程

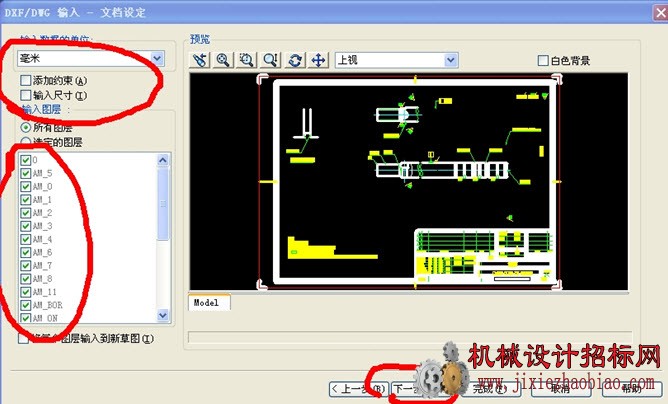

这里的一个重点，添加约束，和输入尺寸，全都不勾选
图层可以全选，可以根据需要

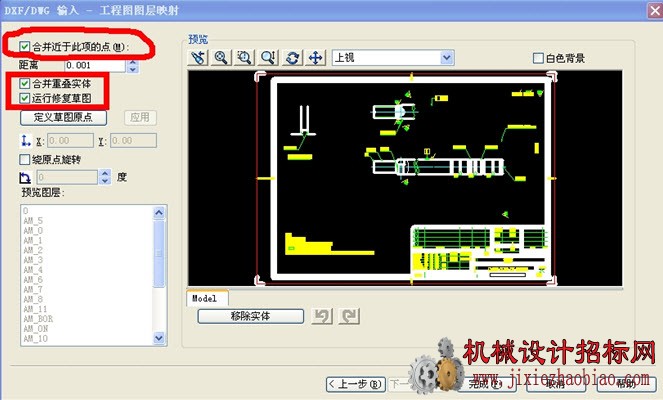

合并近似于xxxx，这个可选，任意。

合并重叠实体，运行草图修复，这个都选，有时候，你的2d图太大，图层狂复杂，这块的选择，经常造成机器卡死（前面选择图层也是）

定义草图原点，这个不建议选择，因为选择了，也没有约束，感觉没用

完成后启用分解草图快

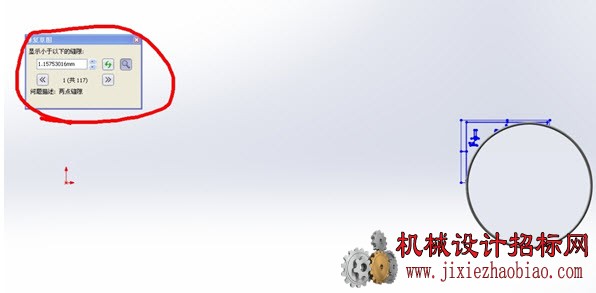

由于选择了修复草图，这块会跳出缝隙，这里可以直接忽略，也可以一一查找修复

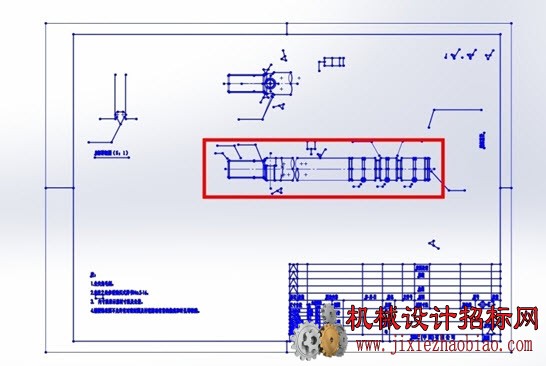

除了自己想要的以外全部框选删除

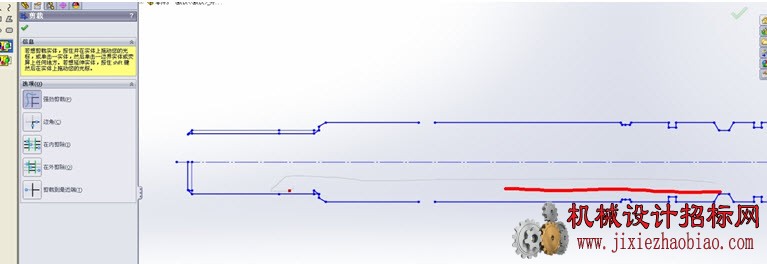

 这个强劲剪裁，其实是按住鼠标左键，然后拖动鼠标，滑过你要删掉的线

这条灰线，是鼠标轨迹

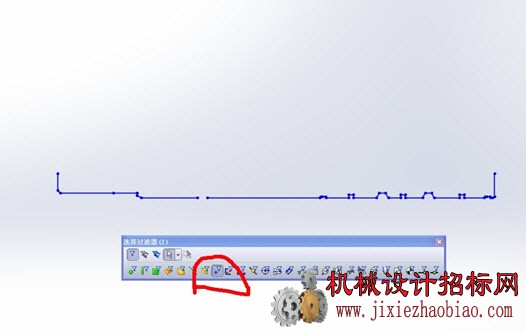

过滤选择器，因为草图上有一些多余的点，直接框选，删除

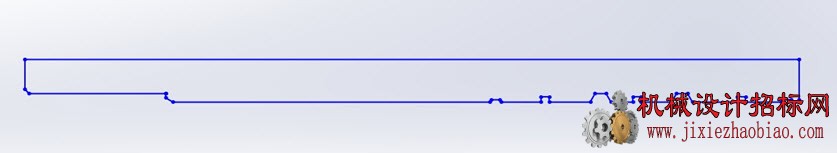

修补小毛病，闭合草图

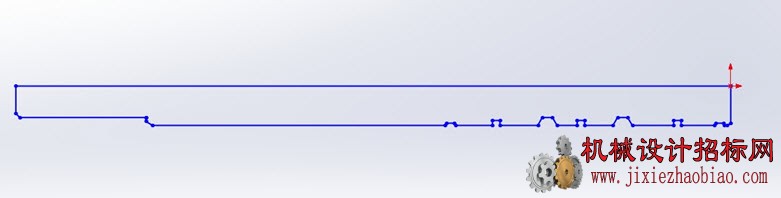

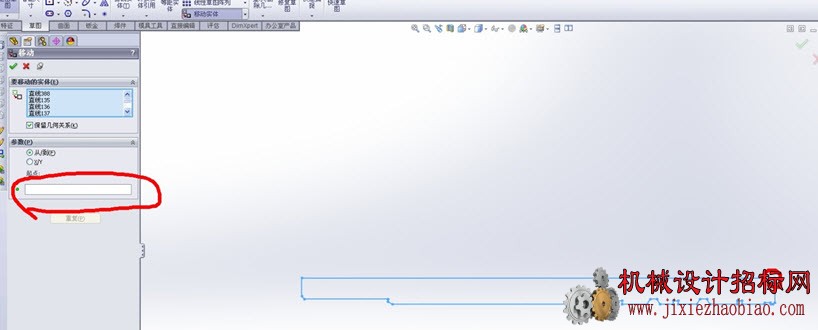

移动草图到空间原点

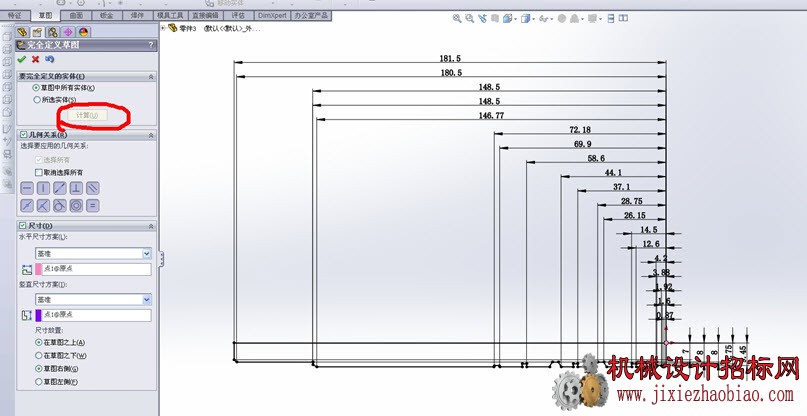

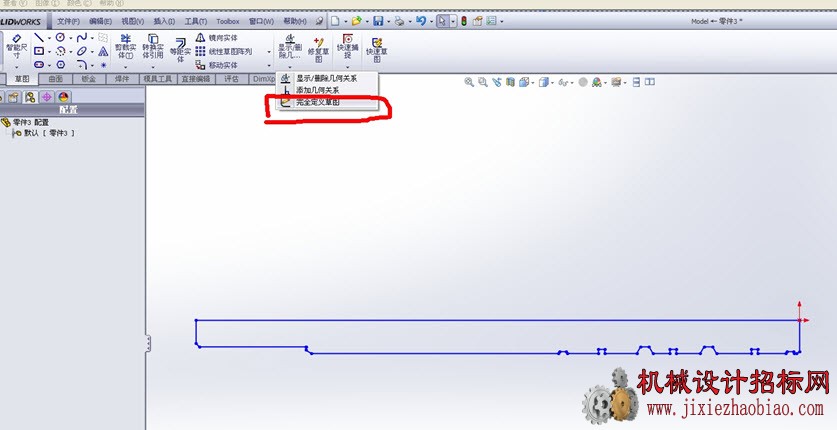

完全定义草图，添加尺寸

 这里任意，自己考虑

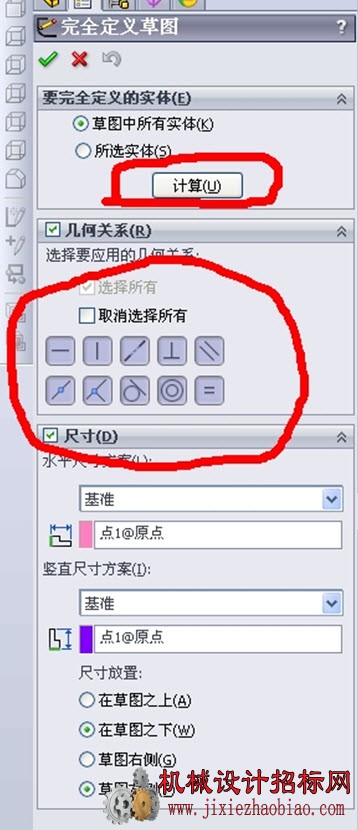

这里你要全部约束，这也是为什么在将dwg导入sw时，为什么不添加约束，因为在这里，“完全定义草图”是不管你草图是否有约束的，比如你有3条线，其中1条已经有约束了，“完全定义草图”仍然会计算3条线，除非你手动选择2条线，这样就常常造成过定义

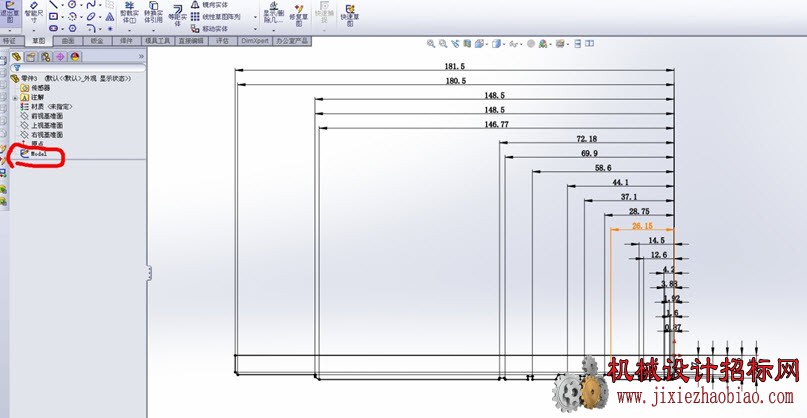

这样，一个草图，就完全定义了。假如出现欠定义，有蓝线，那么单独选择，再反复用“完全定义草图”，最终可以实现草图的完全定义，
