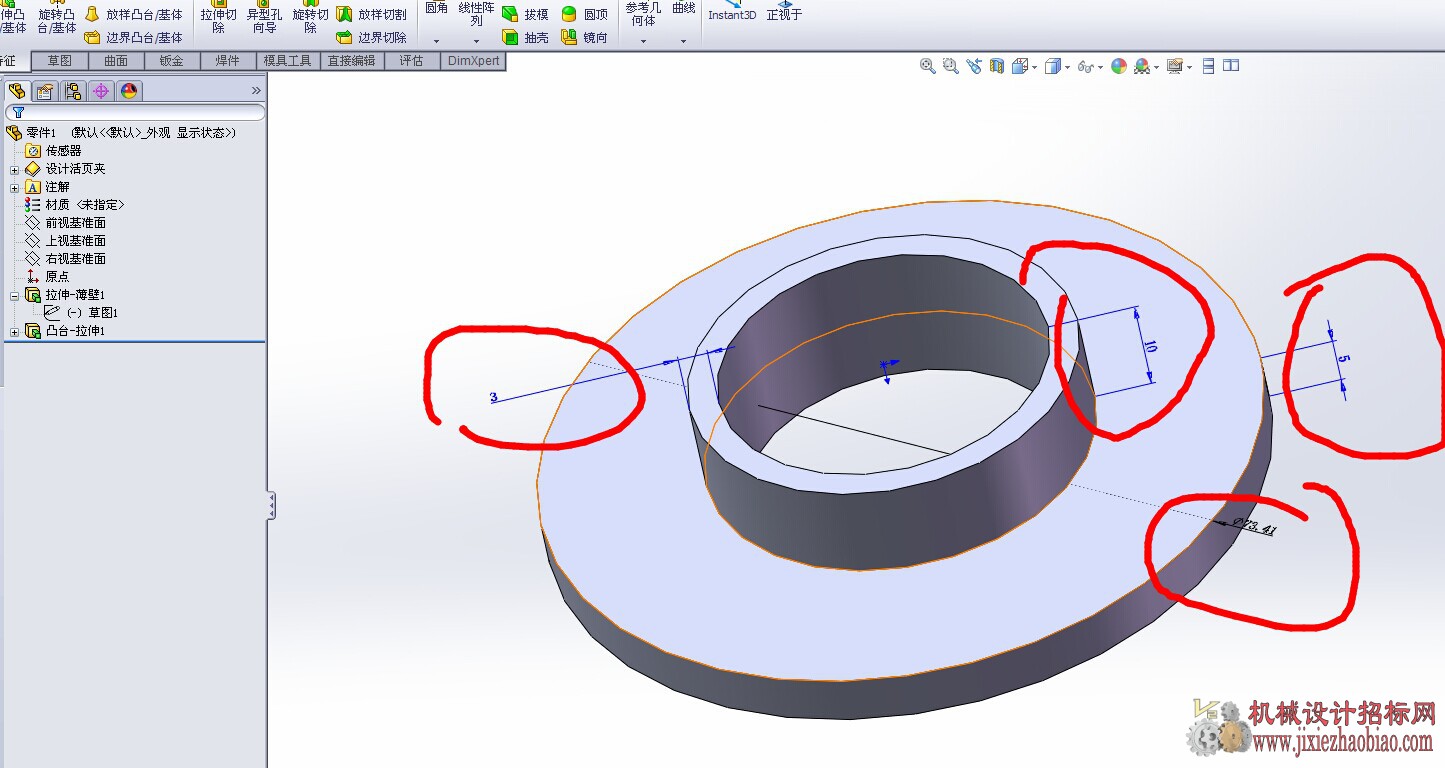

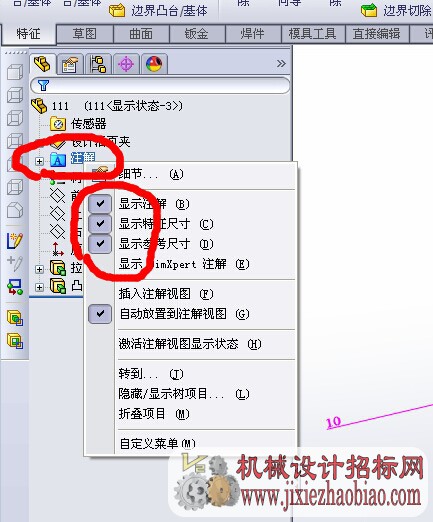

| 我要做一个法兰，通过excel填数字，就能形成多种尺寸法兰，怎么做到？ 这就是通过设计表来做系列零件。 先做这么个法兰，并把尺寸显示出来。  怎么显示出来？

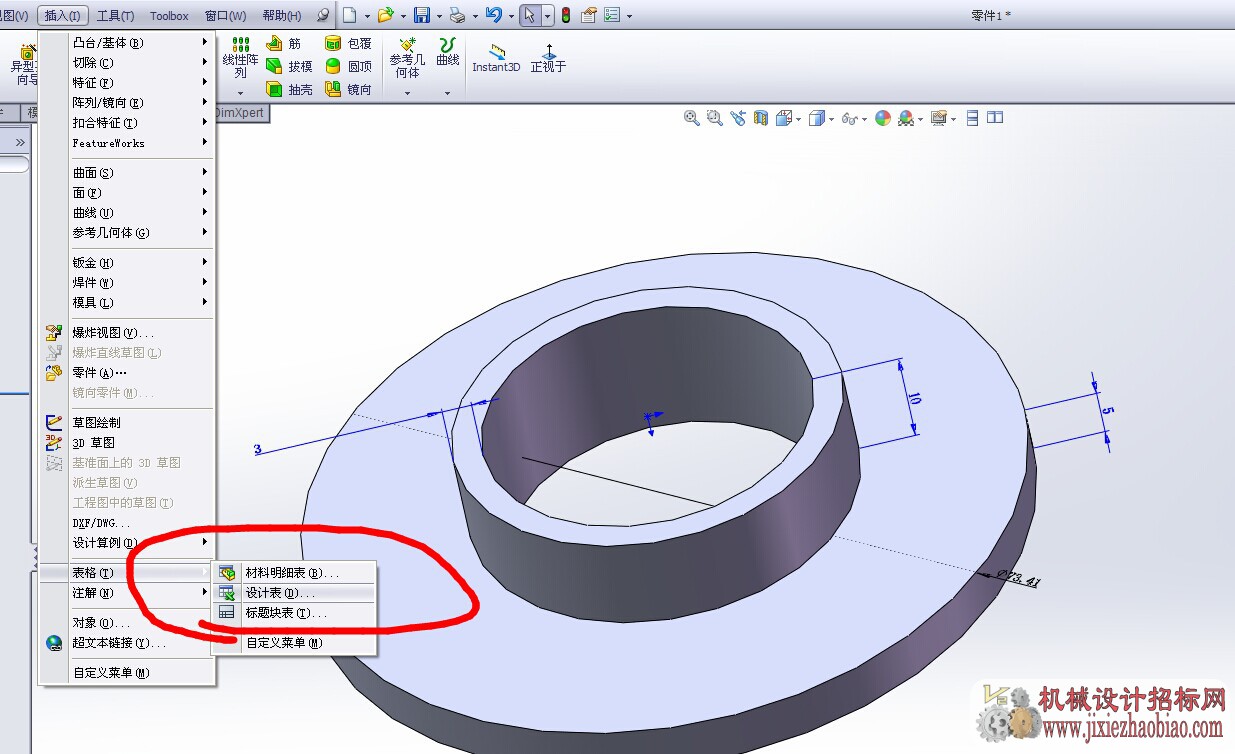

插入设计表

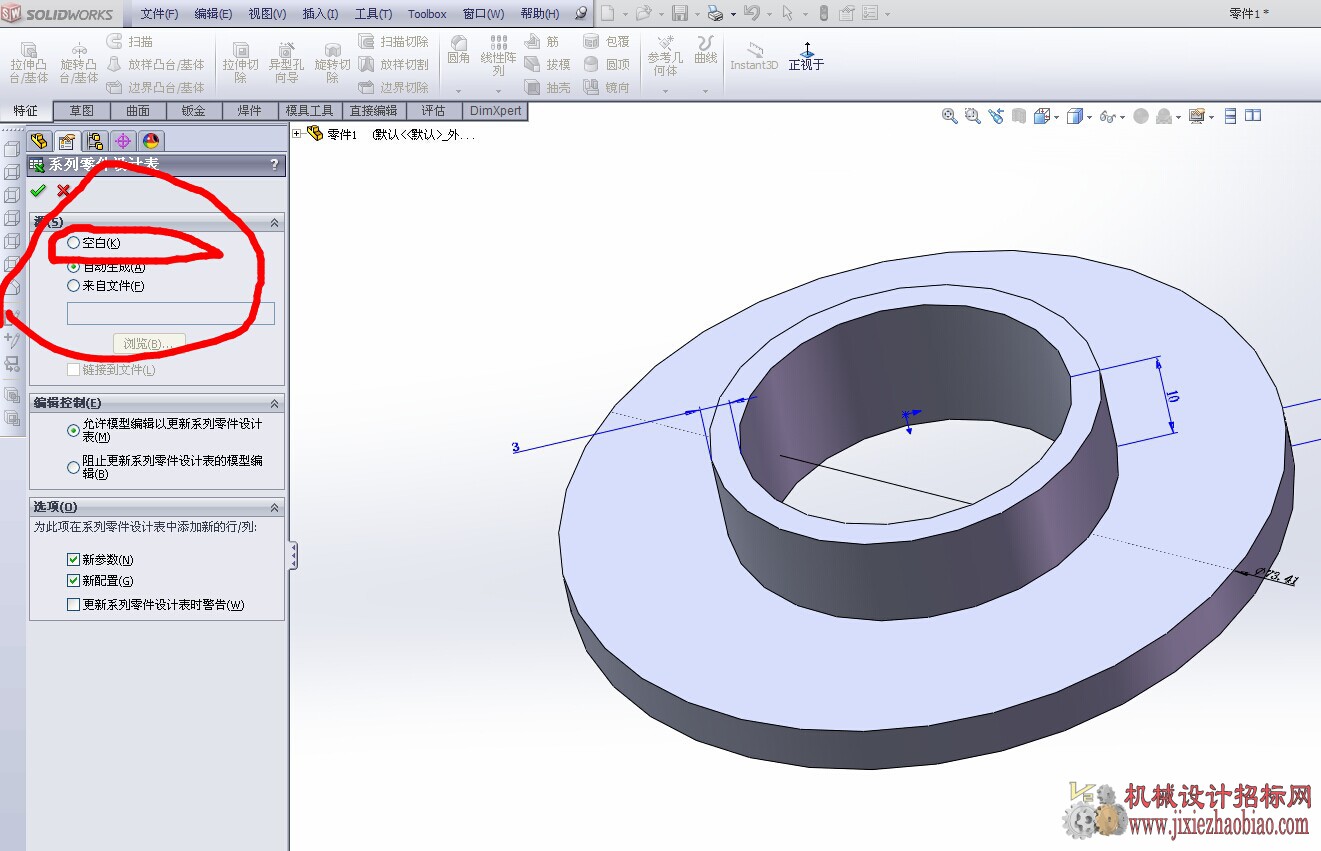

这里我选空白，注意是空白（为了让你明白点，其实这可以是自动）

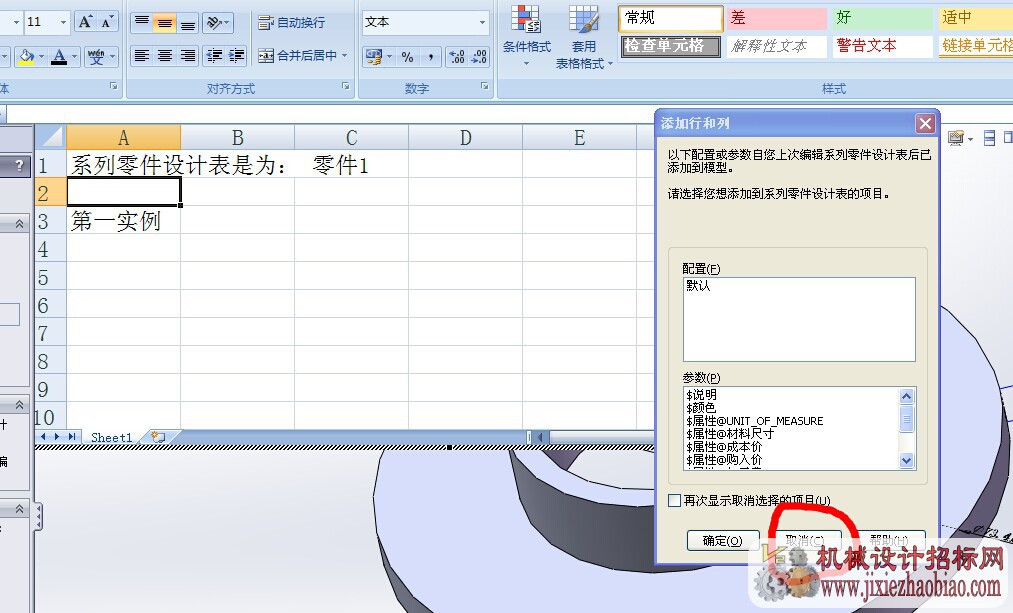

直接取消

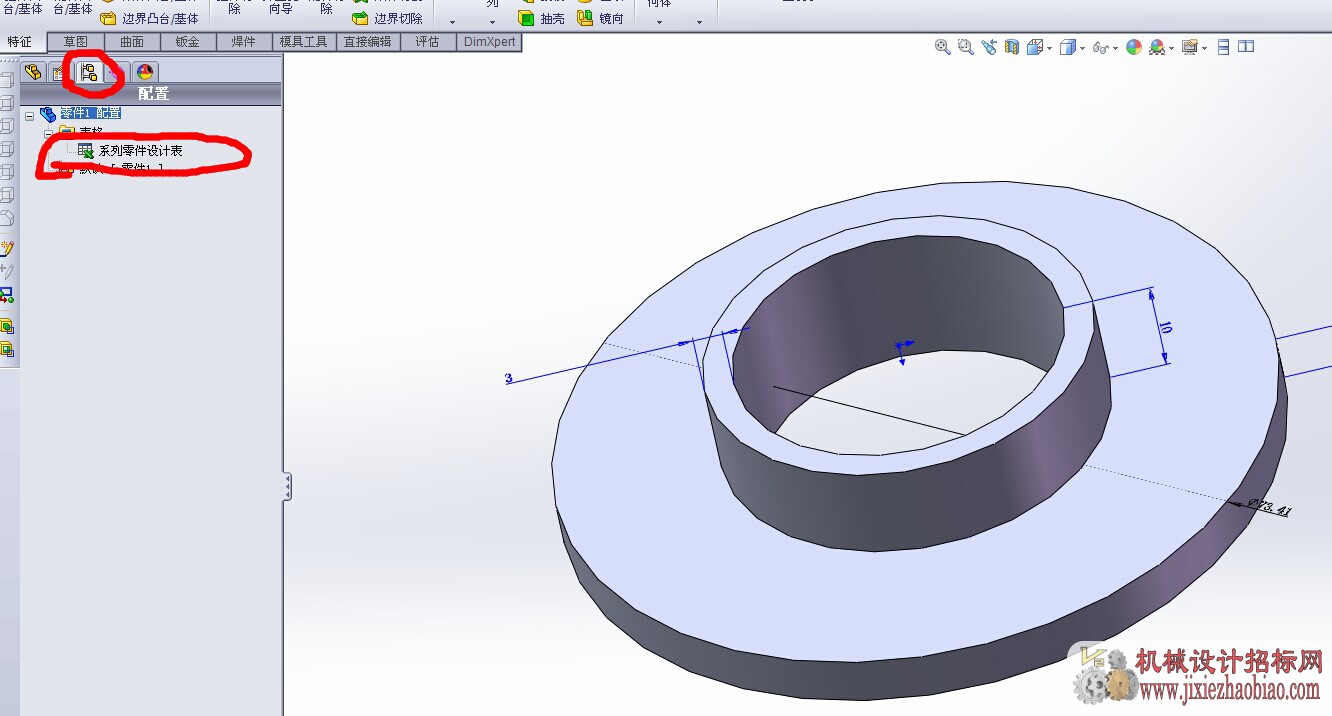

右键单独编辑表格

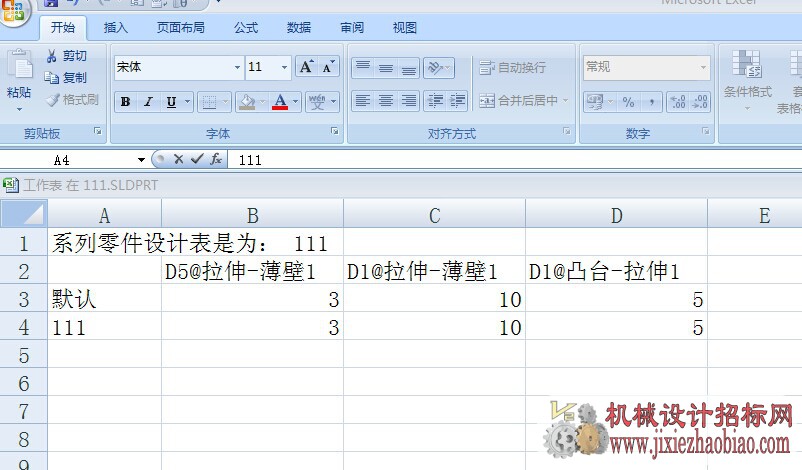

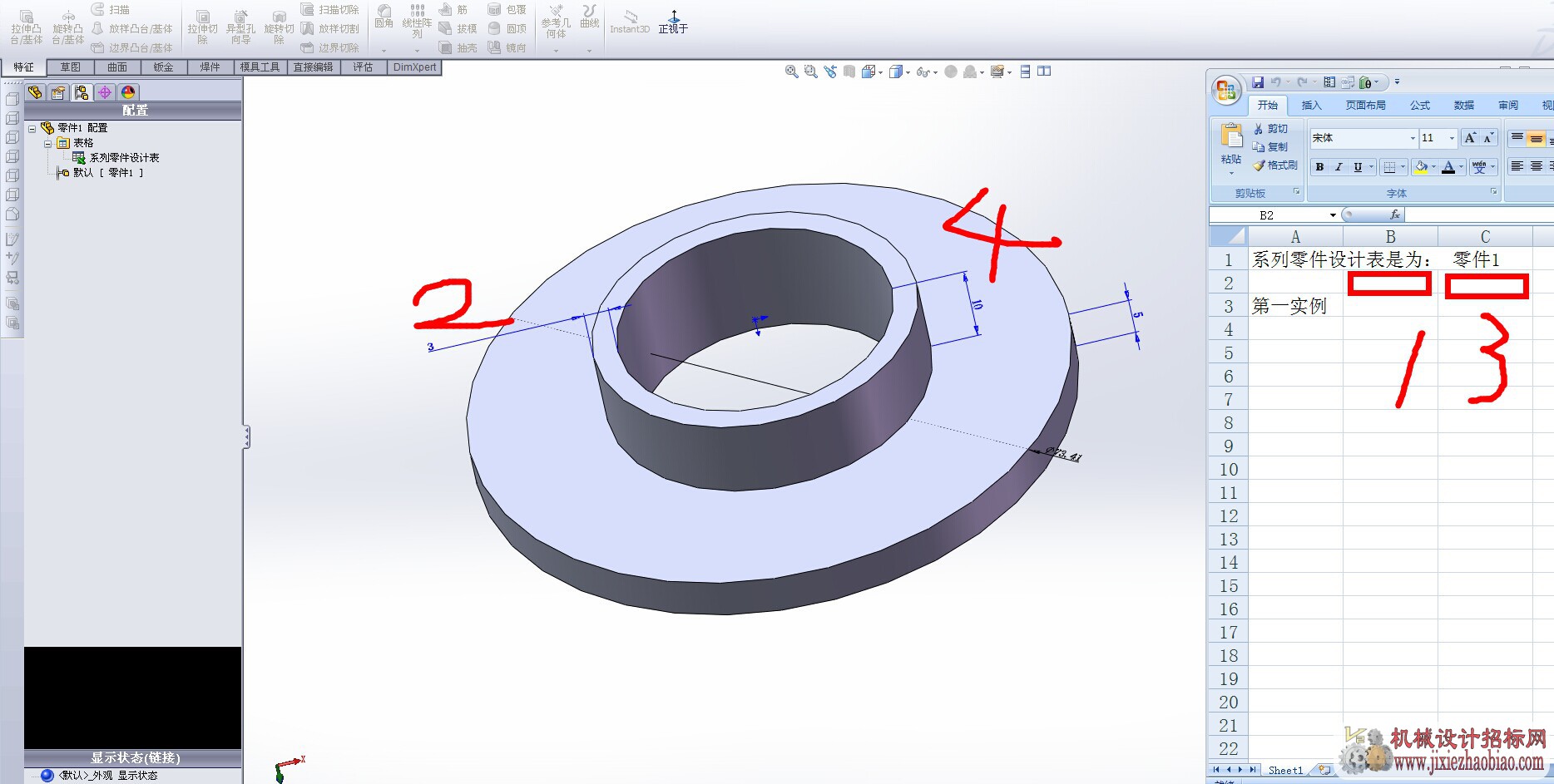

鼠标左键按照1，2，3，4的顺序点选，把尺寸，3和10，录入excel，鼠标点击尺寸2（3），和鼠标点击4（10）的时候，要双击，，最后，你excel会是这样
如果不是，“3”显示“普通”那在excel中Ctrl+A，然后Ctrl+1
把excel，所有格子标识为常规
把第三行复制一行，并把默认修改成111 关闭excel

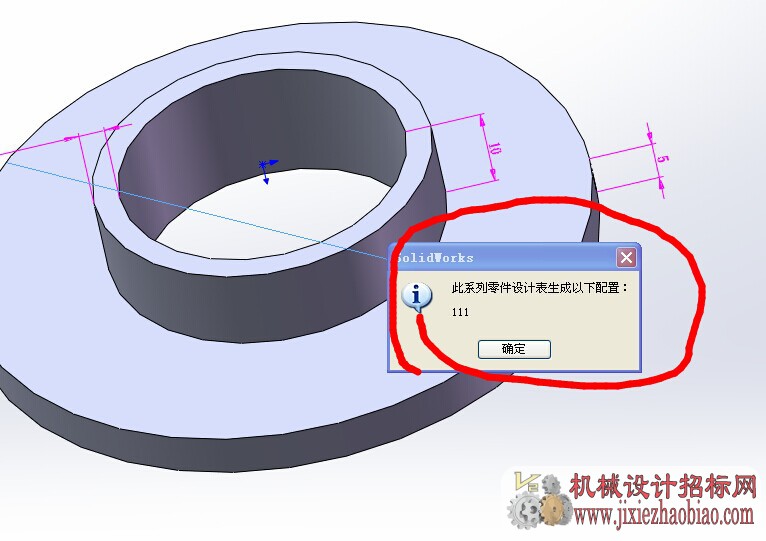

生成配置111

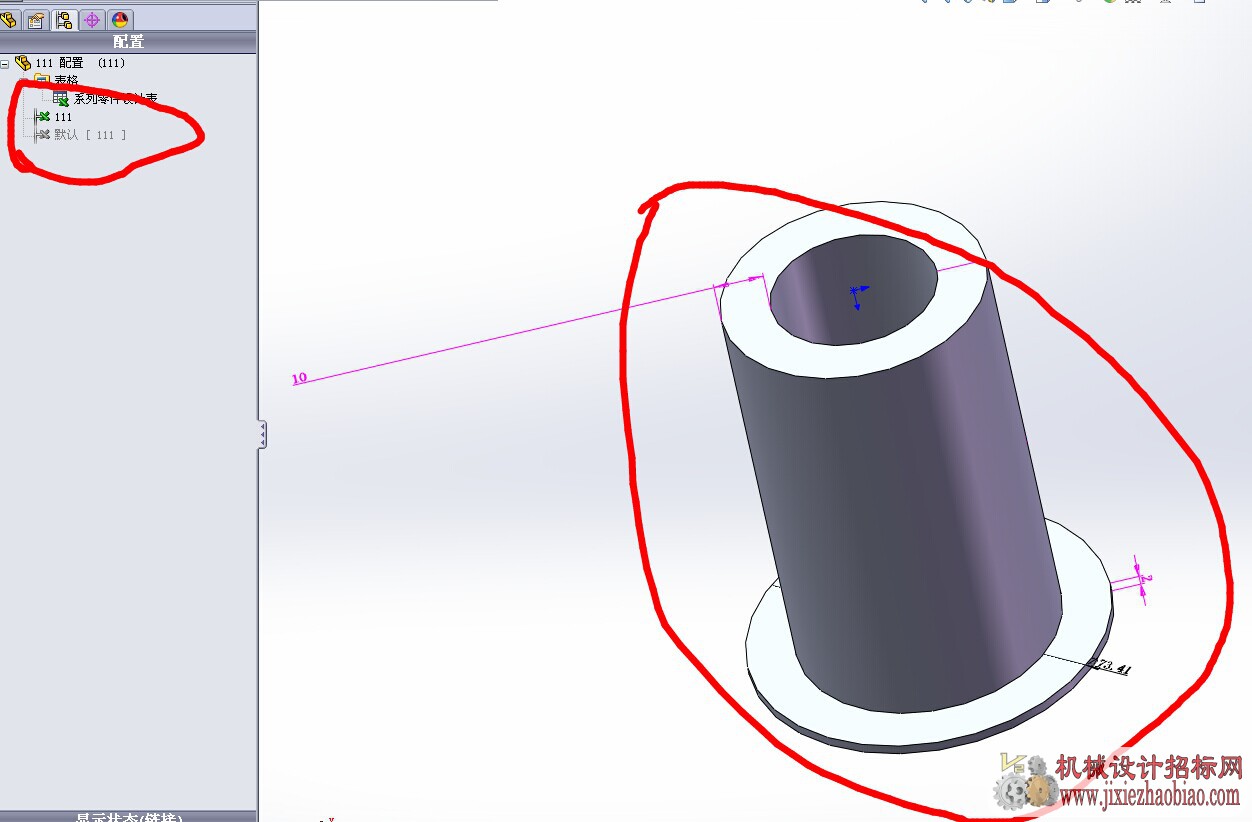

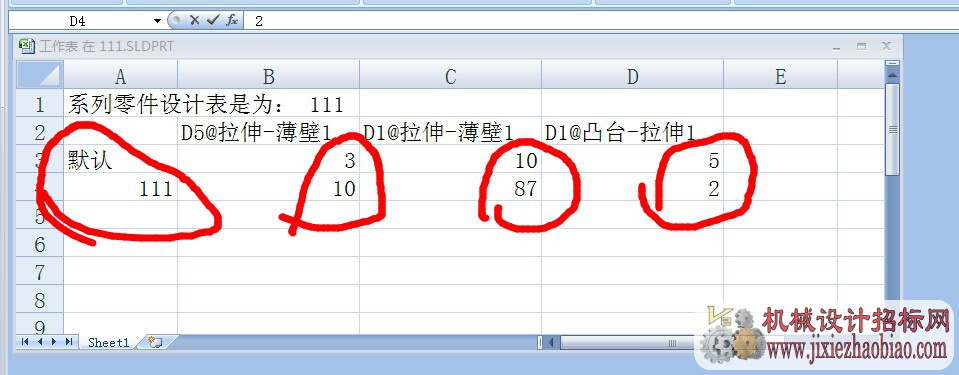

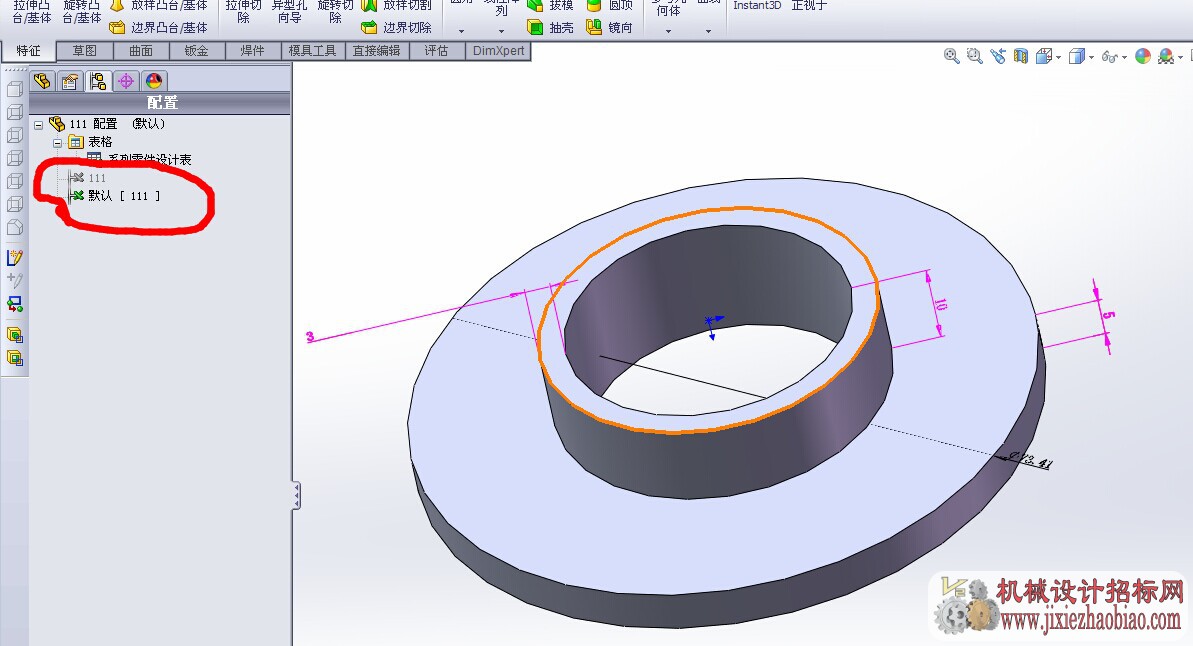

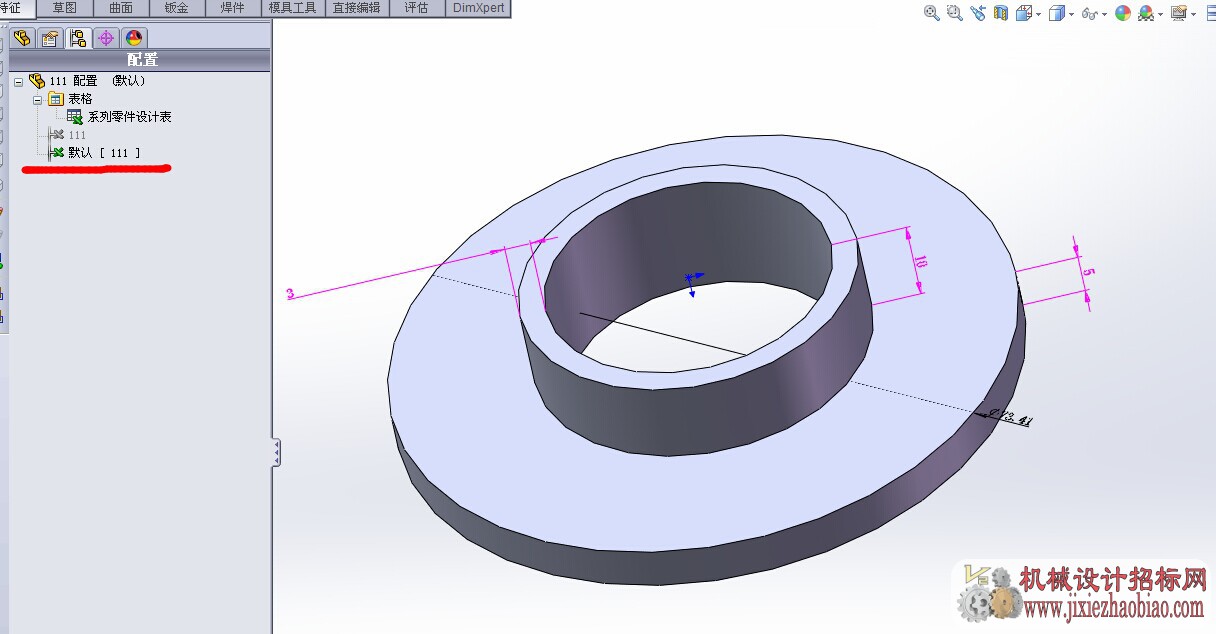

这样你的配置里面，就有两个了，一个是“默认”，一个是“111” 由于这两个excel的尺寸是相同的，所以两个配置是完全相同的零件， 重新编辑刚才的excel， 把各个尺寸按你想要的修改一下，就有多个不同尺寸配置了，然后双击激活各个配置 就有你要的效果了
|
