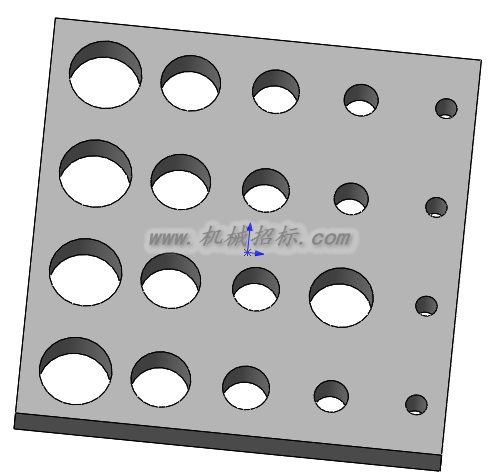

在建模过程中经常会出现重复的一些基本特征造型的重复生成,这时我们就会软件中的阵列特征命令。其阵列设计的方法有:圆周阵列和线性阵列的规则阵列特征,由草图驱动的阵列、表格驱动的阵列、曲线驱动的阵列等不规则阵列及随形阵列功能.对于具有相同结构特征的零件,有助于减少重复性工作,从而提高设计效率,这里主要介绍随形阵列命令构建模型,随形变化阵列主要是针对在阵列过程中,特征呈现一定规律变化的阵列。这里的例子就是一块板材,上面打有具备一定规律变化着的孔特征。如下图:

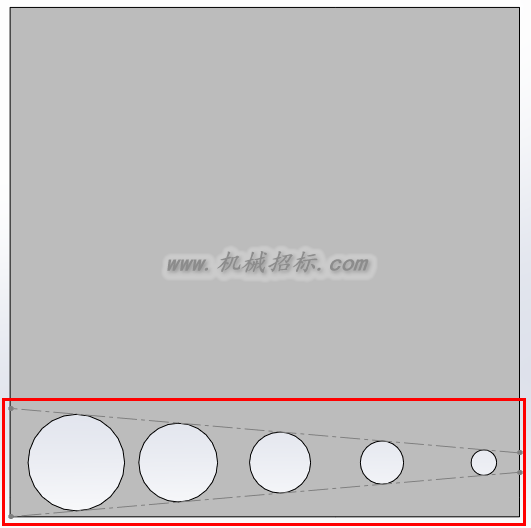

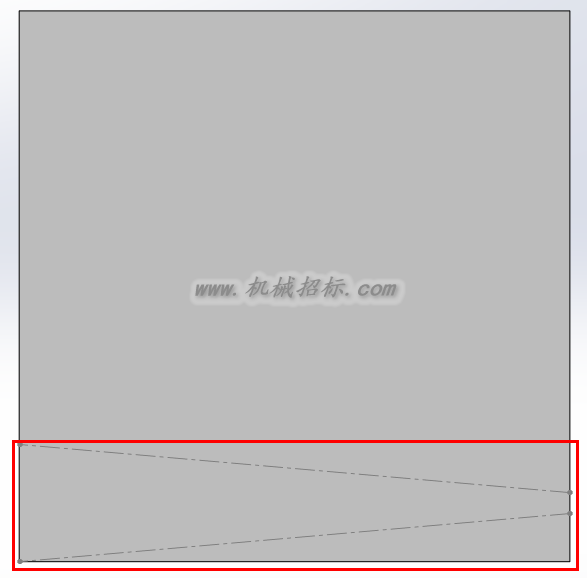

solidworks2012随行阵列 1.利用草绘工具绘制出参照轨迹线
2.画出需要的图形后进行几何约束

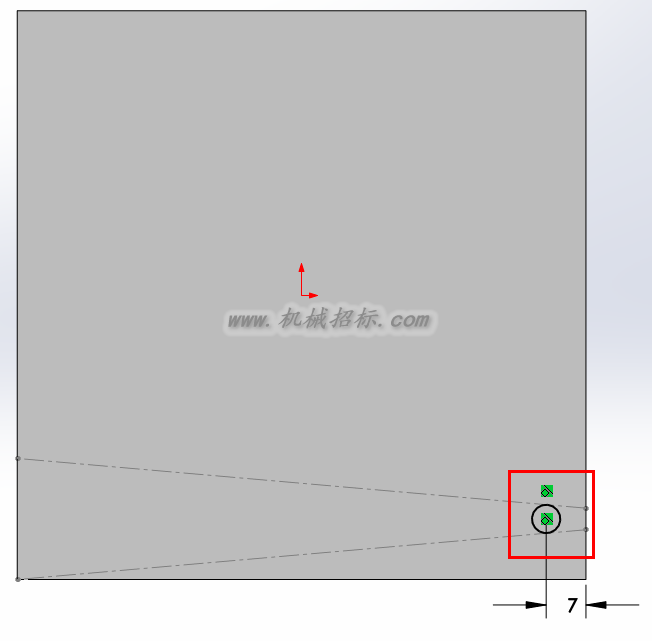

3.选择线性阵列,并以尺寸草绘图形到底边的距离作为阵列方向,本例中选取的是尺寸7mm。同时指定需要阵列的特征。

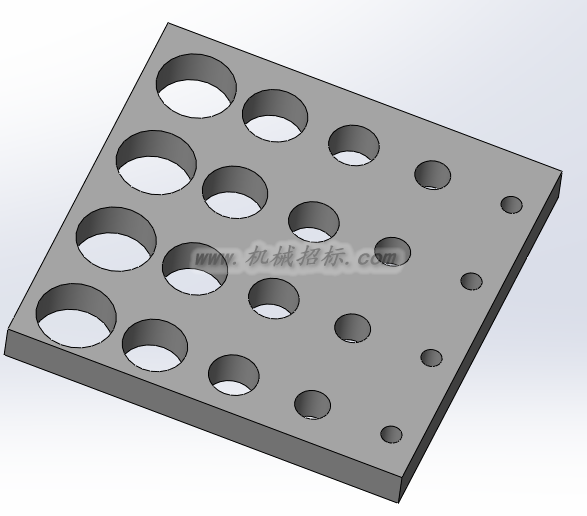

生成的变化特征整列
4.选择已有的阵列再次进行线性阵列

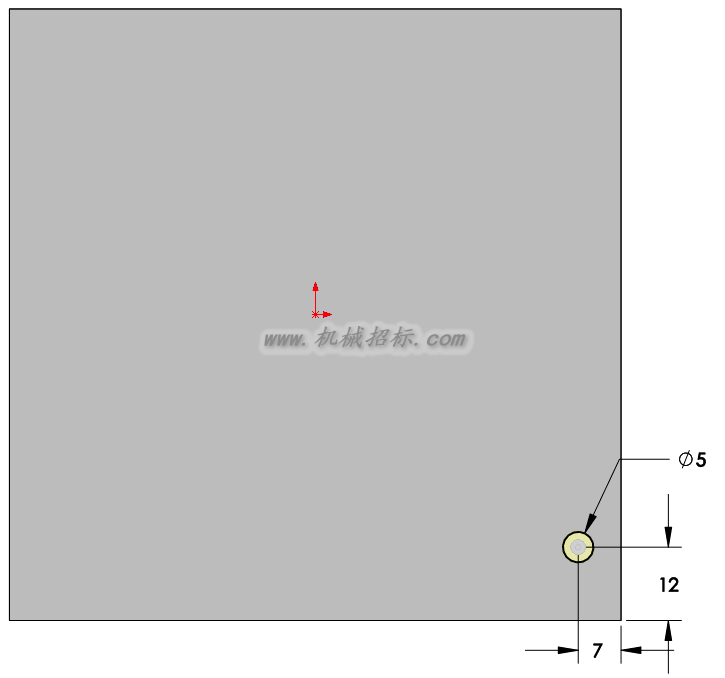

SolidWorks2013阵列 1.可直接在机体上绘制想要的轮廓,并进行尺寸标注

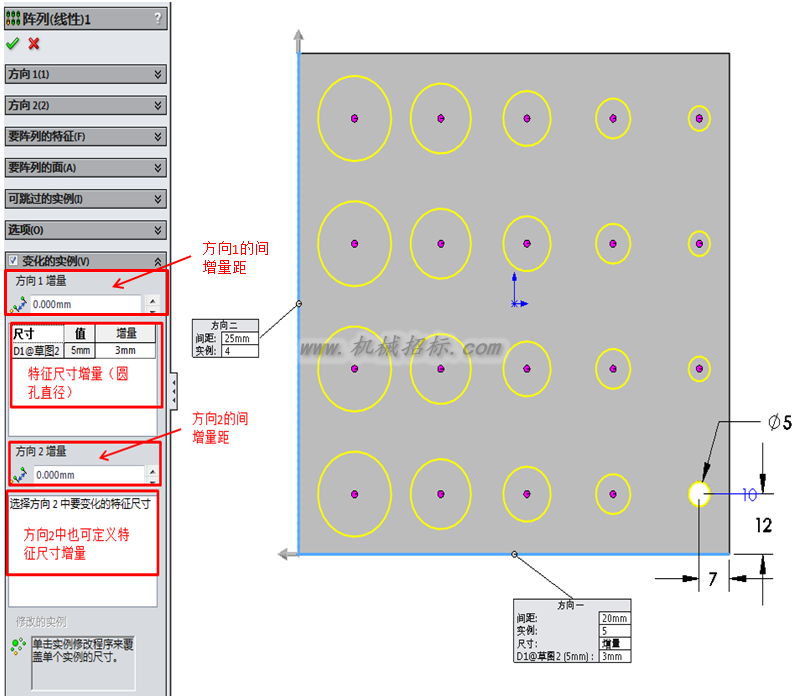

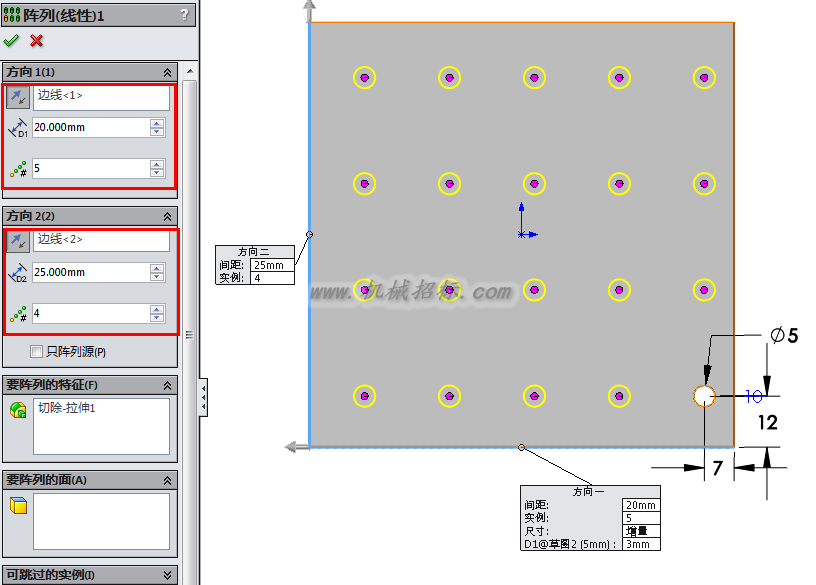

2.选择线性阵列,设置方向1和方向2的距离和阵列数量,同时选择阵列特征
3.设置相应的变化尺寸

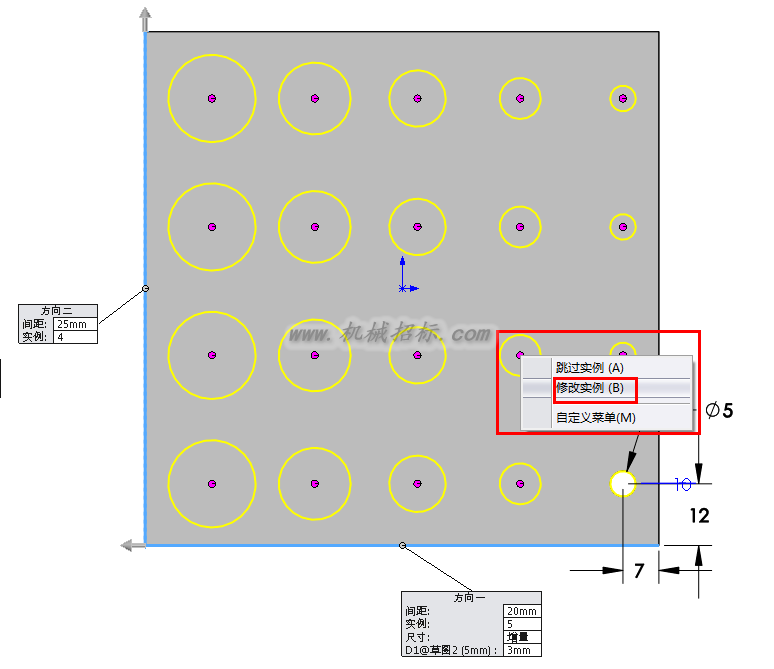

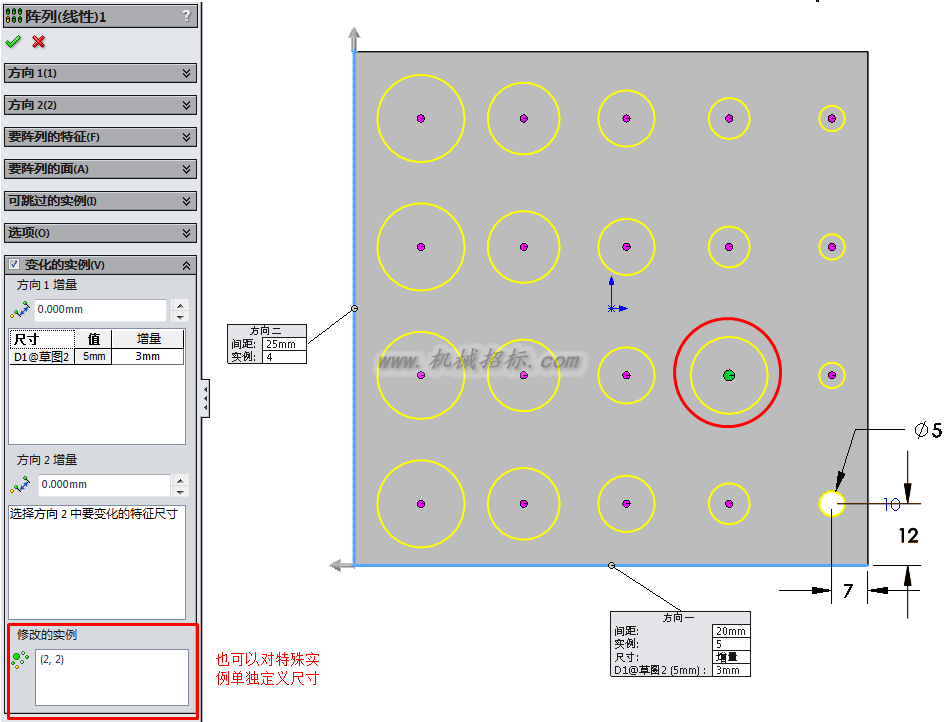

4.特殊实例可单独定义尺寸,直接鼠标点击选择‘修改实例’
|
