液压回路动画四

发表于 2014-12-1 19:29:51 | 显示全部楼层 |阅读模式

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

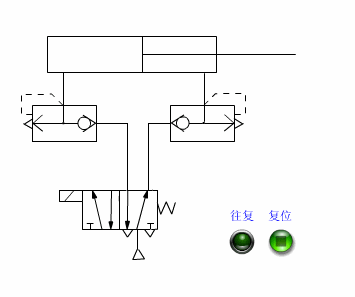

025_气缸快速往复运动回路

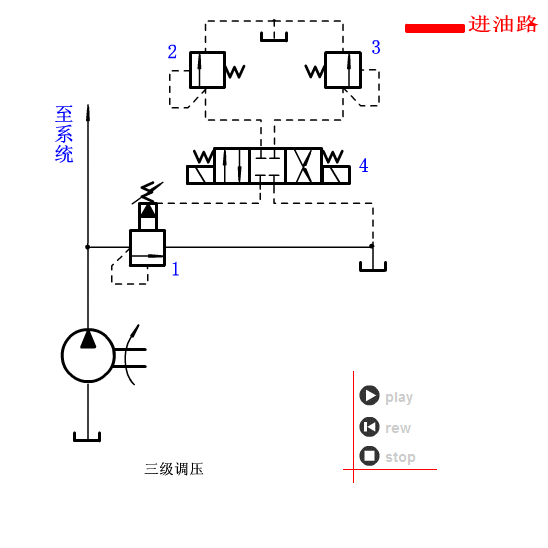

026_三压回路

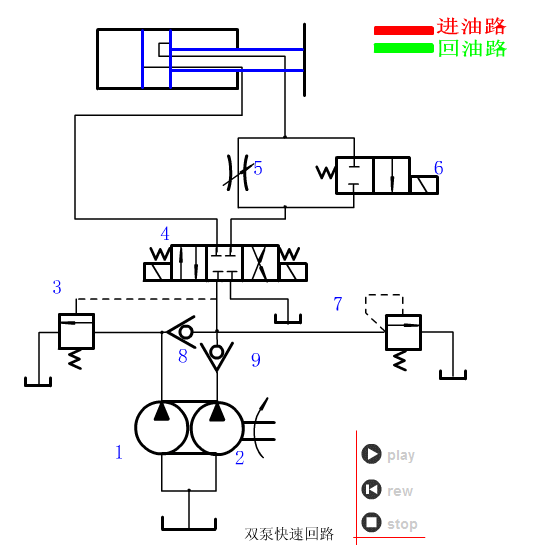

027_双泵回路

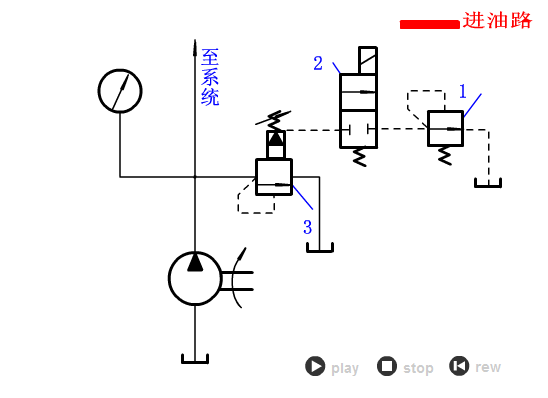

028_双压调压回路

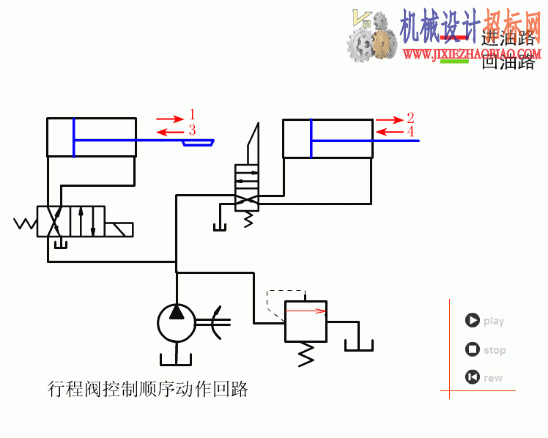

029_行程阀控制顺序动作回路

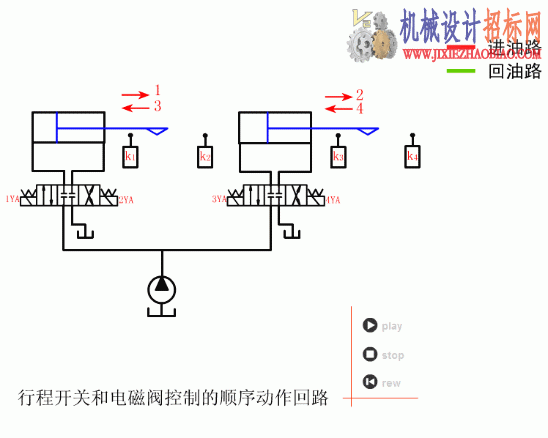

030_行程开关和电磁阀控制顺序动作回路

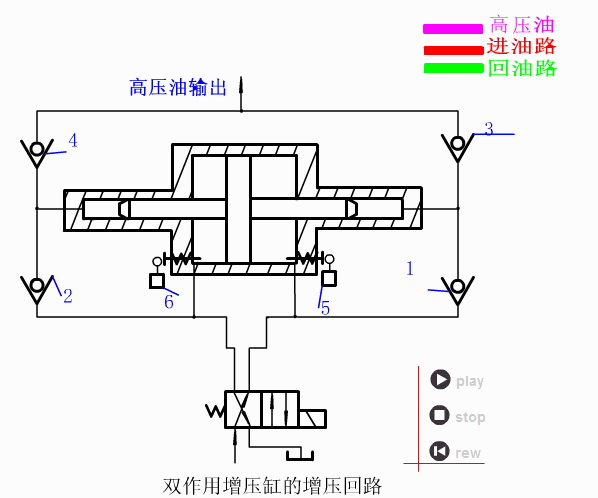

031_双作用增压缸的增压回路

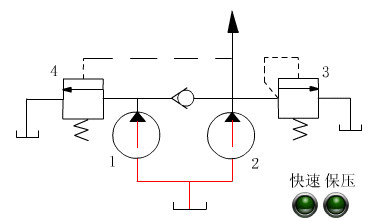

032_液压泵保压回路
