液压回路动画五

发表于 2014-12-2 19:06:31 | 显示全部楼层 |阅读模式

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

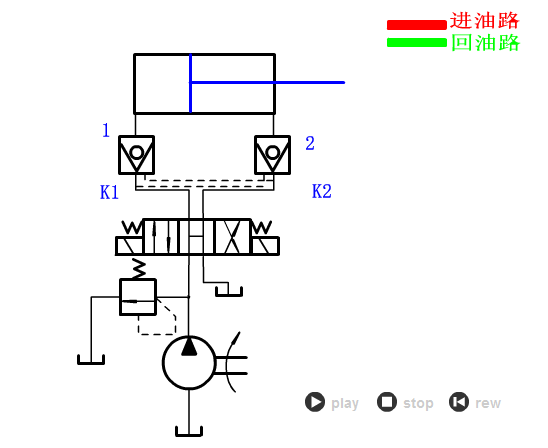

033_锁紧回路

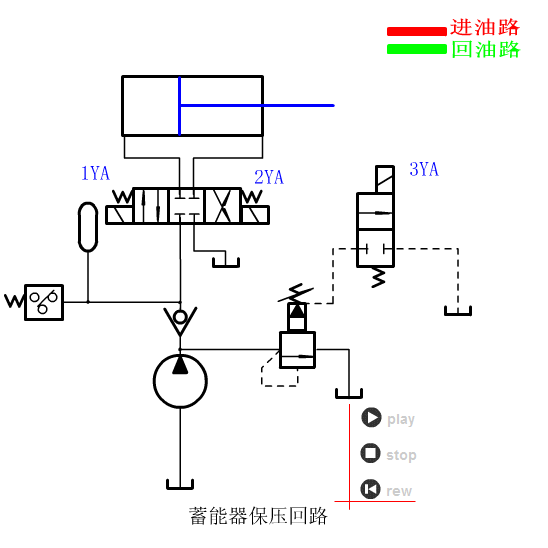

034_蓄能器保压回路


035_中位泄荷回路

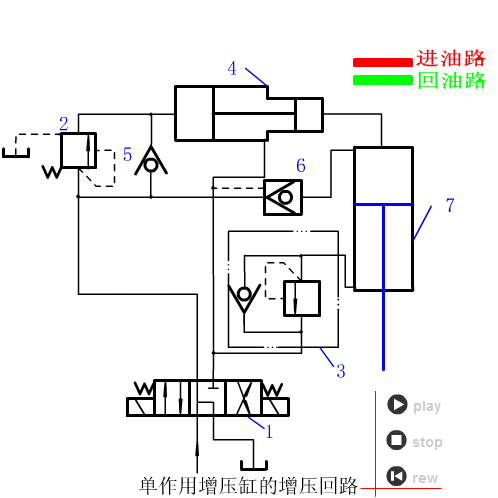

036_单作用增压缸增压回路


037_远程调压回路

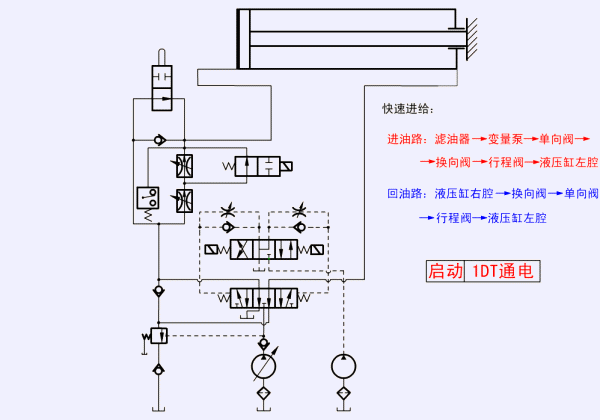

038_典型机床回路


039_典型机床回路2

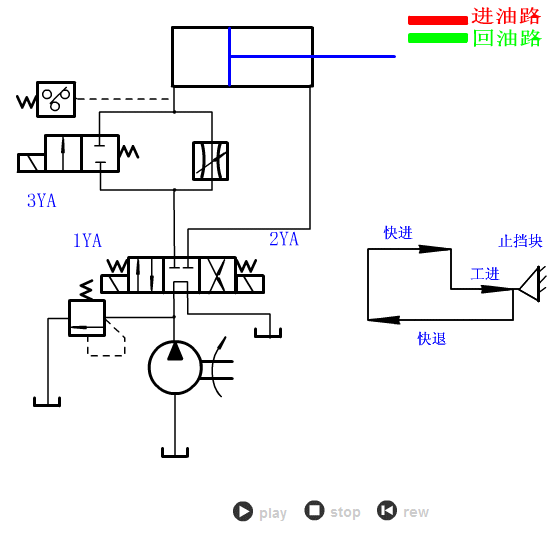

040_快进工进回路
