《solidworks正树问答500+ 》296，一个……涡轮的曲面加厚

正树

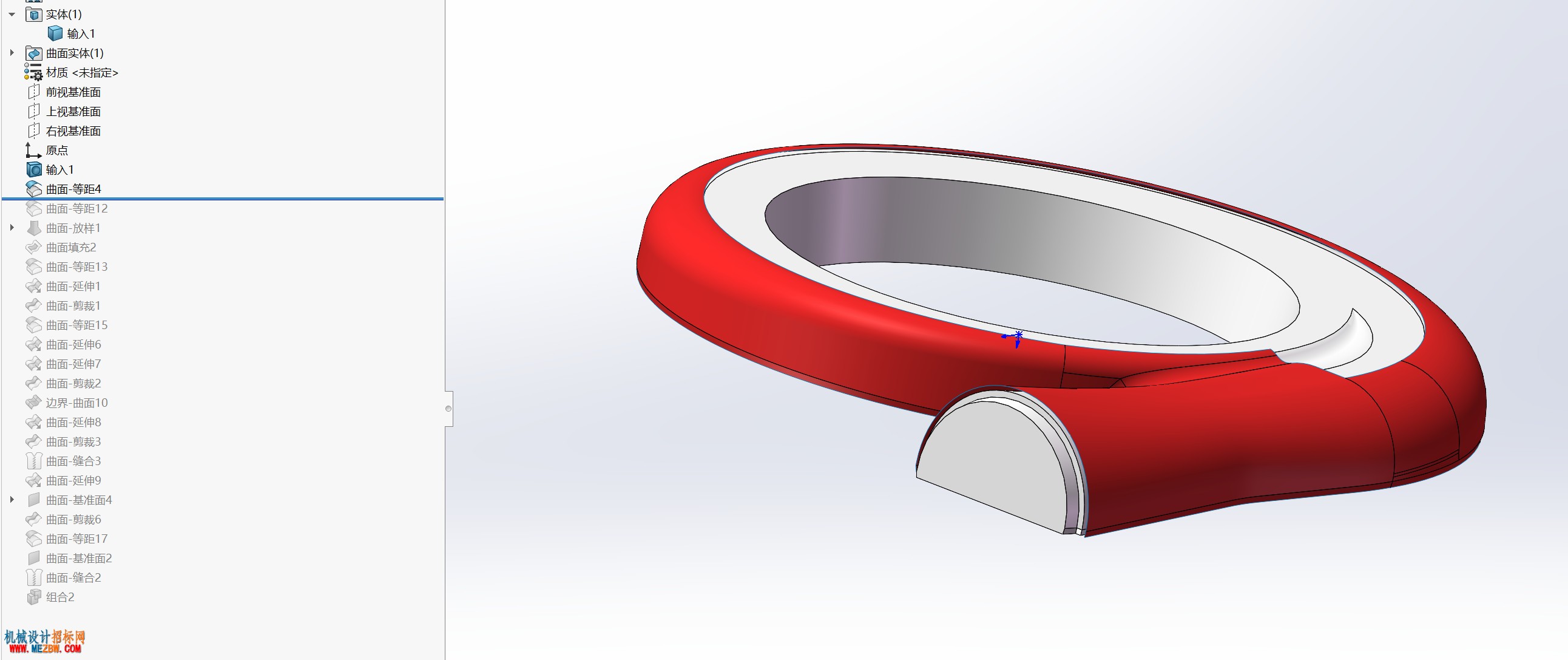

这题目自己编的，确实不知道叫什么为好。在我们sw技术群里，24728007，看到个比较像样的问题，还是挺想比划比划，也是因为以前有个哥们曾做过这个，当时没空整，略有点遗憾的意思。题目:给这个曲面加厚15mm


如果直接用等距命令，等距曲面，行不通，所以这模型才有点意思。
咱分步加厚

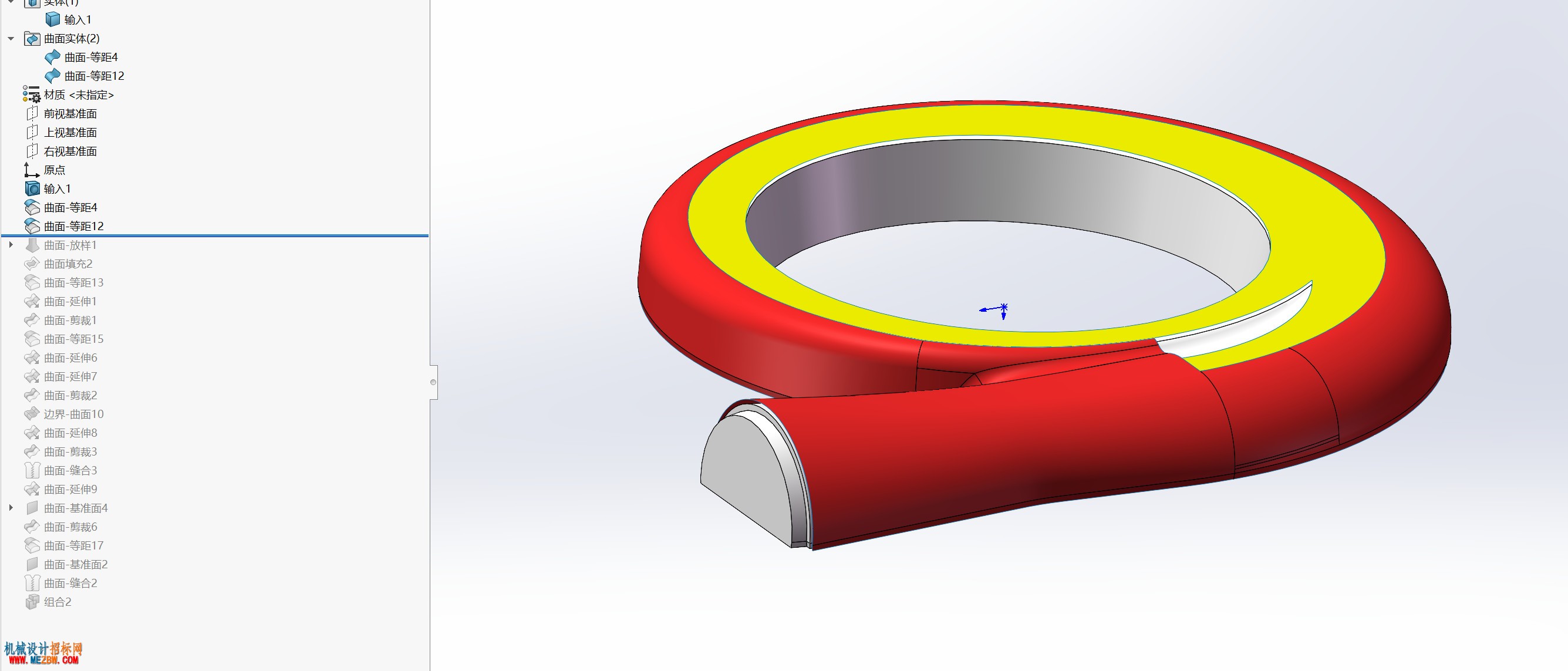

这第二个黄色等距面，是个辅助，我并不要这个面来参与我的模型建设，但我需要这里面月牙上的顶点和两条月牙边线。
在我获得我需要的内容之后，这个面是要删掉的。

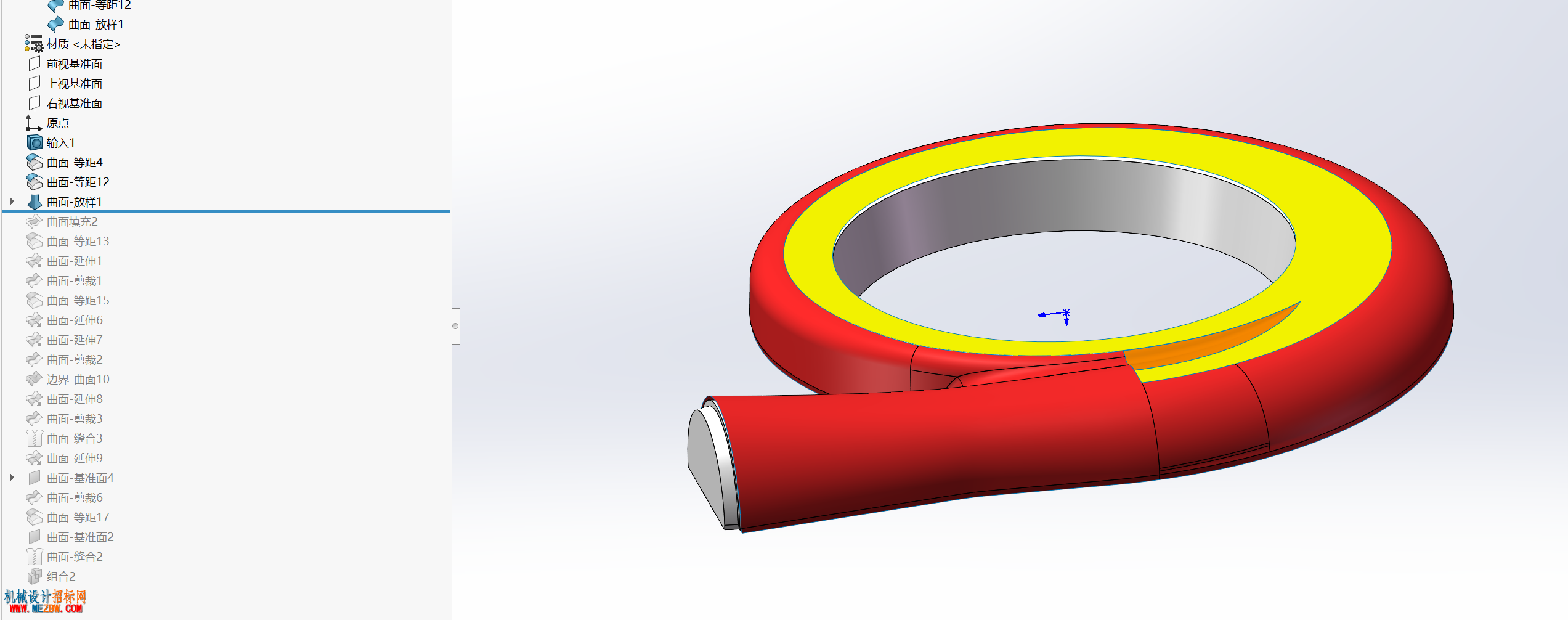

我要的是这个橙色的曲面。

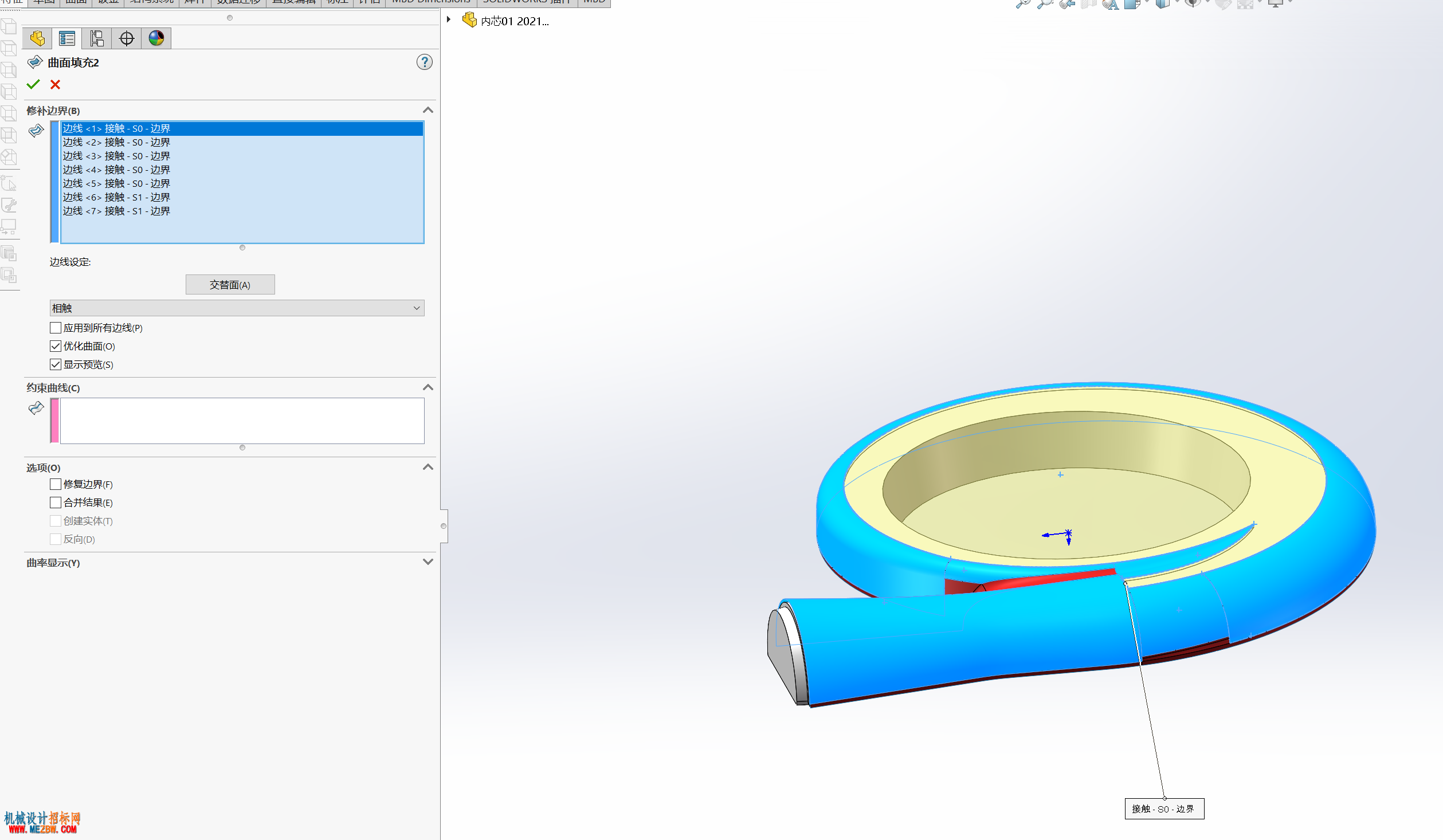

把这个填充做完，应该就解决最主要的难题了，剩下的，基本就是大刀阔斧延长，剪切了

或许这步，有点意思

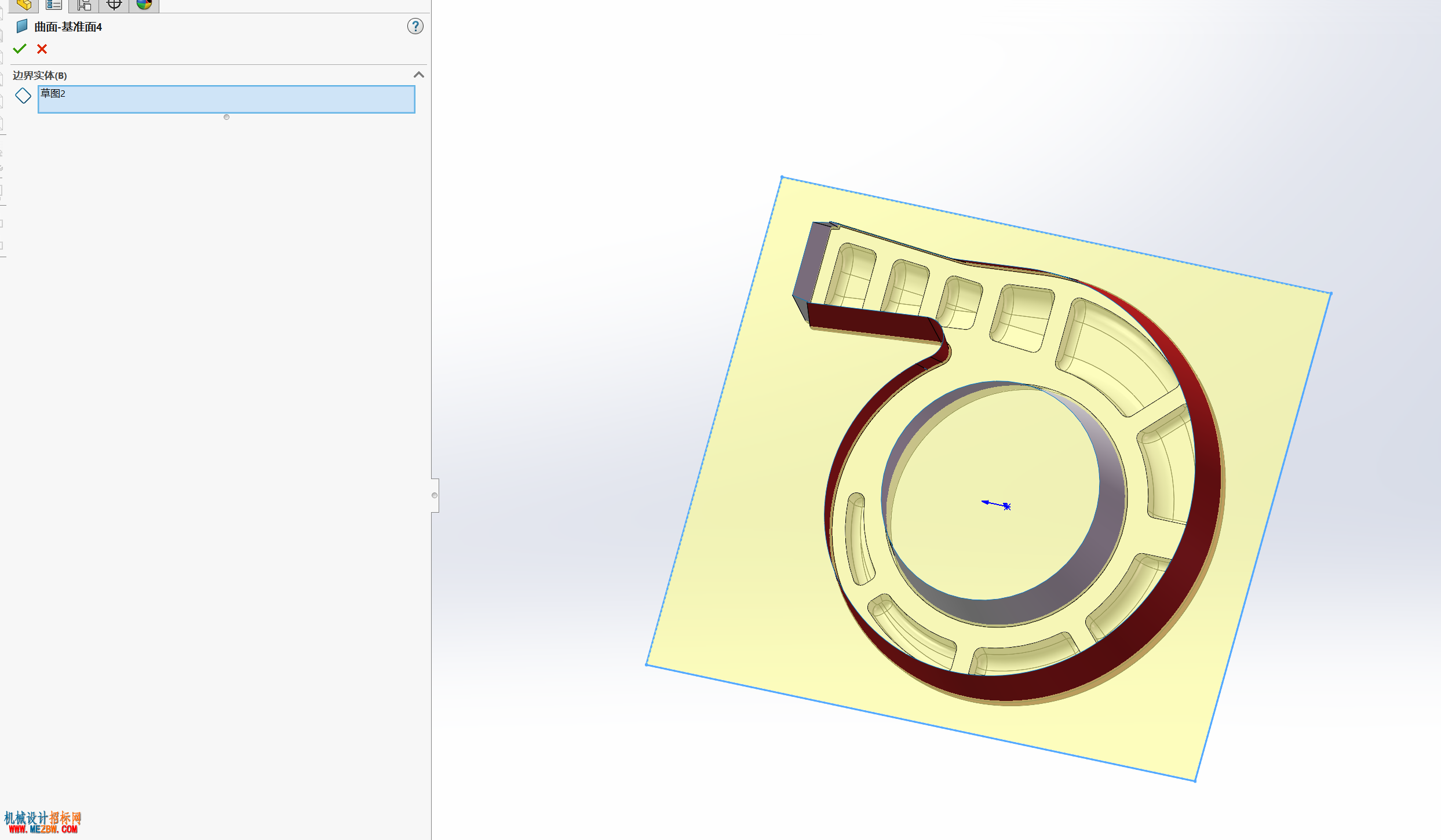

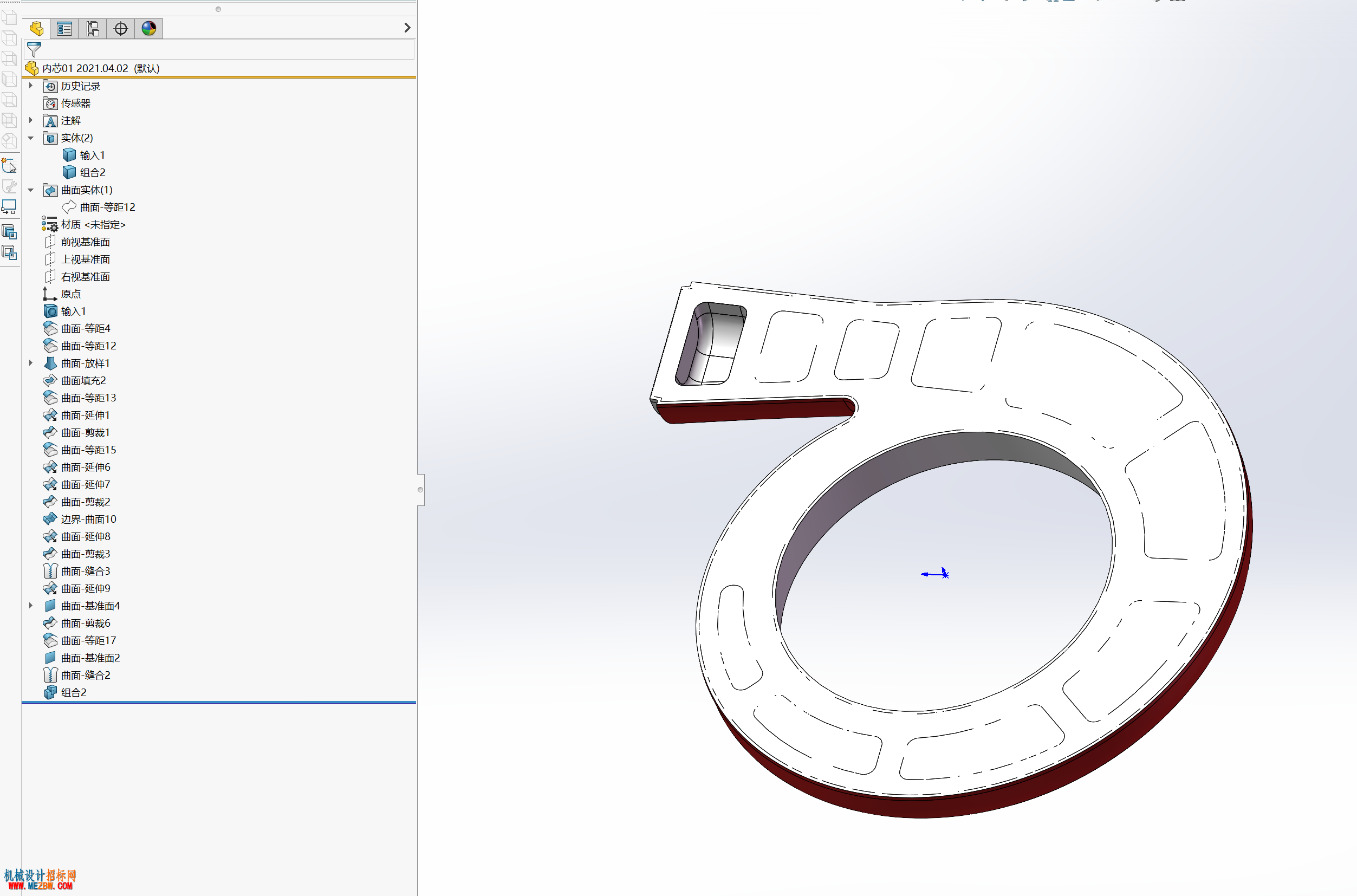

这最后一步我用了组合，用组合还是比较麻烦，可以直接将所有坑坑，做成分割面，分割实体会更简单一些
回复，可以看看源文件，我用2021版做的
