SW机械工程师的工作站什么配置

正树

本文写于2022年1月，如果时代变了，并不一定最适合你，本文既讲硬件购买，也讲win系统安装。而且本文，自认内容，基本基于客观的数据、经验，尽量避免了很多很多主观判断。看看我们8年前写过的，很多已经过时、硬件也革新了，咱购买力也有所变化，时不时发现我们群里的土豪越来越多，咱再写一下，搞机械的，该怎么做自己的工作站？

本文比较适用于对PC要求略高，一点点小发烧的设计，打底也准备投入1w预算以上的，（这个价格忽略了显卡成本，显卡对成本的影响很大，因为价格浮动太大，并没有什么界定的方法）

硬件篇

硬盘：

m.2的固态盘，这不是奢求，这个应该是标配。只存在挑品牌的问题，当系统配置有一定高度的时候，你会发现，影响性能的，最大瓶颈就是硬盘吞吐能力。这通过资源管理器很容易看出来。

咱就不讨论机械盘，混态盘了。重复一遍，本文适合对PC要求较高的用户。

至于这个硬盘大小，只说系统和文件安装，你的C盘，100G或许并不能应付你1年持续solidworks的使用，给200G，应该并不过分，并且所有软件的安装，都要挪出C盘。

不要以为买来的品牌电脑为什么都安装到C盘，这是因为厂家不知道你要把硬盘怎么做分区。只有C盘，不管你怎么分，都是有的。实际经验，你把软件都安装到C区，和都安装到D区，这个速度是不一样的，特别是安装较多大型软件，速度区别很明显。

老式机械盘，你装D区和F区也是不同的，可以看看我们8年前写的。

双硬盘，多硬盘，用来存储数据的，到不是特别重要，只要系统盘和安装软件的分区用个固态盘就好了，存数据的就随便了。我们不是搞媒体剪辑的，没有那么多超大体积的媒体文件倒腾。

这里，你应知道，多硬盘是可以配置硬盘矩阵的（如果你预算1w以上，主板或许都支持硬盘矩阵），RAID0和RAID1的区别，可以自己查一查。

内存：

32G内存，已经足够应付本人操作过的所有项目，大概1000零件的设计项目，一台整车的外观曲面，问题不太大了的，考虑未来拓展，64G在三五年内，应该不是问题，像本人脑充血配了128……呵呵，这就有点太霍霍钱了。ECC内存更好，只是“据说”而已，咱用过，没什么感觉。低压内存就别考虑了，内存的频率，只要高于主板频率就好。

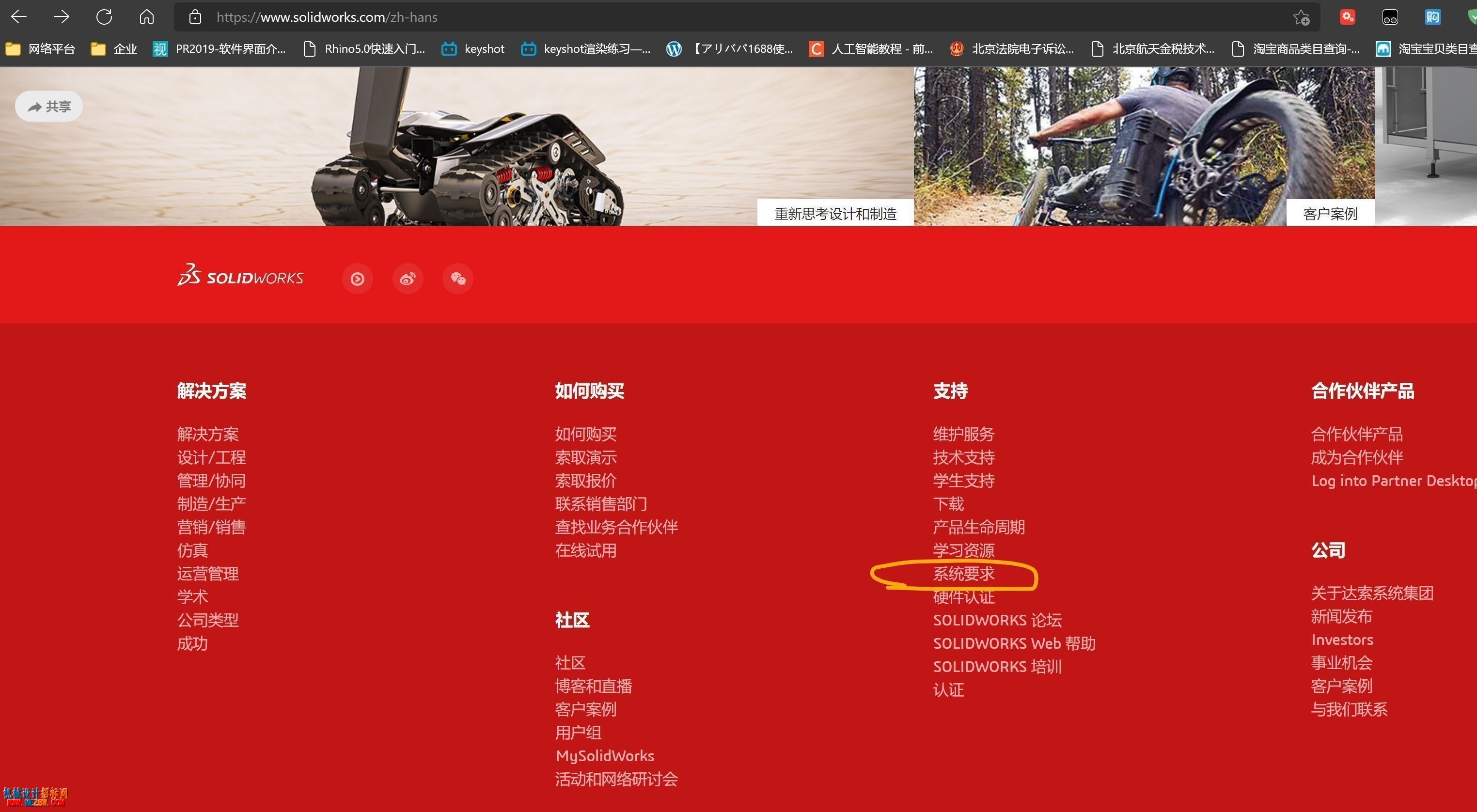

这顺带一提，从2018开始，达索要求的内存，最低16G。CPU基频，应该在3.3G以上，参考来源是SW的官网主页

处理器：

就记着这么个原则，基础频率越高越好，超频越高越好，多核心反倒并不是那么重要，仿真渲染，并不是咱机械结构工程师该主要操心的。

处理器的“代”，挺重要，每一代CPU，都有较大变更，越新越好，9代CPU不如10代的，10代赶不上11代的。

处理器可能也就这么两个牌子，AMD或者酷睿的，以前，大概酷睿的更好一些，这几年发现，特别是你关注各类天梯图，AMD可能已经超越酷睿，看看品牌电脑的报价，往往差不多的CPU，AMD会更便宜一些，网上有句话写的挺好，酷睿卖的是牌子，老用户用习惯了，AMD只能靠低价来打市场。或许AMD的性价比更高（这句话是有一些主观的，因为笔者是没用过AMD的）

关于至强处理器，我们曾长期应用过2款初级至强处理器，虽然网上评测如何高妙，而我们的应用结果是——无感。总体来说，该蓝屏蓝屏，该转不动一样转不动，或许我们做三维的，是否和至强的优势没有关系？咱说过我们要客观，不做贸然评价。

不过至强这个价格嘛~~~

显卡：

自行车咱都知道上不封顶，便宜的200，但你家是开矿的，30w也是有的买的。显卡虽不至于上不封顶，但浮动太大，我们做过的曲面项目，并没有因为显卡出现过卡顿，只有因为CPU、硬盘、内存带来过文件提取慢、建模刷新龟速这类问题。

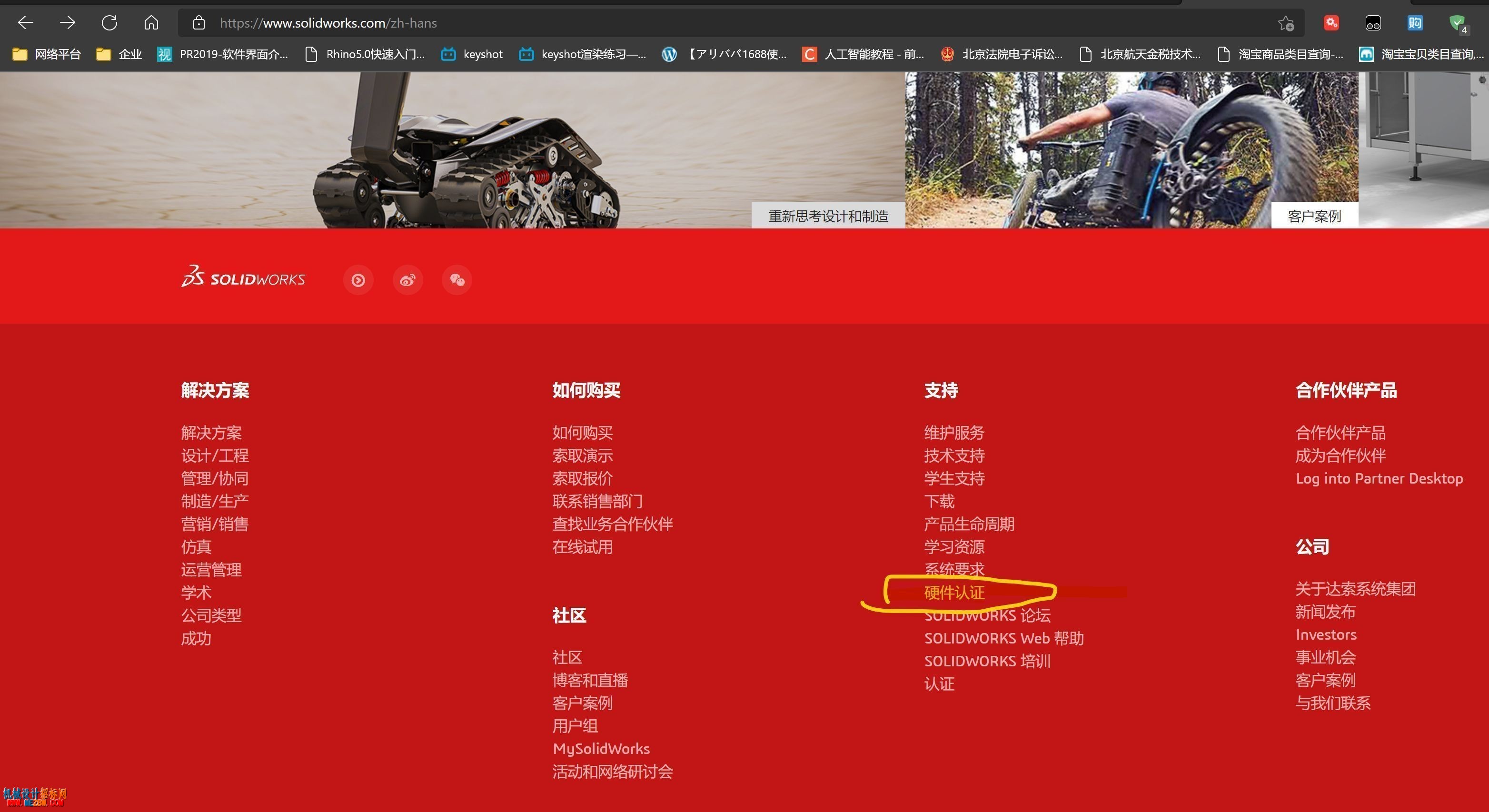

如果你不知道怎么选显卡，既然本文说的是SW机械结构工程师工作站，咱可以借官方数据来看看。SW的官方主页上，有这么个硬件认证。

在这个硬件认证中，会显示达索曾经测试过哪些显卡，如果达索已经测过了，咱们是不是也就省心，跟着买就好啦？

提示：

显卡驱动，这个对于SW的使用和适用，非常重要，曾经就看同行，跟我们用的显卡一模一样，但打开个文件，成线架图，以为是sw的问题，我们测试，只是驱动有问题。比如

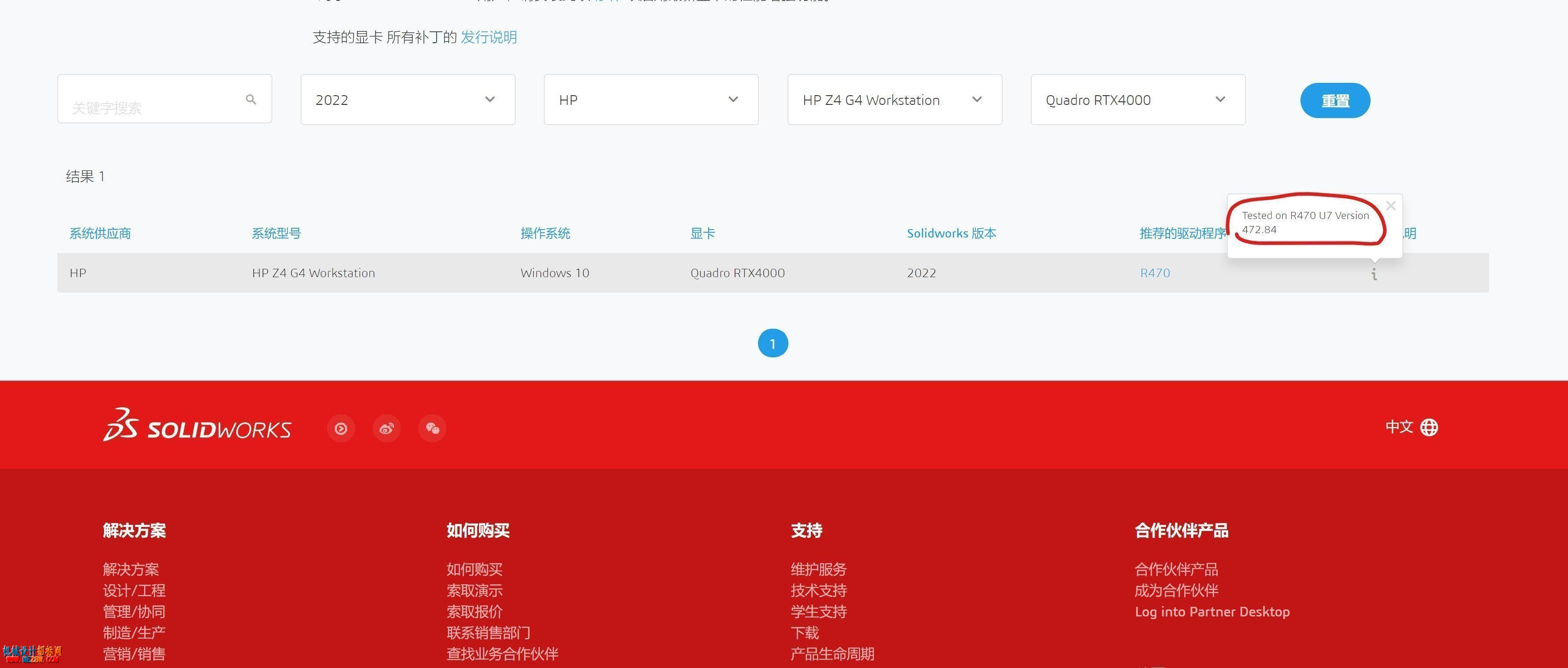

这是我们的显卡，达索说他们已经测试过这个R470驱动是没有问题的，他测试过的版本是472.84，那么我们从英伟达的官网下载来的驱动，用472.84，应该是比较保险的，不过我们用win11，这个472.84就不灵了，我们实际用的是472.98。英伟达在搞显卡，SW做的是3d软件，他应该不会对别人家的产品面面俱到， 只不过我们的动作或许有点超前，直接干到win11了。

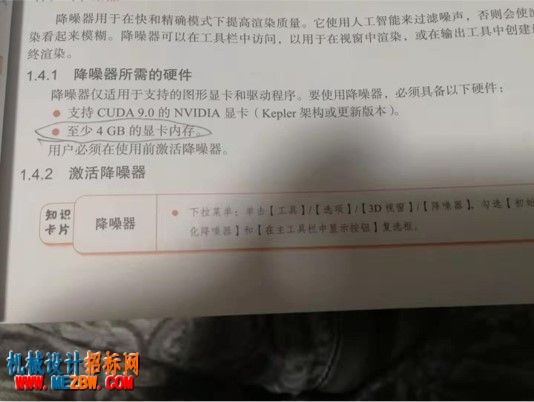

另外，选显卡还有个功能的要求，以下这个，只是达索教程中的要求（我们一直在学习哈），我们的实际体验，以往p620，至强8核下做渲染需要3分钟左右的工作，在RTX4000、10核下，只需要4秒。

4GB以上的显存
降噪器的支持

通过以上，你也知道怎么选显卡了。注意一点，同样是RTX，不同品牌的相同型号，性能仍然是不同的，如大名在耳的七彩虹和无人不知的惠普，在性能上，仍然是有区别的，价格上也是有区别的。

硬盘，内存都一样，注意牌子。

鲁大师上，有个硬件性能排名，这是不是存在付费排名问题，咱不清楚，仅仅提个参考。咱是技术，做事、花钱都得有根据是吧。

如果你买的是品牌机，以上就是全部硬件了，如果你准备二手机，或者自己攒，还有两个要选的，一个是主板，一个是显示器。显示器，或许对我们工作的影响并不太大，主板还有些讲究，涉及到的内容略多，我们会选择一些有瑕疵，比如磕碰伤的品牌机来购置，比较能保证最好的兼容性。

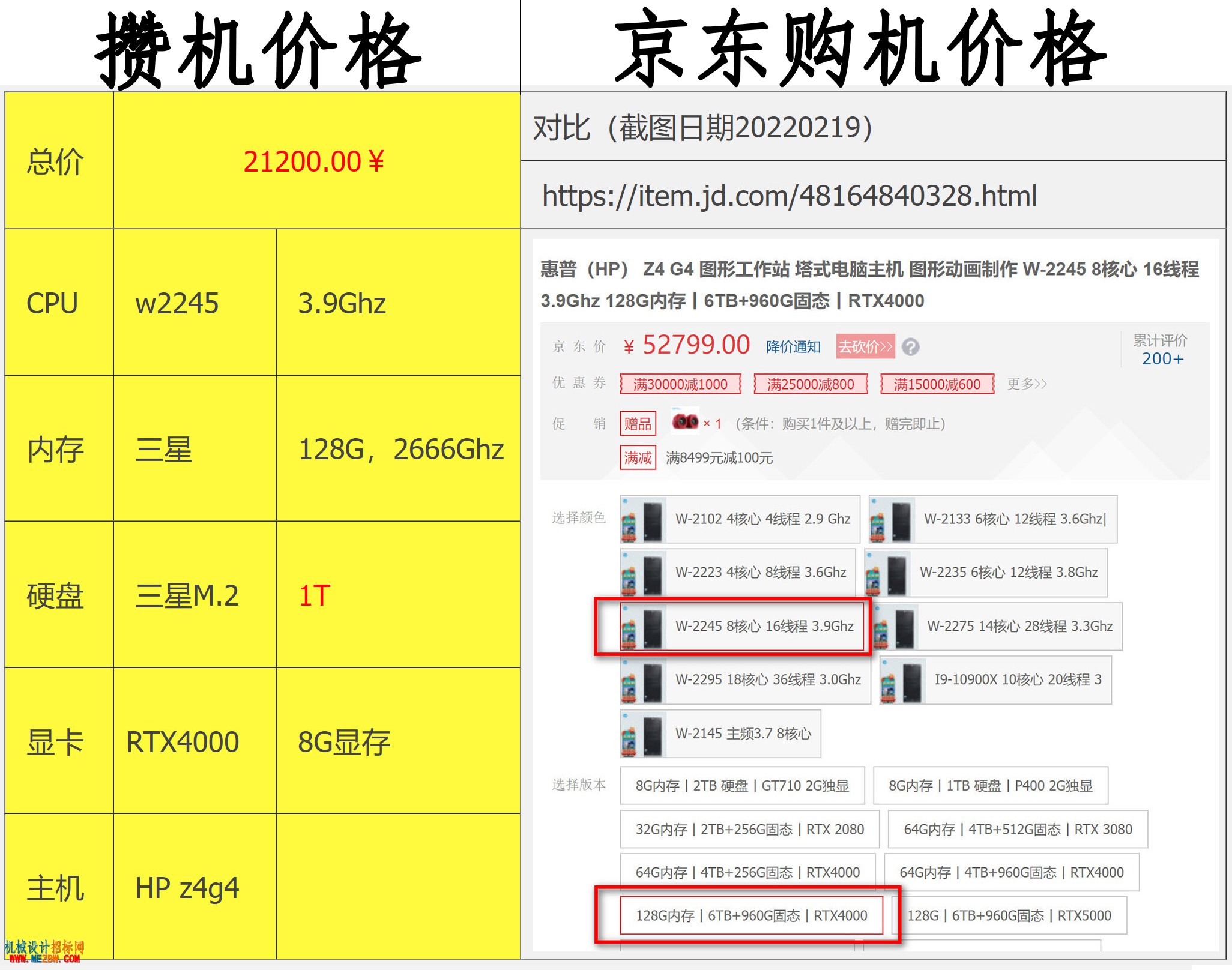

买品牌机，省心省力，自己下功夫攒，省的是只是钱。像我们自己攒的

如果你不想下功夫研究，我们提供服务代理攒机哈…………

系统篇

讲系统之前，先说心态，在我们网站大堆Q群中，我们注意到这么个事，很多很多人，特别是一些在校学生，或者老师傅们，并不了解电脑，在我们solidworks模板设计库买卖过程，接触不少这样的用户，不敢自己做系统，再或者怕麻烦。

从win95到现在，windows已经快30年了，连我们的设计库，也在不断考虑着，怎么简化困难，怎么傻瓜式操作，更何况微软。不要担心你会搞砸自己的电脑，说到底，咱操作的只不过是个软件，并没有动硬件，做系统并没有多么复杂，并且在你比较高配的情况下，如我们的一台pc，做个系统，从0开始准备，到windows做完，也不过花了15分钟不到。倒是sw的安装比较花时间，（等待时间，也不知道这玩意咋这么慢，操作可能也就3分钟），所以心态哈，心态，心态

选系统：

还要选么？是的。如果一个商务本，你可能用不着选，一个三维设计本，或者工作站，还是要选一选的。另外，很多设计比较依赖各种工具软件，因我们不非常依赖各种机械工具，所以没有这方面问题。（有问题再卸呗，15分钟而已）。

windows常见的有家庭版、教育版、企业版、旗舰版、专业版和专业工作站版，还有一个server版，我们是接触不到的，最常用到的，可能是家庭、专业和旗舰版。

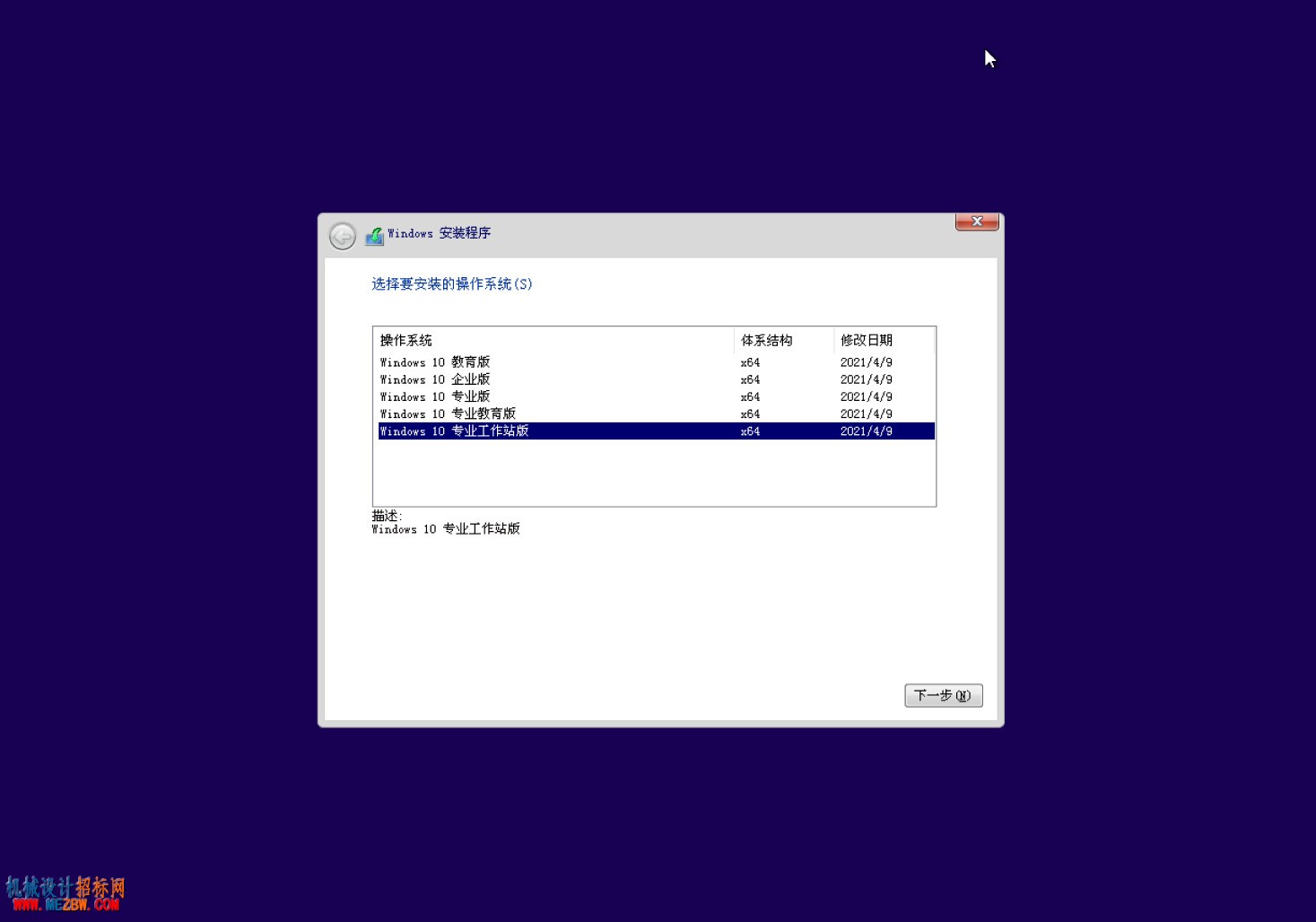

因为咱说的是，对PC要求略高，所以我们会选择专业工作站ProWorkstation版，为什么选这个，自己查。如果你只是查专业工作站版，可能是找不到的，因为它通常包含在微软的商业版里面，通常是个5合一的windows版本。

类似于以下这些字样

1. zh-cn_windows_11_business_editions_x64_dvd.iso

2. cn_windows_10_business_editions_version_20h2_updated_april_2021_x64_dvd.iso

复制代码

（win7就别选了吧，2022年了）

网上有很多系统盘的下载，如果从搜索引擎找，网页上排前边的，下载格式，要么exe的，rar的、zip的这类，一个都不要碰，几乎都是各种经过封装的，美名什么**系统等等，ISO格式的通常是微软的官方镜像文件，是没有任何删减改的。请使用微软的原版镜像盘，只有这种靠得住。

装系统用的工具软件PE：

不讲ghost，见过出毛病的，10个里面有9个，都是ghost的

工具很多，我们用过的大*菜，老*桃，微PE，还有微软官方的（因为微软官推的，有一些限制，TPM2之类的玩意，不推荐，该用官方的，咱要用官方的，不该用的，还是要会自己选选）。

哪个好不谈，只是知道微PE暂时没有植入广告，而且好不好，这可能并不重要，它只是个过程工具，并且在我们的操作过程中，几乎只是用它启动windows自带的安装操作，不需要它任何工具，网上有各种各样的PE使用教程，你以为是谁写的？我们

完全不需要，根本用不着

那我们还需要纠结这东西的功能么？我们用大型软件的，不推荐你对windows做任何优化修改，唯稳定必选，因为你的硬件足够好，那些小花样，说到底只是小花样，不会帮我们涨专业，涨工资，了解了解得啦。

正题（如果以下有遗漏没讲，一律默认下一步）

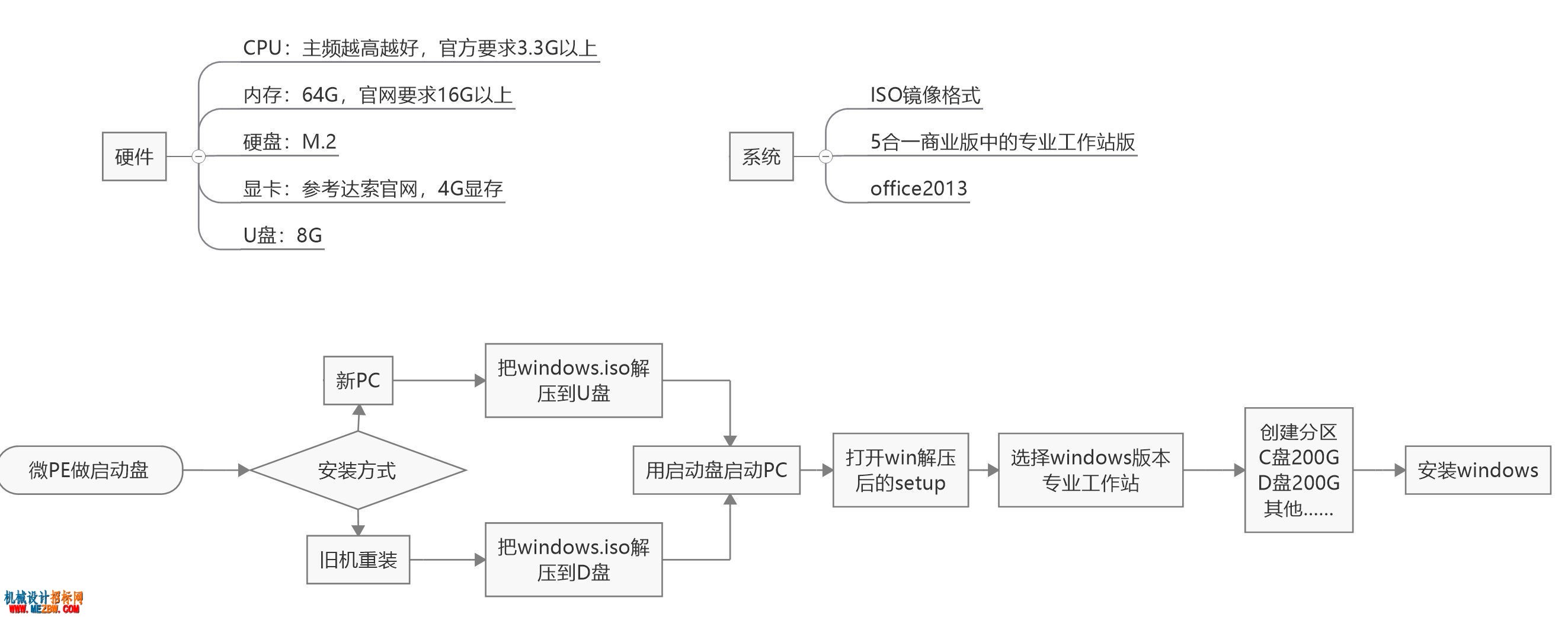

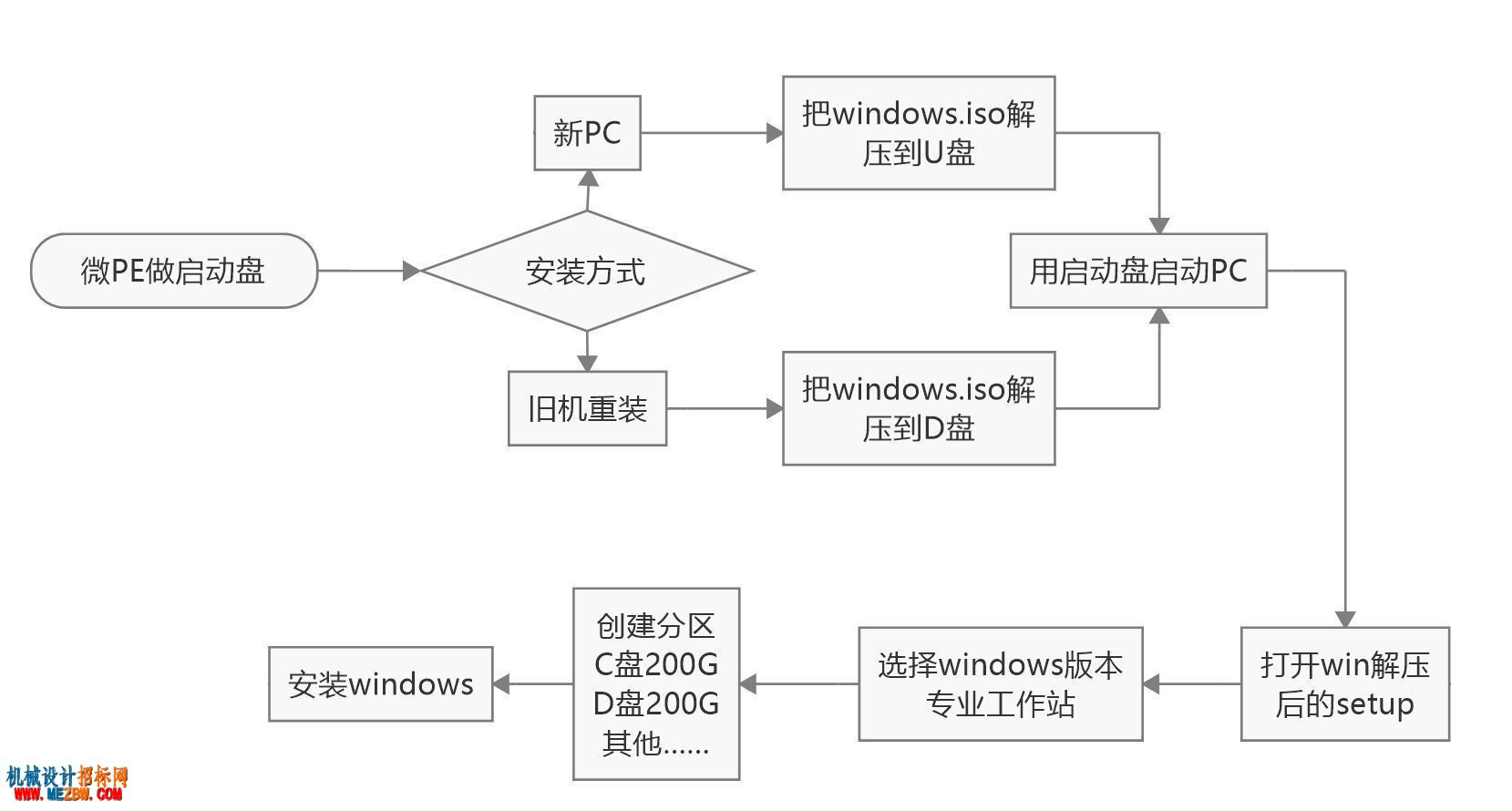

先列出纲要：

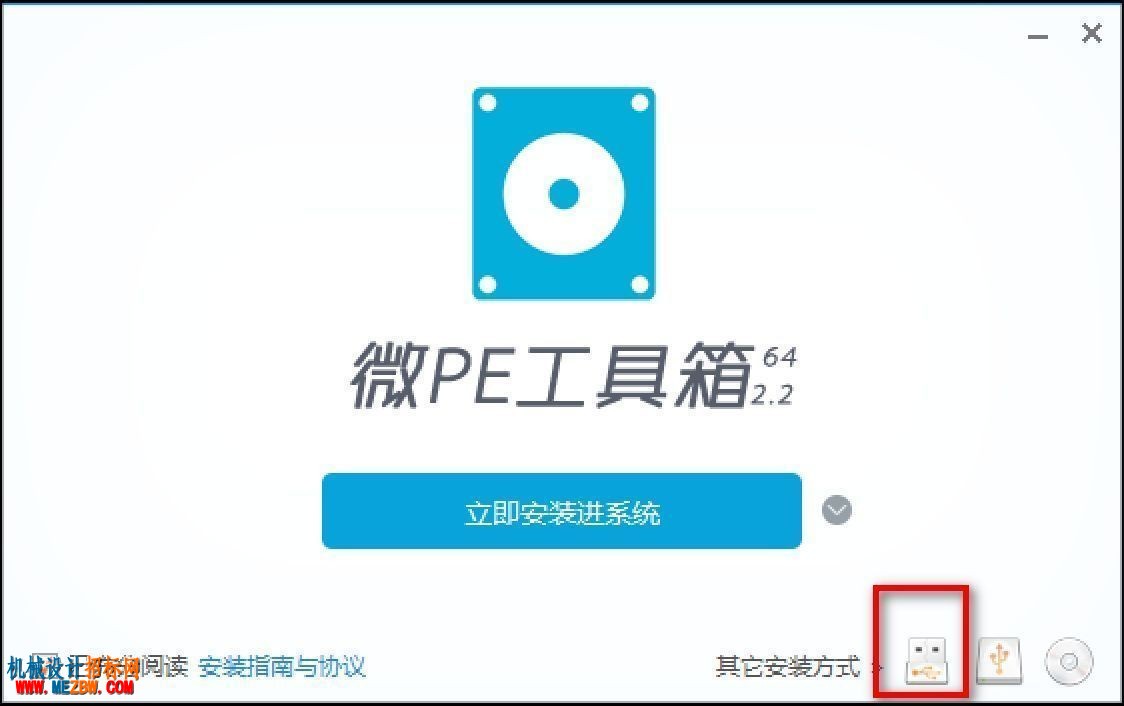

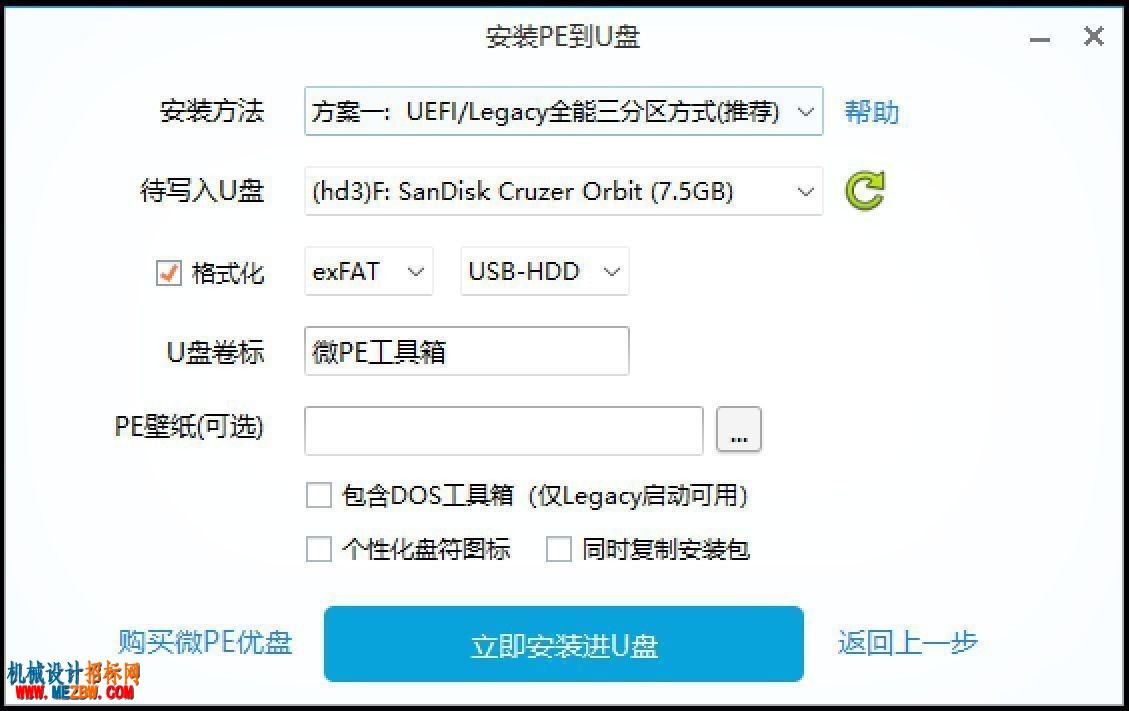

准备个8G的U盘，USB3.0，或者3.1，（请用好U盘，别用垃圾货，这U盘有机会进女生宿舍）启动wePE，如下选择

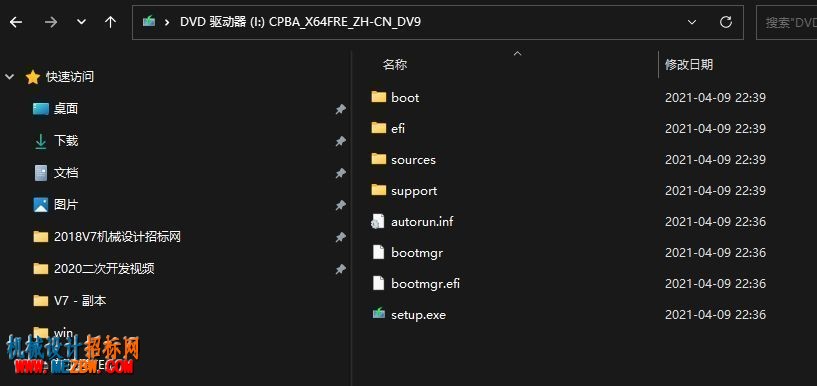

把iso文件双击加载，当作光盘装载进windows，如图

把所有文件拷贝进U盘下（我假设你是全新电脑，咱只能U盘安装系统，还是有点慢的，不过这不影响过程，如果你只是重装电脑，最好能提前把文件复制到电脑C以外的某个分区，这才能有最快的安装速度）

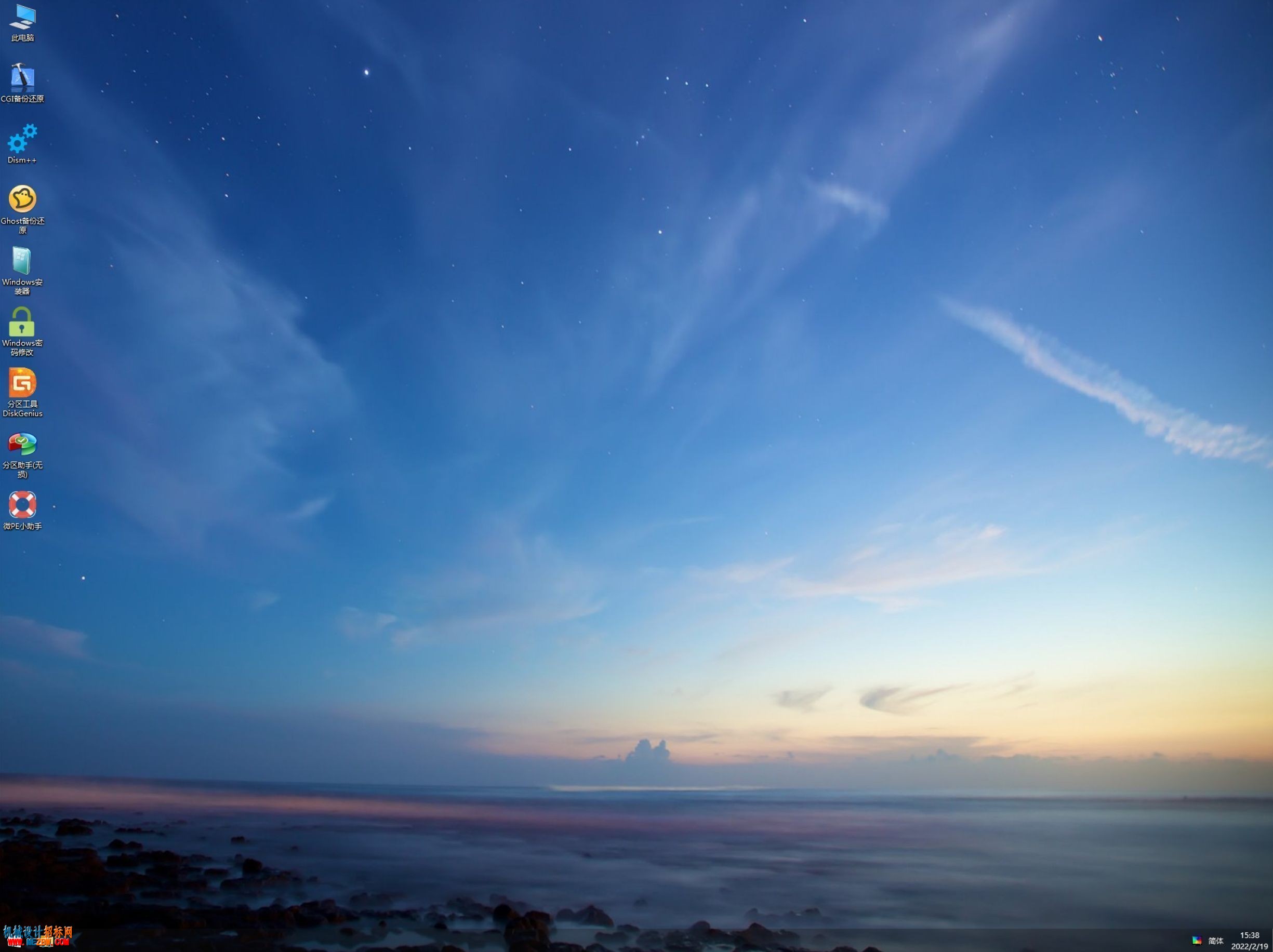

用启动U盘启动电脑，进入PE系统，如图

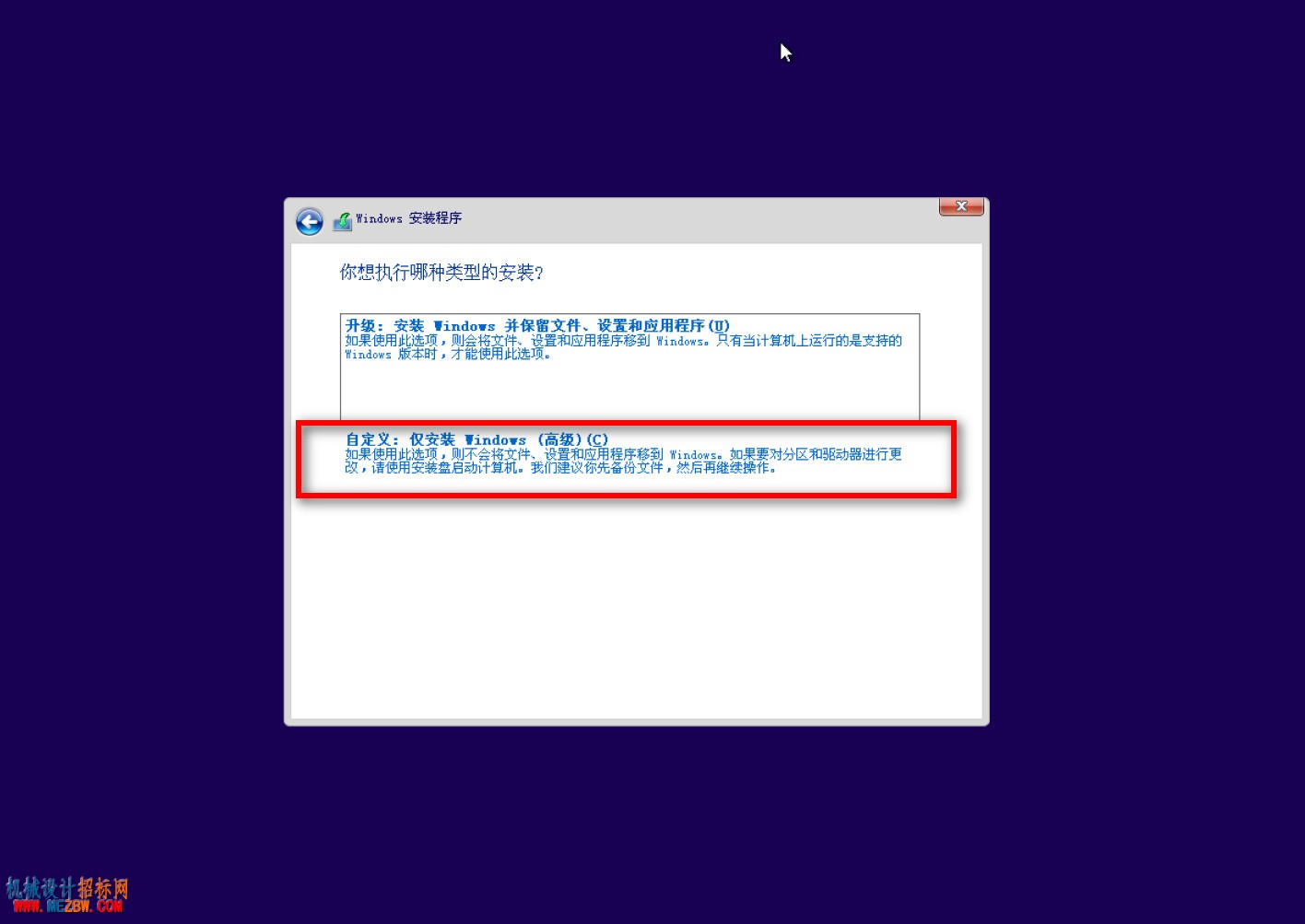

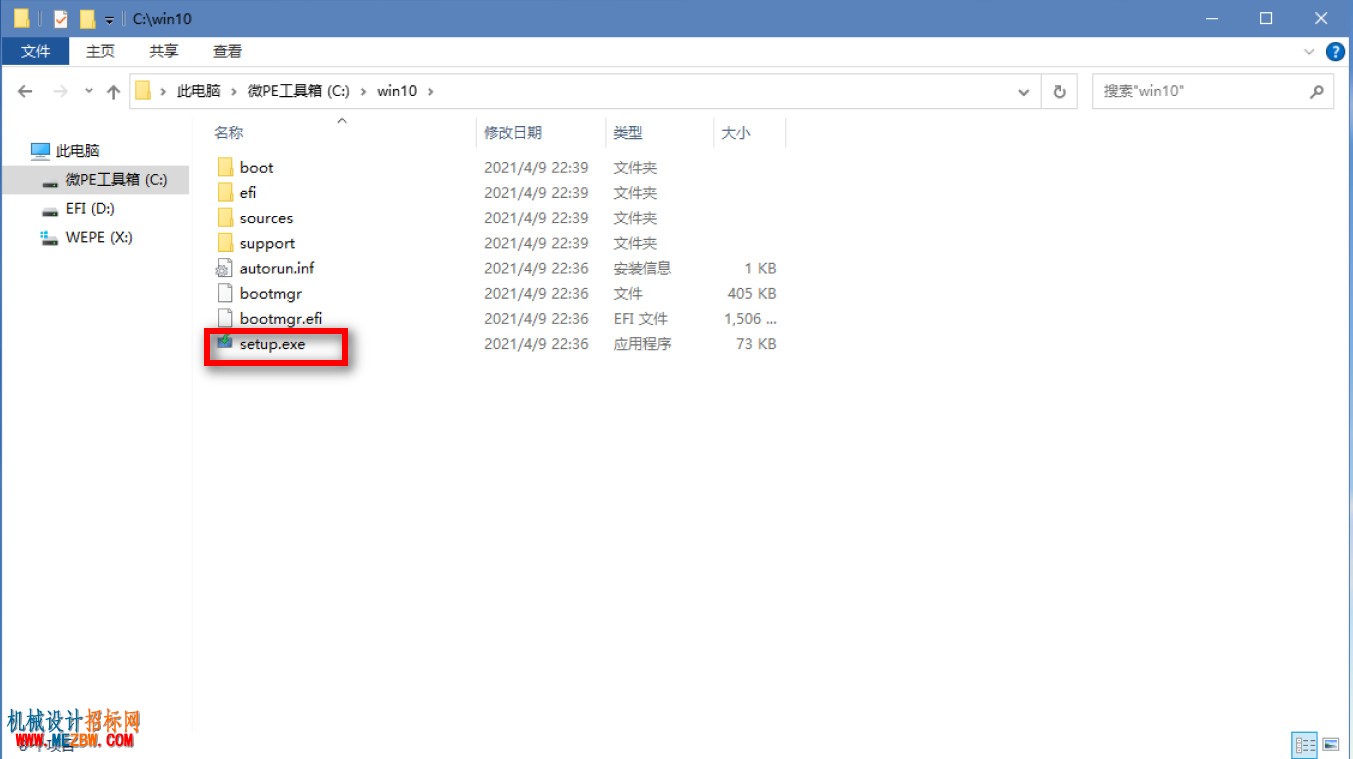

打开你提前拷贝好的windows中的setup

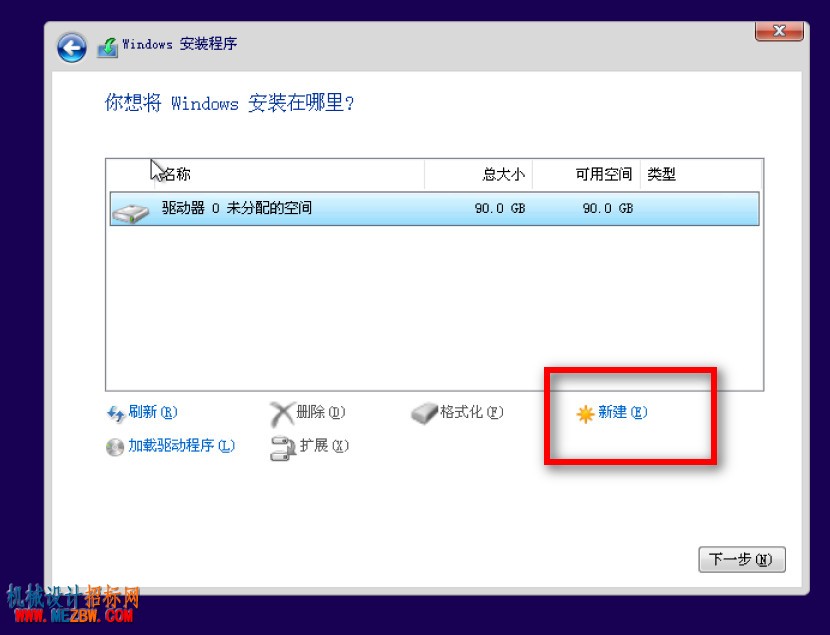

创建分区，如我们的提示，C盘200G，我这个图片是用虚拟机做的，大小和你的是不同的。

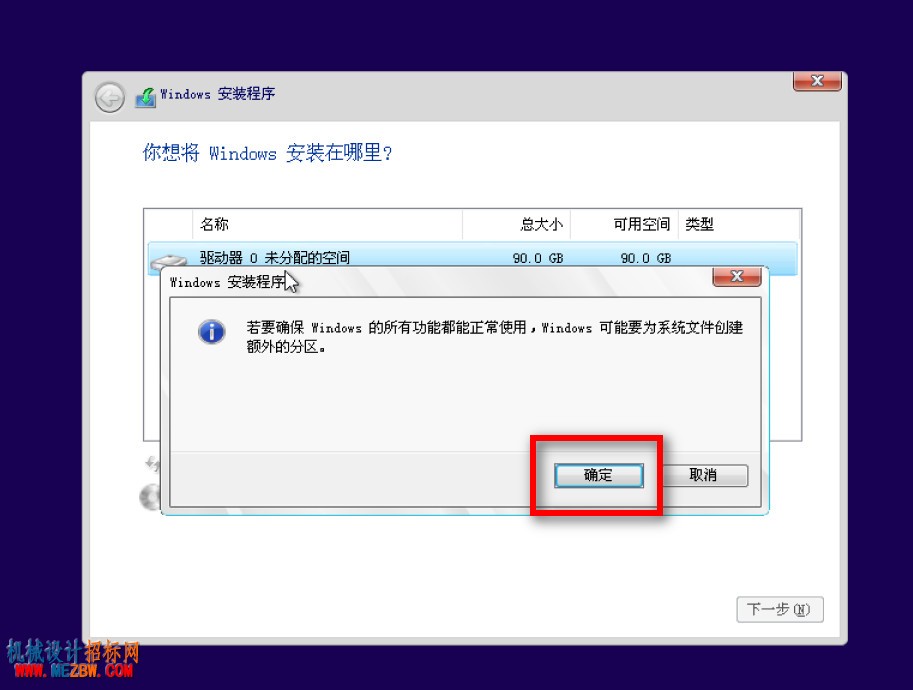

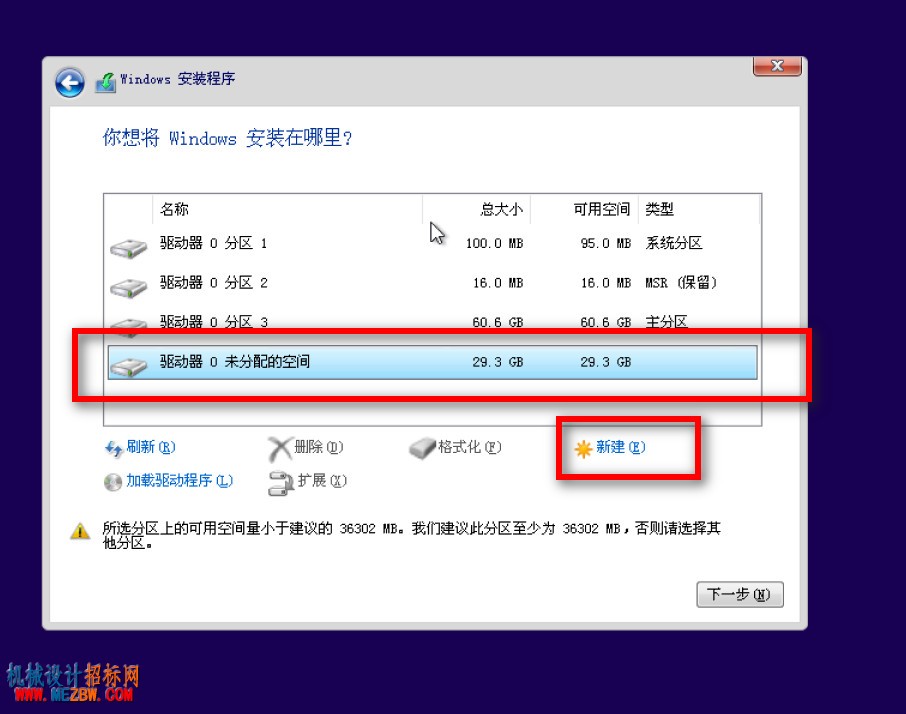

创建C盘后，会提示你会增加两个分区，这2个分区你甭管它干嘛的，直接建你的D盘，我们说啦，C盘，除了系统，你什么都不要往里面装，所有软件都放到D盘去，所以D盘你也留个足够大的空间，建议200G

剩下的做一个E分区，这里，有些人很喜欢把分区做很细，比如游戏区，电影区，工作区什么什么的，这肯定可以。我们觉得很多余，每个分区都有类似于备份空间之类的，分区越细，浪费的空间越多。分区紧张，满眼红，对那些没事都找事干的设计来讲是个心理折磨，莫不如做几个文件夹。我们这么个原则，系统一个区，需要运行的软件一个区。其他堆一块就好啦。

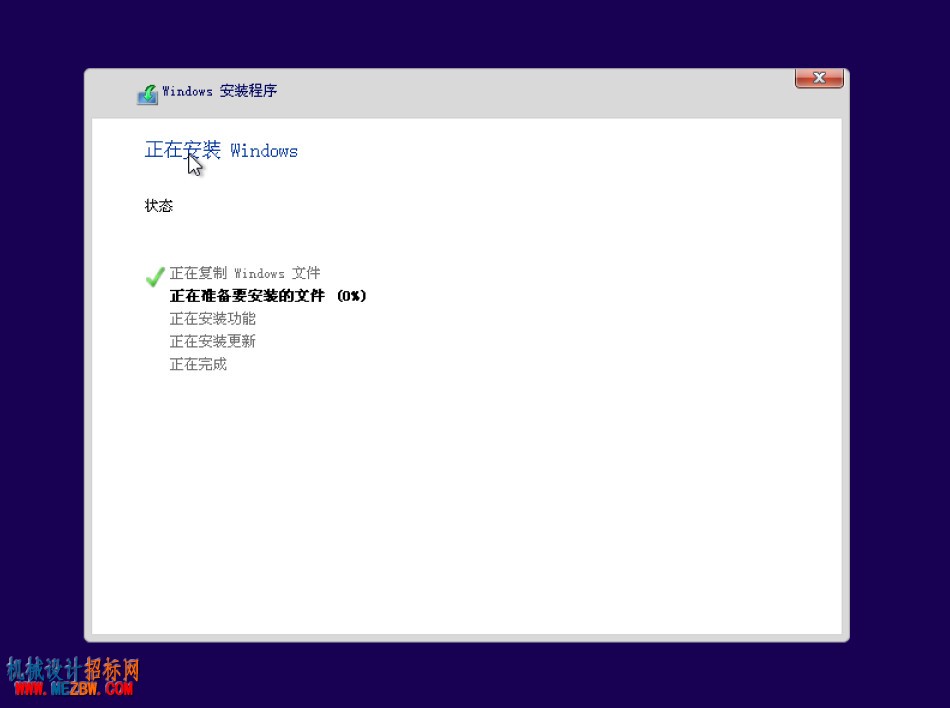

自动重启电脑，会直接进windows的安装界面，之后，看微软的提示，谁都懂。

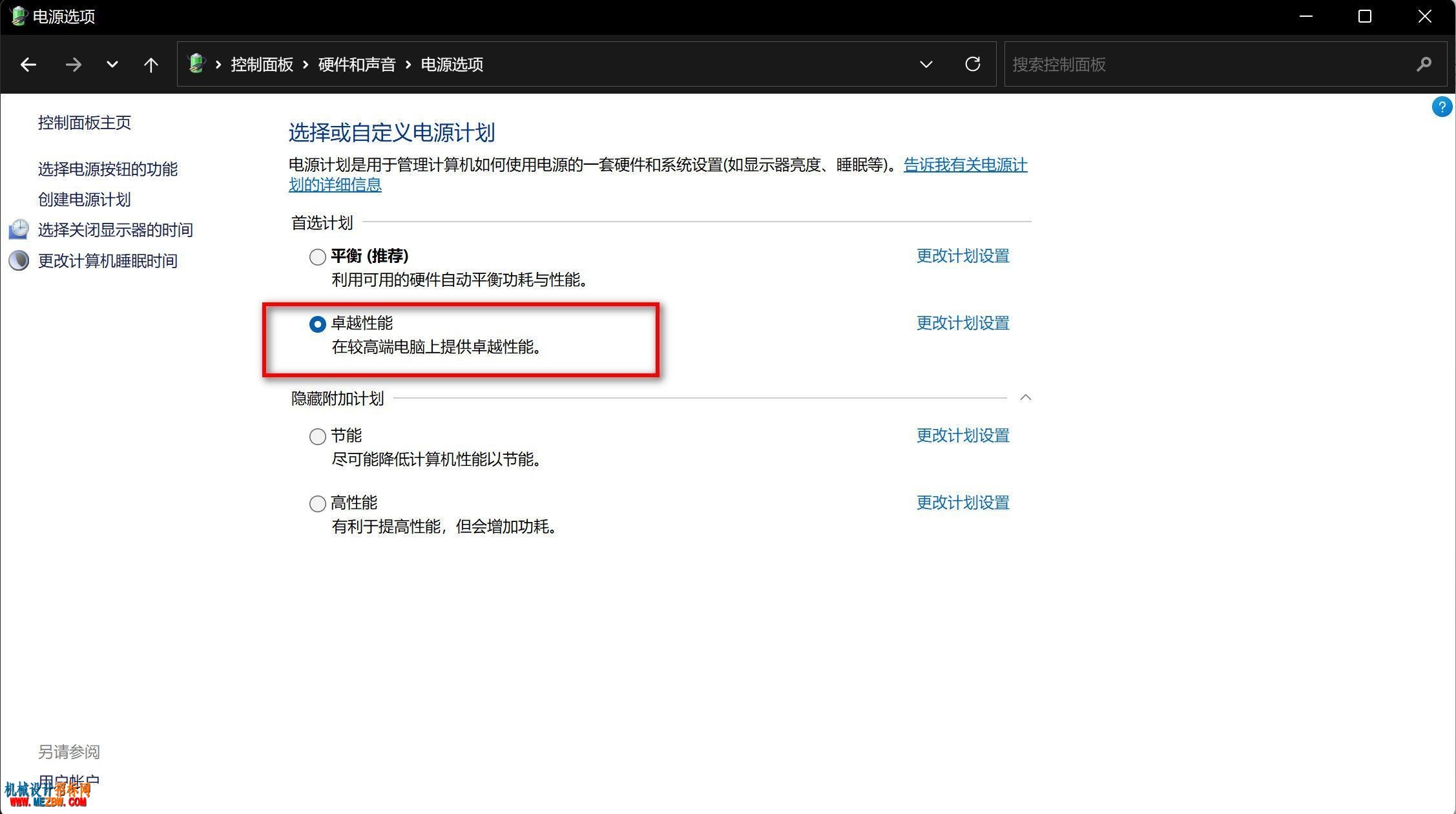

全安装结束后，专业工作站版的windows电源管理中，有个卓越性能模式，win10和win11都有（据称在win11下，这个效果很显著）

用SW必须配套的软件，就是office，至少2013以上，其他看你需求了，然后就剩激活了。

虽然我们机械结构的工作挺麻烦，挺细致，但装备硬，还是能给咱平添点小乐趣。咱写的虽然麻烦，不过总结下来，内容真的很少。

我们做机械的，很多人非常较真，网络带来咱学习的无尽空间，结果，会造成很多人越看越复杂，类似于什么Legacy与UEFI，NTFS和ReFS，MBR和GPT引导，PE怎么格式化做分区之类的鸡毛蒜皮，往深了钻，这是个无底洞。

化繁为简，所有作者给你的默认，都是经过千番准备，万般思考的。
