电阻器和电位器分类以及特点

1.电阻器

电阻，英文名Resistance，通常缩写为R，它是导体的一种基本性质，指导体对电流的阻碍作用，与导体的尺寸、材料、温度有关。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元器件。

电阻的基本单位是欧姆，用希腊字母“Ω”表示。表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。电阻器是电路元器件中应用最广泛的一种，在电子设备中约占元器件总数的30%以上，其质量的好坏对电路的稳定性有极大影响。电阻器主要用途是稳定和调节电路中的电流和电压，其次还可作为分流器、分压器和消耗电能的负载等。

2.电阻器分类

电阻器按结构可分为固定式和可变式两大类。

(1)固定式电阻器

由于制作材料和工艺不同，固定式电阻器可分为线绕电阻器、实芯电阻器、薄膜电阻器和敏感电阻器4种类型。

线绕电阻器RX：有通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器和高频线统电阻器。

薄膜电阻器：有碳膜电阻器RT、合成碳膜电阻器RH、金属膜电阻器RJ、金属氧化膜电阻器RY、化学沉积膜电阻器、玻璃釉膜电阻器和金属氮化膜电阻器。

实芯电阻器：有无机合成实芯碳质电阻器RN、有机合成实芯碳质电阻器RS。

敏感电阻器：有压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

(2)可变式电阻器

可变电阻器分为滑线式变阻器和电位器，其中应用最广泛的是电位器。

电位器是一种具有3个接头的可变电阻器，其阻值在一定范围内连续可调。

按电阻体材料可分为薄膜和线绕两种。薄膜的又可分为WTX型小型碳膜电位器、WS型有机实芯电位器https://www.misumi.com.cn/seojingtai/weidiaodianweiqi.html、WTH型合成碳膜电位器、WHJ型精密合成膜电位器和WHD型多圈合成膜电位器等。线绕电位器的代号为WX型。一般线绕电位器的误差不大于±10%，非线绕电位器的误差不大于±20%。其阻值、误差和型号均标在电位器上。

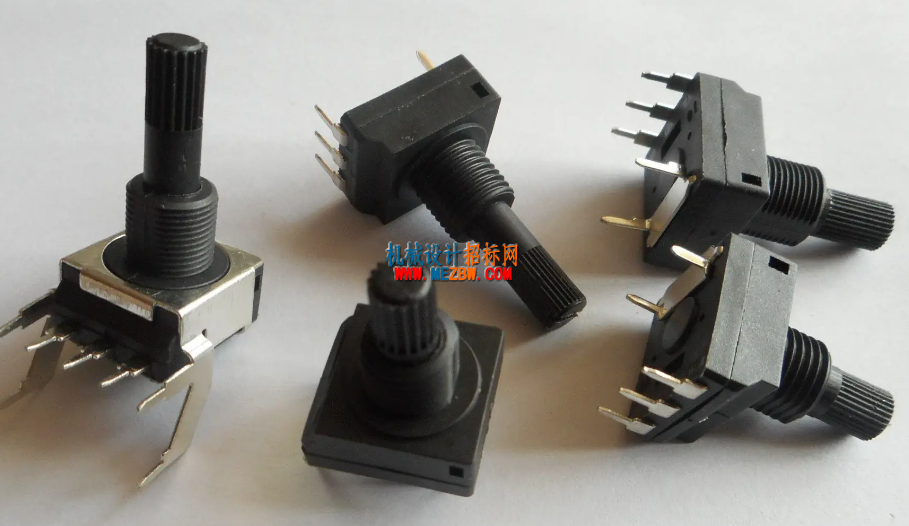

电位器

按调节机构的运动方式可分为旋转式和直滑式两种。

按结构可分为单联、多联、带开关、不带开关等;开关形式又有旋转式、推拉式、按键式等。

按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等。

按阻值随转角变化关系，又可分为线性和非线性电位器。

特点

X式(直线式)：常用于示波器的聚焦电位器和万用表的调零电位器(如MF-20型万用表)，其线型精度为±2%、±1%、±0.3%、±0.05%。

D式(对数式)：常用于电视机的黑白对比度调节电位器，其特点是先粗调后细调。

Z式(指数式)：常用于收音机音量调节电位器，其特点是先细调后粗调。

所有X、D、Z字母符号一般印在电位器上，使用时应注意。
