三辊卷板机设计

带头大哥

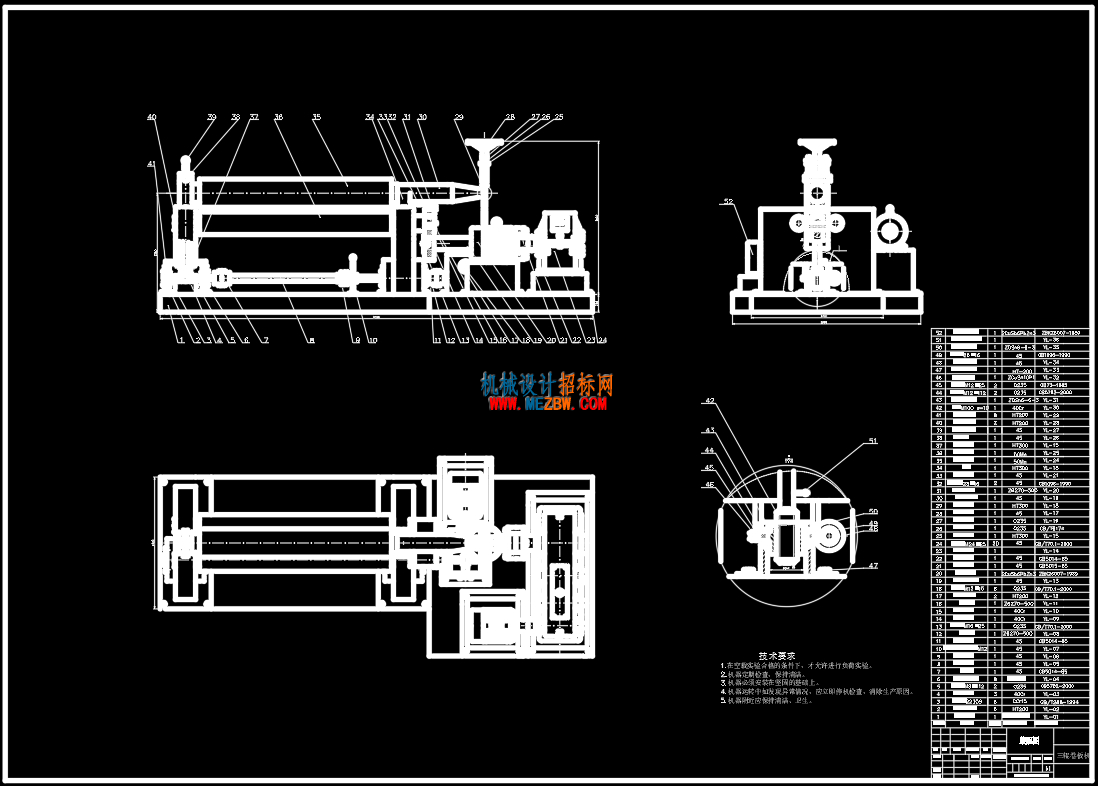

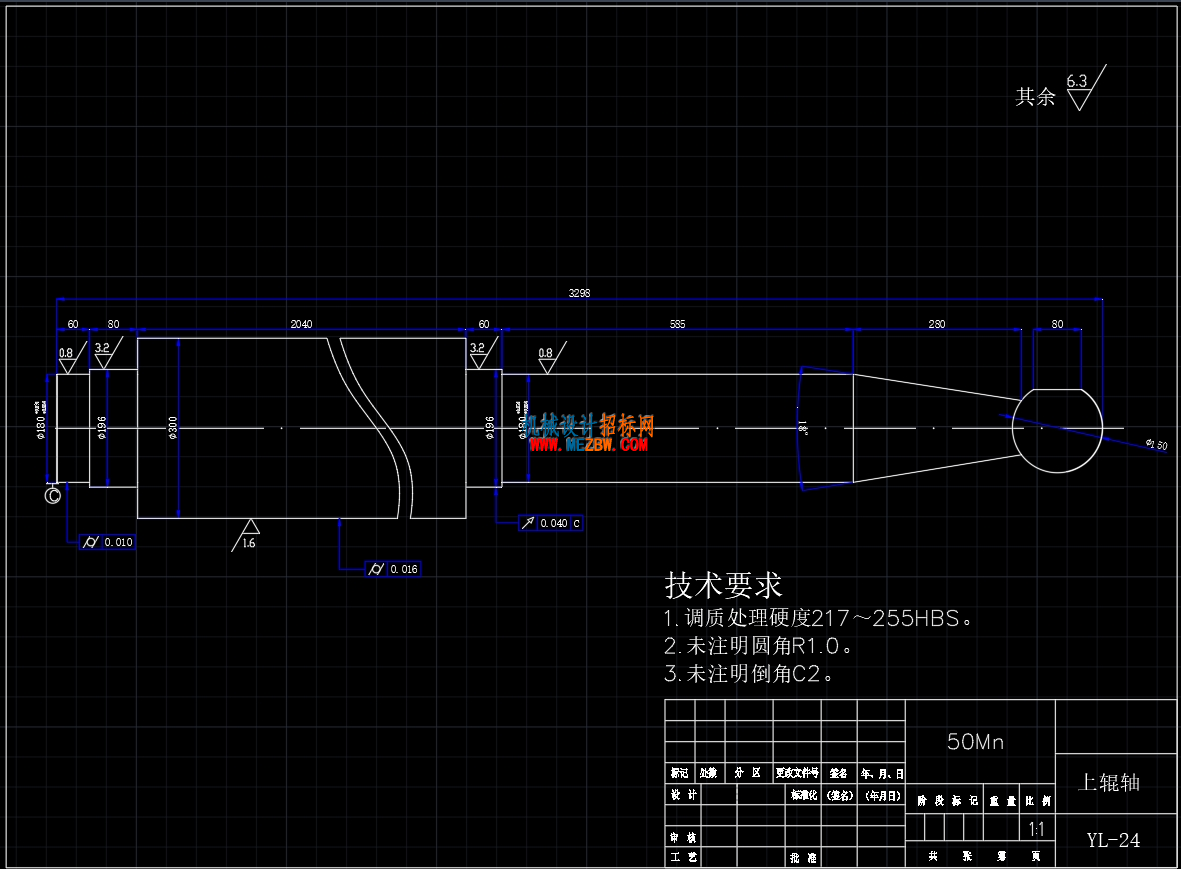

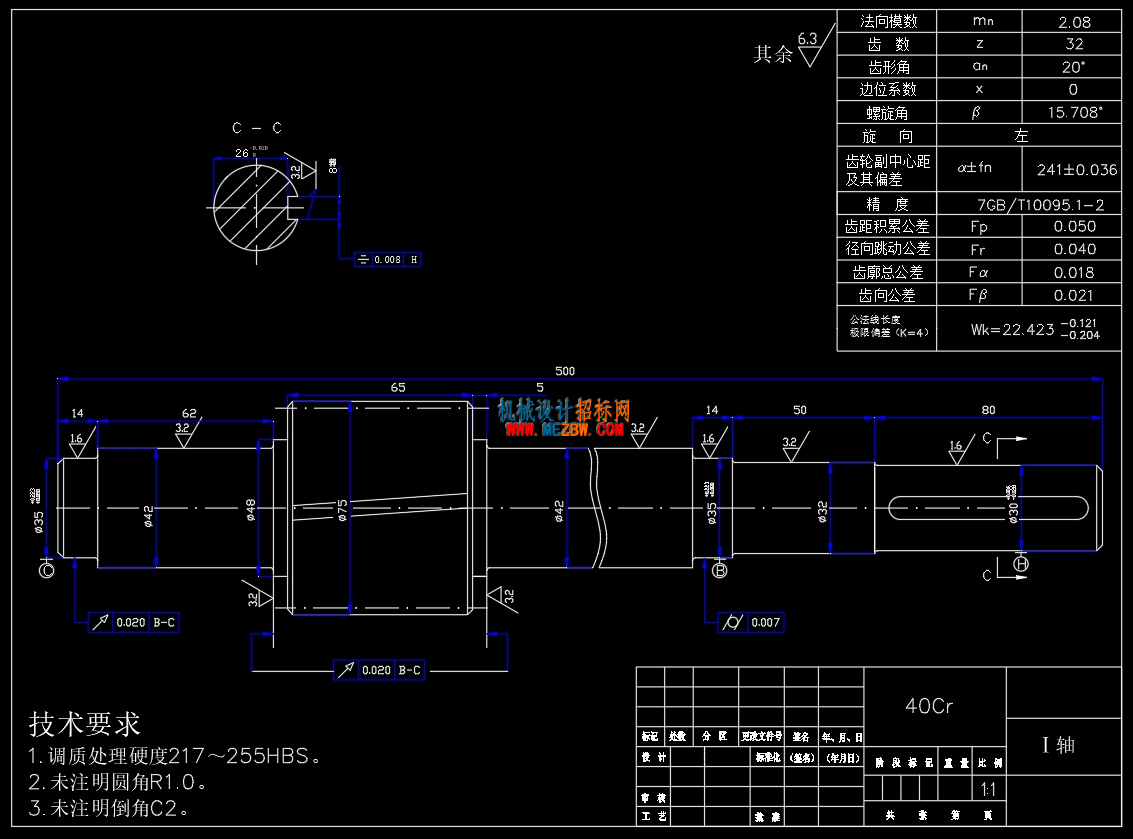

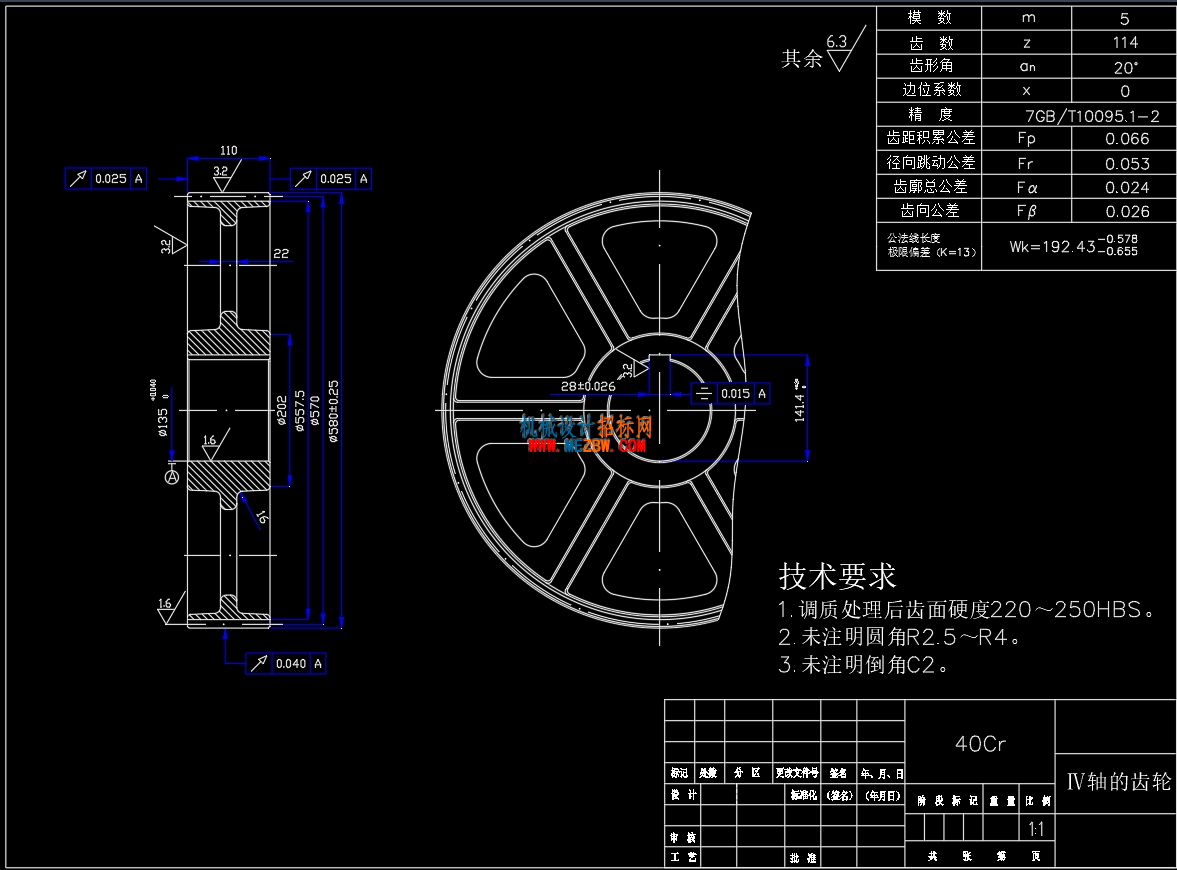

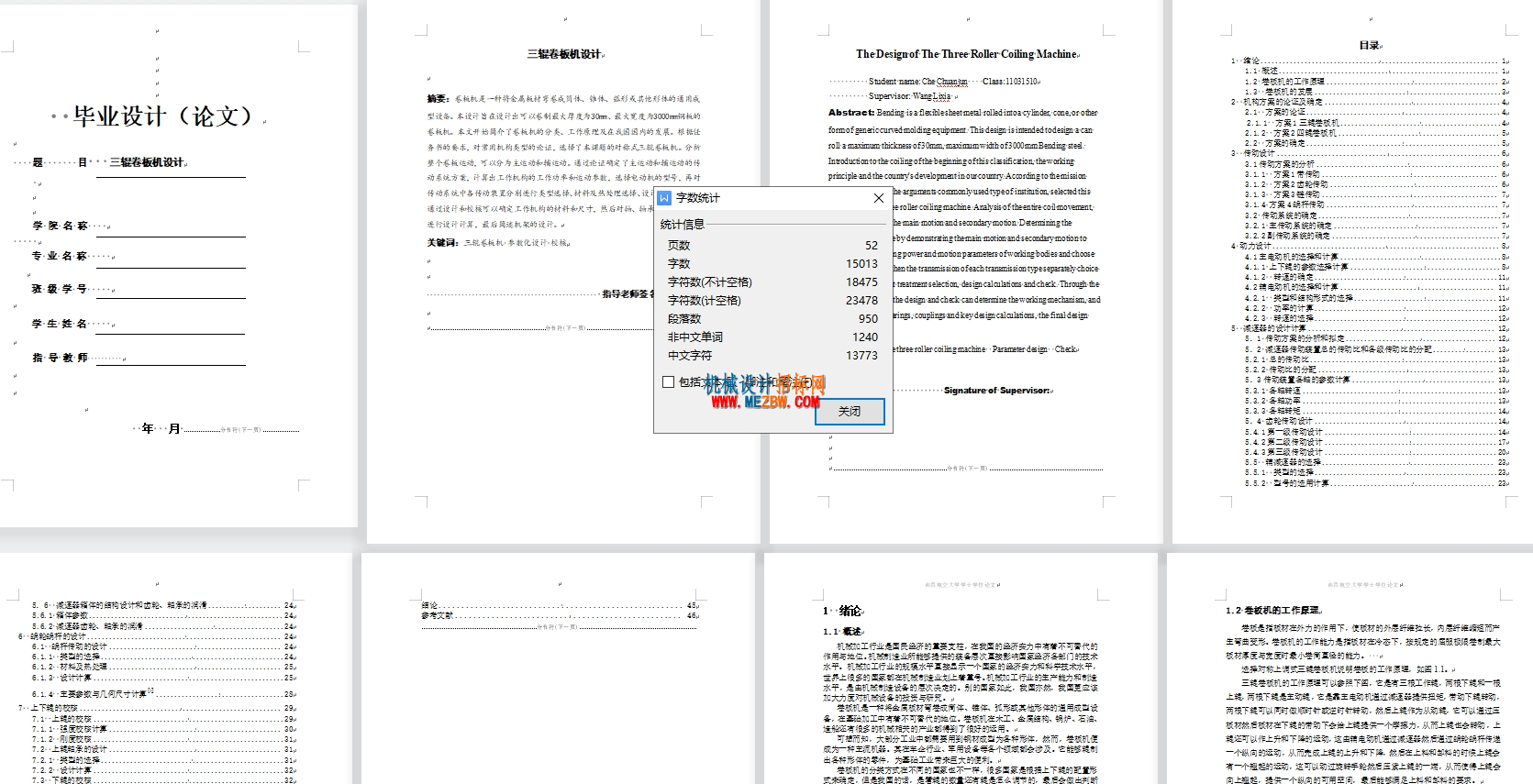

卷板机是一种将金属板材弯卷成筒体、锥体、弧形或其他形体的通用成型设备。本设计旨在设计出可以卷制最大厚度为30mm、最大宽度为3000mm钢板的卷板机。本文开始简介了卷板机的分类、工作原理及在我国国内的发展。根据任务书的要求，对常用机构类型的论证，选择了本课题的对称式三辊卷板机。分析整个卷板运动，可以分为主运动和辅运动。通过论证确定了主运动和辅运动的传动系统方案，计算出工作机构的工作功率和运动参数，选择电动机的型号，再对传动系统中各传动装置分别进行类型选择、材料及热处理选择、设计计算和校核。通过设计和校核可以确定工作机构的材料和尺寸，然后对轴、轴承、联轴器和键进行设计计算，最后简述机架的设计。
