《solidworks正树问答500+》146 为什么放样是扭曲的？

正树 · 发表于 2015-1-15 11:07:36

您需要登录才可以下载或查看，没有账号？注册

×

为什么放样是扭曲的？这是我的草图

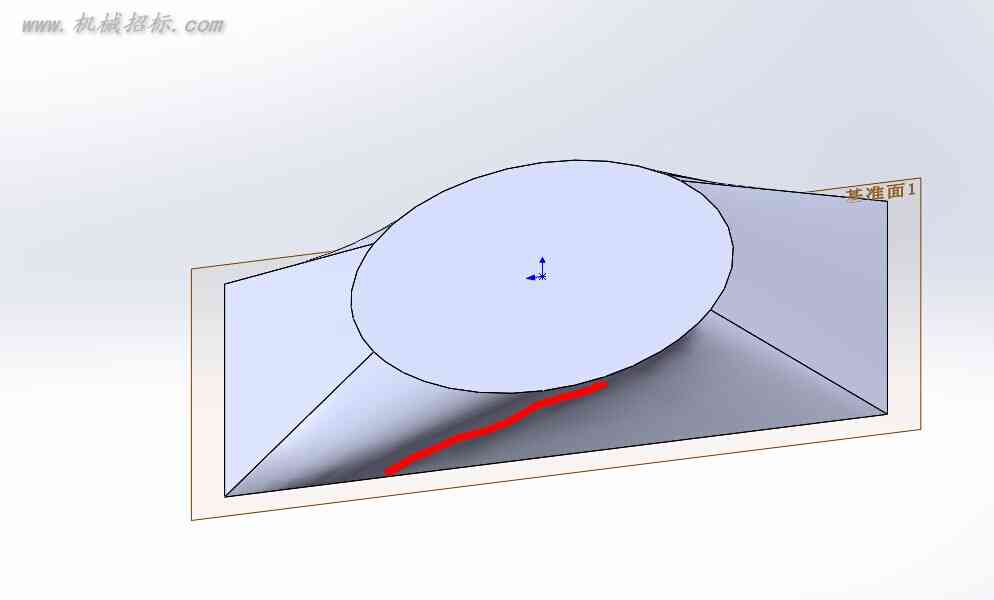

放样后怎么成了这样？

《solidworks正树问答500+》146 为什么放样是扭曲的？

A这个一般做法是添加引导线，通常需要精确曲面的时候，用引导线来限制尺寸。 QQ图片20150115110239.jpg

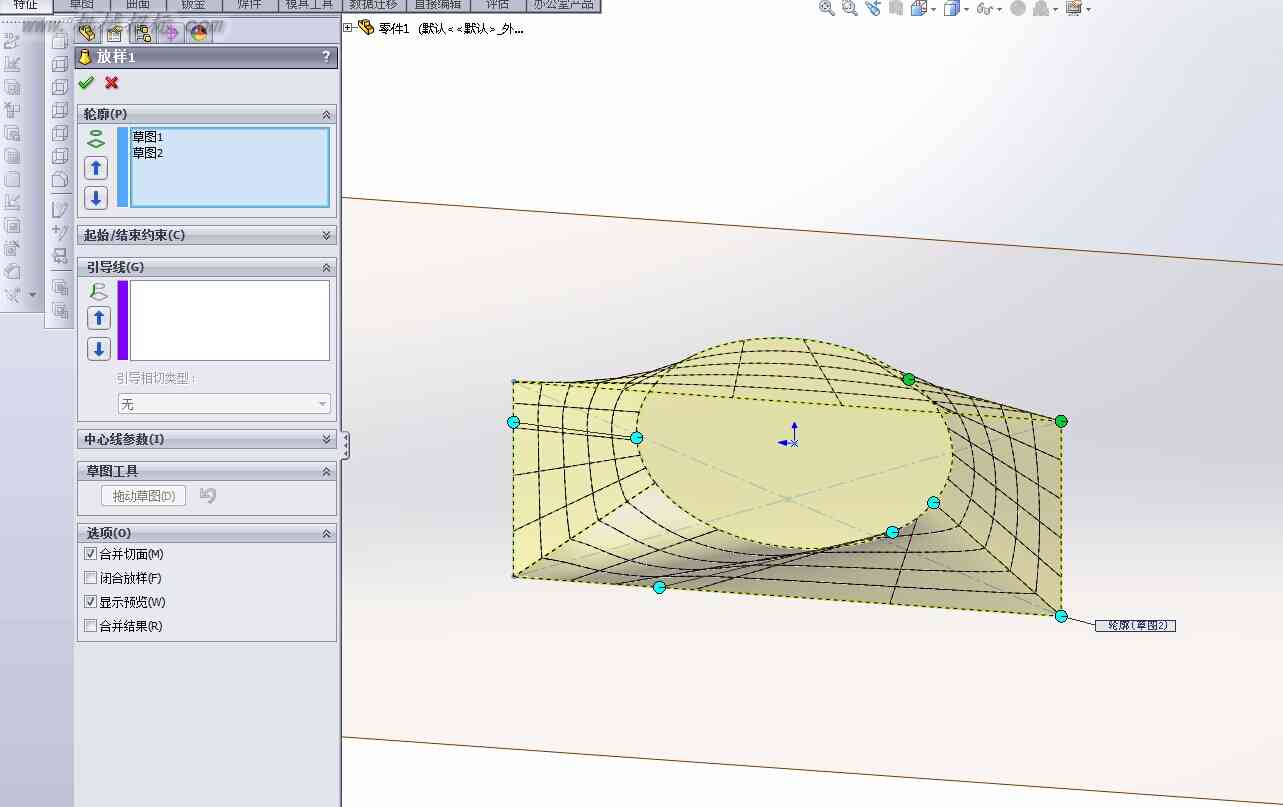

还有一种方法是添加接头，看这个例子：

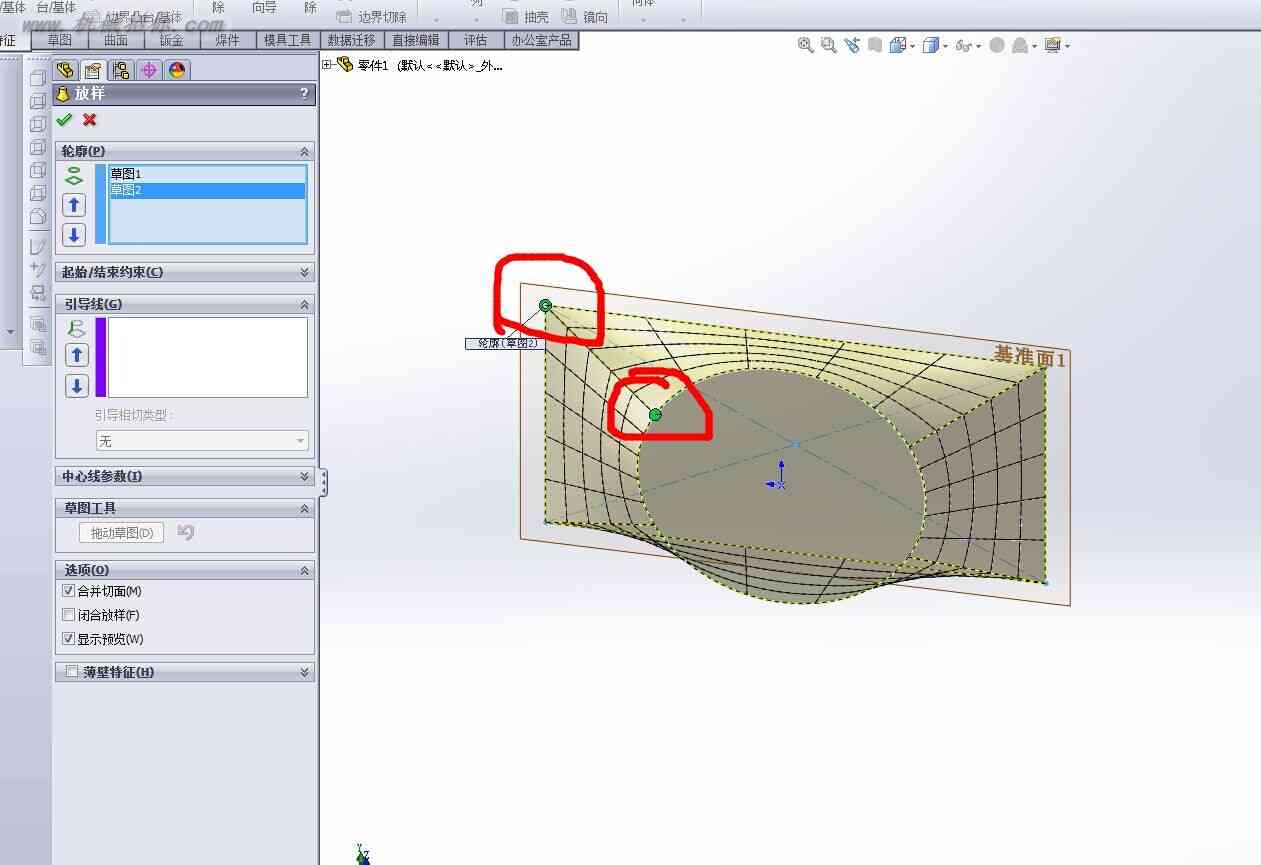

注意两个绿色的点

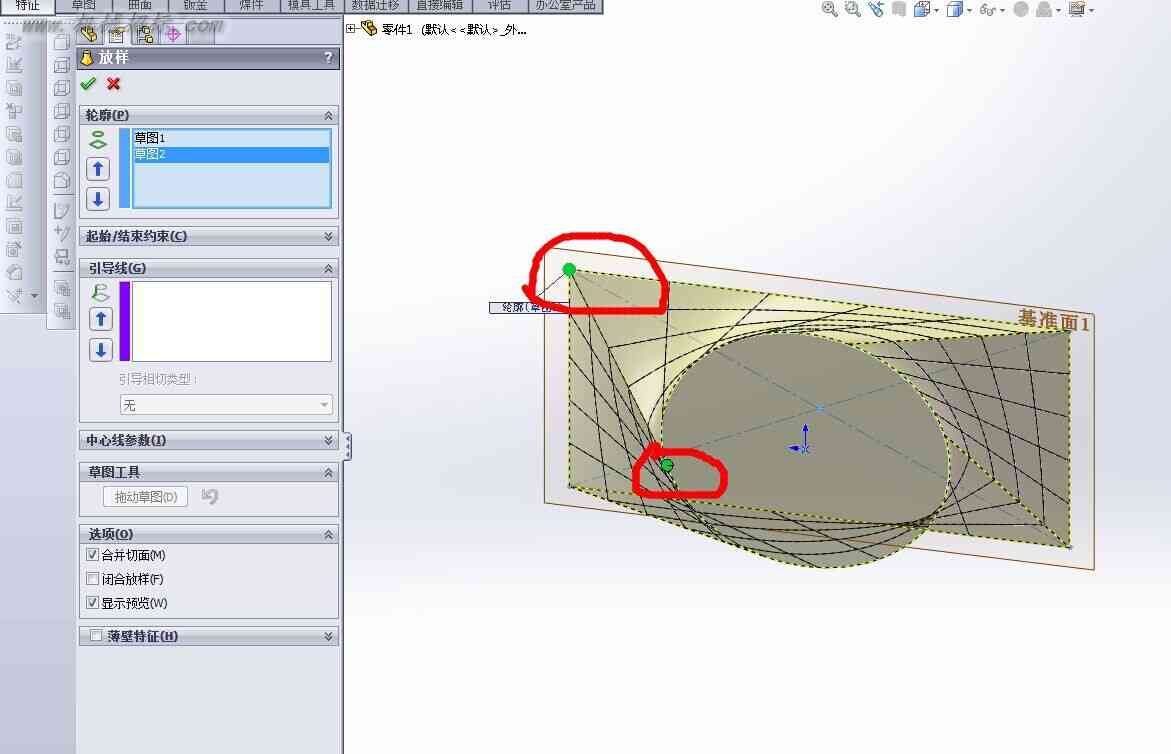

我可以扭成这样。当然我还可以扭成这样：
