《solidworks正树问答500+》149草图悬空怎么解决？

正树 · 发表于 2015-2-2 10:55:08

您需要登录才可以下载或查看，没有账号？注册

×

此草图包含不再存在的几何体的尺寸或几何关系……

A：悬空，意思是根基没了，草图的根基是面，你在哪个面上做的图。
如果约束了草图，比如某条线的一个端点重合于其他特征的顶点，那这个顶点就是根基。
归结于，这些都是父子关系，父特征你删了，你就得给下面重新找个爹

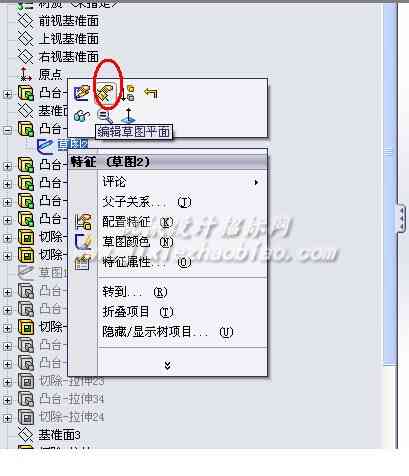

比如这个按钮，可以修改草图的基准面

Q：怎解除父子关系？
A：比如草图约束，你不用端点重合，而使用端点固定，固定是不需要什么基础的
