CAXA三维CAD教程：简单两步巧画齿条

halfsmoke

     徐江德

    CAXA实体设计（三维CAD）软件是一款易学易用易建模的CAD系统，并且方便地进行产品信息共享，能与各种软件系统灵活、畅通地交流、兼容与共享。

    应用CAXA实体设计（三维CAD）两步就可以画出齿条，您相信吗？请跟着我的讲解，通过下面简单的两步来巧妙的画出齿条吧！

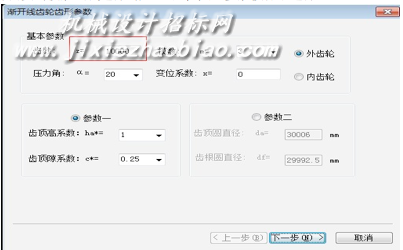

    首先，在二维界面即【图纸环境】，用【齿轮】工具，画出需要的齿条来。您可能又质疑了：齿轮工具画齿条？开什么玩笑！请看图一所示，选择齿数10000，对，选最大齿数，再选择需要的模数（我选择的是m=3），其它参数按标准选择。



    （图一）

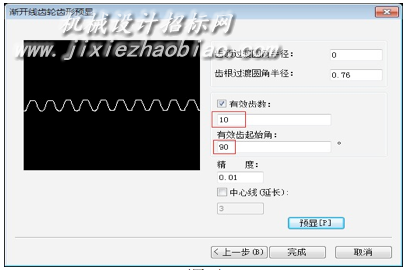

    然后，点击【下一步】，【有效齿数】选择您需要的数量（我选择10），【有效齿起始角】选择90°，点击【预显】，最后点击【完成】。如图二所示：



    （图二）

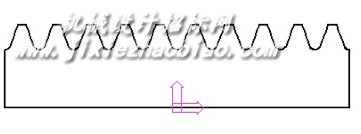

    齿条的齿形就这样生成了，然后，画出齿条厚度（高度），完成齿条的图形。如图三所示，框选齿条图形—右键—带基点复制，基点选择坐标原点，然后确定。



    （图三）

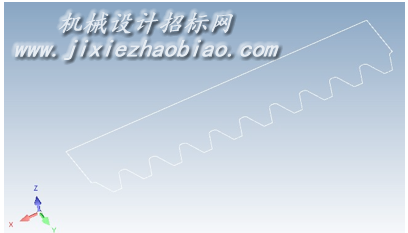

    打开三维界面（新的设计环境），在草图环境中，选择【在X-Y基准面】粘贴，如图四所示：



    （图四）

    然后进入【特征】—拉伸。只需输入拉伸厚度（齿宽20）即可。如图五所示：



    （图五）

    完成后的齿条。如图六所示:



    （图六）

    当然了，如果您有现成的exb格式的齿条图纸，可以直接把电子图板内的齿条图形复制进草图界面。

    最后，您可能还质疑齿条是弧形的，齿距未必准。其实，齿条，就是个直径无穷大的齿轮。不信您自己按上面的步骤画好齿条后，测量一下齿距看看。这个齿条的理论尺寸，齿距=πm=3.1416X3=9.4248。齿距实际尺寸是9.4266。怎么样？偏差在0.0018mm。我想，这个精度的齿条您应该满意吧？
