《solidworks正树问答500+》151在solidworks中怎么画拖链？

正树 · 发表于 2015-3-8 20:15:37

您需要登录才可以下载或查看，没有账号？注册

×

solidworks中画拖链.swf (443.71 KB, 下载次数: 4) 附件是源文件，有兴趣看看，没什么技术含量，想到就想到了，没想到，也没啥
有几个条件，一个是你这个拖链得是在装配中，这样才能插入个直线马达，通过马达来带动一个辅助零件，来引导尺寸变化。

在solidworks中怎么画拖链？

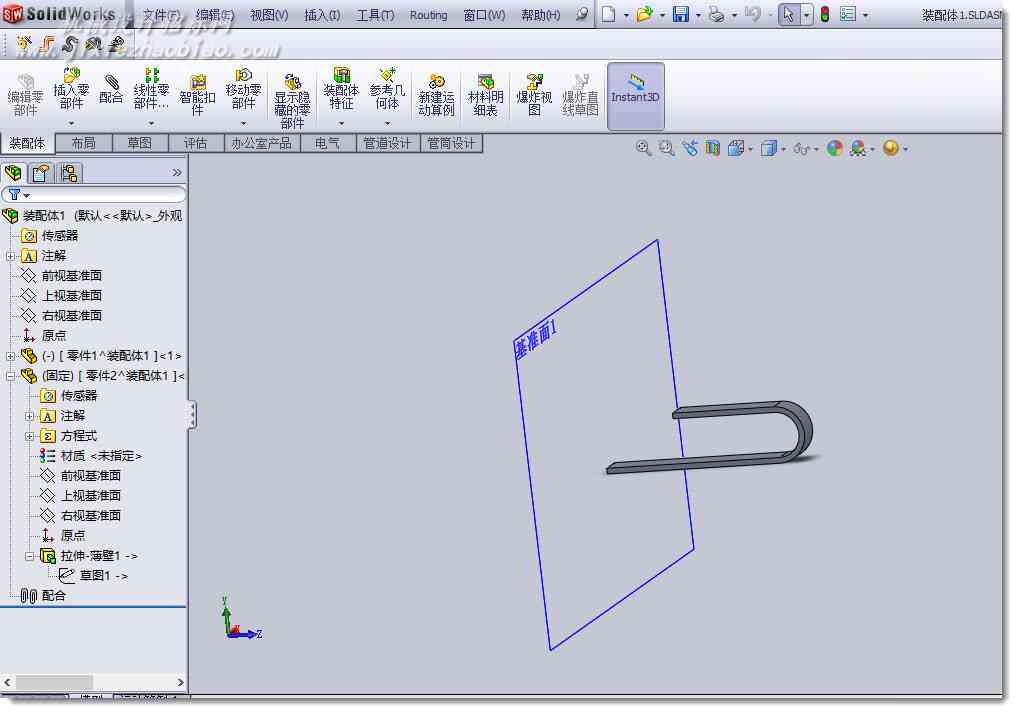

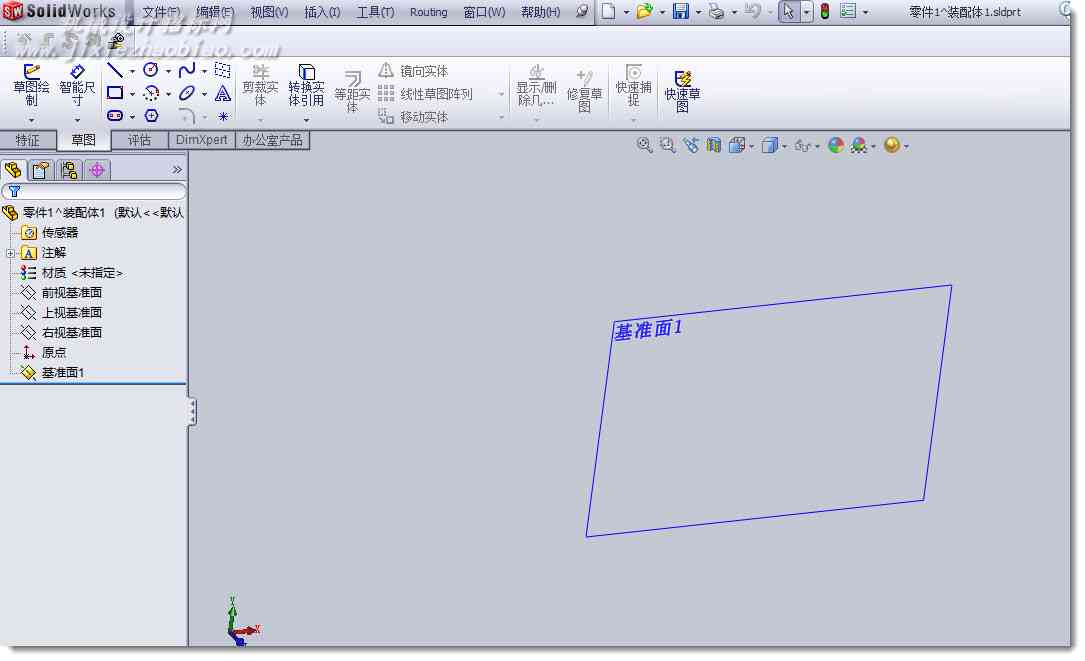

在附件中，我上传了一个装配，装配中包含两个虚拟零件，零件1，是用来做辅助变化的，这个零件1，我搞的很简单，就是个基准面，没其他任何内容了。

在solidworks中怎么画拖链？

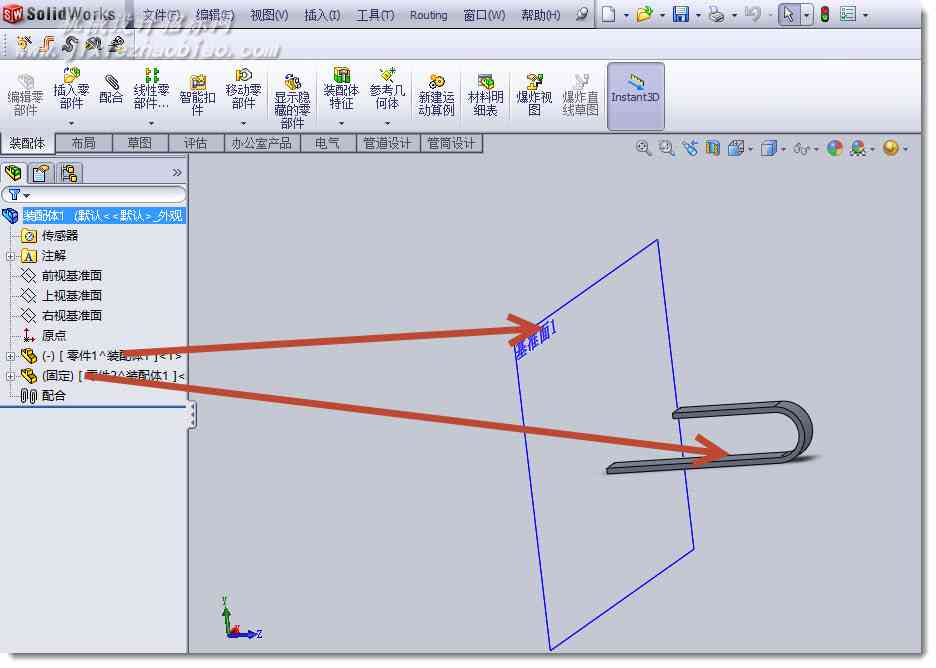

零件2，是变化的拖链

在solidworks中怎么画拖链？

这个零件2有个特别的地方是依赖于零件1的基准面

在solidworks中怎么画拖链？

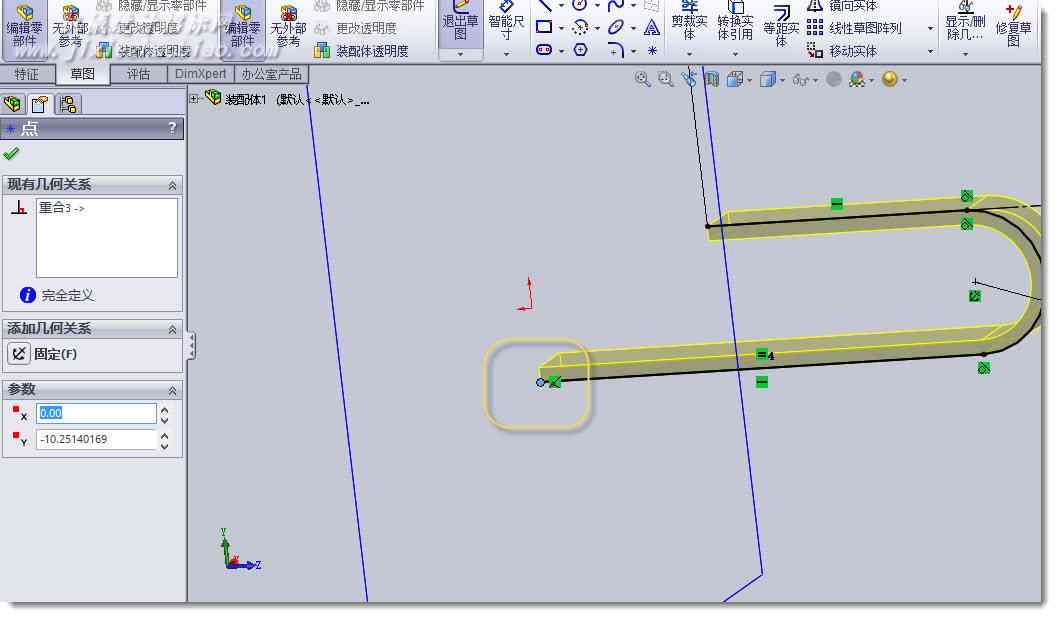

零件2的草图，是在装配体下简历的，这画圈的端点，在零件1的基准面上。

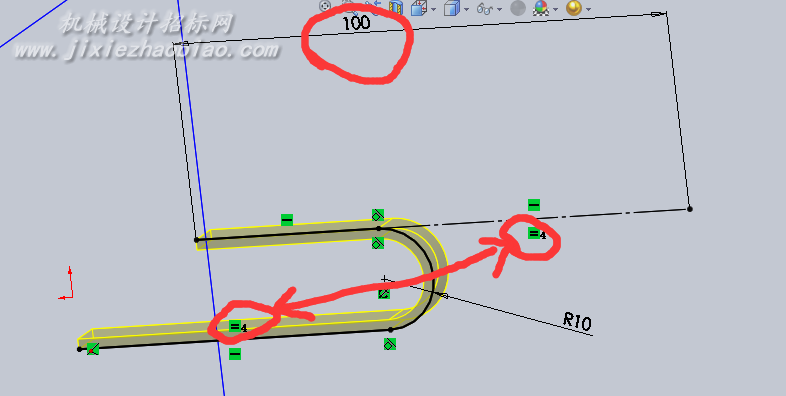

另外，我在零件2上做了两个尺寸约束，一个是相等，一个是总长

在solidworks中怎么画拖链？

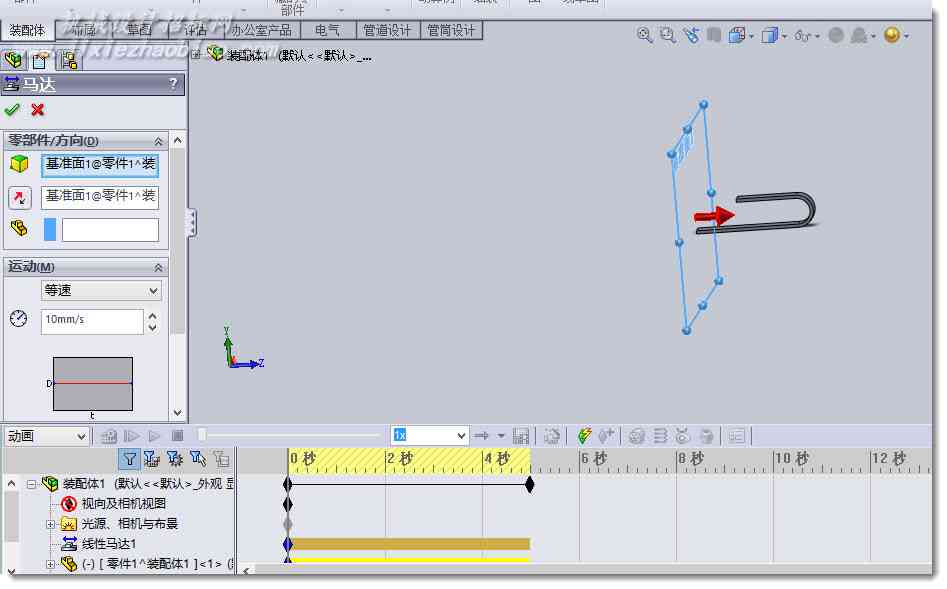

至于马达，平平无奇。

2015-3-8 20-13-57.jpg

正树 · 发表于 2015-9-17 13:10:47

zhoujialiang 发表于 2015-9-17 08:24
像自行车那种

你看看这里面的链条，觉着挺好：https://www.mezbw.com/thread-2863-1-1.html

zhoujialiang · 发表于 2015-9-17 08:24:18

正树发表于 2015-3-9 12:49
要开会……你这写的太简单了，什么意思？

像自行车那种

正树 · 发表于 2015-3-9 12:49:08

zhoujialiang 发表于 2015-3-9 11:18
好学习，学习，树哥那链传动怎么做

要开会……你这写的太简单了，什么意思？

zhoujialiang · 发表于 2015-3-9 11:18:17

好学习，学习，树哥那链传动怎么做
