solidworks如何使用系列零件设计表？

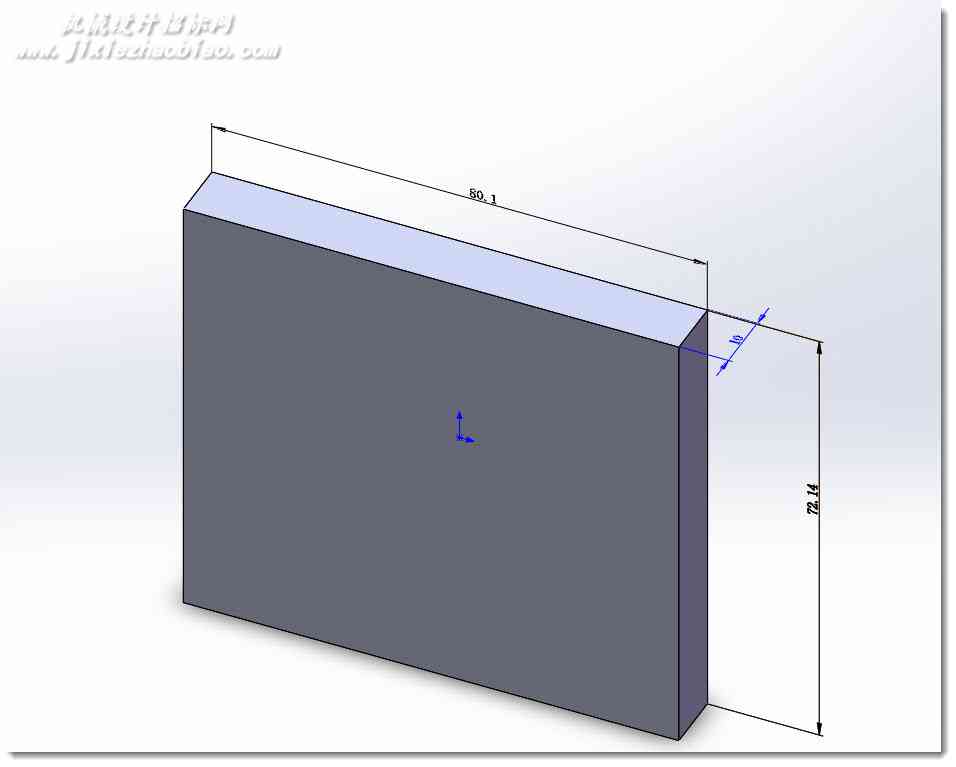

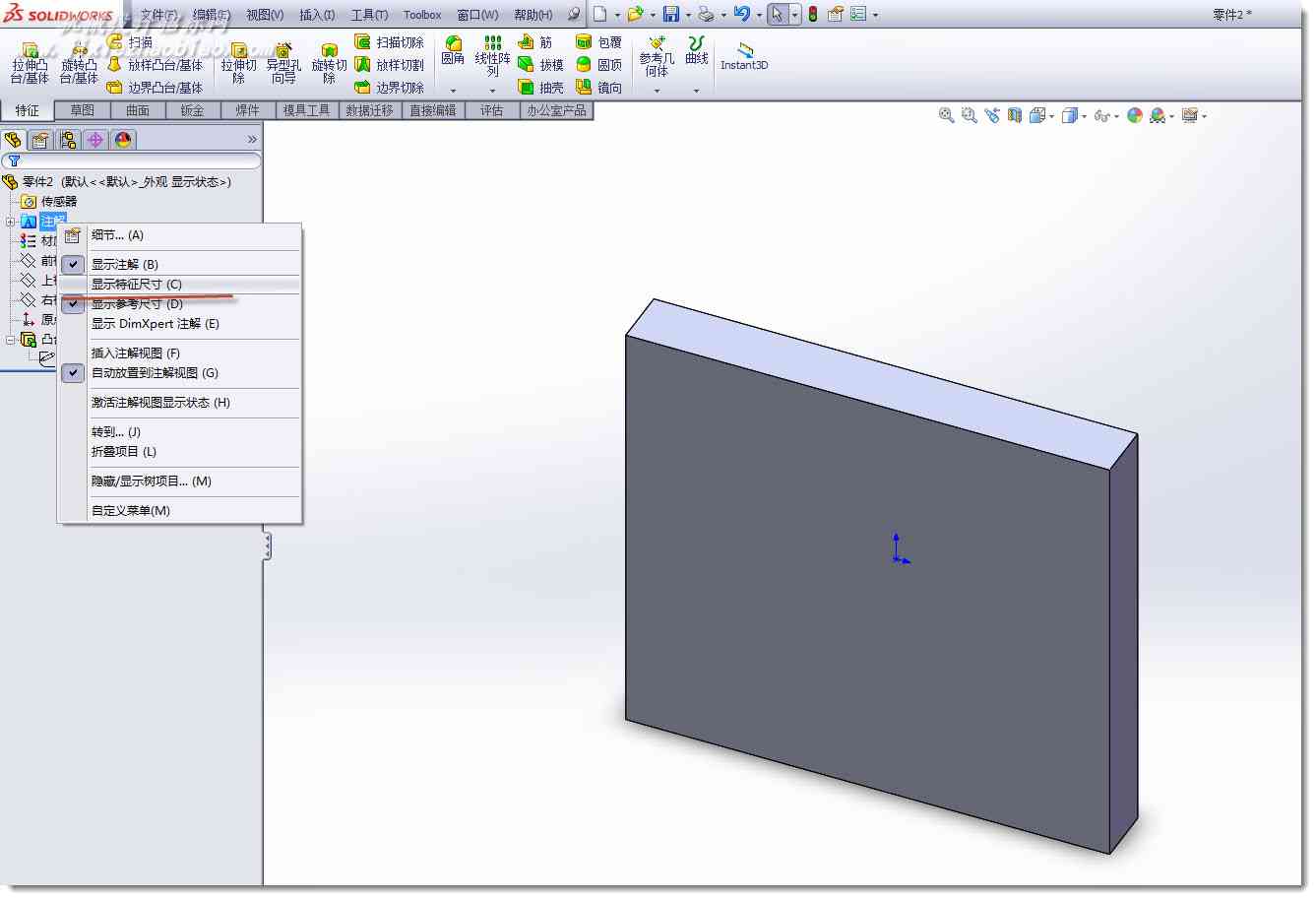

做个最简单的例子，一个方块而已，通过这个现实特征尺寸，来把尺寸调用出来。

solidworks如何使用系列零件设计表？

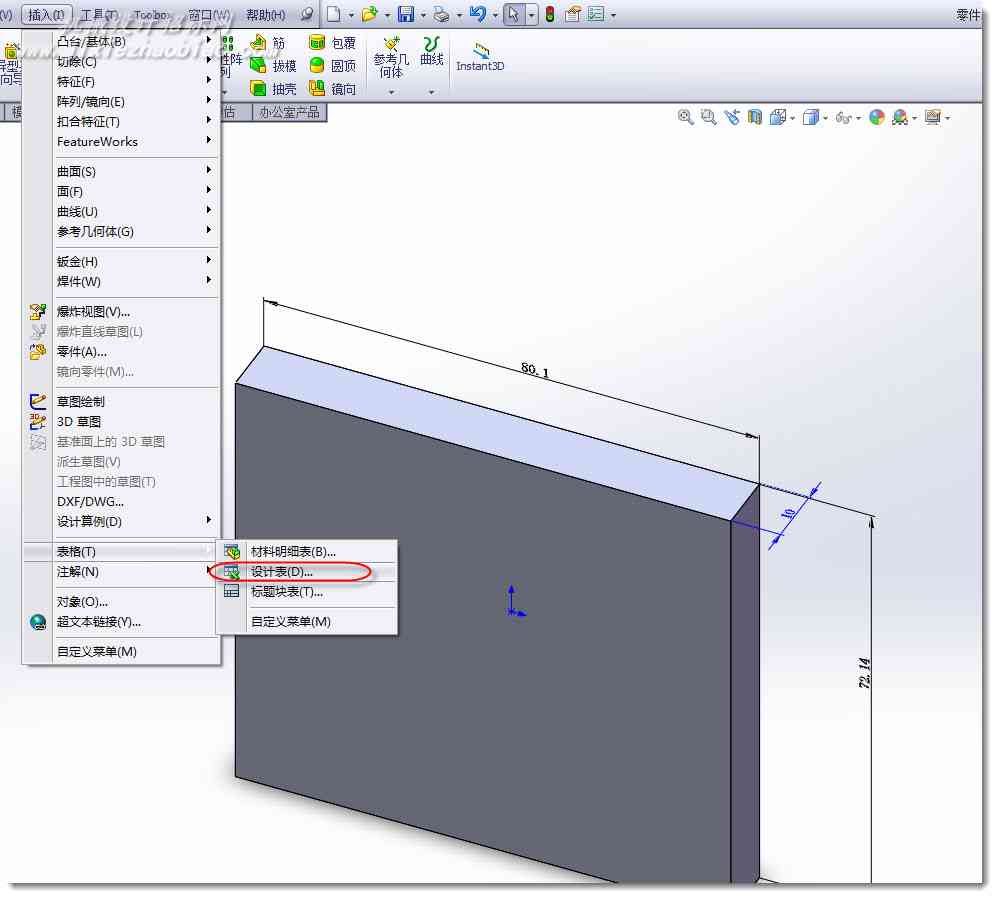

插入设计表

solidworks如何使用系列零件设计表？

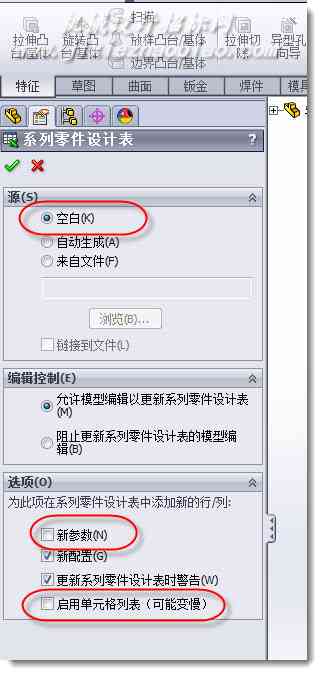

这里有几种选择，其实自动也可以，但为了让表格能更容易理解，我这选空白。

下面的新参数，和单元格解释一下：
新参数，指的是你下次更新设计表的时候，是否希望自动添加属性值，或者尺寸值，这个设计表，不光是尺寸，也可以修改外观，材料的。
单元格，这不解释了，没用，新版把这个都删掉了。

solidworks如何使用系列零件设计表？

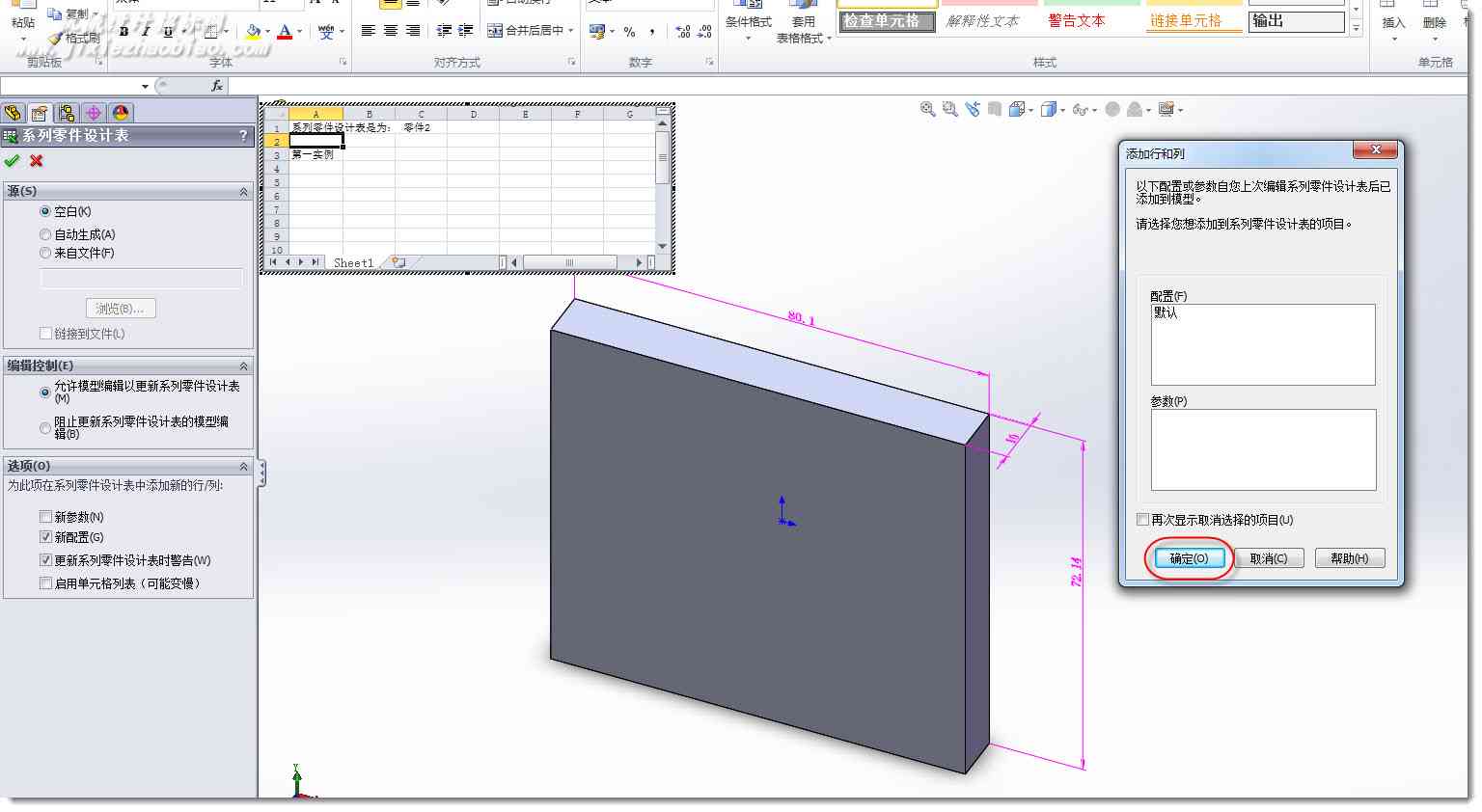

跳出了这个框框，这里你直接确定即可，我们假设你是想做多个型号的系列零件，那么这个默认删除后，自己建立更好。
之后，跳出这个excel表格，这就是重头戏了，你得注意。

solidworks如何使用系列零件设计表？

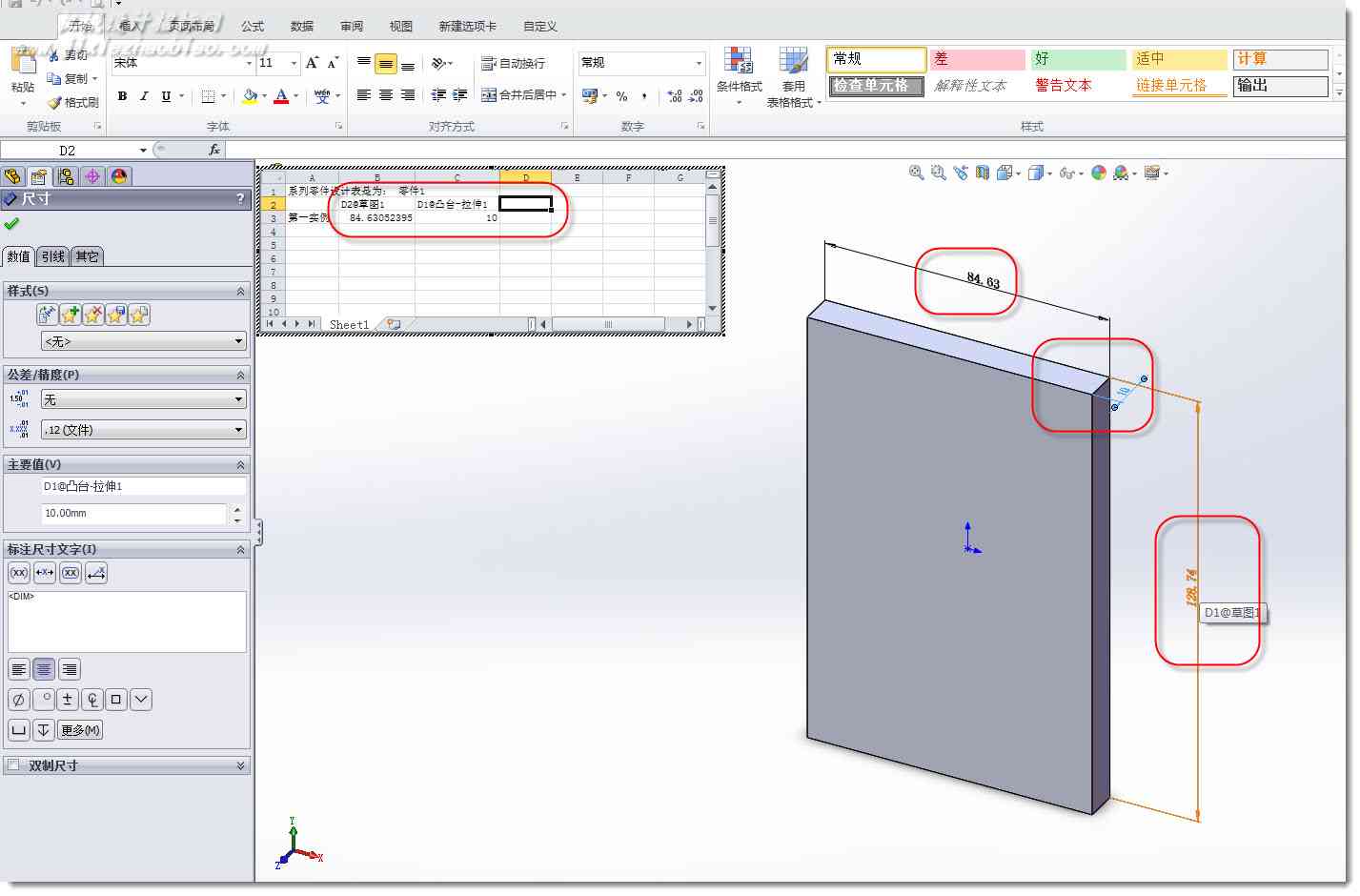

这里，一方面，你要注意excel中，当前框选的位置，另一方面开始选择尺寸，你只需要勾选你需要变化的尺寸即可。
但假如你的模型尺寸比较复杂，比如100个尺寸，不可能所有尺寸都跟着型号变化，假设你只有5个尺寸变化，那你只需要勾选5个即可。

而这个方块只有3个尺寸，所以我依次双击各个尺寸（高版本，单击即可，老版本要双击）
然后你发现3个尺寸被依次录入excel。

solidworks如何使用系列零件设计表？

这里的“第一实例”就是你当前的模型配置（咱姑且当你是型号，那你的这个型号就叫做“第一实例”）

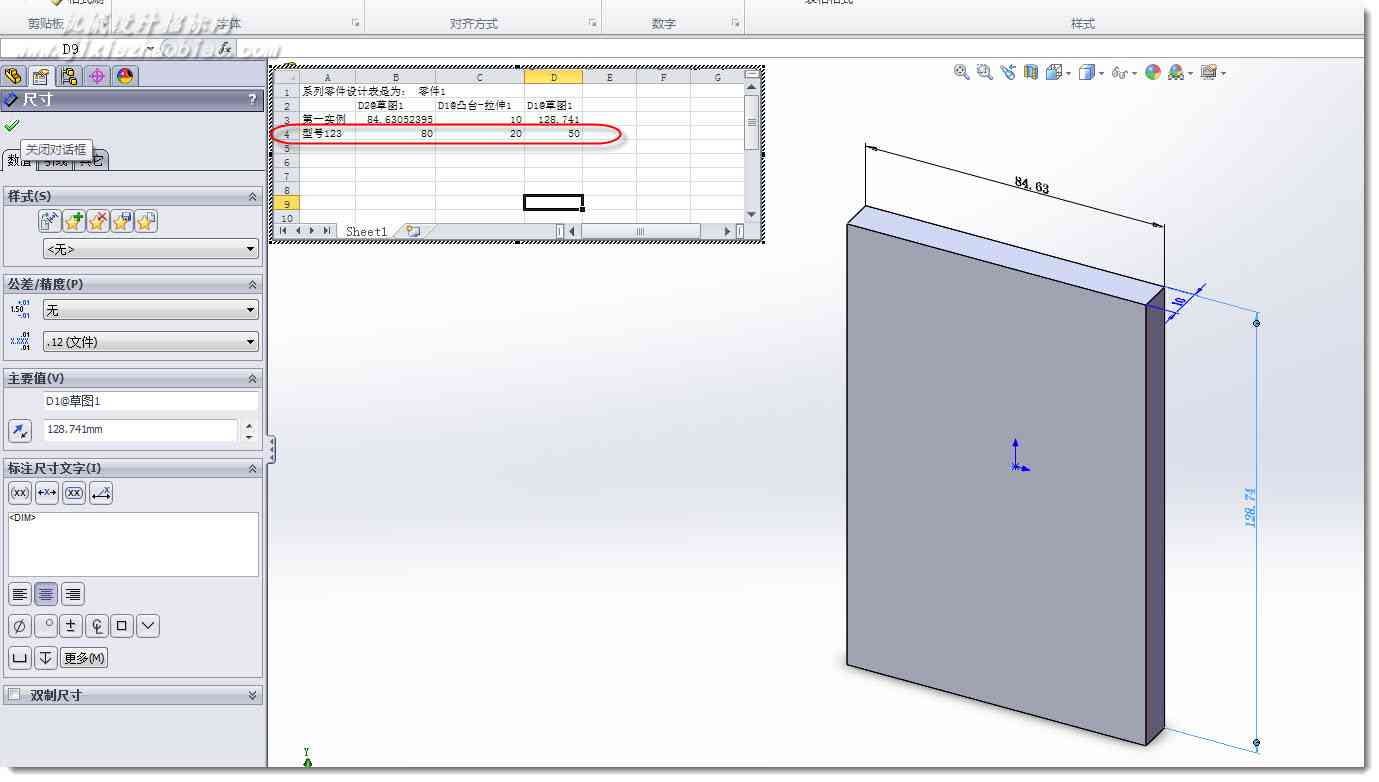

我复制黏贴了一行，出了个第二实例，然后把这几个字修改为“型号123”，并修改后面的尺寸。并点击excel以外的任意位置。

solidworks如何使用系列零件设计表？

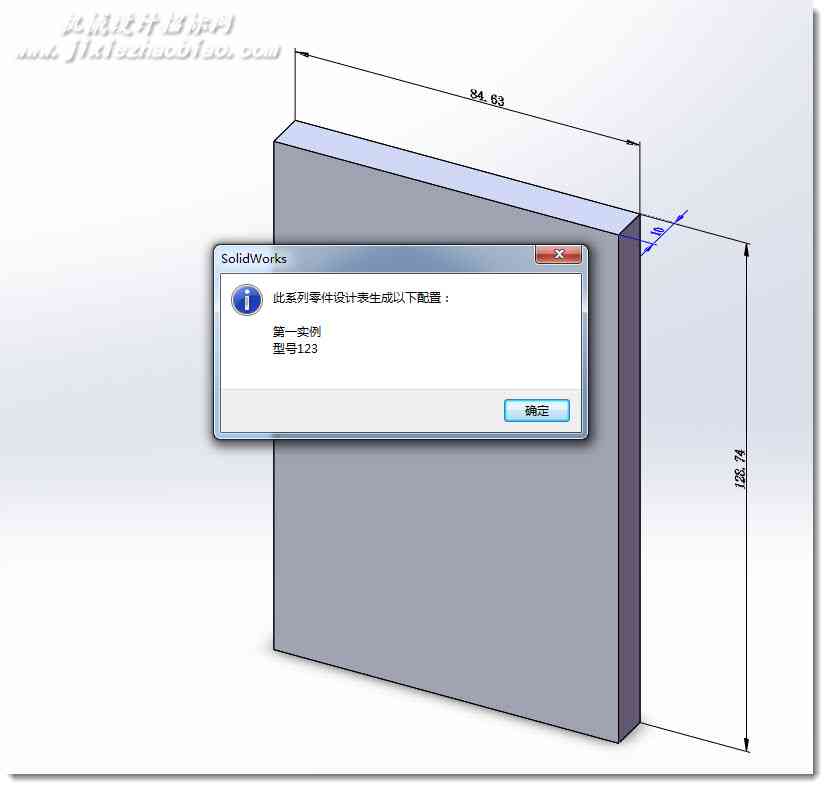

跳出来个对话框，提示你，现在生成了2个配置，也就是2个型号。

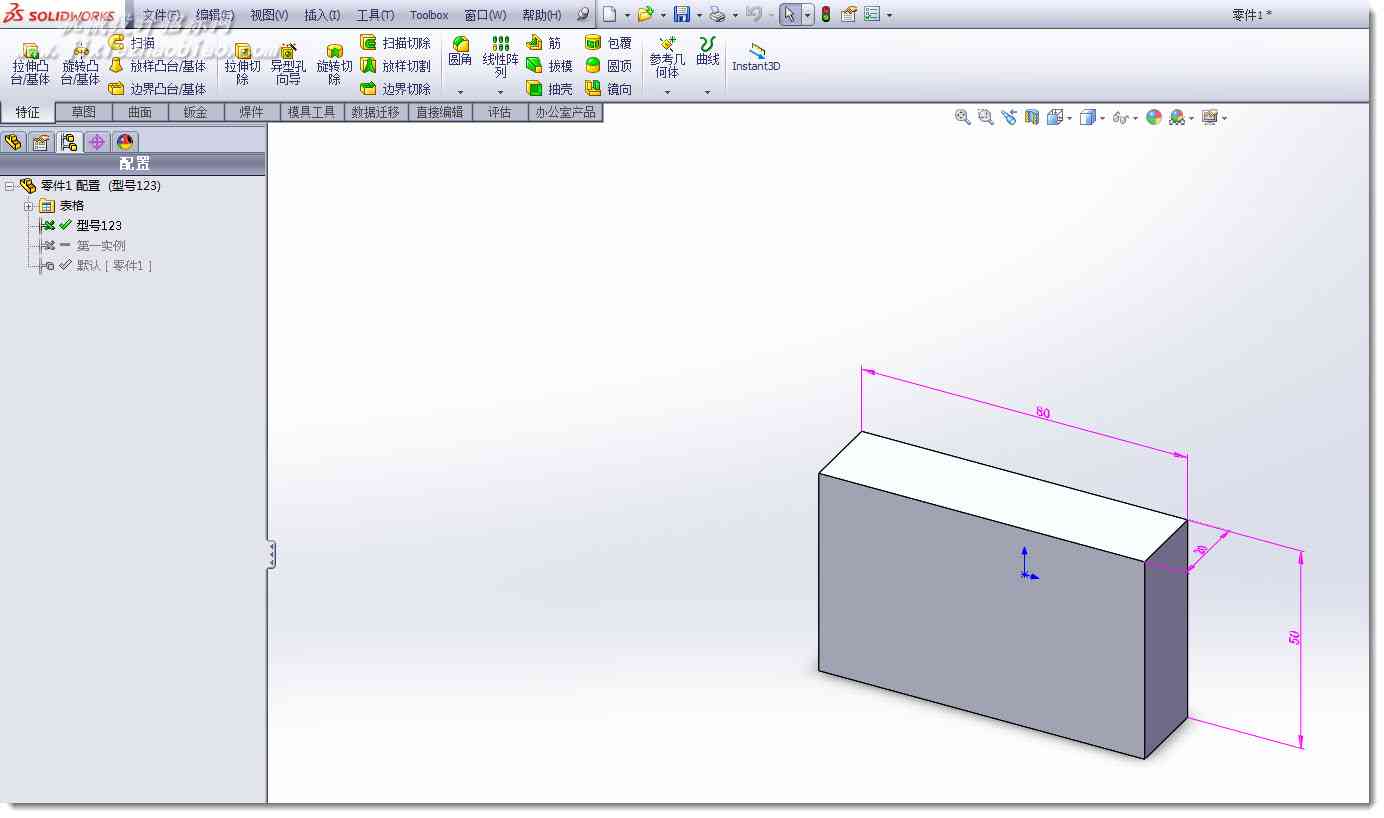

我们双击配置“型号123”，发现模型变化了，也就是你的型号123被激活了。

solidworks如何使用系列零件设计表？

到这，你这个系列零件就算做好了。

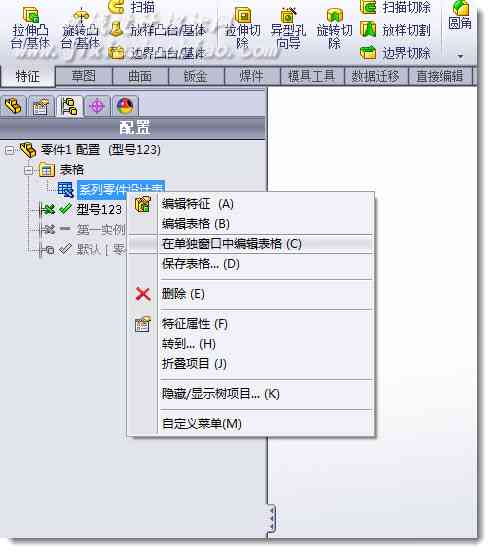

那追加型号怎么办？

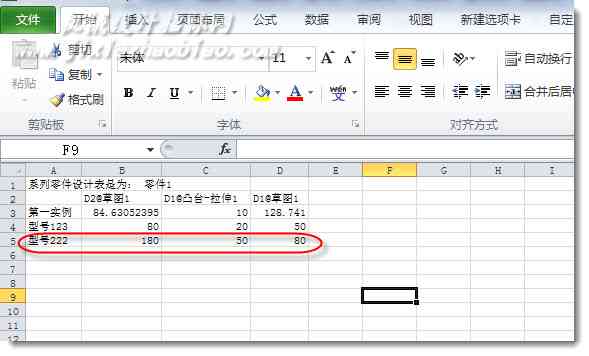

同样我复制粘贴一行

solidworks如何使用系列零件设计表？

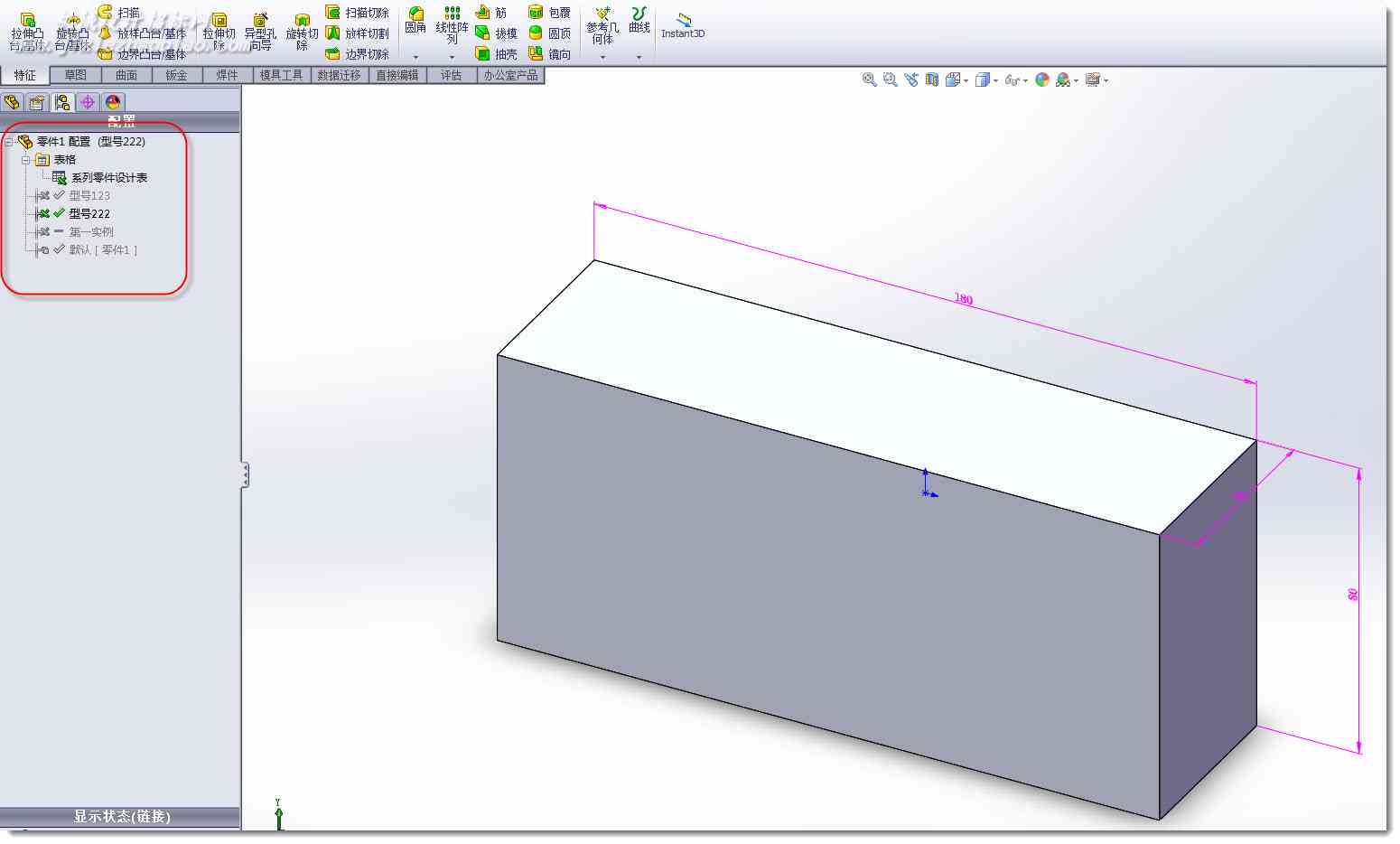

推出excel，ok第三个型号上来了。
