各类机床FLASH动画-三爪卡盘

六月飘雪

三爪卡盘

三爪卡盘.swf (17.26 KB, 下载次数: 7)

2015-4-28 20:12 上传

点击文件名下载附件

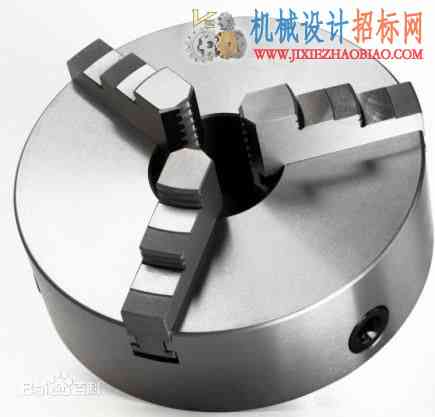

三爪卡盘由卡盘体、活动卡爪和卡爪驱动机构组成。三爪卡盘上三个卡爪导向部分的下面，有螺纹与碟形伞齿轮背面的平面螺纹相啮合，当用扳手通过四方孔转动小伞齿轮时，碟形齿轮转动，背面的平面螺纹同时带动三个卡爪向中心靠近或退出，用以夹紧不同直径的工件。用在三个卡爪上换上三个反爪，用来安装直径较大的工件。三爪卡盘的自行对中精确度为0.05-0.15mm。用三爪卡盘加工工件的精度受到卡盘制造精度和使用后磨损情况的影响。
