《solidworks正树问答500+》怎么理解工程图中的链接值？

正树

先理解一下一个完整的机械设计工作。

你要理解成，这份工作是两个人来完成的。
第一个人是你，是设计，是你；

第二个人是辅助设计，是给你画平面图的小弟。
那么你要完成的是三维，小弟要完成的是平面。

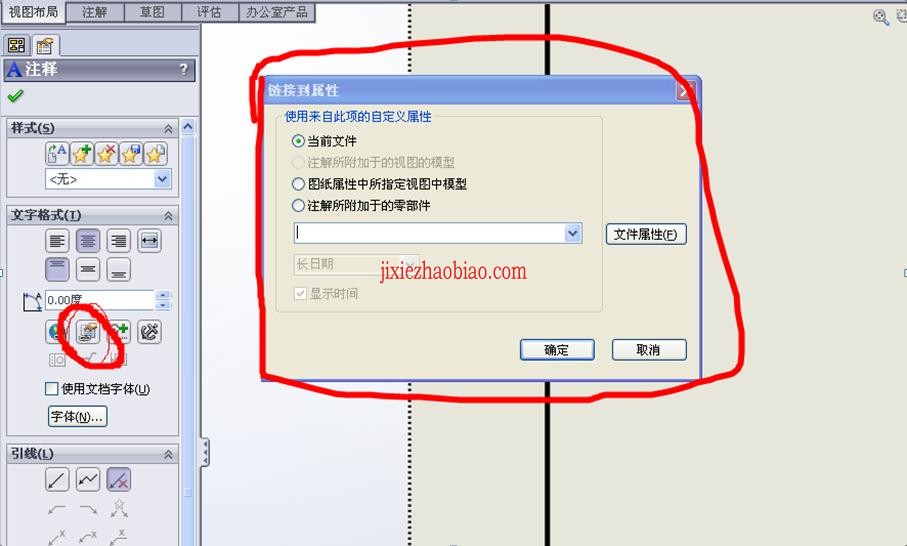

所以当你在做平面图模板的时候，链接值就要注意，是链接到三维，还是链接到平面。（三维有三维的属性，平面有平面的属性），正是因为此，所以链接值分为链接到“当前文件”，和链接到“图纸属性中所指定的视图中模型”

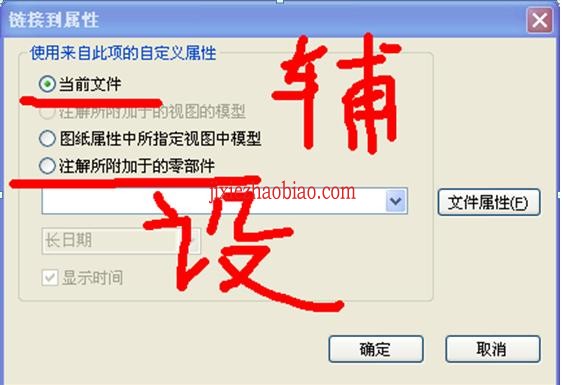

工程图里，链接到当前文件，这是给辅助设计用的。

链接到零部件，这是给设计用的。

然后说，第二行，链接到视图，这是干嘛的？

在平面图里，总有一个视图，被定义成这个图纸的“默认属性视图”，这是有一些特殊情况，比如你想要在一张图里，画两个零件，或者一个零件里2个配置的情况下用的

比如绘图员的姓名，绘图日期，这就应该链接到工程图
比如设计师的姓名，日期，这就要链接到零件里

（因为你可能有3个小弟，小弟改不了3维，小弟只能改平面，那每个平面的属性只有小弟能改）

以上，讲的是你有现成零件，和现成工程图的情况。那么模板怎么办？我们知道你如果做工程图的模板，模板肯定是没有什么指定的零件的，那么通过手工选择链接值，通过下面这种方式，是没办法实现的。

这时候，你就得知道下面这些链接值表达式了。

$PRP:

当前文件

$PRPSHEET:

视图中的模型在图纸属性中指定。

如果自定义属性的图纸属性中指定的模型为默认，则对于属于工程视图的注释而言，注释所属的工程视图中的模型被使用。

对于图纸和图纸格式注释，FeatureManager 设计树中的第一个视图被使用。

如果一视图被选择，此视图的模型用于所有情形。

$PRPVIEW:

注释所属的工程视图中的模型

$PRPMODEL:

注解所附加到的零部件

这些表达式怎么用？这是链接值的初级知识，自己学习一下。

零件的属性到底是该写在“自定义”里，还是该写在“配置特定”里面？

一般，当一个零件只有一个配置的时候，你可以把所有属性，都写到“自定义”，也可以写到配置特定，因为只要平面图开始调用零件属性的时候，它是不区分你是写在哪边的，只要有，它就调

但如果你即在自定义里写了“名称”又在配置特定里，写了“名称”，他默认，是以以“配置特定”里的内容优先处理的，比如你自定义里，名称叫法兰1，配置特定里，也写了个名称叫法兰2，那工程图调用的链接值的时候，就会调出“法兰2”

所以，从这点上讲，如果你写属性，要么写在配置特定，要么写在“自定义”，不要两个都写

再回头说你那设计表，一个设计表，比如一个O型圈，
那“名称”，我写到“自定义”里，因为都叫O型圈，不管大小，不管材料。
但“材料”我要写进“配置特定”，因为O圈有丁晴橡胶的，有三元乙丙的。

我画一个O型圈，当在装配体里使用的时候，我可能使用到不同材料，但尺寸相同的O型圈，这时候，我可以通过不同配置调用一个零件，却完全不同的O圈。

不同尺寸的，也要这么搞，因为小弟A，要给你10mmO圈做个平面图，小弟B要给你20mmO圈做个平面图，那10mm也叫O圈，20mm也叫O圈，名称上，你靠链接值怎么区分？

你需要靠“型号”10mm你叫P10，20mm你型号叫P20
所以型号，你也要写在配置特定里面

并且每个配置，都要单独做一个配置特定“型号”都要单独写，但自定义里面“名称”你就可以写一个

小弟并不了解你的O圈是什么东西，他不知道什么型号，这些都得做设计的事先给出，所以型号，你也得链接到零件上

再举个例子，图号：一个装配体，需要有组装工程图，需要有材料明细表，需要有爆炸图，一个3d装配，同时要对应多个工程图，那你就得把图号写进配置特定。

刚说的小弟A，和B，每个人给你做了一个图，所以他们干自己的就行了，那如果只有A，要在一张图上做两个零件呢？这时候，你需要视图了

一个O圈，2个尺寸，那在一张图上，你要画两个视图，分别对应配置10mm和配置20mm，这里面，你先建立10mm视图，那10mm视图，就是你这张图的默认属性视图，
当然这是可以改的

这里O圈的例子就不太适用了，我临时想不起来什么例子，但有些特定的时候，你是需要你的链接值，只对应一个配置的某个属性的

还有个特殊情况，当你做钣金的时候，有时候，你需要2mm厚钣金做材料，有时候你需要1mm厚度钣金做材料，这在属性里，加个材料尺寸，就很有用

在材料明细表中，



补充一个表达式的帖子solidworks工程图的表达式到底有多少，是什么意思
