工业机器人结构设计的主要思路

唐剑锋

1绪论

1.1工业机器人概述

工业机器人由操作机(机械本体)、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作，自动控制、可重复编程、能在三维空间完成各种作业的机电一体化自动化生产设备。特别适合于多品种、变批量的柔性生产。它对稳定、提高产品质量，提高生产效率，改善劳动条件和产品的快速更新换代起着十分重要的作用。机器人技术是综合了计算机、控制论、机构学、信息和传感技术、人工智能、仿生学等多学科而形成的高新技术，是当代研究十分活跃，应用日益广泛的领域。机器人应用情况，是一个国家工业自动化水平的重要标志。机器人并不是在简单意义上代替人工的劳动，而是综合了人的特长和机器特长的一种拟人的电子机械装置，既有人对环境状态的快速反应和分析判断能力，又有机器可长时间持续工作、精确度高、抗恶劣环境的能力。从某种意义上说它也是机器进化过程的产物，它是工业以及非工业领域的重要生产和服务性设备，也是先进制造技术领域不可缺少的自动化设备。机械手是模仿人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。在工业生产中应用的机械手被称为“工业机械手”。工业机械手可以提高生产的自动化水平和劳动生产率；可以减轻劳动强度、保证产品质量、实现安全生产，尤其在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中，由它代替人进行正常的工作，意义更为重大。因此，工业机械手在机械加工、冲压、铸、锻、焊接、热处理、电镀、喷漆、装配以及轻工业、交通运输业等方面得到越来越广泛的应用。工业机械手的结构形式开始比较简单专用性较强，仅为某台机床的上下料装置，是附属于该机床的专用机械手。随着工业技术的发展，制成了能够独立的按程序控制实现重复操作，适用范围比较广的“程序控制通用机械手”，简称通用机械手。由于通用机械手能很快的改变工作程序，适应性较强，所以它在不断变换生产品种的中小批量生产中获得广泛的应用。

1.2工业机器人的组成和分类

1.2.1工业机器人的组成

机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等组成。各系统相互之间的关系如方框图1.1所示。

图1.1机器人组成系统

1、执行机构

包括手部、手腕、手臂和立柱等部件，有的还增设行走机构。

(1)手部

即与物件接触的部件。由于与物件接触的形式不同，可分为夹持式手部和吸附式手部。在本课题中我们采用夹持式手部结构。夹持式手部由手指(或手爪)和传动机构所构成。手指是与物件直接接触的构件，常用的手指运动形式有回转型和平移型。回转型手指结构简单，制造容易，故应用较广泛。平移型手指应用较少，其原因是结构比较复杂，但平移型手指夹持圆形零件时，工件直径变化不影响其轴心的位置，因此适宜夹持直径变化范围大的工件。手指结构取决于被抓取物件的表面形状、被抓部位(是外廓或是内孔)和物件的重量及尺寸。常用的指形有平面的、V形面的和曲面的，手指有外夹式和内撑式，指数有双指式、多指式和双手双指式等。而传动机构则是向手指传递运动和动力。传动机构型式较多常用的有:滑槽杠杆式、连杆杠杆式、斜面杠杆式、齿轮齿条式、丝杠螺母弹簧式和重力式等。

(2)手腕

手腕是连接手部和手臂的部件，并可用来调整被抓取物件的方位(即姿势)。

(3)手臂

手臂是支承被抓物件、手部、手腕的重要部件。手臂的作用是带动手指去抓取物件，并按预定要求将其搬运到指定的位置。工业机械手的手臂通常由驱动手臂运动的部件(如油缸、气缸、齿轮齿条机构、连杆机构、螺旋机构和凸轮机构等)与驱动源(如液压、气压或电机等)相配合，以实现手臂的各种运动。

(4)立柱

立柱是支承手臂的部件，立柱也可以是手臂的一部分，手臂的回转运动和升降(或俯仰)运动均与立柱有密切的联系。机械手的立柱因工作需要，有时也可作横向移动，即称为可移式立柱。

(5)行走机构

当工业机械手需要完成较远距离的操作或扩大使用范围时，可在机座上安滚轮式行走机构可分装滚轮、轨道等行走机构，以实现工业机械手的整机运动。滚轮式分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。

(6)机座

机座是机械手的基础部分，机械手执行机构的各部件和驱动系统均安装于机座上，故起支撑和连接的作用。

2、驱动系统

驱动系统是驱动工业机械手执行机构运动的动力装置调节装置和辅助装置组成。常用的驱动系统有液压传动、气压传动、机械传动。现在工业机械手的驱动系统大多采用液压传动。

3、控制系统

控制系统是支配着工业机械手按规定的要求运动的系统。目前工业机械手的控制系统一般由程序控制系统和电气定位(或机械挡块定位)系统组成。控制系统有电气控制和射流控制两种，它支配着机械手按规定的程序运动，并记忆人们给予机械手的指令信息(如动作顺序、运动轨迹、运动速度及时间)，同时按其控制系统的信息对执行机构发出指令，必要时可对机械手的动作进行监视，当动作有错误或发生故障时即发出报警信号。

4、位置检测装置

控制机械手执行机构的运动位置，并随时将执行机构的实际位置反馈给控制系统，并与设定的位置进行比较，然后通过控制系统进行调整，从而使执行机构以一定的精度达到设定位置。

1.2.2机械手的分类

工业机械手的种类很多，关于分类的问题，目前在国内尚无统一的分类标准，在此暂按使用范围、驱动方式和控制系统等进行分类。

1、按用途分

(1)专用机械手

它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点，适用于大批量的自动化生产的自动换刀机械手，如自动机床、自动线的上、下料机械手。

(2)通用机械手

它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。在其性能范围内，其动作程序是可变的，通过调整可在不同场合使用，驱动系统和控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强，适用于不断变换生产品种的中小批量自动化的生产。通用机械手按其控制定位的方式不同可分为简易型和伺服型两种：简易型以“开一关”式控制定位，只能是点位控制；伺服型可以是点位的，也可以实现连续轨迹控制，伺服型具有伺服系统定位控制系统，一般的伺服型通用机械手属于数控类型。

2、按驱动方式分

(1)液压传动机械手

液压传动机械手是以液压的压力来驱动执行机构运动的机械手。其主要特点是：抓重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格，否则液压油的泄漏对机械手的工作性能有很大的影响，且不宜在高温、低温下工作。若机械手采用电液伺服驱动系统，可实现连续轨迹控制，使机械手的通用性扩大，但是电液伺服阀的制造精度高，油液过滤要求严格，成本高。

(2)气压传动机械手

气压传动机械手是以压缩空气的压力来驱动执行机构运动的机械手。其主要特点是：介质源极为方便，输出力小，气动动作迅速，结构简单，成本低。但是，由于空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在30公斤以下，在同样抓重条件下它比液压机械手的结构大，所以适用于高速、轻载、高温和粉尘大的环境中进行工作。

(3)机械传动机械手

机械传动机械手即由机械传动机构(如凸轮、连杆、齿轮和齿条、间歇机构等)驱动的机械手。它是一种附属于工作主机的专用机械手，其动力是由工作机械传递的。它的主要特点是运动准确可靠，用于工作主机的上、下料。动作频率大，但结构较大，动作程序不可变。

(4)电力传动机械手

电力传动机械手即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的机械手，因为不需要中间的转换机构，故机械结构简单。其中直线电机机械手的运动速度快和行程长，维护和使用方便。此类机械手目前还不多，很有发展前途。

3、按控制方式分

(1)点位控制

它的运动为空间点到点之间的移动，只能控制运动过程中几个点的位置，不能控制其运动轨迹。若欲控制的点数多，则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。

(2)连续轨迹控制

它的运动轨迹为空间的任意连续曲线，其特点是设定点为无限的，整个移动过程处于控制之下，可以实现平稳和准确的运动，并且使用范围广，但电气控制系统复杂。这类工业机械手一般采用小型计算机进行控制。

1.3国内外发展状况

国外机器人领域发展近几年有如下几个趋势：

(1)工业机器人性能不断提高(高速度、高精度、高可靠性、便于操作和维修)，而单机价格不断下降，平均单机价格从91年的10.3万美元降至97年的6.5万美元。

(2)机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化。由关节模块、连杆模块重组方式构造机器人整机，国外已有模块化装配机器人产品问市。

(3)工业机器人控制系统向基于PC机的开放型控制器方向发展，便于标准化、网络化。器件集成度提高，控制柜日见小巧，且采用模块化结构，大大提高了系统的可靠性、易操作性和可维修性。

(4)机器人中的传感器作用日益重要，除采用传统的位置、速度、加速度等传感器外，装配、焊接机器人还应用了视觉、力觉等传感器，而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行环境建模及决策控制。多传感器融合配置技术在产品化系统中已有成熟应用。

(5)虚拟现实技术在机器人中的作用已从仿真、预演发展到用于过程控制，如使遥控机器人操作者产生置身于远端作业环境中的感觉来操纵机器人。

(6)当代遥控机器人系统的发展特点不是追求全自动化系统，而是致力于操作者与机器人的人机交互控制，即遥控加局部自主系统构成完整的监控遥控操作系统，使智能机器人走出实验室进入实用化阶段。美国发射到火星上的“索杰纳”机器人就是这种系统成功应用的最著名实例。

(7)机器人化机械开始兴起。从94年美国开发出“虚拟轴机床”以来，这种新型装置已成为国际研究的热点之一，纷纷探索开拓其实际应用的领域。我国的工业机器人从80年代“七五”科技攻关开始起步，在国家的支持下，通过“七五”、“八五”科技攻关，目前己基本掌握了机器人操作机的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术，生产了部分机器人关键元器件，开发出喷漆、弧焊、点焊、装配、搬运等机器人，其中有130多台套喷漆机器人在二十余家企业的近30条自动喷漆生产线(站)上获得规模应用，弧焊机器人己应用在汽车制造厂的焊装线上。但总的来看，我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离，如:可靠性低于国外产品，机器人应用工程起步较晚，应用领域窄，生产线系统技术与国外比有差距。在应用规模上，我国己安装的国产工业机器人约200台，约占全球已安装台数的万分之四。以上原因主要是没有形成机器人产业，当前我国的机器人生产都是应用户的要求，“一客户，一次重新设计”，品种规格多、批量小、零部件通用化程度低、供货周期长、成本也不低，而且质量、可靠性不稳定。因此迫切需要解决产业化前期的关键技术，对产品进行全面规划，搞好系列化、通用化、模块化设计，积极推进产业化进程。我国的智能机器人和特种机器人在“863”计划的支持下，也取得了不少成果。其中最为突出的是水下机器人，6000m水下无缆机器人的成果居世界领先水平，还开发出直接遥控机器人、双臂协调控制机器人、爬壁机器人、管道机器人等机种。在机器人视觉、力觉、触觉、声觉等基础技术的开发应用上开展了不少工作，有了一定的发展基础。但是在多传感器信息融合控制技术、遥控加局部自主系统遥控机器人、智能装配机器人、机器人化机械等的开发应用方面则刚刚起步，与国外先进水平差距较大，需要在原有成绩的基础上，有重点地系统攻关，才能形成系统配套可供实用的技术和产品。

1.4课题的提出及主要任务

1.4.1课题的提出

进入21世纪，随着我国人口老龄化的提前到来，近来在东南沿海出现在大量的缺工现象，迫切要求我们提高劳动生产率，降低工人的劳动强度，提高我国工业自动化水平势在必行，本设计的目的就是设计一个气动搬运机械手，应用于工业自动化生产线，把工业产品从一条生产线搬运到另外一条生产线，实现自动化生产，减轻工人大量的重复性劳动，同时又可以提高劳动生产率。

现在的机械手大多采用液压传动，液压传动存在以下几个缺点:

(1)液压传动在工作过程中常有较多的能量损失(摩擦损失、泄露损失等)，液压传动易泄漏，不仅污染工作场地，限制其应用范围，可能引起失火事故，而且影响执行部分的运动平稳性及正确性。

(2)工作时受温度变化影响较大。油温变化时，液体粘度变化，引起运动特性变化。

(3)因液压脉动和液体中混入空气，易产生噪声。

(4)为了减少泄漏，液压元件的制造工艺水平要求较高，故价格较高，且使用维护需要较高技术水平。

鉴于以上这些缺陷，采用气动技术有以下优点:

(1)介质提取和处理方便。气压传动工作压力较低，工作介质提取容易，而后排入大气，处理方便，一般不需设置回收管道和容器，介质清洁，管道不易堵存在介质变质及补充的问题。

(2)阻力损失和泄漏较小，在压缩空气的输送过程中，阻力损失较小，空气便于集中供应和远距离输送。外泄漏不会像液压传动那样造成压力明显降低和严重污染。

(3)动作迅速，反应灵敏。气动系统一般只需要0.02s-0.3s即可建立起所需的压力和速度。气动系统也能实现过载保护，便于自动控制。

(4)能源可储存。压缩空气可存贮在储气罐中，因此，发生突然断电等情况时，机器及其工艺流程不致突然中断。

(5)工作环境适应性好。在易燃、易爆、多尘埃、强磁、强辐射、振动等恶劣环境中，气压传动与控制系统比机械、电器及液压系统优越，而且不会因温度变化影响传动及控制性能。

(6)成本低廉。由于气动系统工作压力较低，因此降低了气动元件、辅件的材质和加工精度要求，制造容易，成本较低。传统观点认为:由于气体具有可压缩性，因此，在气动伺服系统中要实现高精度定位比较困难(尤其在高速情况下，似乎更难想象)。此外气源工作压力较低，抓举力较小。虽然气动技术作为机器人中的驱动功能已有部分被工业界所接受，而且对于不太复杂的机械手，用气动元件组成的控制系统己被接受，但由于气动机器人这一体系己经取得的一系列重要进展过去介绍得不够，因此在工业自动化领域里，对气动机械手、气动机器人的实用性和前景存在不少疑虑。

1.4.2课题的主要任务

本课题将要完成的主要任务如下:

(1)机械手为通用机械手，因此相对于专用机械手来说，它的适用面相对较广。

(2)选取机械手的座标型式和自由度

(3)设计出机械手的各执行机构，包括:手部、手腕、手臂等部件的设计。为了使通用性更强，手部设计成可更换结构，不仅可以应用于夹持式手指来抓取棒料工件，在工业需要的时候还可以用气流负压式吸盘来吸取板料工件。

2机械手的设计方案

对气动机械手的基本要求是能快速、准确地抓-放和搬运物件，这就要求它们具有高精度、快速反应、一定的承载能力、足够的工作空间和灵活的自由度及在任意位置都能自动定位等特性。设计气动机械手的原则是:

(1)充分分析作业对象(工件)的作业技术要求，拟定最合理的作业工序和工艺，并满足系统功能要求和环境条件；明确工件的结构形状和材料特性，定位精度要求，抓取、搬运时的受力特性、尺寸和质量参数等，从而进一步确定对机械手结构及运行控制的要求。

(2)尽量选用定型的标准组件，简化设计制造过程，兼顾通用性和专用性，并能实现柔性转换和编程控制。本次设计的机械手是通用气动上下料机械手，是一种适合于成批或中、小批生产的、可以改变动作程序的自动搬运或操作设备，动强度大和操作单调频繁的生产场合。

2.1机械手的座标型式与自由度

按机械手手臂的不同运动形式及其组合情况，其座标型式可分为直角座标式、圆柱座标式、球座标式和关节式。由于本机械手在上下料时手臂具有升降、收缩及回转运动，因此，采用圆柱座标型式。相应的机械手具有立柱转动，立柱上下升降运动，手臂前后伸缩运动，和手腕回转运动四个自由度。

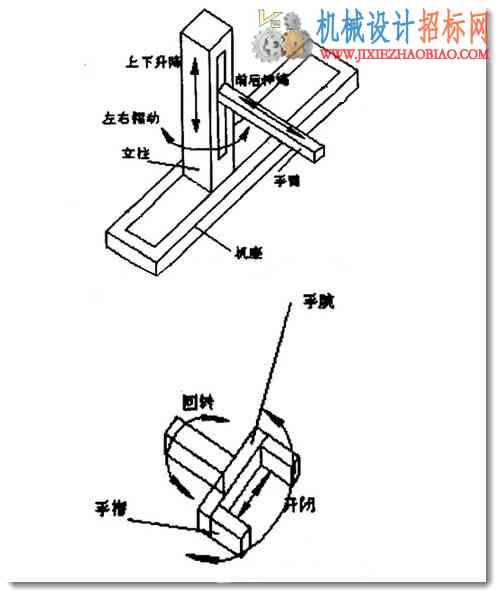

图2.1机械手的运动示意图

2.2机械手的手部结构方案设计

为了使机械手的通用性更强，把机械手的手部结构设计成可更换结构，当工件是棒料时，使用夹持式手部;当工件是板料时，使用气流负压式吸盘。

2.3机械手的手腕结构方案设计

考虑到机械手的通用性，同时由于被抓取工件是水平放置，因此手腕必须设有回转运动才可满足工作的要求。因此，手腕设计成回转结构，实现手腕回转运动的机构为回转气缸。

2.4机械手的手臂结构方案设计

按照抓取工件的要求，本机械手的手臂有两个自由度，即手臂的伸缩、左右回转运动。手臂的回转和升降运动是通过立柱来实现的，立柱的横向移动即为手臂的横移。手臂的各种运动由气缸来实现。

2.5机械手的驱动方案设计

由于气压传动系统的动作迅速，反应灵敏，阻力损失和泄漏较小，成本低廉因此本机械手采用气压传动方式。

2.6机械手的主要参数

1、机械手的最大抓重是其规格的主参数，由于是采用气动方式驱动，因此考虑抓取的物体不应该太重，查阅相关机械手的设计参数，结合工业生产的实际情况，本设计设计抓取的工件质量为10公斤

2、基本参数运动速度是机械手主要的基本参数。操作节拍对机械手速度提出了要求，设计速度过低限制了它的使用范围。而影响机械手动作快慢的主要因素是手臂伸缩及回转的速度。该机械手最大移动速度设计为1.0m/s。最大回转速度设计为90o/s。平均移动速度为0.8m/s。平均回转速度为60o/s。机械手动作时有启动、停止过程的加、减速度存在，用速度一行程曲线来说明速度特性较为全面，因为平均速度与行程有关，故用平均速度表示速度的快慢更为符合速度特性。除了运动速度以外，手臂设计的基本参数还有伸缩行程和工作半径。大部分机械手设计成相当于人工坐着或站着且略有走动操作的空间。过大的伸缩行程和工作半径，必然带来偏重力矩增大而刚性降低。在这种情况下宜采用自动传送装置为好。根据统计和比较，该机械手手臂的伸缩行程定为600mm,最大工作半径约为1400mm。手臂升降行程定为120mm。定位精度也是基本参数之一。该机械手的定位精度为±1mm。

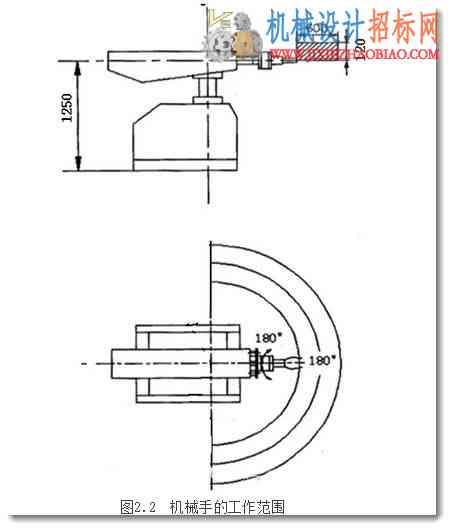

2.7机械手的技术参数列表

1、用途:

用于自动输送线的上下料。

2、设计技术参数:

(1)抓重：10Kg

(2)自由度数：4个自由度

(3)座标型式：圆柱座标

(4)最大工作半径：1400mm

(5)手臂最大中心高：1250mm

(6)手臂运动参数：

伸缩行程600mm

伸缩速度400mm/s

升降行程120mm

升降速度250mm/s

回转范围0o-180o

回转速度90o/s

(7)手腕运动参数：

回转范围0o-180o

回转速度90o/s

(8)手指夹持范围：

棒料: φ80mm-150mm

(9)定位方式：行程开关或可调机械挡块等

(10)定位精度：±1mm

(11)驱动方式：气压传动

3 手部结构设计

为了使机械手的通用性更强，把机械手的手部结构设计成可更换结构，当工件是棒料时，使用夹持式手部。如果有实际需要，还可以换成气压吸盘式结构，

3.1 夹持式手部结构

夹持式手部结构由手指(或手爪)和传力机构所组成。其传力结构形式比较多，如滑槽杠杆式、斜楔杠杆式、齿轮齿条式、弹簧杠杆式等。

3.1.1手指的形状和分类

夹持式是最常见的一种，其中常用的有两指式、多指式和双手双指式:按手指夹持工件的部位又可分为内卡式(或内涨式)和外夹式两种:按模仿人手手指的动作，手指可分为一支点回转型，二支点回转型和移动型(或称直进型)，其中以二支点回转型为基本型式。当二支点回转型手指的两个回转支点的距离缩小到无穷小时，就变成了一支点回转型手指;同理，当二支点回转型手指的手指长度变成无穷长时，就成为移动型。回转型手指开闭角较小，结构简单，制造容易，应用广泛。移动型应用较少，其结构比较复杂庞大，当移动型手指夹持直径变化的零件时不影响其轴心的位置，能适应不同直径的工件。

3.1.2设计时考虑的几个问题

(1)具有足够的握力(即夹紧力)

在确定手指的握力时，除考虑工件重量外，还应考虑在传送或操作过程中所产生的惯性力和振动，以保证工件不致产生松动或脱落。

(2)手指间应具有一定的开闭角

两手指张开与闭合的两个极限位置所夹的角度称为手指的开闭角。手指的开闭角应保证工件能顺利进入或脱开，若夹持不同直径的工件，应按最大直径的工件考虑。对于移动型手指只有开闭幅度的要求。

(3)保证工件准确定位

为使手指和被夹持工件保持准确的相对位置，必须根据被抓取工件的形状，选择相应的手指形状。例如圆柱形工件采用带“V”形面的手指，以便自动定心。

(4)具有足够的强度和刚度

手指除受到被夹持工件的反作用力外，还受到机械手在运动过程中所产生的惯性力和振动的影响，要求有足够的强度和刚度以防折断或弯曲变形，当应尽量使结构简单紧凑，自重轻，并使手部的中心在手腕的回转轴线上，以使手腕的扭转力矩最小为佳。

(5)考虑被抓取对象的要求

根据机械手的工作需要，通过比较，我们采用的机械手的手部结构是一支点两指回转型，由于工件多为圆柱形，故手指形状设计成V型，其结构如附图3.1所示。

3.1.3手部夹紧气缸的设计

1、手部驱动力计算

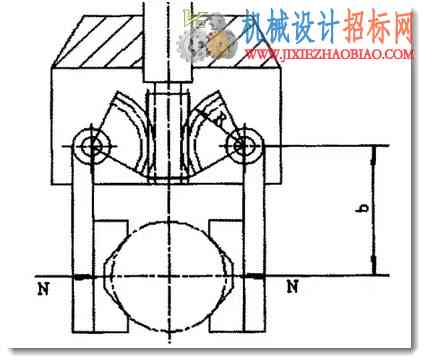

本课题气动机器人的手部结构如图3-2所示，其工件重量M=10kg，根据被夹持工件的直径80~150mm，选定V形手指的角度2θ=120°b=120mm>R=24mm

摩擦系数为υ=0.3

图3.1 齿轮齿条式手部

(1)根据手部结构的传动示意图，其驱动力为:

P=b/R N

(2)根据手指夹持工件的方位，可得握力N计算公式:

2N·sinθ·υ=1/2Mg

N=Mg/(4sinθ·υ)

=10x9.8/(4xsin60ox0.3)=94.3(N)

所以：

P=b/R N=9120x94.3/24=471.5(N)

(3)实际驱动力:

P实际≥pK1K2/η

式中：η—齿轮齿条传动效率，取η=0.94

K1—安全系数，由机械手的工艺及设计要求确定,通常在1.2~2.0，取1.5；

K2—工件情况系数，主要考虑惯性力的影响，若被抓取工件的最大加速度取a=g 时，则: K2=1+a/g

所以：

P实际=471.5x1.5x2/0.94=1504.8(N)

夹持工件时所需夹紧气缸的驱动力为1504.8(N)。

2、气缸的直径

本气缸属于预缩型单作用气缸。根据力平衡原理，单向作用气缸活塞杆上的输出推力必须克服弹簧的反作用力和活塞杆工作时的总阻力，其公式为:

F1=πD2P/4-Ft

式中: F1- 活塞杆上的推力/N

Ft - 弹簧反作用力/N

P - 气缸工作压力，选为0.4MPa

弹簧反作用按下式计算:

Ft=Gf(l+s)

Gf=Gd14/8d13n

式中: Gf-  弹簧刚度，N/m

l- 弹簧预压缩量/mm

      s- 活塞行程/mm

d1- 弹簧材料直径/mm

      D1- 弹簧中径/mm

n- 弹簧有效圈数

G- 弹簧材料剪切模量，一般取G=79.4x109Pa

查《机械设计手册—弹簧》，此处选用材料直径为3.5mm，中径为30mm，有效圈数为15的弹簧，可得：

Gf=Gd14/8d13n

=79.4x109x(3.5x10-3)4/8x(3.5x10-3)3x15

=3677.46(N/m)

Ft=Gf(l+s)

=3677.46×60×10

=220.6（N）

有公式:

F1=πD2Pβ/4-Ft

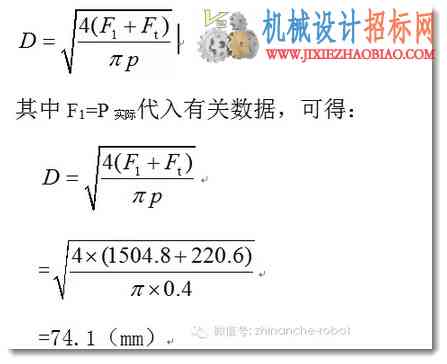

分析得单向作用气缸的直径:

查《机械设计手册—气压传动》圆整，得D=75mm

由d/D的范围在0.2~0.3之间,可得活塞杆直径:

d=(0.2~0.3)D=(15~22.5)mm

取活塞杆直径d=18mm校核，按公式4F1/πd2≤[σ]有:

其中，[σ]=120MPa，F1=1504.8N则:

=4.0<18

因此符合要求

3、缸筒壁厚的设计

缸筒直接承受压缩空气压力，必须有一定厚度。缸体材料选用铝合金2Al2其σb=120MPa。一般气缸缸筒壁厚与内径之比小于或等于1/10，其壁厚可按薄壁筒公式计算:

δ=DPp/2σp

式中:δ- 缸筒壁厚，mm

D- 气缸内径，mm

Pp- 实验压力，取Pp=1.5P=0.6MPa

σp -缸体材料许用应力，Pa，其计算公式为：

σp=σb/n

n—安全系数，一般取n=6~8

σp =120/8=15 MPa

代入己知数据，则壁厚为:

δ=DPp/2σp

=75x0.6x106/(2x15x106)

=1.5(mm)

由于计算所得的壁厚很薄不易加工，故查《机械设计手册—气压传动》选用壁厚为3.5mm，则：

缸筒外径为:D1  = 75 + 3.5 ′ 2= 82(mm)

4 手腕结构设计

考虑到机械手的通用性，同时由于被抓取工件是水平放置，因此手腕必须设有回转运动才可满足工作的要求。因此，手腕设计成回转结构，实现手腕回转运动的机构为回转气缸。

4.1手腕的自由度

手腕是连接手部和手臂的部件，它的作用是调整或改变工件的方位，因而它具有独立的自由度，以使机械手适应复杂的动作要求。手腕自由度的选用与机械手的通用性、加工工艺要求、工件放置方位和定位精度等许多因素有关。由于本机械手抓取的工件是水平放置，同时考虑到通用性，因此给手腕设一绕x轴转动回转运动才可满足工作的要求目前实现手腕回转运动的机构，应用最多的为回转油(气)缸，因此我们选用回转气缸。它的结构紧凑，但回转角度小于360°，并且要求严格的密封。

4.2手腕的驱动力矩的计算4.2.1手腕转动时所需的驱动力矩

手腕的回转、上下和左右摆动均为回转运动，驱动手腕回转时的驱动力矩必须克服手腕起动时所产生的惯性力矩，手腕的转动轴与支承孔处的摩擦阻力矩，动片与缸径、定片、端盖等处密封装置的摩擦阻力矩以及由于转动件的中心与转动轴线不重合所产生的偏重力矩.下图为手腕受力的示意图。

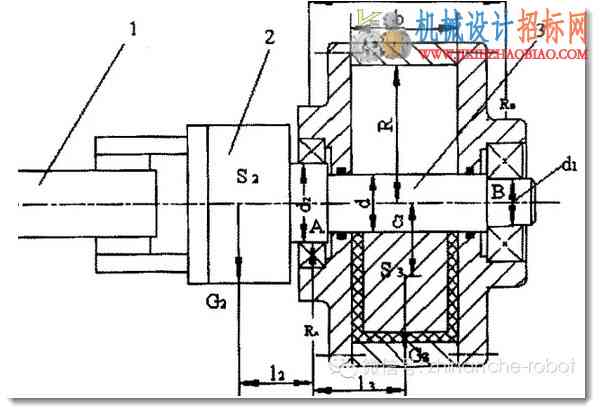

图4.1 1.工件2.手部3.手腕

手腕转动时所需的驱动力矩可按下式计算:

M驱 =M惯 +M偏 +M摩 +M封

式中: M驱—驱动手腕转动的驱动力矩（N·cm）;

M惯—惯性力矩（N·cm）;

M偏—参与转动的零部件的重量(包括工件、手部、手腕回转缸的动片)对转动轴线所产生的偏重力矩（N·cm）;

M摩—转动轴与支承孔处产生的摩擦阻力矩（N·cm）;

M封—手腕回转缸的动片与定片、缸径、端盖等处密封装置的摩擦阻力矩（N·cm）;

下面以图2-1所示的手腕受力情况，分析各阻力矩的计算:

(1)手腕加速运动时所产生的惯性力矩M悦 若手腕起动过程按等加速运动，手腕转动时的角速度为 ω，起动过程所用的时间为 Δt，则

M 惯=(J+J1)ω/Δt(N·cm)

式中: J- 参与手腕转动的部件对转动轴线的转动惯量( N.cm.s2);

J1- 工件对手腕转动轴线的转动惯量

若工件中心与转动轴线不重合，其转动惯量J1为:

J1=Jc+G1e12/g

式中:Jc—工件对过重心轴线的转动惯量( N.cm.s2)

G1— 工件的重量(N)

e1—工件的重心到转动轴线的偏心距(cm)

(2)手腕转动件和工件的偏重对转动轴线所产生的偏重力矩M偏

M偏= G1e1+ G3e3 (N×cm)

式中：G3—手腕转动件的重量(N);

e3—手腕转动件的重心到转动轴线的偏心距(cm)

当工件的重心与手腕转动轴线重合时， G1e1=0

(3)手腕转动轴在轴颈处的摩擦阻力矩M封

M封=f(RAd2+RBd1)/2(N·cm)

式中: d1，d2- 转动轴的轴颈直径(cm);

f- 摩擦系数，对于滚动轴承f=0.01,对于滑动轴承f=0.1

根据∑MA(F)=0得

RBl+G3l3=G2l2+G1l1

RB=(G1l1+G2l2-G3l3)/l

同理根据∑MB(F)=0得

RA=(G1(l+l1)+G2(l+l2)+G3(l-l3))/l

式中:G2—转动轴的重量(N)

l1,l2,l3,l4— 如图4.1所示的长度尺寸(cm).

(4)转缸的动片与缸径、定片、端盖等处密封装置的摩擦阻力矩M封，与选用的密衬装置的类 型有关，应根据具体情况加以分析。

4.2.2回转气缸的驱动力矩计算

在机械手的手腕回转运动中所采用的回转缸是叶片回转气缸，它的原理如图2-2所示，定片1与缸体2固连，动片3与回转轴5固连。动片封圈4把气腔分隔成两个.当压缩气体从孔a进入时，推动输出轴作逆时4回转，则低压腔的气从b孔排出。反之，输出轴作顺时针 方向回转。单叶气缸的压力P驱动力矩M的关系为:

图2-2  回转气缸简图

M=Pb(R2-r2)/2或P=2M/(b (R2-r2 ))

式中：M—回转气缸的驱动力矩（N·cm）

      P—回转气缸的工作压力（Pa）

R—缸体内壁半径（cm）

r—输出轴半径（cm）

b—动片宽度（cm）

上述驱动力矩和压力的关系式是对于低压腔背压为零的情况下而言的。若低压腔有一定的背压，则上式中的P应为工作压力P1与背压P2之差。

4.2.3手腕回转缸的尺寸及其校核

1、尺寸设计

气缸长度设计为b=100mm，气缸内径为D1=110mm，半径R=55mm，轴径D2=26mm,半径r=13mm，气缸运行角速度ω=90 o/s，加速时间Δt=0.1s，压强P=0.4MPa，则力矩：

M=Pb(R2-r2)/2

  =0.4x106x0.1x(0.0552-0.0132)/2

  =57.12(N·m)

2、尺寸校核

(1)测定参与手腕转动的部件的质量m1=10Kg，分析部件的质量分布情况，质量密度等效分布在一个半径r=50mm的圆盘上，那么转动惯量：

J=m1r2/2

=10x0.052/2

=0.0125(kg·m2)

工件的质量为10kg,质量分布于长l=100mm的棒料上，那么转动惯量

Jc=ml2/12

=10x0.12/12

=0.0083(kg·m2)

假如工件中心与转动轴线不重合，对于长l=100mm的棒料来说，最大偏心距e1=50mm，其转动惯量为：

J=Jc+m1e12

=0.0083+10x0.052

=0.0333(kg·m2)

M惯=（J+J1）ω/Δt

=(0.0125+0.0333)x90/0.1

=41.22(N·m)

(2)手腕转动件和工件的偏重对转动轴线所产生的偏重力矩为M偏，考虑手腕转动件重心与转动轴线重合，e1=0，夹持工件一端时工件重心偏离转动轴线e3=50,则：

M偏=G1e1+G3e3

=10x9.8x0+10x9.8x0.05

=4.9(N·m)

(3)手腕转动轴在轴颈处的摩擦阻力矩为M摩，对于滚动轴承f=0.01,对于滑动轴承f=0.1,d1,d2为手腕转动轴的轴颈直径，d1=30mm,d2=20mm,RA,RB为轴颈处的支承反力，粗略估计RA =300N, RB =150N,则：

M磨=f(RAd2+RBd1)/2

=0.01x(300x0.02+150x0.03)/2

=0.05(N·m)

(4)回转缸的动片与缸径、定片、端盖等处密封装置的摩擦阻力矩M封，与选用的密衬装置的类型有关，应根据具体情况加以分析。在此处估计M封为M磨的3倍，则：

M封=3xM磨=3x0.05=0.15(N·m)

所以：M驱=M惯+M偏+M磨+M封

      =41.22+4.9+0.05+0.15

      =46.32(N·m)

M驱=46.32<M=57.12

&#61532;设计尺寸符合使用要求，安全。

5 手臂伸缩，升降，回转气缸的尺寸设计与校核5.1手臂伸缩气缸的尺寸设计与校核5.1.1手臂伸缩气缸的尺寸设计

手臂伸缩气缸采用烟台气动元件厂生产的标准气缸，参看此公司生产的各种型号的结构特点，尺寸参数，结合本设计的实际要求，气缸用CTA型气缸，尺寸系列初选内径为φ100/63。

5.1.2尺寸校核

(1)在校核尺寸时，只需校核气缸内径D1=63mm，半径R=31.5mm的气缸的尺寸满足使用要求即可,设计使用压强P=0.4MPa，则驱动力：

F=P·π·R2

=0.4x106x3.14x0.03152

=1246(N)

(2)测定手腕质量为50kg,设计加速度a=10(m/s2)，则惯性力：

F1=ma

=50x10

=500(N)

(3)考虑活塞等的摩擦力，设定摩擦系数k=0.2,

Fm=k·F1

=0.2x500=100(N)

所以，总受力：

F0=F1+Fm

=500+100

=600(N)

F0=600N＜F=1246N

所以标准CTA气缸的尺寸符合实际使用驱动力要求要求。

5.1.3.导向装置

气压驱动的机械手臂在进行伸缩运动时，为了防止手臂绕轴线转动，以保证手指的正确方向，并使活塞杆不受较大的弯曲力矩作用，以增加手臂的刚性，在设计手臂结构时，应该采用导向装置。具体的安装形式应该根据本设计的具体结构和抓取物体重量等因素来确定，同时在结构设计和布局上应该尽量减少运动部件的重量和减少对回转中心的惯量。导向杆目前常采用的装置有单导向杆，双导向杆，四导向杆等，在本设计中采用单导向杆来增加手臂的刚性和导向性。

5.1.4平衡装置

在本设计中，为了使手臂的两端能够尽量接近重力矩平衡状态，减少手抓一侧重力矩对性能的影响，故在手臂伸缩气缸一侧加装平衡装置，装置内加放砝码，砝码块的质量根据抓取 物体的重量和气缸的运行参数视具体情况加以调节，务求使两端尽量接近平衡。

5.2 手臂升降气缸的尺寸设计与校核5.2.1尺寸设计

气缸运行长度设计为 l=118mm,气缸内径为D1=110mm,半径R=55mm,气缸运行速度，加速度时间Δt=0.1s,压强P=0.4MPa,则驱动力

G0=P·π·R2

=0.4x106x3.14x0.0552

=3799(N)

5.2.2尺寸校核

(1)测定手腕质量为80kg,则重力

G=mg=80x10=800(N)

(2)设计加速度a=5(m/s2)，则惯性力

G1=mg=80x5=400(N)

(3)考虑活塞等的摩擦力，设定一摩擦系数k=0.1，

Gm=k·G1=0.1x400=40(N)

所以：总受力Gq=G+G1+Gm=800+400+400=1240N

Gq=1240N<G0=3799N

所以设计尺寸符合实际使用要求。

5.3 手臂回转气缸的尺寸设计与校核5.3.1尺寸设计

气缸长度设计为b=120mm,气缸内径为D1=210mm,半径R=105mm,轴径D2=40mm，半径r=20mm,气缸运行角速度ω=90 o/s,加速时间Δt=0.5s，压强P=0.4MPa，则力矩：

M=Pb(R2-r2)/2

  =0.4x106x0.12x(0.1052-0.02-)/2

=255(N·m)

5.3.2尺寸校核

(1)测定参与手臂转动的部件的质量m1=120kg分析部件的质量分布情况，质量密度等效分布在一个半径r=200mm的圆盘上，那么转动惯量：

J=m12r2/2

M惯=Jω/Δt=0.6x90/0.5=108(N·m)

考虑轴承，油封之间的摩擦力，设定一摩擦系数k=0.2,

M莫=k·M惯=0.2x105=54(N·m)

总驱动力矩:

M驱=M惯+M磨=108+5.4=113.4(N·m)

M驱=113.4<M=255

设计尺寸满足使用要求。
